예: EVPN-VXLAN 네트워크를 위한 sFlow 구성

이 예제를 사용하여 스위치 라인에서 IPv4 언더레이를 통해 EVPN-VXLAN 트래픽에 대한 sFlow 모니터링을 구성하고 사용할 QFX10000.

요구 사항

이 예에서 사용되는 하드웨어 및 소프트웨어 구성 요소는 다음과 같습니다.

  • QFX10002-60C, QFX10002, QFX10008 또는 QFX10016 스위치.
  • Junos OS 릴리스 21.3R1, 21.2R2 이상.

이 예에서는 IPv4 언더레이 기반 네트워크를 갖춘 EVPN-VXLAN이 이미 있고 QFX10000 스위치에서 sFlow 모니터링을 활성화하려고 한다고 가정합니다.

개요 및 토폴로지

이 예에서는 IPv4 언더레이를 사용하여 기존 및 작동 중인 EVPN-VXLAN 네트워크 트래픽에 대해 sFlow 검사를 활성화합니다.

토폴로지

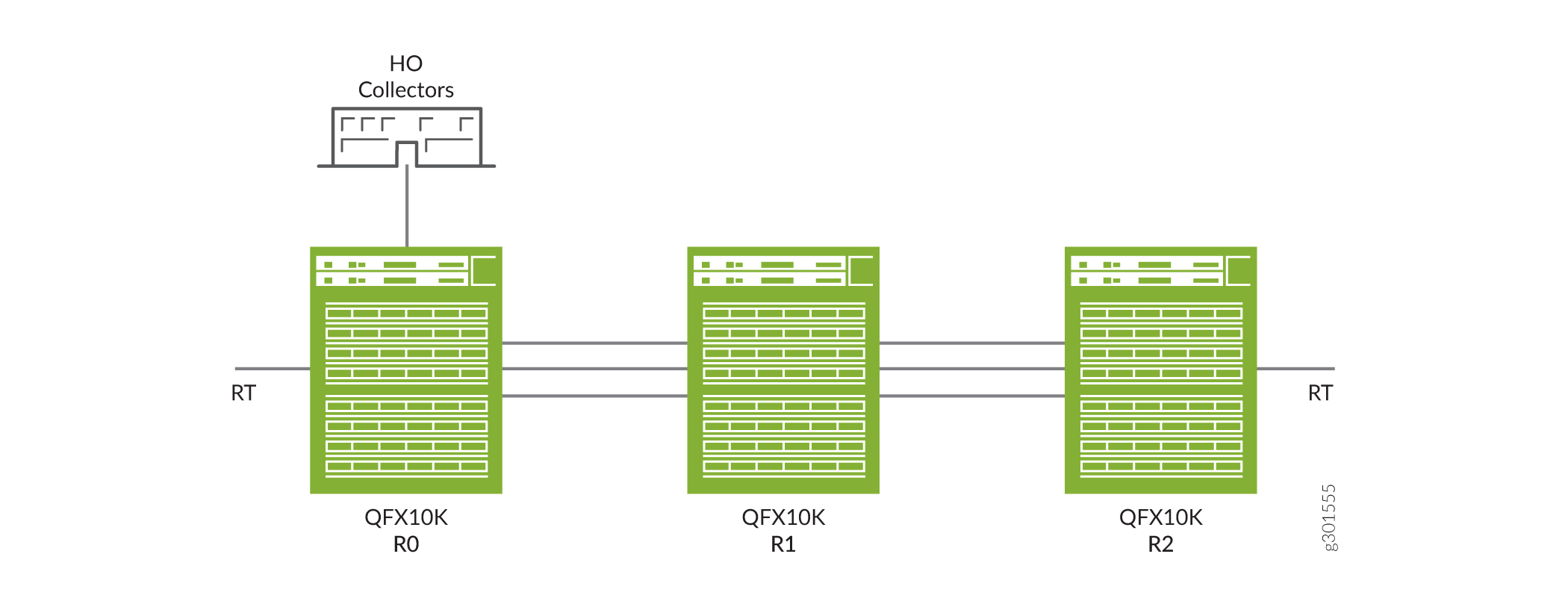

그림 1 은(는) IPv4 언더레이가 있는 EVPN-VXLAN 네트워크 환경에서의 sFlow 지원을 나타냅니다. 이 토폴로지에서 sFlow 에이전트는 패킷 샘플링을 수행하고 인터페이스 통계를 수집한 다음 이 정보를 sFlow 수집기로 전송되는 UDP 데이터그램에 결합합니다. 관리 네트워크 또는 데이터 네트워크를 통해 sFlow 컬렉터를 스위치에 연결할 수 있습니다. 스위치의 sFlow 프로그램은 지정된 컬렉터 IP 주소에 대한 다음 홉 주소를 조회하여 컬렉터가 관리 네트워크 또는 데이터 네트워크를 통해 도달할 수 있는지 여부를 결정합니다.

VTEP 자체가 아닌 VTEP(가상 포트)가 구성된 하드웨어 스위치와 논리적 인터페이스의 물리적 포트에서 sFlow를 구성해야 합니다. 패브릭 페이싱 인터페이스에서 sFlow를 구성하면 VXLAN 트래픽과 함께 언더레이 트래픽이 샘플링됩니다. 토폴로지에 언급된 R0, R1 또는 R2 디바이스에서 sFlow를 구성할 수 있습니다.

기본 EVPN-VXLAN 언더리 구성에 대한 자세한 내용은 예: EVPN-VXLAN 중앙 라우팅 브리징 오버레이에서 QFX10000 스위치를 레이어 3 VXLAN 게이트웨이로 구성합니다.

그림 1: EVPN-VXLAN 네트워크에서 sFlow 지원EVPN-VXLAN 네트워크에서 sFlow 지원

구성

EVPN-VXLAN 네트워크가 있는 QFX10000 스위치에서 sFlow 기술을 구성하려면 다음 단계를 사용하십시오.

CLI 빠른 구성

QFX10000 스위치에서 이 예를 빠르게 구성하려면 다음 명령을 복사하여 텍스트 파일에 붙여 넣고, 줄 바꿈을 제거하고, 네트워크 구성과 일치시키는 데 필요한 세부 정보를 변경한 다음, 명령을 복사하여 [edit] 계층 수준에서 CLI에 붙여 넣습니다.

단계별 절차

sFlow 기술 구성 방법:

  1. sFlow 에이전트가 인터페이스를 폴링하는 빈도를 초 단위로 지정합니다.

  2. 수신 패킷을 샘플링해야 하는 속도를 지정합니다.

  3. 소스 IP 주소를 구성합니다.

  4. 수집기의 IP 주소를 구성합니다.

  5. 특정 인터페이스에서 sFlow 기술 활성화:

  6. 구성을 커밋합니다.

결과

구성 결과를 확인합니다:

검증

sFlow 구성이 활성화되고 올바른지 확인합니다.

구성된 sFlow 기술 확인

목적

EVPN-VXLAN 네트워크에 대해 sFlow 모니터링이 활성화되었는지 확인합니다.

작업

운영 모드에서 show protocols sflow 명령을 입력합니다.
