CCC, TCC 및 Ethernet Over MPLS 구성

TCC 및 레이어 2.5 스위칭 개요

TCC(Translation cross-connect)를 통해 다양한 레이어 2 프로토콜 또는 서킷 간에 트래픽을 포우링할 수 있습니다. 이는 전신인 CCC와 유사합니다. 그러나 CCC는 라우터 양측에서 동일한 Layer 2 캡슐화(예: PPP( Point-to-Point Protocol) 또는 프레임 릴레이-프레임 릴레이(Frame Relay-to-Frame Relay)를 요구하고 있는 반면, TCC는 서로 다른 유형의 Layer 2 프로토콜을 상호 교환할 수 있도록 합니다. TCC를 통해 PPP-ATM 및 Ethernet-to-Frame Relay cross-connections와 같은 조합이 가능합니다. 또한 TCC를 사용하여 Layer 2.5 VPN 및 Layer 2.5 서킷을 생성할 수 있습니다.

TCC 인터페이스인 주니퍼 네트웍스 라우터 B를 사용하여 라우터 A와 라우터 C 간에 전이면 Layer 2.5 변환 교차 연결을 구성할 수 있는 샘플 그림 1 토폴로지()를 고려합니다. 이 토폴로지에서 라우터 B는 라우터 A에서 도착하는 프레임에서 모든 PPP 캡슐화 데이터를 제거하고 프레임이 라우터 C로 전송되기 전에 ATM 캡슐화 데이터를 추가합니다. 모든 Layer 2 협상은 상호 연결된 라우터(라우터 B)에서 종료됩니다.

그림 1: 샘플 변환 Cross-Connect 토폴로지샘플 변환 Cross-Connect 토폴로지

TCC 기능은 표준 표준 기능과 레이어 2 스위칭. TCC는 Layer 2 헤더만 교체합니다. 헤더 체크 확인, TTL(Time-to-Live) 감소 또는 프로토콜 처리와 같은 다른 프로세싱은 수행되지 않습니다. 현재, TCC는 IPv4, ISO 및 MPLS.

Ethernet TCC는 IPv4 트래픽만 전달하는 인터페이스에서 지원됩니다. 8포트, 12포트 및 48포트 Fast Ethernet PICs의 경우 TCC 및 확장 VLAN CCC가 지원되지 않습니다. 4포트 Gigabit Ethernet PIC의 경우, 확장 VLAN CCC 및 확장 VLAN TCC는 지원되지 않습니다.

VLAN TCC 캡슐화 구성

VLAN TCC 캡슐화 기능을 통해 회로는 포딩 경로 양측에서 서로 다른 미디어를 구성할 수 있습니다. VLAN TCC 캡슐화는 TPID 0x8100 지원 논리적 및 물리적 인터페이스 계층 수준에서 구성 명령문을 포함해야 합니다.

릴리스 Junos OS 릴리스부터 20.1R1 통합 이더넷 인터페이스는 TCC(VLAN translational cross-connect) 캡슐화 기능을 제공합니다. VLAN TCC 캡슐화 구성을 위해 VLAN TCC 캡슐화 지원 하드웨어를 사용하는 통합 Ethernet의 멤버 링크가 있어야 합니다.

주:

MX 시리즈 라우터는 VLAN TCC 캡슐화 지원 하드웨어에 대해 통합 인터페이스의 멤버 링크에 대한 외부 커밋 검사를 수행하지 않습니다.

VLAN TCC 캡슐화 구성을 구성하기 위해 명령문을 포함하고 encapsulation 옵션을 vlan-tcc 지정합니다.

다음 계층 수준에 이 진술을 포함할 수 있습니다.

  • [edit interfaces interface-name unit logical-unit-number ]

  • [edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number]

또한, 명령문과 명령문을 포함해 proxy 논리적 인터페이스를 remote 구성합니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit interfaces interface-name unit logical-unit-number family tcc]

  • [edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number family tcc]

프록시 주소는 TCC 라우터가 프록시의 역할을 하는 비 이더넷 TCC neighbor의 IP 주소입니다.

원격 주소는 원격 라우터의 IP 또는 MAC 주소입니다. 이 remote 명령문은 TCC 스위칭 라우터에서 Ethernet neighbor로의 ARP 기능을 제공합니다. MAC 주소는 이더넷 이웃의 물리적 레이어 2 주소입니다.

논리적 인터페이스에서 VLAN TCC 캡슐화가 구성되면 물리적 인터페이스에서 유연한 이더넷 서비스를 지정해야 합니다. 유연한 Ethernet 서비스를 지정하기 위해 계층 수준에서 encapsulation 명령문을 포함하고 옵션을 [edit interfaces interface-name]flexible-ethernet-services 지정합니다.

확장된 VLAN TCC 캡슐화로 TPI 및 0x8100 0x9901. 확장된 VLAN TCC는 물리적 인터페이스 수준에서 지정됩니다. 구성되면 인터페이스의 모든 유닛은 VLAN TCC 캡슐화 기능을 사용해야 합니다. 논리적 인터페이스에는 명시적인 구성이 필요하지 않습니다.

1포트 Gigabit Ethernet, 2포트 Gigabit Ethernet 및 4포트 Fast Ethernet PICs(VLAN 태깅 지원)는 VLAN TCC 캡슐화 기능을 사용할 수 있습니다. 물리적 인터페이스에서 캡슐화 구성을 구성하기 위해 계층 수준에서 명령문을 encapsulation[edit interfaces interface-name] 포함하고 옵션을 extended-vlan-tcc 지정합니다.

VLAN TCC 캡슐화의 경우 1에서 1024까지의 모든 VLAN 아이디가 유효합니다. VLAN ID 0은 프레임의 우선 순위에 태깅하기 위해 예약됩니다.

확장 VLAN TCC는 4포트 Gigabit Ethernet PICs에서 지원되지 않습니다.

TCC 인터페이스 스위칭 구성

두 라우터(A 및 C) 간의 전이분 Layer 2.5 변환 교차 연결을 구성하기 위해 TCC 인터페이스로 주니퍼 네트웍스 라우터(Router B)를 구성할 수 있습니다. 이더넷 TCC 캡슐화는 IP 트래픽을 상호 연결할 수 있는 이더넷 광역 서킷을 제공합니다. 라우터 그림 2 A-To-Router B 회로가 PPP인 경우, 라우터 B-to-Router C 회로가 표준 TPID 값을 전달하는 패킷을 수신하는 토폴로지가 고려됩니다.

그림 2: Layer 2.5 Translational Cross-Connect의 샘플 토폴로지 Layer 2.5 Translational Cross-Connect의 샘플 토폴로지

트래픽이 라우터 A에서 라우터 C로 흐르는 경우, Junos OS 패킷에서 모든 PPP 캡슐화 데이터를 제거하고 패킷을 전송하기 전에 Ethernet 캡슐화 데이터를 추가합니다. 트래픽이 라우터 C에서 라우터 A로 흐르는 경우, Junos OS 패킷에서 모든 이더넷 캡슐화 데이터를 제거하고 패킷을 전송하기 전에 PPP 캡슐화 데이터를 추가합니다.

라우터를 변환 상호 연결 인터페이스로 구성하는 경우:

  1. 구성 모드에서 [ ] 계층 수준에서 먼저 Router A에 연결된 인터페이스를 edit 구성합니다.
  2. (선택 사항) 인터페이스 설명을 지정합니다. 예를 들어, 이 인터페이스에 연결된 Router A의 인터페이스 이름을 지정할 수 있습니다.
  3. 캡슐화(encapsulation)를 지정합니다. 라우터 A에서 라우터 B 회로가 PPP인 경우 캡슐화로 ppp-tcc 지정합니다. Router A to Router B 회로가 프레임 릴레이인 경우 를 frame-relay-tcc 지정합니다.
  4. 구성 모드에서 [ ] 계층 수준에서 먼저 라우터 C에 연결된 인터페이스를 edit 구성합니다.
  5. (선택 사항) 이 인터페이스의 설명을 지정합니다. 예를 들어, 이 인터페이스에 연결된 라우터 C의 인터페이스 이름을 지정할 수 있습니다.
  6. 캡슐화(encapsulation)를 지정합니다. Router B to Router C 회로가 Ethernet인 경우 ethernet-tcc 캡슐화(encapsulation)로 지정합니다. Router B to Router C 회로가 ATM인 경우 를 atm-tcc-vc-mux 지정합니다.
  7. 명령문을 사용하여 원격 라우터의 IP 주소 또는 MAC 주소를 지정하여 TCC 라우터의 Ethernet 기반 neighbor에 ARP(address resolution protocol)를 remote 제공합니다. [ ] 계층 수준에서 edit interfaces interface-name unit unit-number family tcc 진술을 지정해야 합니다. IP 주소 대신 원격 라우터의 MAC 주소를 지정할 수 있습니다. MAC 주소는 이더넷 이웃의 물리적 레이어 2 주소입니다.
  8. 명령문을 사용하여 TCC 라우터가 프록시의 역할을 하는 비 이더넷 TCC neighbor의 IP 주소를 proxy 지정합니다. [ ] 계층 수준에서 edit interfaces interface-name unit unit-number family tcc 진술을 지정해야 합니다.

TCC 연결을 확인하기 위해 TCC 라우터의 show connections 명령을 사용하여

CCC 개요

CCC(Circuit Cross-Connect)를 사용하면 2개의 회로 간에 투명한 연결을 구성할 수 있습니다. 서킷은 프레임 릴레이 DLCI(Data Link Connection Identifier), ATM(Asynchronous Transfer Mode) VC(Virtual Circuit), PPP(Point-to-Point Protocol) 인터페이스, Cisco HDLC(High-Level Data Link Control) 인터페이스 또는 LSP(MPLS Label-Switched Path)가 될 수 있습니다. CCC를 사용하여, 소스 회로의 패킷은 대부분 Layer 2 주소가 변경되고 있는 대상 회로로 전달됩니다. 헤더 체크 확인, TTL(Time-to-Live) 감소 또는 프로토콜 프로세싱과 같은 다른 프로세싱은 수행되지 않습니다.

주:

QFX10000 시리즈 스위치는 ATM 가상 회로를 지원하지 않습니다.

CCC 회로는 논리적 인터페이스( DLC, VC, VLAN(Virtual Local Area Network) 아이디, PPP 및 Cisco HDLC 인터페이스, LSP를 포함합니다. 2개의 회로 범주는 3가지 유형의 상호 연결(cross-connect)을 제공합니다.

  • 레이어 2 스위칭—논리적 인터페이스 간의 교차 연결은 본질적으로 중요한 레이어 2 스위칭. 연결되는 인터페이스는 동일한 유형이 되어야 합니다.

  • MPLS 터널링—인터페이스와 LSP 간의 교차 연결은 LSP를 사용하는 MPLS 터널을 생성하여 동일한 유형의 먼 인터페이스 서킷 2개에 연결할 수 있도록 합니다.

  • LSP 스티칭—LSP 간 교차 연결은 2개의 서로 다른 트래픽 엔지니어링 데이터베이스 영역에 있는 경로를 포함하여 2개의 레이블 스위칭 경로를 함께 "스티칭(stitch)"하는 방법을 제공합니다.

레이어 2 스위칭 및 MPLS 터널링의 경우, cross-connect는 양방향이기 때문에 첫 번째 인터페이스에서 수신된 패킷은 두 번째 인터페이스를 통해 전송됩니다. 두 번째 인터페이스에서 수신된 패킷은 첫 번째 인터페이스에서 전송됩니다. LSP 스티치의 경우, cross-connect는 단방향입니다.

Carrier-of-CarrierS VPN 이해

VPN 서비스 제공업체의 고객은 최종 고객을 위한 서비스 제공업체일 수 있습니다. 다음은 RFC 4364에서 설명한 바와 같이 캐리어의 캐리어 VPN의 두 가지 주요 유형입니다.

  • 고객 서비스 프로바이더 인터넷 서비스—VPN 고객 은 VPN 서비스 제공업체의 네트워크를 사용하여 지리적으로 서로 다른 지역 네트워크를 연결하는 ISP입니다. 고객들은 해당 지역 네트워크 내에서 MPLS 하지 않습니다.

  • VPN 서비스 프로바이더 고객으로 선택—VPN 고객 스스로가 VPN 서비스를 고객에게 제공하는 VPN 서비스 제공업체입니다. 캐리어의 VPN 서비스 고객들은 사이트 간 연결을 위해 백본 VPN 서비스 제공업체에 의존하고 있습니다. 고객 VPN 서비스 제공업체는 지역 네트워크 내에서 MPLS 실행해야 합니다.

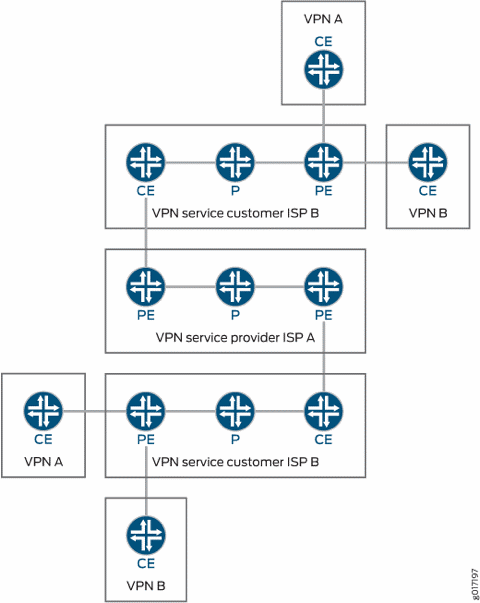

그림 3 캐리어의 VPN 서비스에 사용되는 네트워크 아키텍처를 보여 주는 것입니다.

그림 3: Carrier-of-Carriers VPN 아키텍처Carrier-of-Carriers VPN 아키텍처

이 주제는 다음과 같습니다.

고객 서비스 프로바이더 인터넷 서비스

이와 같은 유형의 통신 사업자 VPN 구성에서 ISP A는 ISP B에 인터넷 서비스를 제공하기 위해 네트워크를 구성합니다. ISP B는 인터넷 서비스를 원하는 고객에게 연결을 제공하지만 실제 인터넷 서비스는 ISP A에 의해 제공됩니다.

이러한 유형의 캐리어의 VPN 구성은 다음과 같은 특성을 가지고 있습니다.

  • ISP B(carrier-of-carriers VPN service customer)는 네트워크 상에서 MPLS 필요가 없습니다.

  • 통신 사업자(carrier-of-carriers) VPN 서비스 제공업체(ISP A)는 네트워크 상에서 MPLS 구성해야 합니다.

  • MPLS 캐리어의 VPN 서비스 고객 및 캐리어의 VPN 서비스 제공업체 네트워크에서 서로 연결된 고객 에지(CE) 라우터 및 PE 라우터 상에서도 구성해야 합니다.

VPN 서비스 프로바이더 고객으로 선택

VPN 서비스 프로바이더는 VPN 서비스 프로바이더 자체를 사용할 수 있습니다. 계층형 또는 재발성 VPN이라고도 하는 이러한 유형의 구성에서는 고객 VPN 서비스 제공업체의 VPN-IPv4 경로가 외부 경로로 간주되어 백본 VPN 서비스 제공업체는 이를 VRF 테이블로 가져오지 않습니다. 백본 VPN 서비스 제공업체는 고객 VPN 서비스 제공업체의 내부 경로만 VRF 테이블로 가져오게 됩니다.

상호프로바이더 간 VPN과 캐리어의 VPN 간의 유사성 및 차이점은 에 나와 표 1 있습니다.

표 1: Interprovider 및 Carrier-of-Carrier VPN 비교

기능

ISP 고객

VPN 서비스 프로바이더 고객

고객 에지 디바이스

AS 보더 라우터

PE 라우터

IBGP 세션

IPv4 경로 전달

관련 레이블이 있는 외부 VPN-IPv4 경로 수행

고객 네트워크 내 포워드

MPLS 옵션

MPLS 필요

고객에 대한 VPN 서비스 지원은 QFX10000 Release QFX10000 Junos OS 릴리스 릴리스부터 시작할 수 17.1R1.

Interprovider 및 Carrier-of-Carrier VPN 이해

모든provider 및 Carrier-of-Carrier VPN은 다음과 같은 특성을 공유합니다.

  • 각 상호연동자 또는 캐리어의 VPN 고객들은 내부 및 외부 고객 경로를 구분해야 합니다.

  • 내부 고객 루트는 PE 라우터의 VPN 서비스 제공업체에 의해 유지 관리되어야 합니다.

  • 외부 고객 경로는 VPN 서비스 제공업체의 라우팅 플랫폼이 아니라 고객의 라우팅 플랫폼을 통해만 수행됩니다.

상호프로바이더와 캐리어의 VPN 간의 중요한 차이점은 고객 사이트가 동일한 AS에 속하는지 또는 AS를 분리할 것인지 여부입니다.

  • Interprovider VPN—고객 사이트는 서로 다른 AS에 속합니다. 고객의 외부 경로를 교환하려면 EBGP를 구성해야 합니다.

  • Carrier-of-Carriers VPN이해 —고객 사이트는 동일한 AS에 속합니다. 고객의 외부 경로를 교환하려면 IBGP를 구성해야 합니다.

일반적으로, VPN 계층의 각 서비스 제공업체는 P 라우터에서 자체 내부 경로와 PE 라우터의 고객 내부 경로를 유지 관리해야 합니다. 이 규칙을 재차 적용하면 VPN 계층을 생성할 수 있습니다.

다음은 상호프로바이더 및 캐리어의 캐리어 VPN에 특화되는 PE 라우터 유형에 대한 정의입니다.

  • AS Border 라우터는 AS Border에 위치하며, AS로 나가고 입력하는 트래픽을 처리합니다.

  • 엔드 PE 라우터는 고객 VPN의 PE 라우터입니다. 최종 고객 에지(CE) 라우터에 연결되어 있습니다.

Interprovider BGP(Border Gateway Protocol) 캐리어의 VPN 통계 수집을 위한 구성

인터프로바이더 BGP(Border Gateway Protocol) 캐리어의 VPN에 대한 트래픽 통계를 수집하도록 구성할 수 있습니다.

interprovider BGP(Border Gateway Protocol) 캐리어의 VPN에 대한 트래픽 통계를 수집할 수 있도록 구성하기 위한 명령문은 다음과 traffic-statistics 같습니다.

이 명령문을 포함할 수 있는 계층 수준 목록은 이 명령문의 요약 섹션을 참조하십시오.

주:

상호프로바이더 및 캐리어의 VPN에 대한 트래픽 통계는 IPv4에서만 사용할 수 있습니다. IPv6는 지원되지 않습니다.

파일 이름을 지정하지 않으면 통계가 파일에 기록되지 않습니다. 그러나 명령문을 BGP(Border Gateway Protocol) 있는 경우 통계를 계속 사용할 수 있으며 명령어를 통해 액세스할 traffic-statisticsshow bgp group traffic-statistics group-name 있습니다.

각 고객의 트래픽을 별도로 관리하려면 서로 다른 그룹의 피어 라우터에 대한 동일한 프리픽스에 대해 별도의 레이블을 광고해야 합니다. 별도의 트래픽 어카우킹을 활성화하려면 각 각 트래픽 그룹에 대한 명령문을 per-group-label 구성에 BGP(Border Gateway Protocol). 이 진술을 포함해 지정된 그룹 피어가 전송한 트래픽에 대한 통계를 수집하고 표시하는 BGP(Border Gateway Protocol) 있습니다.

특정 BGP(Border Gateway Protocol) 위해 구성하는 것이 아니라 계층 수준에서 명령문을 구성하면, 명령문으로 구성된 모든 BGP(Border Gateway Protocol) 그룹과 트래픽 통계가 [edit protocols bgp family inet]traffic-statisticsper-group-label 공유됩니다.

각 고객의 트래픽을 별도로 고려하기 위해 각 각 고객 그룹에 대한 구성 per-group-label BGP(Border Gateway Protocol) 포함합니다.

이 명령문을 포함할 수 있는 계층 수준 목록은 이 명령문의 요약 섹션을 참조하십시오.

다음은 트래픽 통계 파일에 대한 출력 샘플을 보여줍니다.

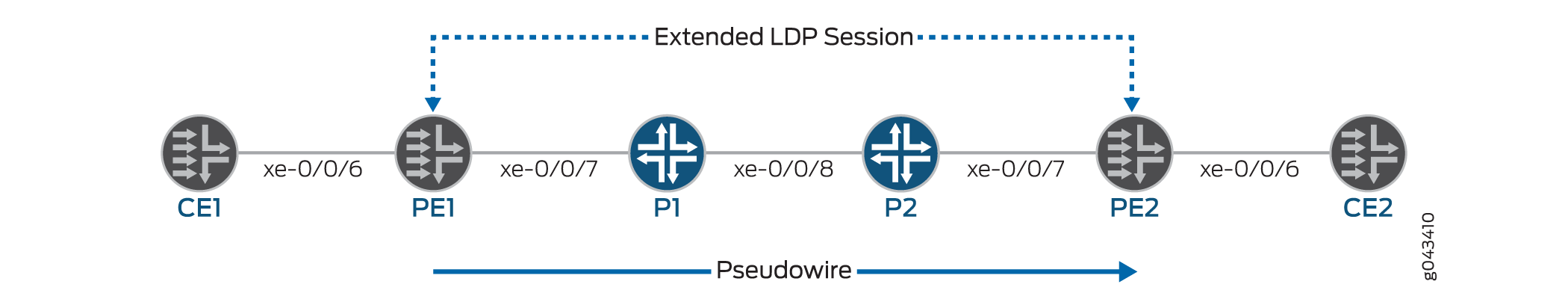

레이어 2 MPLS 기반 VLAN CCC 구성

스위치에서 802.1Q VLAN을 스위치에서 MPLS 레이어 2 서킷으로 구성하여 여러 고객 사이트를 Layer 2 기술로 상호 연결할 수 있습니다.

이 주제에서는 단순한 인터페이스가 아닌 태그된 VLAN 인터페이스(802.1Q VLAN)에서 CCC(circuit cross-connect)를 사용하는 MPLS 네트워크에서 PE(Provider Edge) 스위치 구성에 대해 설명하고 있습니다.

주:

이러한 유형의 구성을 지원하기 위해 MPLS 기존 제공업체 스위치를 변경할 필요가 없습니다. 제공업체 스위치 구성에 대한 자세한 내용은 제공업체 스위치의 구성 MPLS 를 참조하십시오.

주:

다른 벤더의 장비에서 생성한 비 표준 BPD(Bridge Protocol Data Units)를 포함하여 CCC를 통해 모든 종류의 트래픽을 전송할 수 있습니다.

주:

물리적 인터페이스를 VLAN 태그(tagged) 및 vlan-ccc 캡슐화와 함께 구성하는 경우, inet family와 관련된 논리적 인터페이스를 구성할 수 없습니다. 그러면 논리적 인터페이스가 패킷을 드롭할 수 있습니다.

VLAN CCC 및 MPLS 기반 Layer 2 서킷을 사용하여 PE 스위치를 구성하는 경우:

  1. 루프백 최단 경로 우선(OSPF)(또는 IS-IS(Intermediate System to Intermediate System)) 및 코어 인터페이스에서 데이터(또는 스위치 주소)를 구성합니다.
  2. 라우팅 프로토콜을 위한 트래픽 엔지니어링 지원:
  3. 루프백 인터페이스와 코어 인터페이스를 위한 IP 주소 구성:
  4. CSPF MPLS 활성화하면 인증 프로토콜이 활성화됩니다.
    주:

    CSPF는 네트워크 전반에서 최단 경로가 계산될 때 특정 제한 사항을 고려하여 수정된 최단 경로 우선 알고리즘입니다. 링크 보호를 위해 CSPF를 비활성화해야만 Interarea Path에서 적절히 작동할 수 있습니다.

  5. 로컬 PE 스위치에서 다른 PE 스위치로의 Layer 2 서킷으로 고객 에지 인터페이스를 구성합니다.
    팁:

    다른 스위치의 스위치 주소를 이웃 주소로 사용

  6. 코어 MPLS 구성:
  7. 루프백 인터페이스와 코어 인터페이스에서 LDP를 구성합니다.
  8. 코어 인터페이스의 논리적 family mpls 단위로 구성:
    주:

    개별 인터페이스 또는 통합 family mpls Ethernet 인터페이스에서 활성화할 수 있습니다. 태그된 VLAN 인터페이스에서는 활성화할 수 없습니다.

  9. 로컬 PE 스위치의 고객 에지 인터페이스에서 VLAN 태깅을 활성화합니다.
  10. VLAN CCC 캡슐화 기능을 사용할 고객 에지 인터페이스를 구성합니다.
  11. VLAN ID를 사용하여 고객 에지 인터페이스의 논리적 단위를 구성합니다.
    주:

    VLAN ID는 논리적 인터페이스 유닛에서 구성할 수 0 없습니다. 논리적 단위 번호가 높을 1 수 있어야 합니다.

    다른 PE 스위치에서 고객 에지 인터페이스를 구성할 때 동일한 VLAN ID를 사용해야 합니다.

하나의 PE 스위치 구성을 완료한 경우 동일한 절차를 따라 다른 PE 스위치를 구성합니다.

주:

EX 시리즈 스위치의 경우 다른 PE 스위치와 동일한 유형의 스위치를 사용해야 합니다.

의사회로(Pseudowire) 클라이언트 논리적 인터페이스의 전송 측의 VLAN CCC 캡슐화 개요

현재, Junos OS 의사회선 클라이언트 물리적 인터페이스 하에서 두 개 이상의 논리적 인터페이스에 동일한 VLAN ID를 구성하는 것은 허용되지 않습니다. PE(Provider Edge) 장비에서 vlan-ccc PS(Transport Pseudowire Service) 인터페이스에서 캡슐화가 지원됨에 따라 이러한 제한이 제거되고 두 개 이상의 논리적 인터페이스에서 동일한 VLAN ID를 구성할 수 있습니다.

전송 PS 인터페이스에서 구성해야 하는 주된 이유는 네트워크의 기존 액세스 및 통합 장치와의 vlan-ccc 상호운용성입니다. 현재, Junos OS PS 인터페이스 상에서 ethernet-ccc 캡슐화(encapsulation)를 지원하고 있습니다. 일반적으로, 의사회선 연결을 구축하는 동안 액세스 디바이스는 VLAN 기반 의사회로(VLAN-tagged 모드라고도 합니다)를 시작하고 PE 라우터는 이더넷 모드 VLAN을 다시 액세스 디바이스로 신호를 전송합니다. 이러한 유형의 의사 연결을 설정하는 경우 명령문을 사용할 수 ignore-encapsulation-mismatch 있습니다. 그러나 Junos OS 장치(액세스 디바이스)는 명령문을 지원하지 않을 수 있으며, 그 결과 의사회선 연결이 형성되지 ignore-encapsulation-mismatch 않을 수 있습니다. 명령문이 액세스 디바이스에서 지원되지 않는 경우 노드 사이를 구성하여 의사회선 연결을 구성할 ignore-encapsulation-mismatchvlan-ccc 수 있습니다.

포우딩 데이터 경로는 전송 PS 인터페이스의 새로운 캡슐화와 함께 변경되지 않습니다. 이와 유사한 동작은 캡슐화가 전송 PS 인터페이스상에서 구성될 때와 유사한 vlan-cccethernet-ccc 것입니다. 전송 PS 인터페이스는 WAN 포트에서 전송 또는 수신된 패킷에서 MPLS 레이어 2 헤더와 MPLS 헤더를 캡슐화 또는 캡슐화하지 않습니다. 패킷의 내부 이더넷 또는 VLAN 헤더는 의사회선 클라이언트 서비스 논리적 인터페이스에서 처리됩니다. 적절한 VLAN 아이디 또는 VLAN 태그와 함께 의사회로 클라이언트 서비스 논리적 인터페이스를 구성해야 합니다.

다음 섹션에서는 액세스 및 어그리게이트 노드의 의사회선 구성에 대한 샘플 구성과 함께 상세 정보를 제공합니다.

액세스 노드에서 Pseudowire 구성

이들 의사회로는 액세스에 구성된 Layer 2 회로와 고객 VLA(C-VLANs)를 사용하는 PE 라우터에 연결된 고객 장비의 액세스 노드에서 VLA를 사용하여 설정됩니다. PE 라우터의 ingress 트래픽(액세스 노드측에서)은 단일 VLAN 태그(내부 Ethernet 헤더)입니다. 따라서 서비스 논리적 인터페이스는 액세스 노드에 연결된 C-VLAN 신원에 해당하는 동일한 VLAN ID로 구성되어야 합니다.

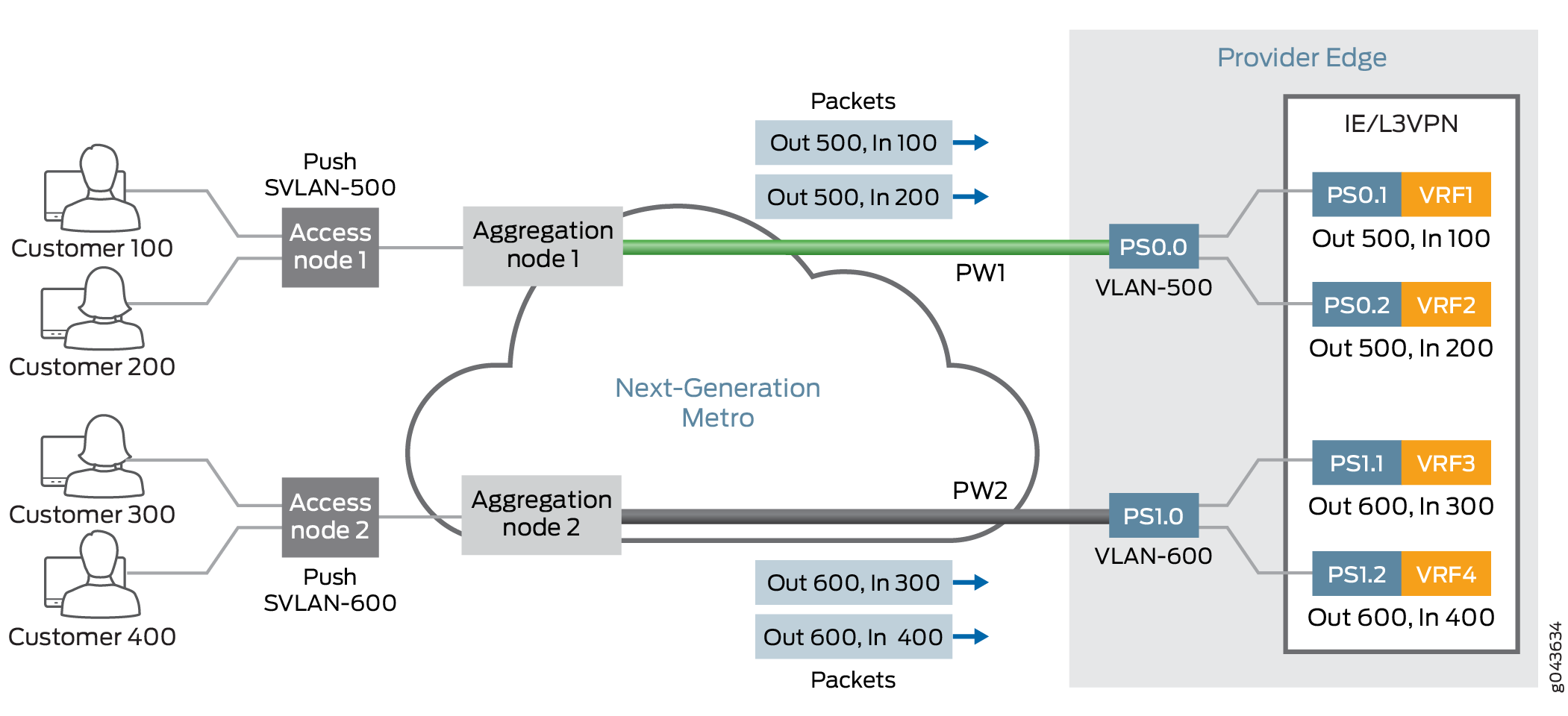

그림 4 액세스 노드(액세스 노드)에서 전송 PS 인터페이스에 대한 세부 정보를 제공합니다.

그림 4: 액세스 노드에서 Pseudowire 클라이언트 전송 논리적 인터페이스액세스 노드에서 Pseudowire 클라이언트 전송 논리적 인터페이스

다음 예제는 액세스 노드에서 PE 라우터에 의사회로 클라이언트 논리적 인터페이스 구성을 보여줌.

어그리게이트 노드에서 Pseudowire 구성

이 경우, 애그리게이트 노드는 스택형 VLAN(Q-in-Q)을 처리합니다. 의사회로는 어그리게이트 노드에서 시작하여 PE 라우터에서 종단됩니다. Aggregation 노드는 서비스 VLAN(S-VLAN) 태그를 푸시하며 PE 라우터는 2개의 VLAN 태그에서 작동할 것으로 예상됩니다. 외부 VLAN 태그는 S-VLAN과 대응하며 내부 VLAN 태그는 C-VLAN과 대응됩니다. PE 라우터의 전송 PS 인터페이스에서 구성된 VLAN ID는 S-VLAN의 VLAN 태그와 일치해야 합니다. 의사회로 클라이언트 서비스 논리적 인터페이스에서 외부 VLAN 태그는 S-VLAN과 일치하도록 구성해야 합니다. 그리고 내면 VLAN 태그는 C-VLAN과 일치하도록 구성해야 합니다.

그림 5 어그리게이트 노드에서 전송 PS 인터페이스에 대한 세부 정보를 제공합니다.

그림 5: 어그리게이트 노드에서 Pseudowire 클라이언트 전송 논리적 인터페이스 어그리게이트 노드에서 Pseudowire 클라이언트 전송 논리적 인터페이스

다음 예에서는 어그리게이트 노드에서 PE 라우터에 의사회로 클라이언트 논리적 인터페이스 구성을 보여줌.

비스탠드 BPUS 전송

CCC 프로토콜(및 Layer 2 Circuit and Layer 2 VPN) 구성은 다른 벤더의 장비에서 생성한 비 표준 브리지 프로토콜 데이터 유닛(BPD)을 전송할 수 있습니다. 이는 지원되는 모든 PIC의 기본 동작으로, 추가 구성이 필요 없습니다.

다음의 PIC는 라우터와 M320 T 시리즈 지원됩니다.

  • 1포트 Gigabit Ethernet PIC

  • 2포트 Gigabit Ethernet PIC

  • 4포트 Gigabit Ethernet PIC

  • 10포트 Gigabit Ethernet PIC

TCC 개요

TCC(Translation cross-connect)는 다양한 레이어 2 프로토콜 또는 서킷 간에 상호 연결을 구축할 수 있는 스위칭 개념입니다. 이는 CCC와 유사합니다. 그러나 CCC는 주니퍼 네트웍스 라우터의 각 측에서 동일한 Layer 2 캡슐화(예: PPP-to-PPP 또는 프레임 릴레이-프레임 릴레이)를 요구하는 반면, TCC는 서로 다른 유형의 Layer 2 프로토콜을 상호 교환할 수 있습니다. TCC를 사용하면 PPP-ATM(참조)과 이더넷-프레임 릴레이 연결 등의 조합이 그림 6 가능합니다.

그림 6: TCC 예TCC 예

TCC에 의해 상호 연결될 수 있는 Layer 2 회로 및 캡슐화 유형은:

  • 이더넷

  • 확장 VLA

  • PPP

  • HDLC

  • ATM

  • 프레임 릴레이

TCC는 프레임이 라우터에 들어오면 Layer 2 헤더를 제거하고 라우터를 떠날 때 프레임에 다른 Layer 2 헤더를 추가하여 작동합니다. 에서, PPP 캡슐화는 라우터 B에 도착하는 프레임에서 제거되어 프레임이 라우터 C로 전송되기 전에 ATM 캡슐화가 그림 6 추가됩니다.

모든 제어 트래픽은 상호 연결된 라우터(라우터 B)에서 종료됩니다. 트래픽 컨트롤러의 예로는 LCP(Link Control Protocol)와 PPP를 위한 NCP(Network Control Protocol), HDLC를 위한 Keepalives, 프레임 릴레이를 위한 LMI(Local Management Interface)가 있습니다.

TCC 기능은 표준 표준 기능과 레이어 2 스위칭. TCC는 Layer 2 헤더만 교체합니다. 헤더 체크 확인, TTL 감소 또는 프로토콜 처리와 같은 다른 프로세싱은 수행되지 않습니다. TCC는 IPv4에서만 지원됩니다.

TCC 이더넷 인터페이스상의 APR(Address Resolution Protocol) 패킷 폴링은 10.4 이후 릴리스에 효과적입니다.

인터페이스 스위칭과 Layer 2 VPN을 위해 TCC를 구성할 수 있습니다. VPN(Virtual Private Networks)에TCC를 사용하는 자세한 내용은 라우팅 디바이스를 위한 Junos OS VPN 라이브러리를 참조하십시오.

CCC를 사용한 레이어 2 스위칭 교차 연결 구성

레이어 2 스위칭 상호 연결하여 본질적으로 필요한 것을 형성할 수 레이어 2 스위칭. 연결되는 인터페이스는 동일한 유형이 되어야 합니다.

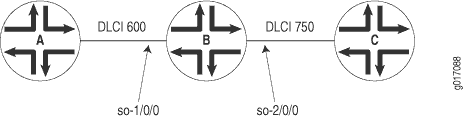

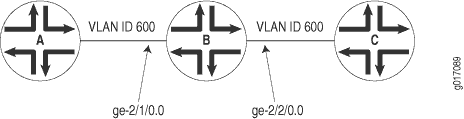

그림 7 상호 레이어 2 스위칭 방법을 보여 주는 것입니다. 이 토폴로지에서 라우터 A 및 라우터 C는 라우터 B에 대한 프레임 릴레이 연결을 주니퍼 네트웍스 있습니다. CCC(Circuit Cross-Connect)를 사용하면 라우터 B를 프레임 릴레이(Layer 2) 스위치의 역할을 구성할 수 있습니다.

라우터 B를 프레임 릴레이 스위치로 구성하면 라우터 B를 통과하는 라우터 A에서 라우터 C로의 회로를 구성하여 이들 라우터와 관련한 라우터 B를 프레임 릴레이 스위치로 효과적으로 구성할 수 있습니다. 라우터 B는 이 구성을 통해 패킷 내용이나 Layer 3 프로토콜에 관계없이 라우터 A와 라우터 C 간에 패킷(프레임)을 투명하게 전환할 수 있습니다. 라우터 B가 수행하는 유일한 프로세싱은 DLCI 600에서 750으로 변환하는 것입니다.

그림 7: 레이어 2 스위칭 상호 연결레이어 2 스위칭 상호 연결

라우터 A-to-Router B 및 Router B–to-Router C 서킷이 PPP인 경우, 라우터 A와 라우터 C 간에 링크 제어 프로토콜 및 네트워크 제어 프로토콜 교환이 발생합니다. 이러한 메시지는 라우터 B에서 투명하게 처리되어 라우터 A 및 라우터 C가 라우터 B가 지원하지 않을 수 있는 다양한 PPP 옵션(헤더 또는 주소 압축 및 인증 등)을 사용할 수 있습니다. 라우터 A 및 라우터 C 교환 유지브(keepalives)를 통해 서킷-회로 연결 상태를 제공합니다.

PPP, Cisco HDLC레이어 2 스위칭 프레임 릴레이, 이더넷 및 ATM 서킷에서 크로스 커넥트(cross-connects)를 구성할 수 있습니다. 단일 상호 연결에서 인터페이스와 같은 것만 연결할 수 있습니다.

상호 레이어 2 스위칭 구성하려면 스위치(라우터 B in)의 역할을 하는 라우터에서 다음을 구성해야 그림 7 합니다.

레이어 2 스위칭 크로스 커넥트(Cross-Connects)를 위한 CCC 캡슐화 구성

상호 레이어 2 스위칭 구성하기 위해 스위치(라우터 B in)의 역할을 하는 라우터에서 CCC 캡슐화(encapsulation)를 그림 7 구성합니다.

주:

CCC 인터페이스에서 패밀리를 구성할 수 없습니다. 계층 수준에서 명령문을 family 포함할 [edit interfaces interface-name unit logical-unit-number] 수 없습니다.

cross-connects를 위한 캡슐화 구성에 대한 지침은 레이어 2 스위칭 섹션을 참조하십시오.

레이어 2 스위칭 교차 연결을 위한 ATM 캡슐화 구성

ATM 서킷의 경우 가상 회로(VC)를 구성할 때 캡슐화(encapsulation)를 지정합니다. 다음 명령문을 포함해 각 VC를 회로 또는 일반 논리적 인터페이스로 구성합니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

레이어 2 스위칭 크로스 커넥트(Cross-Connects)를 위한 이더넷 캡슐화 구성

Ethernet 서킷의 경우 ethernet-ccc 명령문에 encapsulation 명시합니다. 이 명령문은 전체 물리적 디바이스를 구성합니다. 이러한 서킷이 작동하려면 논리적 인터페이스(유닛 0)도 구성해야 합니다.

표준 TPID(Tag Protocol Identifier) 태깅이 있는 이더넷 인터페이스는 이더넷 CCC 캡슐화 기능을 사용할 수 있습니다. M Series 멀티 서비스 에지 라우터에서 M320, 1포트 Gigabit Ethernet, 2포트 Gigabit Ethernet, 4포트 Gigabit Ethernet 및 4포트 Fast Ethernet PICsulation을 제외하고 Ethernet CCC 캡슐화 기능을 사용할 수 있습니다. 코어 T 시리즈 및 M320 FPC2에 설치된 1포트 Gigabit Ethernet 및 2포트 Gigabit Ethernet PIC는 이더넷 CCC 캡슐화 기능을 사용할 수 있습니다. 이 캡슐화 유형을 사용하면 패밀리만 구성할 ccc 수 있습니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

레이어 2 스위칭 크로스 커넥트(Cross-Connects)를 위한 이더넷 VLAN 캡슐화 구성

이더넷 가상 LAN(VLAN) 회로는 또는 캡슐화 중 하나를 사용하여 vlan-cccextended-vlan-ccc 구성할 수 있습니다. 물리적 인터페이스에서 캡슐화(encapsulation)를 구성하는 경우 논리적 인터페이스에서 이 패밀리를 구성할 extended-vlan-cccinet 수 없습니다. 가족만 ccc 허용됩니다. 물리적 인터페이스에서 캡슐화(encapsulation)를 구성하면 논리적 인터페이스에서 해당 및 패밀리가 vlan-cccinet 모두 ccc 지원됩니다. VLAN 모드의 이더넷 인터페이스는 다수의 논리적 인터페이스를 가지고 있을 수 있습니다.

캡슐화 유형의 vlan-ccc 경우, 512에서 4094까지의 VLAN 신원은 CCC VLAN에 예약됩니다. 캡슐화 유형의 경우 extended-vlan-ccc 모든 VLAN ID 1 이상이 유효합니다. VLAN ID 0은 프레임의 우선 순위에 태깅하기 위해 예약됩니다.

주:

일부 벤더들은 전용 TPI를 0x9100 0x9901 사용하여 VLAN-태그드 패킷을 VLAN-CCC 터널로 캡슐화하여 지리적으로 분리된 메트로 이더넷 네트워크를 상호 연결합니다. 캡슐화 유형을 구성하면 주니퍼 네트웍스 라우터에서 3개의 TPI(0x8100, 0x9100 및 0x9901 extended-vlan-ccc 수 있습니다.

캡슐화(encapsulation)를 통해 이더넷 VLAN 서킷을 다음과 같이 vlan-ccc 구성합니다.

다음 계층 수준에서 이러한 명령문을 구성할 수 있습니다.

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

캡슐화 명령문과 함께 이더넷 VLAN extended-vlan-ccc 서킷을 다음과 같이 구성합니다.

다음 계층 수준에서 이러한 명령문을 구성할 수 있습니다.

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

캡슐화(encapsulation)를 구성할지 여부에 따라 명령문을 포함해 vlan-cccextended-vlan-ccc VLAN 태깅을 활성화해야 vlan-tagging 합니다.

레이어 2 스위칭 교차 연결을 위한 통합 이더넷 캡슐화 구성

CCC 연결과 Layer 2 VPN(Virtual Private Networks)을 위해 통합 Ethernet 인터페이스를 구성할 수 있습니다.

VLAN 태깅으로 구성된 통합 이더넷 인터페이스는 여러 논리적 인터페이스를 사용하여 구성할 수 있습니다. 통합 이더넷 논리적 인터페이스에서 사용할 수 있는 유일한 캡슐화는 vlan-ccc 입니다. 명령문을 vlan-id 구성하면 VLAN IDs 512에서 4094로 제한됩니다.

VLAN 태깅 없이 통합 이더넷 인터페이스는 캡슐화와 함께만 ethernet-ccc 구성할 수 있습니다. 수신된 모든 미개조 이더넷 패킷은 CCC 매개 변수를 기반으로 전달됩니다.

CCC 연결을 위해 통합 Ethernet 인터페이스를 구성하기 위해 계층 수준에서 ae0[edit interfaces] 명령문을 포함하십시오.

통합된 Ethernet 인터페이스를 통해 CCC 연결을 구성할 때 다음과 같은 제한 사항을 유의하십시오.

  • 자식 링크 간의 로드 밸런싱을 구성한 경우 다른 해시 키가 자식 링크 간에 패킷을 분배하는 데 사용되어 왔다는 것을 유의해야 합니다. 표준 통합 인터페이스에는 family inet이 구성되어 있습니다. IP 버전 4(IPv4) 해시 키(레이어 3 정보 기반)는 자식 링크 사이에서 패킷을 분산하는 데 사용됩니다. 통합 이더넷 인터페이스를 통해 CCC 연결에는 대신 family ccc가 구성됩니다. IPv4 해시 키가 아니라 MPLS 해시 키(대상 미디어 액세스 제어(주소) [MAC] 주소 기반)를 사용하여 자식 링크 간 패킷을 분산합니다.

  • Extended-vlan-ccc 캡슐화는 12포트 Fast Ethernet PIC 및 48포트 Fast Ethernet PIC에서 지원되지 않습니다.

  • Junos OS 인터페이스가 VLAN으로 구성되면(vlan-ccc 캡슐화 사용) LACP(Link Aggregation Control Protocol)를 지원하지 않습니다. LACP는 이더넷 ccc 캡슐화와 함께 통합 인터페이스가 구성되는 경우만 구성할 수 있습니다.

통합 이더넷 인터페이스의 구성 방법에 대한 자세한 내용은 라우팅 디바이스를 위한 Junos OS 네트워크 인터페이스 라이브러리 를 참조하십시오.

레이어 2 스위칭 교차 연결을 위한 프레임 릴레이 캡슐화 구성

프레임 릴레이 회로의 경우 DLCI 구성 시 캡슐화(encapsulation)를 지정합니다. 각 DLCI를 회로 또는 일반 논리적 인터페이스로 구성합니다. 일반 인터페이스의 DLCI는 1부터 511까지 제공되어야 합니다. CCC 인터페이스의 경우, 512에서 4094로 설정되어야 합니다.

다음 계층 수준에서 이러한 명령문을 구성할 수 있습니다.

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

레이어 2 스위칭 크로스 커넥트(Cross-Connects)를 위한 PPP 및 Cisco HDLC 캡슐화 구성

PPP 및 Cisco HDLC 서킷의 경우 문에서 캡슐화(encapsulation)를 encapsulation 지정합니다. 이 명령문은 전체 물리적 디바이스를 구성합니다. 이러한 서킷이 작동하려면 논리적 인터페이스(유닛 0)를 구성해야 합니다.

다음 계층 수준에서 이러한 명령문을 구성할 수 있습니다.

  • [edit interfaces type-fpc/pic/port]

  • [edit logical-systems logical-system-name interfaces type-fpc/pic/port]

레이어 2 스위칭 Cross-Connect를 위한 CCC 연결 구성

상호 레이어 2 스위칭 구성하기 위해 명령문을 포함해 2개 서킷 간의 연결을 interface-switch 정의합니다. 스위치의 역할을 하는 라우터에서 이 연결을 구성합니다(라우터 B 그림 7 in). 연결은 서킷의 소스에서 서킷의 목적지로 이어지는 인터페이스에 연결됩니다. 인터페이스 이름을 지정할 때 논리적 단위 번호에 해당하는 이름의 논리적 부분을 포함합니다. 상호 연결은 양방향이기 때문에 첫 번째 인터페이스에서 수신된 패킷은 두 번째 인터페이스에서 전송되어 두 번째 인터페이스에서 수신된 패킷은 첫 번째 인터페이스에서 전송됩니다.

다음 계층 수준에 이 진술을 포함할 수 있습니다.

  • [edit protocols connections]

  • [edit logical-systems logical-system-name protocols connections]

레이어 MPLS Cross-Connects를 위한 스위치 구성

상호 레이어 2 스위칭 작동하려면, 다음 MPLS 포함해 라우터에서 네트워크 연결을 활성화해야 합니다. 이 최소 구성은 MPLS 상호 연결을 위한 논리적 인터페이스에서 구성할 수 있습니다.

다음과 family mpls 같은 진술을 포함합니다.

다음 계층 수준에서 이 명령문을 구성할 수 있습니다.

  • [edit interfaces interface-name unit logical-unit-number]

  • [edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number]

그러면 표준 프로토콜 구성에서 이 논리적 인터페이스를 MPLS 수 있습니다.

다음 계층 수준에서 이러한 명령문을 구성할 수 있습니다.

  • [edit protocols]

  • [edit logical-systems logical-system-name protocols]

예를 들면 다음과 같습니다. 레이어 2 스위칭 상호 연결 구성

가상 스위치인 레이어 2 스위칭 라우터 B를 사용하여 라우터 A와 라우터 C 간의 주니퍼 네트웍스 전체 연결을 구성합니다. 의 토폴로지 및 그림 8그림 9 를 참조합니다.

그림 8: 프레임 릴레이 레이어 2 스위칭 교차 연결의 토폴로지프레임 릴레이 레이어 2 스위칭 교차 연결의 토폴로지
그림 9: VLAN 레이어 2 스위칭 교차 연결의 샘플 토폴로지VLAN 레이어 2 스위칭 교차 연결의 샘플 토폴로지

ACX5440에서 레이어 2 스위칭 교차 연결 구성

릴리스 Junos OS 릴리스 19.3R1 특정 모델을 사용하는 Layer 2 로컬 스위칭 기능과 ACX5448 장비의 상호 연결에 사용할 수 있는 하드웨어 지원을 활용할 수 있습니다. 이러한 지원을 통해 EVP 및 EVPL(Ethernet Virtual Private Line) 서비스를 제공할 수 있습니다.

다음과 같은 포우링 모델을 지원하는 로컬 스위칭이 지원됩니다.

  • 지도 없이 VLAN-CCC(논리적 인터페이스 수준 로컬 스위칭)

  • 다음 vLAN 맵을 사용하는 VLAN-CCC(논리적 인터페이스 수준 로컬 스위칭)

    • 푸시 0x8100.pushVLAN(QinQ 유형)

    • 스왑 0x8100.swapVLAN

  • 통합 이더넷(AE) 정적 인터페이스.

  • LACP와 AE 인터페이스, 모든 액티브 모드 로드 저지.

  • AE 또는 LAG 인터페이스(하나의 비 AE 인터페이스 및 기타 AE 인터페이스)에 대한 로컬 스위칭 엔드 인터페이스 지원.

  • 로컬 스위칭 인터페이스인 AE 또는 LAG 인터페이스로 구성할 수 있습니다.

스위치 디바이스에서 Layer 2 로컬 스위칭을 활성화하려면 ACX5448 레이어 2 회로에 대한 기존 구성 명령문을 사용할 수 있습니다. 예를 들어

CCC를 MPLS LSP 터널 교차 연결 구성

MPLS 터널 상호 연결을 통해 LSP를 통로로 사용하는 MPLS 터널을 생성하여 동일한 유형의 먼 인터페이스 서킷 2개에 연결할 수 있습니다. 이 토폴로지에서는 그림 10 LSP MPLS 상호 연결(cross-connect)을 보여 주는 것입니다. 이 토폴로지에서 ATM 액세스 네트워크는 2개의 개별 네트워크가 IP 백본을 통해 연결됩니다. CCC를 사용하면 두 도메인 간에 LSP 터널을 구축할 수 있습니다. LSP 터널링을 사용하면 SSP를 사용하여 SONET 백본을 통해 두 번째 네트워크로 ATM 트래픽을 터널링하는 MPLS 있습니다.

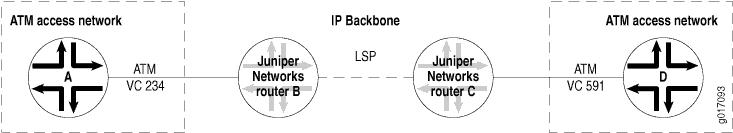

그림 10: MPLS Tunnel Cross-ConnectMPLS Tunnel Cross-Connect

라우터 A(VC 234)의 트래픽이 라우터 B에 도달하면, 캡슐화되어 LSP로 배치됩니다. LSP는 백본을 통해 라우터 C로 전송됩니다. Router C에서 라벨을 제거하고 패킷을 ATM PVC(Permanent Virtual Circuit)(VC 591)에 위치하고 Router D로 전송합니다. 마찬가지로, 라우터 D(VC 591)의 트래픽은 LSP를 통해 라우터 B로 전송된 다음 VC 234에서 라우터 A로 전송됩니다.

PPP, Cisco HDLC, 프레임 릴레이 및 ATM 서킷에서 LSP 터널 상호 연결을 구성할 수 있습니다. 단일 상호 연결에서 인터페이스와 같은 것만 연결할 수 있습니다.

MPLS 터널 상호 연결을 사용하여 IS-IS(Intermediate System to Intermediate System) 경우, 연결 기술에 관련된 링크 수준 오버헤드와 함께 최소한 LS 최대 전송 단위P의 최대 전송 단위(MTU)(최대 전송 단위(MTU))가 최소한 1492-octet IS-IS(Intermediate System to Intermediate System) 프로토콜 데이터 유닛(PDU)을 수용할 수 있는지 확인해야 합니다.

터널 상호 연결(cross-connects)이 작동하려면 IS-IS(Intermediate System to Intermediate System) 라우터(라우터 A 및 D in)의 프레임 크기는 LSP 라우터보다 작아야 그림 11 최대 전송 단위(MTU).

주:

프레임 크기 값에는 FCS(Frame Check Sequence) 또는 디리mit링 플래그가 포함되어 있지 않습니다.

LSP 지원을 위해 최대 전송 단위(MTU) LSP IS-IS(Intermediate System to Intermediate System) 다음 계산을 사용합니다.

프레이밍 오버헤드는 사용하는 캡슐화에 따라 다릅니다. 다음은 IS-IS(Intermediate System to Intermediate System) 캡슐화에 대한 IS-IS(Intermediate System to Intermediate System) 캡슐화 오버헤드 값을 나열하고 있습니다.

  • ATM

    • AAL5 멀티플렉스—8비트(RFC 1483)

    • VC 멀티플렉스—0바트

  • 프레임 릴레이

    • 멀티프로토폴—2바트(RFC 1490 및 2427)

    • VC 멀티플렉스—0바트

  • HDLC—4비트

  • PPP—4비트

  • VLAN—21비트(802.3/LLC)

VLAN-CCC를 통해 작동하려면 LSP 최대 전송 단위(MTU) 최소 1513비트(또는 1497비트 PDUS에서 1518개)를 지원해야 합니다. IS-IS(Intermediate System to Intermediate System) 패스트 이더넷 최대 전송 단위(MTU) 기본 1500비트보다 큰 크기의 경우, 인터벤더 장비에서 명시적으로 Jumbo 프레임을 구성해야 할 수 있습니다.

논리적 최대 전송 단위(MTU) 계층 수준에서 논리적 인터페이스 패밀리를 구성할 때 mtu[edit interfaces interface-name unit logical-unit-number encapsulation family] 명령문을 포함해야 합니다. 디바이스 설정에 대한 자세한 최대 전송 단위(MTU) 라우팅 디바이스용 Junos OS 네트워크 인터페이스 라이브러리 를 참조하십시오.

LSP 터널 상호 연결을 구성하려면 interdomain Router(Router B in)에서 다음을 구성해야 그림 11 합니다.

LSP 터널 상호 연결에 대한 CCC 캡슐화 구성

LSP 터널 상호 연결을 구성하려면 ingress 및 egress 라우터(라우터 B 및 라우터 C,각각)에서 CCC 캡슐화(encapsulation)를 구성해야 그림 11 합니다.

주:

CCC 인터페이스에서 패밀리를 구성할 수 없습니다. 계층 수준에서 명령문을 family 포함할 [edit interfaces interface-name unit logical-unit-number] 수 없습니다.

PPP 또는 Cisco HDLC 서킷의 경우 전체 물리적 디바이스를 구성하는 encapsulation 진술을 포함합니다. 이러한 서킷이 작동하려면 인터페이스에서 논리적 유닛 0을 구성해야 합니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

ATM 서킷의 경우 VC 구성 시 다음 명령문을 포함해 캡슐화(encapsulation)를 지정합니다. 각 VC에 대해 회로 또는 일반 논리적 인터페이스인지 여부를 구성합니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

프레임 릴레이 회로의 경우 DLCI를 구성할 때 캡슐화 기능을 지정하기 위한 다음 명령문을 포함합니다. 각 DLCI에 대해 회로 또는 일반 논리적 인터페이스인지 여부를 구성합니다. 일반 인터페이스를 위한 DLCI는 범위 1부터 511까지의 범위에 있어야 합니다. CCC 인터페이스의 경우, 범위는 512에서 1022로 설정되어야 합니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit interfaces]

  • [edit logical-systems logical-system-name interfaces]

명령문에 대한 자세한 내용은 라우팅 디바이스를 위한 Junos OS 네트워크 encapsulation인터페이스 라이브러리 를 참조하십시오.

LSP 터널 상호 연결에 대한 CCC 연결 구성

LSP 터널 상호 연결을 구성하기 위해 ingress 및 egress 라우터(라우터 B 및 라우터 C, 각각 라우터 B 및 라우터 remote-interface-switch C)의 2개 회로 간의 연결을 정의하는 명령문을 포함합니다. 그림 11 연결은 서킷의 소스에서 서킷의 소스에서 서킷의 목적지로 이어지는 LSP 또는 인터페이스에 연결됩니다. 인터페이스 이름을 지정할 때 논리적 단위 번호에 해당하는 이름의 논리적 부분을 포함합니다. 크로스 커넥트(cross-connect)가 양방향이 되어야 2개의 라우터에서 크로스 커넥트(cross-connect)를 구성해야 합니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit protocols connections]

  • [edit logical-systems logical-system-name protocols connections]

예를 들면 다음과 같습니다. LSP 터널 Cross-Connect 구성

라우터 B 및 라우터 C를 통과하는 MPLS LSP 터널을 라우터 A에서 라우터 D로 교차 연결(cross-connect)하도록 구성합니다. 의 토폴로지 그림 11 참조

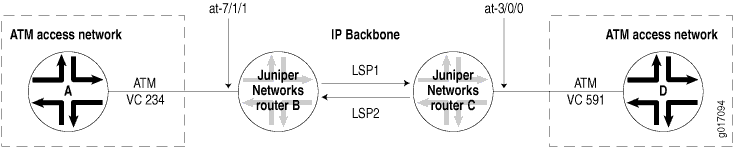

그림 11: LSP MPLS Cross-Connect의 토폴로지 예LSP MPLS Cross-Connect의 토폴로지 예

라우터 B에서:

라우터 C에서:

TCC 구성

이 섹션에서는 변환 상호 연결(TCC)을 구성하는 방법을 설명합니다.

TCC를 구성하려면 스위치의 역할을 수행하는 라우터에서 다음 작업을 수행해야 합니다.

레이어 2 스위칭 TC를 위한 캡슐화 구성

TCC를 레이어 2 스위칭 스위치 역할을 하는 라우터의 원하는 인터페이스에서 TCC 캡슐화(encapsulation)를 지정합니다.

주:

TCC 또는 CCC 인터페이스에서 표준 프로토콜 패밀리를 구성할 수 없습니다. CCC 패밀리만 CCC 인터페이스에서 허용하고 TCC 패밀리만 TCC 인터페이스에서 허용됩니다.

이더넷 서킷과 이더넷 확장 VLAN 회로의 경우 ARP(Address Resolution Protocol)도 구성해야 합니다. 을 이더넷 및 이더넷 확장 VLAN 캡슐화에 대한 ARP 구성 참조합니다.

레이어 2 스위칭 TC를 위한 PPP 및 Cisco HDLC 캡슐화 구성

PPP 및 Cisco HDLC 서킷의 경우 명령문에 적절한 값을 지정하여 전체 물리적 디바이스에 대한 캡슐화 유형을 encapsulation 구성합니다. 이들 서킷이 작동하려면 논리적 인터페이스도 구성해야 unit 0 합니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit interfaces interface-name]

  • [edit logical-systems logical-system-name interfaces interface-name]

레이어 2 스위칭 TC를 위한 ATM 캡슐화 구성

ATM 서킷의 경우 가상 회로(VC) 구성의 명령문에 대한 적절한 값을 지정하여 캡슐화 유형을 encapsulation 구성합니다. 각 VC가 회로인지 아니면 일반 논리적 인터페이스인지 여부를 지정합니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit interfaces at-fpc/pic/port]

  • [edit logical-systems logical-system-name interfaces at-fpc/pic/port]

Layer 2 스위칭 TC를 위한 프레임 릴레이 캡슐화 구성

프레임 릴레이 회로의 경우 frame-relay-tcc DLCI(Data Link Connection Identifier)를 구성할 때 명령문에 대한 값을 지정하여 캡슐화 유형을 encapsulation 구성합니다. 각 DLCI를 회로 또는 일반 논리적 인터페이스로 구성합니다. 일반 인터페이스의 DLCI는 1에서 511까지 범위가 되어야 하지만, TCC 및 CCC 인터페이스의 경우 512에서 1022까지 범위가 있어야 합니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit interfaces interface-name]

  • [edit logical-systems logical-system-name interfaces interface-name]

레이어 2 스위칭 TC를 위한 이더넷 캡슐화 구성

Ethernet TCC 서킷의 경우, 명령문에 대한 값을 지정하여 전체 물리적 디바이스에 대한 캡슐화 유형을 ethernet-tccencapsulation 구성합니다.

또한 원격 주소와 계층 수준에서 프록시 주소에 대한 정적 [edit interfaces interface-name unit unit-number family tcc][edit logical-systems logical-system-name interfaces interface-name unit unit-number family tcc] 값을 지정해야 합니다.

원격 주소는 TCC 스위칭 라우터의 Ethernet neighbor와 연결됩니다. remote 명령문에서 Ethernet neighbor의 IP 주소와 미디어 액세스 제어(주소)(MAC) 주소를 모두 지정해야 합니다. 프록시 주소는 다른 링크로 연결된 TCC 라우터의 다른 이웃과 연결됩니다. 명령문에서 이더넷이 아닌 proxy 이웃의 IP 주소를 지정해야 합니다.

1포트 Gigabit Ethernet, 2포트 Gigabit Ethernet, 4포트 Fast Ethernet 및 4포트 Gigabit Ethernet의 인터페이스를 위한 Ethernet TCC 캡슐화(encapsulation)를 구성할 수 있습니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit interfaces (fe | ge)-fpc/pic/port]

  • [edit logical-systems logical-system-name interfaces (fe | ge)-fpc/pic/port]

주:

이더넷 서킷의 경우 ARP(Address Resolution Protocol)도 구성해야 합니다. 을 이더넷 및 이더넷 확장 VLAN 캡슐화에 대한 ARP 구성 참조합니다.

Layer 2 스위칭 TC를 위한 이더넷 확장 VLAN 캡슐화 구성

Ethernet 확장 VLAN 회로의 경우 명령문에 대한 값을 지정하여 전체 물리적 디바이스에 대한 캡슐화 유형을 extended-vlan-tccencapsulation 구성합니다.

VLAN 태깅도 활성화해야 합니다. VLAN 모드의 이더넷 인터페이스는 다수의 논리적 인터페이스를 가지고 있을 수 있습니다. 캡슐화 유형을 통해 extended-vlan-tcc 0에서 4094까지의 모든 VLAN 아이디가 유효하고 최대 1024 VLAN까지 유효합니다. Ethernet 회로와 같은 경우, 프록시 주소와 계층 수준에서 원격 주소를 [edit interfaces interface-name unit logical-unit-number family tcc][edit logical-systems logical-system-name interfaces interface-name unit unit-number family tcc] 지정해야 합니다(참조). 레이어 2 스위칭 TC를 위한 이더넷 캡슐화 구성

다음 계층 수준에서 이러한 명령문을 구성할 수 있습니다.

  • [edit interfaces interface-name]

  • [edit logical-systems logical-system-name interfaces interface-name]

주:

이더넷 확장 VLAN 회로의 경우 ARP(Address Resolution Protocol)도 구성해야 합니다. 을 이더넷 및 이더넷 확장 VLAN 캡슐화에 대한 ARP 구성 참조합니다.

이더넷 및 이더넷 확장 VLAN 캡슐화에 대한 ARP 구성

TCC 캡슐화가 지원된 이더넷 및 이더넷 확장 VLAN 회로의 경우 ARP도 구성해야 합니다. TCC는 단순히 하나의 Layer 2 헤더를 제거하고 다른 헤더를 추가하기 때문에 동적 ARP의 기본 형식은 지원되지 않습니다. 정적 ARP를 구성해야 합니다.

TCC 스위칭을 수행하는 라우터에 원격 및 프록시 주소가 지정되어 있기 때문에 TCC 스위칭 라우터에 연결하는 라우터의 이더넷 유형 인터페이스에 정적 ARP 명령문을 적용해야 합니다. 명령문은 TCC 스위칭 라우터의 우측에 있는 달리 Layer 2 프로토콜을 사용하여 원격으로 연결된 이웃의 IP 주소와 MAC 주소를 arp 지정해야 합니다.

다음 계층 수준에 이 진술을 포함할 수 있습니다.

  • [edit interfaces interface-name unit logical-unit-number family inet address ip-address]

  • [edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number family inet address ip-address]

레이어 2 스위칭 TC를 위한 연결 구성

스위치 역할을 하는 라우터 상의 레이어 2 스위칭 TCC의 2개 서킷 간의 연결을 구성해야 합니다. 연결은 서킷의 소스에서 서킷의 목적지로 이어지는 인터페이스와 연결됩니다. 인터페이스 이름을 지정할 때 논리적 단위 번호에 해당하는 이름의 논리적 부분을 포함합니다. 상호 연결은 양방향이기 때문에 첫 번째 인터페이스에서 수신된 패킷은 두 번째 인터페이스에서 전송될 수 있으며 두 번째 인터페이스에서 수신된 패킷은 첫 번째 인터페이스에서 전송됩니다.

로컬 인터페이스 스위치에 대한 연결을 구성하기 위해 다음 명령문을 포함합니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit protocols connections]

  • [edit logical-systems logical-system-name protocols connections]

원격 인터페이스 스위치를 위한 연결을 구성하기 위해 다음 명령문을 포함합니다.

다음과 같은 계층 수준에 이러한 진술을 포함할 수 있습니다.

  • [edit protocols connections]

  • [edit logical-systems logical-system-name protocols connections]

레이어 MPLS TC를 위한 스위치 구성

TCC가 레이어 2 스위칭 경우, 최소한 다음 MPLS 포함해 라우터에서 네트워크 구성을 활성화해야 합니다. 이 최소 구성은 MPLS 상호 연결을 위한 논리적 인터페이스에서 구성할 수 있습니다.

다음과 family mpls 같은 진술을 포함합니다.

다음 계층 수준에서 이 명령문을 구성할 수 있습니다.

  • [edit interfaces interface-name unit logical-unit-number]

  • [edit logical-systems logical-system-name interfaces interface-name unit logical-unit-number]

그러면 표준 프로토콜 구성에서 이 논리적 인터페이스를 MPLS 수 있습니다.

다음 계층 수준에서 이러한 명령문을 구성할 수 있습니다.

  • [edit protocols]

  • [edit logical-systems logical-system-name protocols]

주:

MPLS LSP 링크 보호는 TCC를 지원하지 않습니다.

CCC 및 TCC Graceful Restart

CCC 및 TCC graceful restart는 고객 에지(고객 에지(CE)) 라우터 간의 Layer 2 연결을 통해 graceful restart를 할 수 있습니다. 이들 Layer 2 연결은 명령문으로 remote-interface-switchlsp-switch 구성됩니다. 이들 CCC 및 TCC 연결은 RSVP LSP에 대한 내재적 종속성에 따라, CCC 및 TCC를 위한 graceful restart는 RSVP graceful restart 기능을 사용한다.

RSVP graceful restart는 PE 라우터 및 P 라우터에서 활성화되어 CCC 및 TCC에 대해 Graceful Restart를 지원해야 합니다. 또한, RSVP는 신호 전송 레이블 정보를 위한 시그널링 프로토콜로 사용하기 때문에 인접 라우터는 RSVP 재시작 절차를 지원하기 위해 helper 모드를 사용해야 합니다.

그림 12 두 개의 라우터 간 CCC 연결에서 graceful restart가 어떻게 고객 에지(CE) 수 있는가를 보여 주는 것입니다.

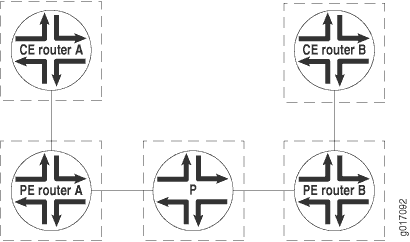

그림 12: CCC를 사용하여 고객 에지(CE) 라우터 2대를 연결하는 원격 인터페이스 스위치CCC를 사용하여 고객 에지(CE) 라우터 2대를 연결하는 원격 인터페이스 스위치

PE 라우터 A는 PE 라우터 A에서 PE 라우터 B로의 전송 LSP와 PE 라우터 B에서 PE 라우터 A로의 수신 LSP의 송신을 위한 수신입니다. 모든 PE 및 P 라우터에서 RSVP graceful restart를 활성화하면 PE 라우터 A가 재시작되면 다음이 발생합니다.

  • PE 라우터 A는 CCC 경로(CCC에서 CCC로, CCC에서 CCC로의 전달 MPLS 및 MPLS 상태)를 보존합니다.

  • 네트워크 라우터에서 고객 에지(CE) 중단 없이 트래픽이 고객 에지(CE) 흐름합니다.

  • PE Router A는 재시작 후 PE 라우터 A가 egress(예: 수신 LSP)인 LSP에 대한 레이블을 보존합니다. PE 라우터 A에서 PE 라우터 B로의 LSP 전송은 새로운 레이블 매핑을 도출할 수 있지만 트래픽 중단이 발생하지는 않습니다.

CCC 및 TCC Graceful Restart 구성

CCC 및 TCC graceful restart를 활성화하려면 다음 graceful-restart 진술을 포함합니다.

다음 계층 수준에 이 진술을 포함할 수 있습니다.

  • [edit routing-options]

  • [edit logical-systems logical-system-name routing-options]

연결 방법을 MPLS 기반 VLAN CCC 구성(CLI 절차)

MPLS 스위치를 사용하여 802.1Q VLAN을 MPLS 기반 연결로 구성하여 여러 EX8200 2 기술로 EX4500 수 있습니다.

이 주제에서는 단순한 인터페이스가 아닌 태그된 VLAN 인터페이스(802.1Q VLAN)에서 CCC(circuit cross-connect)를 사용하는 MPLS 네트워크에서 PE(Provider Edge) 스위치 구성에 대해 설명하고 있습니다.

주:

이러한 유형의 구성을 지원하기 위해 MPLS 기존 제공업체 스위치를 변경할 필요가 없습니다. 제공업체 스위치 구성에 대한 자세한 내용은 에서 서비스 제공업체 스위치와 MPLS EX8200 EX4500 참조하십시오.

주:

CCC를 통해 다른 벤더의 장비에서 생성된 비 표준 BPD(Bridge Protocol Data Units)를 포함하여 모든 종류의 트래픽을 전송할 수 있습니다.

주:

물리적 인터페이스를 VLAN 태그(tagged) 및 vlan-ccc 캡슐화와 함께 구성하는 경우, inet family와 관련된 논리적 인터페이스를 구성할 수 없습니다. 그러면 논리적 인터페이스가 패킷을 드롭할 수 있습니다.

VLAN CCC 및 스위치 기반 연결을 통해 PE MPLS:

  1. 루프백 최단 경로 우선(OSPF)(또는 IS-IS(Intermediate System to Intermediate System)) 및 코어 인터페이스에서 구성(또는 IS-IS(Intermediate System to Intermediate System)) 구성:
  2. 라우팅 프로토콜을 위한 트래픽 엔지니어링 지원:
  3. 루프백 인터페이스와 코어 인터페이스를 위한 IP 주소 구성:
  4. 비활성화된 MPLS 프로토콜 cspf 활성화:
    주:

    CSPF는 네트워크 전반에서 최단 경로가 계산될 때 특정 제한 사항을 고려하여 수정된 최단 경로 우선 알고리즘입니다. 링크 보호를 위해 CSPF를 비활성화해야만 Interarea Path에서 적절히 작동할 수 있습니다.

  5. 로컬 PE 스위치의 고객 에지 인터페이스에서 VLAN 태깅을 활성화합니다.
  6. 캡슐화(encapsulation)를 사용할 고객 에지 인터페이스를 vlan-ccc 구성합니다.
  7. VLAN ID를 사용하여 고객 에지 인터페이스의 논리적 단위를 구성합니다.
    주:

    VLAN ID는 논리적 인터페이스 유닛에서 구성할 수 0 없습니다.

    다른 PE 스위치에서 고객 에지 인터페이스를 구성할 때 동일한 VLAN ID를 사용해야 합니다.

  8. LSP(Label Switched Path) 정의:
    팁:

    CCC 구성 시 지정된 LSP 이름을 다시 사용해야 합니다.

  9. CCC 연결에서 2개의 서킷 간의 연결 구성

점대다점 LSP를 위한 CCC 스위칭 구성

인터페이스에서 점대다점 LSP로 트래픽을 전환하기 위해 2개의 서킷 간에 CCC(Circuit Cross-Connect)를 구성할 수 있습니다. 이 기능은 멀티캐스트 또는 브로드캐스트 트래픽(예: 디지털 비디오 스트림)을 처리하는 데 유용합니다.

점대다점 LSP를 위한 CCC 스위칭을 구성하기 위해 다음을 할 수 있습니다.

  • 수신 PE(Provider Edge) 라우터에서 수신 인터페이스에서 Point-to-Multipoint LSP로 트래픽을 전환하도록 CCC를 구성합니다.

  • egress PE에서 수신 Point-to-Multipoint LSP에서 outgoing 인터페이스로 트래픽을 전환하도록 CCC를 구성합니다.

점대다점 LSP를 위한 CCC 연결은 한방향입니다.

점대다점 LSP에 대한 자세한 내용은 Point-to-Multipoint LSP 개요 를 참조하십시오.

점대다점 LSP에 대한 CCC 연결을 구성하기 위해 다음 섹션에서 단계를 완료합니다.

Ingress PE 라우터에서 Point-to-Multipoint LSP 스위치 구성

점대다점 LSP에 대한 CCC 스위치를 사용하여 ingress PE 라우터를 구성하기 위해 다음을 p2mp-transmit-switch 포함합니다.

다음 계층 수준으로 p2mp-transmit-switch 명령문을 포함할 수 있습니다.

  • [edit protocols connections]

  • [edit logical-systems logical-system-name protocols connections]

switch-name ingress CCC 스위치의 이름을 지정합니다.

input-interface input-interface-name.unit-number ingress 인터페이스의 이름을 지정합니다.

transmit-p2mp-lsp transmitting-lsp 전송 점대다점 LSP의 이름을 지정합니다.

수신 PE 라우터에서 Point-to-Multipoint CCC LSP 스위치에서 로컬 리시버 구성

수신 PE 라우터의 Point-to-Multipoint LSP에 대한 수신 CCC 인터페이스를 구성할 뿐만 아니라 출력 인터페이스를 로컬 리시버로 구성하여 수신 CCC 인터페이스에서 하나 이상의 송신 CCC 인터페이스로 트래픽을 전환하도록 CCC를 구성할 수도 있습니다.

출력 인터페이스를 구성하기 위해 계층 output-interface 수준에서 [edit protocols connections p2mp-transmit-switch p2mp-transmit-switch-name] 명령문을 포함합니다.

이 명령문을 사용하여 수신 PE 라우터의 로컬 수신기로 하나 이상의 출력 인터페이스를 구성할 수 있습니다.

show connections p2mp-transmit-switch (extensive | history | status)show route ccc <interface-name> (detail | extensive) 사용하여 ingress PE 라우터의 로컬 수신 인터페이스에 대한 세부 show route forwarding-table ccc <interface-name> (detail | extensive) 정보를 확인합니다.

Egress PE 라우터에서 Point-to-Multipoint LSP 스위치 구성

egress PE 라우터의 점대다점 LSP에 대한 CCC 스위치를 구성하기 위해 명령문을 p2mp-receive-switch 포함하십시오.

다음 계층 수준에 이 진술을 포함할 수 있습니다.

  • [edit protocols connections]

  • [edit logical-systems logical-system-name protocols connections]

switch-name egress CCC 스위치의 이름을 지정합니다.

output-interface [ output-interface-name.unit-number ] 하나 이상의 Egress 인터페이스 이름을 지정합니다.

receive-p2mp-lsp receptive-lsp 인식 점대다점 LSP의 이름을 지정합니다.

Layer 2 VPN을 MPLS 기반 VLAN CCC 구성(절차 CLI)

EX8200 스위치를 사용하여 802.1Q VLAN을 MPLS 기반 Layer 2 VPN(Virtual Private Network)으로 EX4500 여러 고객 사이트를 Layer 2 기술로 상호 연결할 수 있습니다.

이 주제에서는 단순한 인터페이스가 아닌 태그된 VLAN 인터페이스(802.1Q VLAN)에서 CCC(circuit cross-connect)를 사용하는 MPLS 네트워크에서 PE(Provider Edge) 스위치 구성에 대해 설명하고 있습니다.

주:

이러한 유형의 구성을 지원하기 위해 MPLS 기존 제공업체 스위치를 변경할 필요가 없습니다. 제공업체 스위치 구성에 대한 자세한 내용은 에서 서비스 제공업체 스위치와 MPLS EX8200 EX4500 참조하십시오.

주:

CCC를 통해 다른 벤더의 장비에서 생성된 비 표준 BPD(Bridge Protocol Data Units)를 포함하여 모든 종류의 트래픽을 전송할 수 있습니다.

주:

물리적 인터페이스를 VLAN 태그(tagged) 및 vlan-ccc 캡슐화와 함께 구성하는 경우, inet family와 관련된 논리적 인터페이스를 구성할 수 없습니다. 그러면 논리적 인터페이스가 패킷을 드롭할 수 있습니다.

VLAN CCC 및 MPLS 기반 Layer 2 VPN을 사용하는 PE 스위치를 구성하는 경우:

  1. 루프백 최단 경로 우선(OSPF)(또는 IS-IS(Intermediate System to Intermediate System)) 및 코어 인터페이스에서 구성(또는 IS-IS(Intermediate System to Intermediate System)) 구성:
  2. 라우팅 프로토콜을 위한 트래픽 엔지니어링 지원:
  3. 루프백 인터페이스와 코어 인터페이스를 위한 IP 주소 구성:
  4. 비활성화된 MPLS 프로토콜 cspf 활성화:
    주:

    CSPF는 네트워크 전반에서 최단 경로가 계산될 때 특정 제한 사항을 고려하여 수정된 최단 경로 우선 알고리즘입니다. 링크 보호를 위해 CSPF를 비활성화해야만 Interarea Path에서 적절히 작동할 수 있습니다.

  5. LSP(Label Switched Path) 정의:
    팁:

    CCC 구성 시 지정된 LSP 이름을 다시 사용해야 합니다.

  6. 코어 MPLS 구성:
  7. 루프백 인터페이스와 코어 인터페이스에서 RSVP를 구성합니다.
  8. 코어 family mpls 인터페이스의 논리적 단위에서 구성:
    주:

    개별 인터페이스 또는 통합 family mpls Ethernet 인터페이스에서 활성화할 수 있습니다. 태그된 VLAN 인터페이스에서는 활성화할 수 없습니다.

  9. 로컬 PE 스위치의 고객 에지 인터페이스에서 VLAN 태깅을 활성화합니다.
  10. 캡슐화(encapsulation)를 사용할 고객 에지 인터페이스를 vlan-ccc 구성합니다.
  11. VLAN ID를 사용하여 고객 에지 인터페이스의 논리적 단위를 구성합니다.
    주:

    VLAN ID는 논리적 인터페이스 유닛에서 구성할 수 0 없습니다. 논리적 단위 번호가 높을 1 수 있어야 합니다.

    다른 PE 스위치에서 고객 에지 인터페이스를 구성할 때 동일한 VLAN ID를 사용해야 합니다.

  12. 루프백 BGP(Border Gateway Protocol) 주소를 로컬 주소로 지정하고 다음을 family l2vpn signaling 실행합니다.
  13. BGP(Border Gateway Protocol) 그룹 이름과 유형을 지정하여 구성합니다.
  14. 리모트 PE 스위치의 루프백 주소를 이웃의 BGP(Border Gateway Protocol) 주소로 지정하여 neighbor를 구성합니다.
  15. 라우팅 인스턴스 이름을 지정하고 인스턴스 유형으로 사용하는 라우팅 l2vpn 인스턴스를 구성합니다.
  16. 고객 에지 인터페이스에 적용할 라우팅 인스턴스를 구성합니다.
  17. 경로 구분자(route distinguisher)를 사용하도록 라우팅 인스턴스를 구성합니다.
  18. 라우팅 인스턴스의 VPN 라우팅 및 포우팅(VRF) 대상 구성:
    주:

    가져오기 및 내보내기 옵션을 사용하여 VRF 가져오기 및 내보내기 정책을 명시적으로 구성하여 보다 복잡한 정책을 만들 수 있습니다. Junos OS VPN 구성 가이드를 참조하십시오.

  19. 라우팅 인스턴스에서 사용되는 프로토콜 및 캡슐화 유형 구성:
  20. 라우팅 인스턴스를 고객 에지 인터페이스에 적용하고 설명을 지정합니다.
  21. 라우팅 인스턴스 프로토콜 사이트 구성:
    주:

    원격 사이트 ID(명령문으로 구성)는 다른 PE 스위치에 구성된 사이트 ID(명령문으로 구성)와 remote-site-id site-identifier 대응합니다.

하나의 PE 스위치 구성을 완료한 경우 동일한 절차를 따라 다른 PE 스위치를 구성합니다.

주:

다른 PE 스위치에 대해 동일한 유형의 스위치를 사용해야 합니다. EX3200 또는 EX8200 스위치로 사용할 수 EX4200 수 없습니다.

Understanding Ethernet-over-MPLS(L2 Circuit)

Ethernet-over-MPLS 통해 Layer 2(L2) Ethernet 프레임을 투명하게 전송할 수 MPLS. Ethernet-over-MPLS 기반 Layer 3 코어를 통해 Ethernet 트래픽을 MPLS 메커니즘을 활용합니다. 이 기술은 패킷 내부에서 MPLS P2PUS(Ethernet Protocol Data Units)를 캡슐화하고 패킷을 전송하며 MPLS 네트워크 전반에 걸쳐 레이블 스태킹을 사용하여 전송합니다. 이 기술은 서비스 제공업체, 엔터프라이즈 및 데이터 센터 환경에 애플리케이션을 사용하고 있습니다. 재난 복구를 위해 데이터센터는 지리적으로 먼 WAN 네트워크를 사용하여 상호 연결되는 여러 사이트에 호스팅됩니다.

주:

Layer 2 회로는 CCC(Circuit Cross-Connect)와 유사합니다. 두 개의 PE(Provider Edge) 라우터 간에 여러 Layer 2 서킷을 단일 LSP(Label-Switched Path) 터널을 통해 전송될 수 있습니다. 이와 반대로, 각 CCC는 전용 LSP를 필요로 합니다.

데이터센터의 Ethernet MPLS 기반 지원

재난 복구를 위해 데이터센터는 지리적으로 먼 WAN 네트워크를 사용하여 상호 연결되는 여러 사이트에 호스팅됩니다. 이러한 데이터센터는 다음과 같은 이유로 L2 연결을 필요로 합니다.

  • FCIP(Fiber Channel IP)를 통해 스토리지를 복제합니다. FCIP는 동일한 브로드캐스트 도메인에서만 작동합니다.

  • 사이트 간 동적 라우팅 프로토콜을 실행합니다.

  • 다양한 데이터센터에서 호스팅되는 노드를 상호 연결하는 고가용성 클러스터를 지원

Configuring Ethernet over MPLS(Layer 2 Circuit)

Ethernet을 over MPLS PE(Provider Edge) 스위치 상에 Layer 2 서킷을 구성해야 합니다. 고객 에지(고객 에지(CE)) 스위치에는 특별한 구성이 필요하지 않습니다. 제공업체 스위치는 패킷을 MPLS 전송하는 인터페이스에서 MPLS 구성해야 합니다.

주:

Layer 2 서킷은 2개의 PE 스위치 간에 여러 Layer 2 서킷을 단일 LSP(Label-Switched Path) 터널을 통해 전송될 수 있는 것을 제외하고는 CCC(Circuit Cross-Connect)와 유사합니다. 이와 반대로, 각 CCC는 전용 LSP를 필요로 합니다.

이 주제는 Ethernet over MPLS. 로컬 PE1(PE1)과 원격 PE2 스위치 모두에서 인터페이스와 프로토콜을 구성해야 합니다. 인터페이스 구성은 Layer 2 서킷이 포트 기반인지 VLAN 기반인지 여부에 따라 다릅니다.

Release Junos OS 릴리스부터 20.3R1 Layer 2 VPN 및 VPWS에 LDP 시그널링을 제공하는 Layer 2 서킷 지원.

그림 13 레이어 2 회로 구성의 예시를 보여줍니다.

그림 13: 이더넷 over MPLS Layer 2 서킷이더넷 over MPLS Layer 2 서킷
주:

이 주제는 로컬 PE 스위치를 PE1로, 원격 PE 스위치는 PE2로 참조합니다. 변수가 아닌 인터페이스 이름을 사용하여 스위치 간의 연결을 명확히 합니다. 스위치의 루프백 주소는 다음과 같이 구성됩니다.

  • PE1: 127.1.1.1

  • PE2: 127.1.1.2

주:

QFX Series 및 EX4600 스위치의 경우, Layer 2 고객 에지(CE) 대면 인터페이스는 AE 인터페이스를 지원하지 않습니다.

포트 기반 Layer 2 Circuit(의사 유선)을 위한 로컬 PE 스위치 구성

경고:

LSP MPLS 최대 프레임 크기보다 최소 12 최대 전송 단위(MTU)(최대 전송 단위)의 네트워크를 구성합니다. 수신 상의 캡슐화 패킷 크기는 LSP 레이블 스위칭 라우터(LSR) 초과하면 해당 최대 전송 단위(MTU) 드롭됩니다. egress가 레이블 스위칭 라우터(LSR) 길이(Label 스택 및 시연 제어 단어가 터진 이후)가 대상 Layer 2 인터페이스의 최대 전송 단위(MTU)를 초과하는 패킷을 VC LSP상에 수신하는 경우 해당 패킷은 삭제됩니다.

포트 기반 레이어 2 회로(의사 와이어)를 위해 로컬 PE 스위치(PE1)를 구성하기 위한 경우:

  1. 이더넷 캡슐화에 고객 에지(CE) 대면 인터페이스를 구성합니다.
  2. PE1에서 PE2로의 레이어 2 서킷 구성:
  3. PE1에서 PE2로의 레이블 스위칭 경로 구성:
  4. 코어 및 루프백 인터페이스에서 프로토콜 구성:

포트 기반 Layer 2 서킷을 위한 원격 PE 스위치 구성(의사 유선)

포트 기반 레이어 2 서킷을 위해 원격 PE2(PE2)를 구성하기 위한 경우:

  1. 이더넷 캡슐화에 고객 에지(CE) 대면 인터페이스를 구성합니다.
  2. PE2에서 PE1로의 Layer 2 서킷 구성:
  3. PE2에서 PE1로 레이블 스위칭 경로를 구성합니다.
  4. 코어 및 루프백 인터페이스에서 프로토콜 구성:

VLAN 기반 레이어 2 서킷을 위한 로컬 PE 스위치 구성

VLAN 기반 레이어 2 서킷을 위해 PE1(Local PE Switch)을 구성하기 위한 경우:

  1. VLAN 캡슐화에 고객 에지(CE) 대면 인터페이스를 구성합니다.
  2. VLAN 캡슐화에 대한 고객 에지(CE) 인터페이스의 논리적 단위를 구성합니다.
  3. ccc에 속하도록 고객 에지(CE) 인터페이스의 논리적 단위를 구성합니다.
  4. VLAN 태깅을 위해 동일한 인터페이스를 구성합니다.
  5. 인터페이스의 VLAN ID 구성:
  6. PE1에서 PE2로의 레이어 2 서킷 구성:
  7. PE1에서 PE2로의 레이블 스위칭 경로 구성:
  8. 코어 및 루프백 인터페이스에서 프로토콜 구성:

VLAN 기반 레이어 2 서킷을 위한 원격 PE 스위치 구성

VLAN 기반 레이어 2 서킷을 위한 원격 PE 스위치(PE2)를 구성하기 위한 경우:

  1. VLAN 캡슐화에 고객 에지(CE) 대면 인터페이스를 구성합니다.
  2. VLAN 캡슐화에 대한 고객 에지(CE) 인터페이스의 논리적 단위를 구성합니다.
  3. ccc에 속하도록 고객 에지(CE) 인터페이스의 논리적 단위를 구성합니다.
  4. VLAN 태깅을 위해 동일한 인터페이스를 구성합니다.
  5. 인터페이스의 VLAN ID 구성:
  6. PE2에서 PE1로의 Layer 2 서킷 구성:
  7. PE2에서 PE1로 레이블 스위칭 경로를 구성합니다.
  8. 코어 및 루프백 인터페이스에서 프로토콜 구성:
출시 내역 표
릴리스
설명
20.3R1
Release Junos OS 릴리스부터 20.3R1 Layer 2 VPN 및 VPWS에 LDP 시그널링을 제공하는 Layer 2 서킷 지원.
20.1R1
릴리스 Junos OS 릴리스부터 20.1R1 통합 이더넷 인터페이스는 TCC(VLAN translational cross-connect) 캡슐화 기능을 제공합니다.
19.3R1
릴리스 Junos OS 릴리스 19.3R1 특정 모델을 사용하는 Layer 2 로컬 스위칭 기능과 ACX5448 장비의 상호 연결에 사용할 수 있는 하드웨어 지원을 활용할 수 있습니다. 이러한 지원으로 EVP 및 EVPL(Ethernet Virtual Private Line) 서비스를 제공할 수 있습니다.
17.1R1
고객에 대한 VPN 서비스 지원은 QFX10000 Release QFX10000 Junos OS 릴리스 릴리스부터 시작할 수 17.1R1.
