EVPN-VXLAN 오버레이 네트워크에서 VLAN 간 멀티캐스트 지원

네트워크에 있는 EVPN-VXLAN 아키텍처 유형에 따라 몇 가지 다른 멀티캐스트 포워딩, 통합 라우팅 및 브리징(IRB) 모드를 지원합니다.

• 중앙 라우팅 멀티캐스트 모드(local-remote 포워딩 모드)

• 에지 라우팅 멀티캐스트 모드(local-only 포워딩 모드)

• 최적화된 서브넷 간 멀티캐스트(OISM) 모드(oism enhanced-oism 또는 포워딩 모드의 측면 local-remote 을 local-only 결합한 모드)

계층에서 옵션을 irb 사용하여 멀티캐스트 모드를 구성합니다.[edit forwarding-options multicast-replication evpn]

이 페이지에서는 중앙 라우팅(로컬-원격) 및 에지 라우팅(로컬 전용) 멀티캐스트 포워딩 모드와 작동 방식을 소개합니다.

일반 OISM 및 향상된 OISM 모드를 포함하여 OISM 작동 및 구성에 대한 자세한 내용은 EVPN 네트워크의 최적화된 서브넷 멀티캐스트(OISM)를 참조하십시오. OISM 모드를 사용하면 네트워크의 리프 디바이스가 EVPN 네트워크 외부에 있는 소스 및 수신기에 대한 ERB 오버레이를 사용하여 멀티캐스트 트래픽 라우팅을 효율적으로 처리할 수 있습니다. 또한 OISM은 원래 에지 라우팅 멀티캐스트 모드보다 훨씬 더 잘 확장됩니다. 따라서 ERB 오버레이 네트워크의 멀티캐스트에 OISM을 사용하는 것이 좋습니다.

다음과 같은 VLAN 간 멀티캐스트 포워딩 모드를 지원합니다.

• EVPN-VXLAN CRB 오버레이(2레이어 IP 패브릭을 사용하는 EVPN-VXLAN 네트워크)는 로컬-원격 모델을 사용하여 스파인 레이어에서 멀티캐스트 트래픽의 중앙 라우팅 및 전달을 지원합니다. CRB 오버레이 네트워크에는 레이어 3 스파인 디바이스 레이어와 레이어 2 리프 디바이스 레이어가 있습니다. 한 VLAN에서 다른 VLAN으로 멀티캐스트 패킷을 라우팅하는 IRB 인터페이스로 모든 스파인 디바이스를 구성합니다. 네트워크의 VLAN 간 라우팅을 처리하기 위해 하나의 스파인 디바이스가 선택됩니다.

  이 모드에서는 계층의 옵션을 사용하여 local-remote 패브릭의 디바이스를 구성합니다.[edit forwarding-options multicast-replication evpn irb]

• EVPN-VXLAN ERB 오버레이(IP 패브릭이 축소된 EVPN-VXLAN 네트워크)는 로컬 전용 모델 또는 OISM 모델을 사용하여 리프 레이어에서 멀티캐스트 트래픽 라우팅 및 포워딩을 지원합니다. ERB 오버레이 네트워크에는 레이어 3에서 멀티캐스트 라우팅을 처리하고 레이어 2에서 멀티캐스트 포워딩을 처리하는 IRB 인터페이스가 있는 리프 디바이스가 있습니다. 리프 디바이스는 기본적으로 스파인-리프 디바이스 역할을 합니다. 이 패브릭 모델에는 일반적으로 패브릭에서 IP 전송 디바이스로만 작동하는 스파인 디바이스 레이어가 있으며, 이를 일반적으로 린 스파인이라고 합니다. 모든 리프 디바이스는 한 VLAN에서 다른 VLAN으로의 라우팅 멀티캐스트 패킷을 처리합니다.

  계층에서 , oism, 또는 enhanced-oism 옵션을 사용하여 local-onlyERB 패브릭에서 지원되는 리프 디바이스를 구성합니다[edit forwarding-options multicast-replication evpn irb].

  참고:

  이 페이지에서는 로컬 전용 모델에 대해 설명합니다.

  OISM 구성 및 작동에 대한 자세한 내용은 EVPN 네트워크의 최적화된 서브넷 멀티캐스트(OISM) 를 참조하십시오.

중앙에서 라우팅되는 브리징 오버레이의 경우, 모든 스파인 디바이스의 계층 수준에서 [edit forwarding-options multicast-replication evpn] 기본 설정인 irb local-remote을 유지하기만 하면 됩니다. 에지 라우팅 브리징 오버레이의 경우, 모든 리프 디바이스에서 또는 irb oism 옵션을 명시적으로 지정 irb local-only 해야 합니다.

이 섹션에서는 중앙에서 라우팅되는 브리징 오버레이의 멀티캐스트 트래픽 흐름에 대해 설명합니다.

그림 1에 표시된 네트워크에는 다음 디바이스가 포함됩니다.

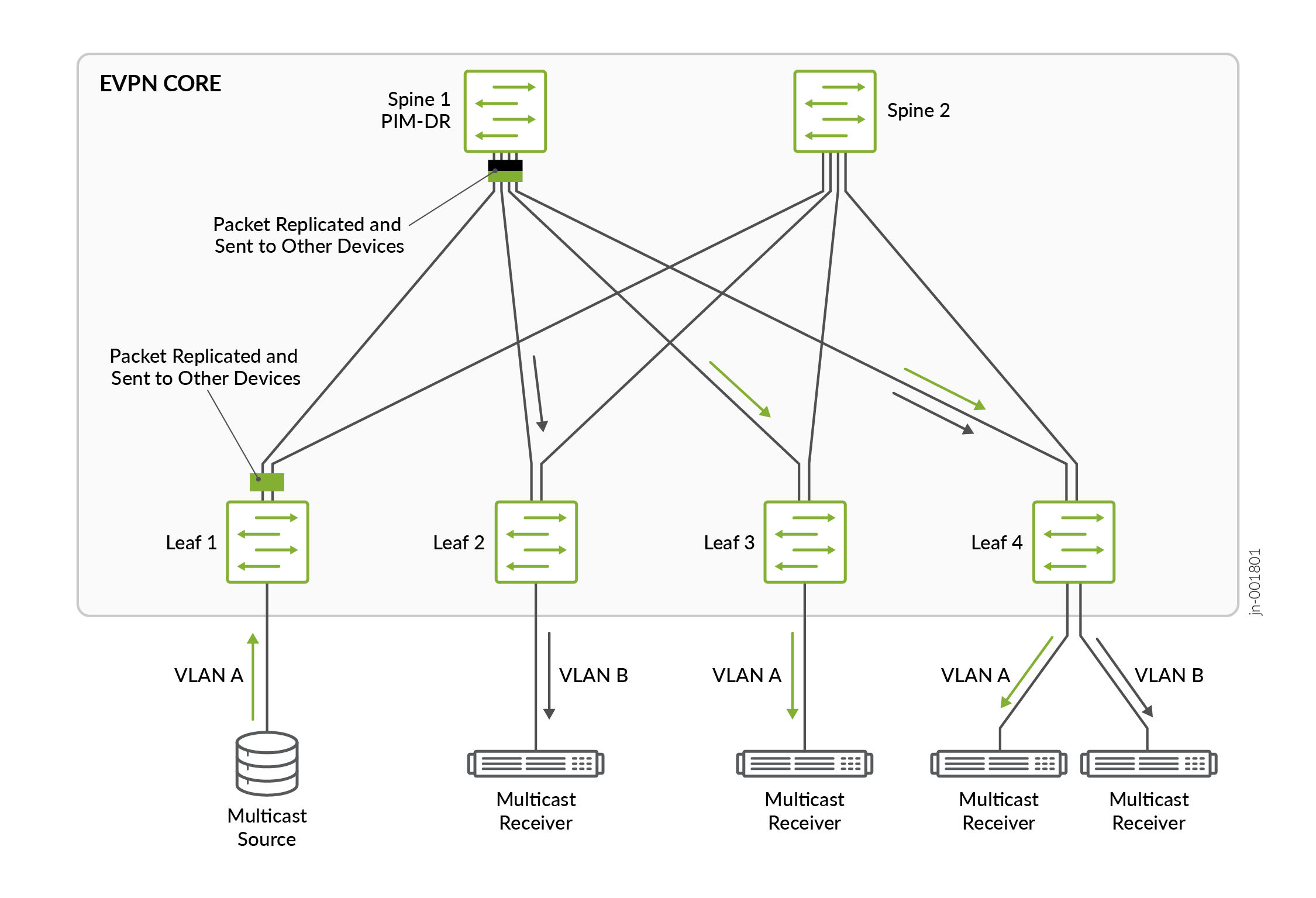

그림 1: 중앙에서 라우팅된 브리징 오버레이

• 레이어 3 스파인 디바이스로 작동하는 2개의 QFX10000 스위치로, 다음과 같은 주요 기능이 구성됩니다.

  • 중앙 라우팅(local-remote) 멀티캐스트 포워딩 모드.

  • 프로토콜 독립 멀티캐스트(PIM). PIM hello 메시지 덕분에 스파인 1이 PIM 지정 라우터(PIM DR)로 선택됩니다.

  • VLAN A 및 B.

    참고:

    이 시나리오에서 VLAN 간 멀티캐스트 포워딩이 제대로 작동하려면, 각 스파인 디바이스에서 모든 VLAN을 구성해야 합니다.

  • VLAN A 및 B와 연결된 IRB 인터페이스.

• VLAN A와 B가 구성된 레이어 2 리프 디바이스로 작동하는 4개의 QFX5100 스위치는 다음과 같습니다.

  • 리프 1과 3은 VLAN A로만 구성됩니다.

  • 리프 2는 VLAN B로만 구성됩니다.

  • 리프 4는 VLAN A와 B로 구성됩니다.

• 멀티캐스트 소스 및 다양한 수신기.

그림 1에 표시된 멀티캐스트 소스가 VLAN A에서 패킷을 전송할 때, 다음과 같은 흐름이 발생합니다.

• Flow 1: Intra-VLAN traffic- 수신 복제 메커니즘에 기반으로, 리프 1은 패킷을 모든 스파인 및 기타 리프 디바이스로 복제하고 전환합니다. VLAN A가 구성된 리프 3과 4는 패킷을 수신하고 연결된 멀티캐스트 수신기로 전달합니다.

• Flow 2: Inter-VLAN traffic- 플로우 1에 설명된 대로 리프 1에서 패킷을 수신하면 PIM DR인 스파인 1은 다음 조치를 취합니다.

  • VLAN B와 연결된 IRB 인터페이스를 통해 패킷을 라우팅합니다.

  • 수신 복제 메커니즘에 기반하여 패킷을 복제하고 다른 스파인 및 리프 디바이스로 전달합니다.

    VLAN B가 구성된 리프 2와 4는 패킷을 수신하고 연결된 멀티캐스트 수신기로 전달합니다.

이 섹션에서는 에지 라우팅 브리징 오버레이의 멀티캐스트 트래픽 플로우에 대해 설명합니다.

그림 2에 표시된 네트워크에는 다음 디바이스가 포함됩니다.

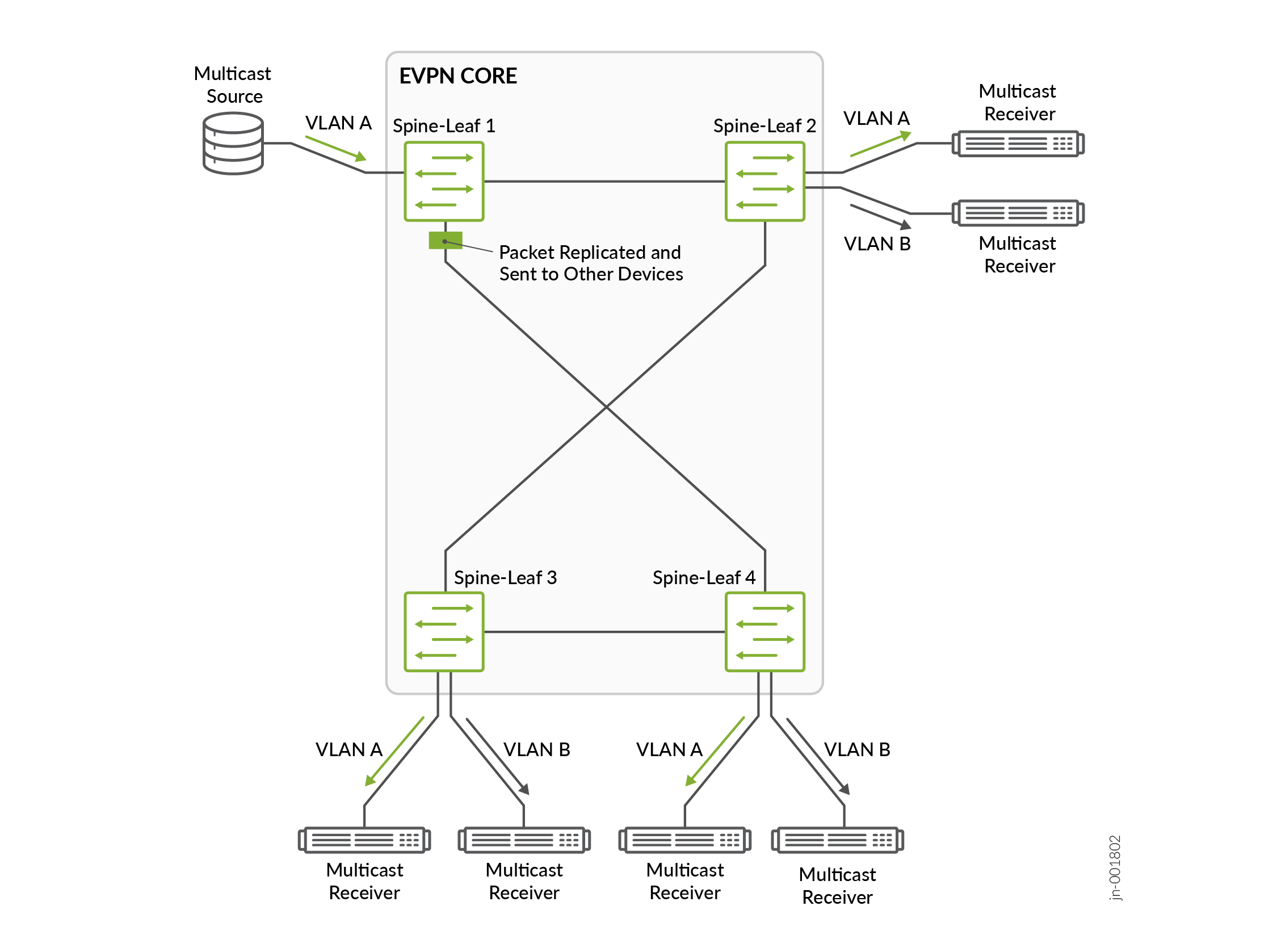

그림 2: 에지 라우팅 브리징 오버레이

• 레이어 3 및 레이어 2 스파인-리프 디바이스로 작동하는 4개의 QFX10002 스위치로, 다음과 같은 주요 기능이 구성됩니다.

  • 에지 라우팅(local-only) 멀티캐스트 포워딩 모드.

  • 핌. 멀티캐스트 포워딩의 에지 라우팅 모드를 지원하기 위해서는 각 스파인-리프 디바이스가 각 VLAN에 대한 PIM DR 역할을 해야 합니다. 스파인-리프 디바이스가 스스로를 PIM DR로 선택할 수 있도록 하려면 각 IRB 인터페이스에 대해 계층에서 [edit protocols pim interface interface-name] 구성 문을 지정합니다 distributed-dr .

  • VLAN A 및 B.

    참고:

    이 시나리오에서 VLAN 간 멀티캐스트 포워딩이 제대로 작동하려면, 각 스파인-리프 디바이스에서 모든 VLAN을 구성해야 합니다.

  • VLAN A 및 B와 연결된 IRB 인터페이스.

• 멀티캐스트 소스 및 다양한 수신기.

그림 2에 표시된 멀티캐스트 소스가 VLAN A에서 패킷을 전송할 때, 다음과 같은 흐름이 발생합니다.

• Flow 1: Intra-VLAN traffic- 수신 복제 메커니즘에 기반으로, 스파인-리프 1 은 패킷을 복제하고 다른 스파인-리프 디바이스로 전환합니다. 스파인-리프 디바이스는 패킷을 VLAN A로 전달합니다. 또한 스파인-리프 2와 3은 패킷을 VLAN A 수신기로 전달합니다.

• Flow 2: Inter-VLAN traffic- 플로우 1에서 설명한 바와 같이 스파인-리프 1에서 패킷을 수신하면 스파인-리프 디바이스는 VLAN B와 연결된 IRB 인터페이스를 통해 패킷을 라우팅합니다. 또한 스파인-리프 2 및 4는 패킷을 VLAN B 수신기로 전달합니다.

중앙 라우팅 모드와 에지 라우팅 모드 사이에는 중요한 차이가 있습니다.

중앙 라우팅 모드에서는 각 VLAN에 대해 PIM-DR로 선택된 스파인 디바이스가 패킷을 복제하여 네트워크의 다른 디바이스로 전송해야 합니다. 복제의 추가 인스턴스는 대역폭을 소비하며, 많은 VLAN이 구성된 경우 잠재적으로 멀티캐스트 패킷으로 EVPN 코어를 플러딩할 수 있습니다.

로컬 전용 모델의 에지 라우팅 모드에서는 멀티캐스트 패킷을 수신하는 첫 번째 스파인-리프 디바이스가 패킷을 복제하여 다른 스파인-리프 디바이스로 보냅니다. 패킷을 수신하면 다른 스파인-리프 디바이스는 패킷을 각 VLAN으로 라우팅하고 멀티캐스트 수신기에 대한 트래픽을 처리하는 액세스 측 인터페이스로 패킷을 보냅니다. 즉, 스파인-리프 디바이스는 패킷을 복제하지 않고 EVPN 코어 대면 인터페이스에서 패킷을 전송하므로 EVPN 코어에서 과도한 대역폭 소비와 혼잡을 방지할 수 있습니다.

또한 OISM 모델은 로컬 전용 모델과 유사한 로컬 라우팅을 사용하여 EVPN 코어에서 멀티캐스트 트래픽 플로우를 최소화합니다. 그러나 OISM을 사용하면 리프 디바이스가 패브릭 외부의 소스에서 패브릭 내부의 수신기로의 멀티캐스트 트래픽 플로우를 효율적으로 처리할 수도 있습니다. OISM은 마찬가지로 패브릭 내부의 멀티캐스트 소스가 패브릭 외부의 멀티캐스트 수신기로 트래픽을 전송할 수 있도록 합니다. OISM 구성 및 운영에 대한 자세한 내용은 EVPN 네트워크의 최적화된 서브넷 멀티캐스트(OISM) 를 참조하십시오.
