EVPN-VXLAN 코어 격리 비활성화 시점 이해하기
기본적으로 EVPN 네트워크의 스파인 및 리프 디바이스는 코어 격리 기능을 구현합니다. 이러한 디바이스 중 하나에서 EVPN BGP 피어링 세션이 모두 손실되는 경우, 코어 격리 기능은 LACP(Link Aggregation Control Protocol)와 함께 작동하여 디바이스의 모든 ESI(Layer 2 Ethernet Segment Identifier) LAG(Link Aggregation Group) 인터페이스를 자동으로 중단합니다.
일부 상황에서는 코어 격리 기능이 유리한 결과를 생성합니다. 그러나 다른 상황에서는 기능이 원하지 않는 결과를 생성하므로 기능을 비활성화하여 방지할 수 있습니다. 다음 섹션에서는 각 경우의 예제 상황에 대해 설명합니다.
사용 사례 1: 코어 격리 기능을 사용하는 경우의 예

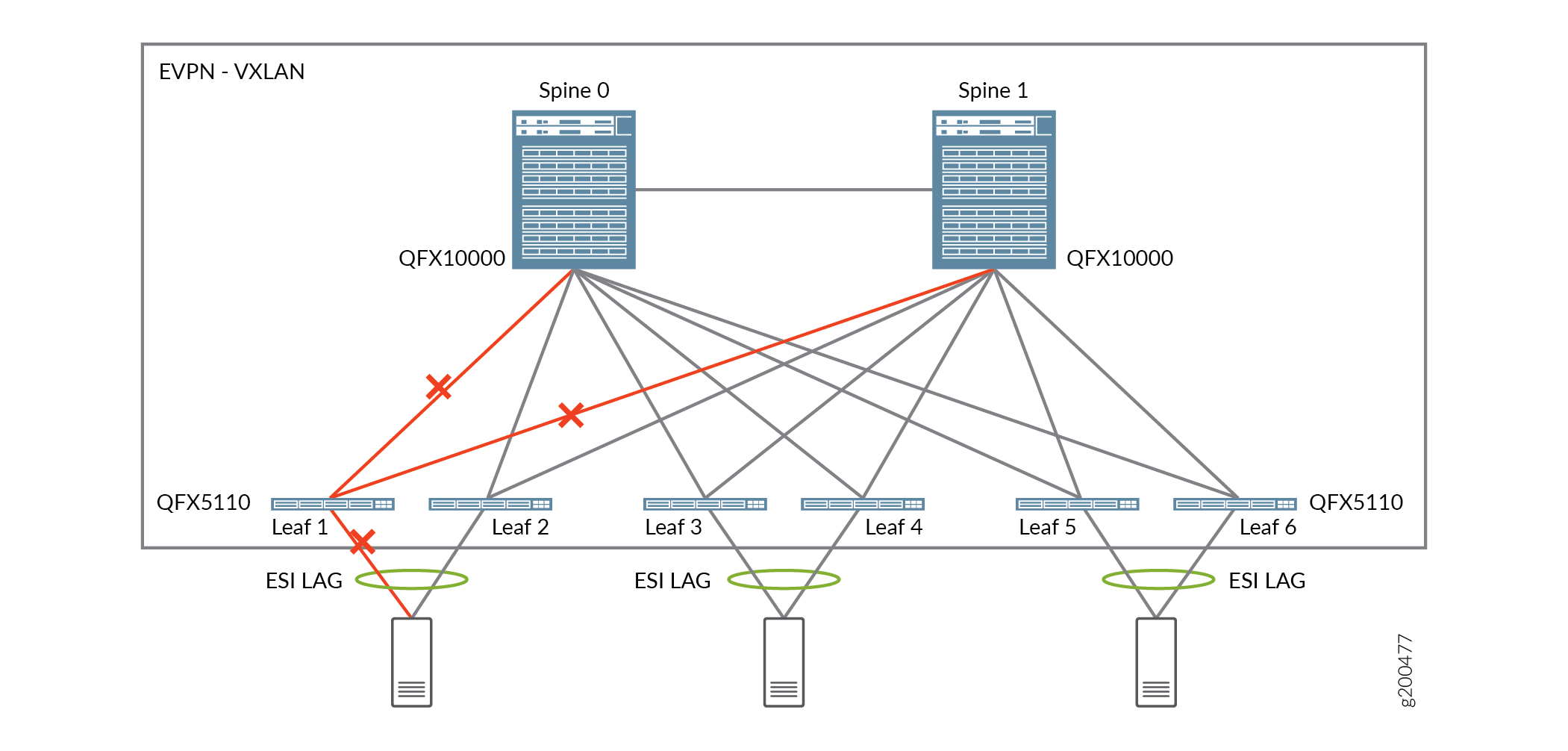

그림 1 은 두 개의 QFX10000 스위치가 EVPN-VXLAN 코어를 형성하는 스파인 디바이스 역할을 하는 토폴로지를 보여줍니다. 이 토폴로지에서는 리프 디바이스 역할을 하는 6개의 QFX5110 스위치가 스파인 디바이스에 액티브-액티브 모드로 멀티호밍되고, 각 서버는 ESI-LAG 인터페이스를 통해 2개의 리프 디바이스로 멀티호밍됩니다.
리프 1과 두 스파인 디바이스 간의 링크가 다운되면 링크를 통해 설정된 BGP 피어링 세션도 다운됩니다. 코어 격리 기능이 기본적으로 활성화되어 있는 상태에서 LACP는 리프 1의 서버 대면 인터페이스를 대기 모드로 설정하여 서버의 모든 트래픽을 차단합니다. 이 경우 코어 격리 기능의 기본 구현은 다음과 같은 이점을 제공합니다.
리프 1에서 양쪽 스파인 디바이스로의 링크가 끊어진 상태에서 서버가 리프 1로 트래픽을 계속 전달하는 것은 이치에 맞지 않습니다.
서버의 트래픽은 리프 1과 두 스파인 디바이스 간의 링크가 다시 올라갈 때까지 리프 2로 우회됩니다.
사용 사례 2: 코어 격리 기능을 비활성화하는 경우의 예

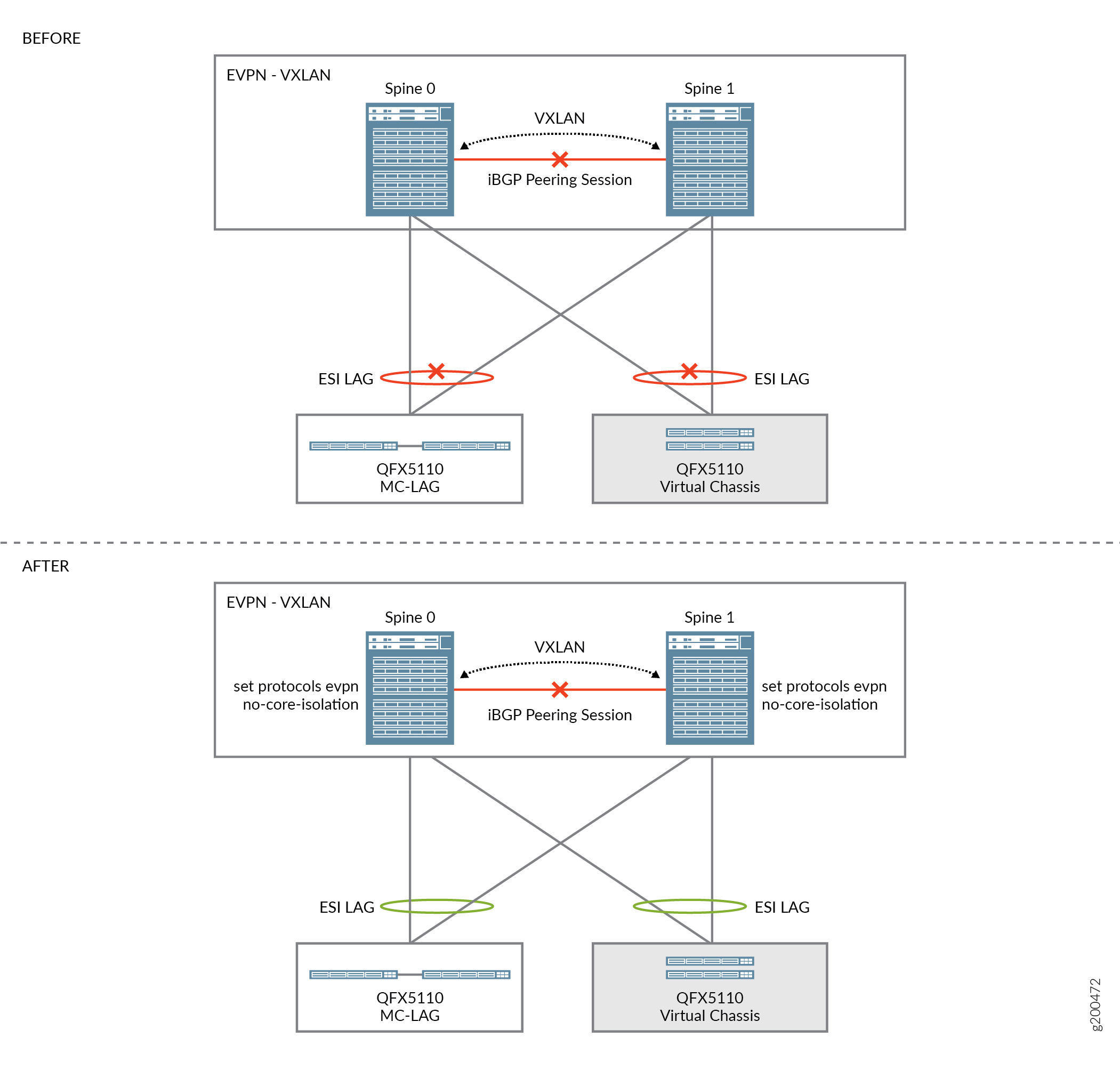

그림 2에 표시된 토폴로지는 멀티섀시 링크 어그리게이션(MC-LAG) 및 버추얼 섀시 환경에서 EVPN-VXLAN 환경으로 마이그레이션되고 있습니다. 이 토폴로지에서 유일한 EVPN-VXLAN 구성 요소는 스파인 디바이스 역할을 하는 두 개의 QFX10000 스위치입니다. 리프(MC-LAG 및 Virtual Chassis) 디바이스 역할을 하는 QFX5110 스위치는 ESI-LAG 인터페이스를 통해 스파인 디바이스에 대한 액티브-액티브 모드로 멀티호밍됩니다.
스파인 0과 스파인 1 간의 링크가 다운되면 마지막으로 설정된 BGP 피어링 세션도 다운됩니다. 코어 격리 기능이 기본적으로 활성화되어 있는 상태에서 LACP는 스파인 0과 1의 리프 대면 인터페이스를 대기 모드로 설정하여 두 리프 디바이스와 주고받는 데이터 트래픽이 손실됩니다. 리프 디바이스 수준에서 구현된 코어 격리 기능을 사용하면 데이터센터 내의 트래픽이 기본적으로 중단되며 이는 바람직하지 않은 결과입니다.
이와 같은 경우, 각 스파인 [edit protocols evpn] 디바이스의 구성 계층 수준에서 코어 격리 기능을 비활성화하도록 설정할 no-core-isolation 수 있습니다. 그림 2의 AFTER 그림을 참조하십시오. 이 문은 글로벌 수준에서만 사용할 수 있으므로 모든 EVPN 라우팅 인스턴스 또는 여러 라우팅 인스턴스가 없는 디바이스의 기본 스위치 인스턴스에 적용됩니다.
변경 내역 테이블
기능 지원은 사용 중인 플랫폼 및 릴리스에 따라 결정됩니다. 기능 탐색기 를 사용하여 플랫폼에서 기능이 지원되는지 확인합니다.
[edit protocols evpn] 설정하여
no-core-isolation 코어 격리 기능을 비활성화할 수 있습니다.
