예: 통합 인터페이스에서 스케줄링 모드 구성

링크 보호(link-protect) 또는 비 링크 보호(non-link-protect) 모드에서 집계된 인터페이스에서 큐잉 또는 셰이핑 매개변수와 같은 서비스 등급 매개변수를 구성할 수 있습니다. 유닛별 스케줄러, 계층적 스케줄러 또는 물리적 및 논리적 인터페이스 수준에서 이러한 매개변수를 구성할 수 있습니다. 또는 모드에서 scale replicate 작동하도록 통합된 인터페이스를 구성하여 이러한 매개 변수가 적용되는 방식을 제어할 수 있습니다.

다음과 같은 라우터에 이러한 매개 변수를 적용할 수 있습니다.

• EQ DPC상의 MX 시리즈 라우터 인터페이스

• Junos OS Release 10.2를 통해 MIC 또는 MPC상에서 MX 시리즈 라우터 인터페이스(비 링크 보호 모드 전용)

• M120 또는 M320 라우터

• IQ2 PIC의 T 시리즈 라우터 인터페이스

• PTX 시리즈 패킷 전송 라우터

링크 보호되지 않는 모드에서 작동하는 통합 인터페이스에 대해 적용된 매개 변수를 구성할 수 있습니다. 링크 보호 모드에서는 번들의 링크 하나가 한 번에 활성화됩니다(다른 링크는 백업 링크임). 스케줄러를 확장하거나 복제할 수 없습니다. 링크 보호되지 않는 모드에서는 번들의 모든 링크가 활성 상태이며 트래픽을 전송합니다. 하지만 백업 링크는 없습니다. 링크가 링크 보호되지 않는 모드에서 링크에 실패하거나 번들에 추가되면 링크의 트래픽은 활성 링크 간에 재분배됩니다.

어그리게이션된 인터페이스를 위한 스케줄링 모드를 설정하려면 계층 레벨에서 [edit class-of-service interfaces aen] 구성된 인터페이스 개수인 n 명령문 또는 replicate 옵션을 member-link-scheduler 포함합니다scale.

기본적으로 명령문을 포함하지 member-link-scheduler 않으면 스케줄러 매개 변수가 모드의 구성원 링크에 scale 적용됩니다("Equal Division 모드"라고도 함).

어그리게이션된 Ethernet 인터페이스는 평소처럼 구성됩니다. 통합 Ethernet 인터페이스 구성에 대한 자세한 내용은 라우팅 디바이스용 Junos OS 네트워크 인터페이스 라이브러리를 참조하십시오.

다음 예제는 인터페이스에서 모드를 ae0 설정하고 인터페이스 replicate 의 모드를 ae1 설정합니다scale.

참고:

이 명령문은 member-link-scheduler 집계된 인터페이스에 대해서만 나타납니다. 링크 보호되지 않는 모드에서 통합된 인터페이스에 대해 이 명령문을 구성합니다. 링크 보호 모드에 대한 자세한 내용은 네트워크 인터페이스 구성 가이드를 참조하십시오.

통합 인터페이스는 계층적 스케줄러와 유닛별 스케줄러를 모두 지원합니다.

참고:

이 traffic-control-profiles 문은 PTX 시리즈 패킷 전송 라우터에 대해 지원되지 않습니다.

인터페이스 매개 변수가 명령문 옵션을 member-link-scheduler 사용하는 scale 경우 계층적 스케줄러가 구성되면 구성에서 [edit class-of-service traffic-control-profiles traffic-control-profile-name] 다음 매개 변수가 egress에서 확장됩니다.

• shaping-rate (PIR)

• guaranteed-rate (CIR)

• delay–buffer-rate

인터페이스 매개 변수가 명령문 옵션을 member-link-scheduler 사용하는 scale 경우, 장치별 스케줄러가 구성될 때 구성에서 [edit class-of-service schedulers scheduler-name] 다음 매개 변수가 egress에 따라 확장됩니다.

• transmit-rate

• buffer-size

참고:

인터페이스의 인터페이스 집합 수준에서 계층적 스케줄러를 ae 적용할 수 없습니다. (인터페이스 집합은 인터페이스에서 ae 구성할 수 없습니다.)

비 링크 보호 모드의 인터페이스에서는 다음과 같은 구성 매개변수가 지원 ae 되지 않습니다.

• 입력 스케줄러 맵

• 트래픽 제어 프로파일 입력

• 입력 셰이핑 속도

다음과 같은 구성 규칙도 지원되지 않습니다.

• 명령문의 input-traffic-control-profile-remaining 확장.

• scheduler-map-chassis 명령문 및 derived 인터페이스에 대한 ae 옵션. 섀시 스케줄러 맵은 물리적 인터페이스 아래에 적용되어야 합니다.

• 동적 및 demux 인터페이스는 번들의 일부로 ae 지원되지 않습니다.

또는 replicate 옵션이 구성 member-link-scheduler 되었는지 여부에 scale 따라 명령문은 각각 스케일 모드("equal division mode"라고도 함) 또는 복제 모드에서 작동합니다.

확장형 모드에서 VLAN은 인터페이스의 여러 구성원 링크를 통해 전송될 수 있는 여러 플로우를 ae 가질 수 있습니다. 마찬가지로 멤버 링크는 번들의 모든 VLAN에서 트래픽을 수신할 ae 수 있습니다. 스케일드 모드에서 물리적 인터페이스 대역폭은 번들의 모든 구성원 링크 ae 간에 동일하게 분할됩니다.

스케일드 모드에서 다음 스케줄러 매개 변수 값은 구성원 링크 간에 동일하게 분할됩니다.

• 트래픽 제어 프로파일을 사용하여 매개 변수를 구성하면 확장된 매개 변수는 셰이핑 속도, 보장된 속도 및 지연 버퍼 속도입니다.

• 스케줄러 맵을 사용하여 매개 변수를 구성하면 확장된 매개 변수는 전송 속도 및 버퍼 크기입니다. 초당 비트(bps)로 구성하면 셰이핑 속도도 확장됩니다. 사용 가능한 인터페이스 대역폭의 비율로 구성하면 셰이핑 속도는 확장되지 않습니다.

예를 들어, 3개의 링크로 ae 이루어진 라우터 R1과 R2 간의 번들을 생각해 보십시오. 이들은 ge-0/0/1, ge-0/0/2 ge-0/0/3 (ae0) R1ge-1/0/0에서, 그리고 , ge-1/0/2 ge-1/0/1(ae2)R2에 있습니다. R1 ae0.0 의 번들에는 2개의 논리적 인터페이스(유닛)도 구성 ae0 됩니다ae0.1.

R1 ae0의 트래픽 제어 프로파일은 다음과 같이 구성됩니다.

• ae0 (물리적 인터페이스 레벨)의 PIR은 450Mbps입니다.

• ae0.0 (논리적 인터페이스 수준에서 VLAN 100)는 150Mbps의 PIR과 90Mbps의 CIR을 가지고 있습니다.

• ae0.1 (논리적 인터페이스 수준에서 VLAN 200)는 90Mbps의 PIR과 60Mbps의 CIR을 가합니다.

스케일드 모드 ae0 에서, PIR는 먼저 멤버 물리적 인터페이스 간에 분할됩니다. 3개의 구성원이 존재하기 때문에 각 구성원은 파생된 값으로 450/3 = 150Mbps를 받습니다. 따라서 멤버 인터페이스에 대한 확장된 PIR은 각각 150Mbps입니다.

그러나 2개의 논리적 인터페이스(ae0.0및) 및 ae0.1VLAN(100 및 200)도 있습니다ae0. 트래픽은 번들에 있는 3개의 물리적 인터페이스(ge-0/0/1또는ge-0/0/2ge-0/0/3)에 남을 수 있습니다. 따라서 두 개의 파생된 논리적 인터페이스가 구성원 링크에 추가되어 2개의 VLAN을 나타냅니다.

이제 링크의 물리적 인터페이스에는 6개의 논리적 인터페이스가 존재하여 번들을 구성 ae 하고, 한 세트는 VLAN 100을, 다른 하나는 VLAN 200을 위한 것입니다.

• ge-0/0/1.0 및 ge-0/0/1.1

• ge-0/0/2.0 및 ge-0/0/2.1

• ge-0/0/3.0 및 ge-0/0/3.1

구성된 ae0.0 트래픽 제어 프로파일 매개 변수는 모든 기본 논리적 인터페이스(단위 0)에 걸쳐 분할됩니다. 이와 동일한 방식으로 구성된 ae0.1 트래픽 제어 프로파일 매개 변수는 모든 기본 논리적 인터페이스(Unit 1s)에 걸쳐 분할됩니다.

따라서 인터페이스에서 스케일드 매개변수의 파생된 값은 다음과 같습니다.

• ge-0/0/1.0 및 ge-0/0/2.0 ge-0/0/3.0, 각 CIR = 90/3 = 30Mbps, 각 PIR = 150/3 = 50Mbps.

• ge-0/0/1.1 및 ge-0/0/2.1 ge-0/0/3.1, 각 CIR = 60/3 = 20Mbps, 각 PIR = 90/3 = 30Mbps.

스케일드 값은 그림 1에 표시되어 있습니다.

확장 모드에서 새 구성원 링크가 번들에 추가되거나 기존 멤버 링크가 제거되거나 실패하면 확장 요소(활성 링크 수에 따라)가 재계정되고 새로운 스케줄러 또는 트래픽 제어 프로파일 매개변수가 재할당됩니다. PIR, CIR 및 버퍼 매개변수만 재평가됩니다. 다른 모든 매개 변수는 단순히 각 수준에서 복사됩니다.

참고:

명령어에서 show class-of-service scheduler-map 명시적으로 구성된 대신 확장 모드에서 파생된 값은 확장 요소의 값을 나타내는 접미사 n 로 &**sf**n 플래그가 지정됩니다.

다음 샘플은 확장 요소에 관계없이 명명된 smap-all-abs 스케줄러 맵의 출력을 보여줍니다.

참고:

자식 인터페이스의 구성 시기에 따라 다양한 확장 요소로 생성된 여러 스케줄러 맵이 있을 수 있습니다. 예를 들어 상위 인터페이스에 활성 자식이 두 개뿐인 경우 2의 확장 요소를 가진 새로운 스케줄러 맵이 생성됩니다. 스케줄러 맵 이름은 smap-all-abs&**sf**2.

스케일드 모드와 달리 복제 모드에서는 구성된 스케줄러 매개 변수가 번들의 모든 구성원 링크 ae 간에 분할되지 않고 복제됩니다.

복제 모드에서는 다음 스케줄러 매개 변수 값이 구성원 링크 및 논리적 인터페이스 간에 복제됩니다.

• 트래픽 제어 프로파일을 사용하여 매개 변수를 구성하면 복제된 매개 변수는 셰이핑 속도, 보장된 속도 및 지연 버퍼 속도입니다.

• 스케줄러 맵을 사용하여 매개 변수를 구성하면 복제된 매개 변수는 전송 속도 및 버퍼 크기입니다.

라우터 R1과 R2 간의 예제 구성에서 스케줄러 매개변수가 명령문 및 옵션과 함께 member-link-scheduler replicate 적용되면 다음 매개 변수가 적용됩니다.

• ae0 PIR는 멤버 물리적 인터페이스 간에 복사됩니다. 각각은 PIR로 450Mbps를 수신합니다.

• 각 논리적 인터페이스 유닛 .0에 대해 구성된 PIR 및 CIR ae0.0 이 복제됩니다(복사). 각 논리적 인터페이스 유닛 .0 은 150Mbps의 PIR과 90Mbps의 CIR을 수신합니다.

• 각 논리적 인터페이스 유닛 .1에 대해 구성된 PIR 및 CIR ae0.1 이 복제됩니다(복사). 각 논리적 인터페이스 유닛 .1 은 90Mbps의 PIR과 60Mbps의 CIR을 수신합니다.

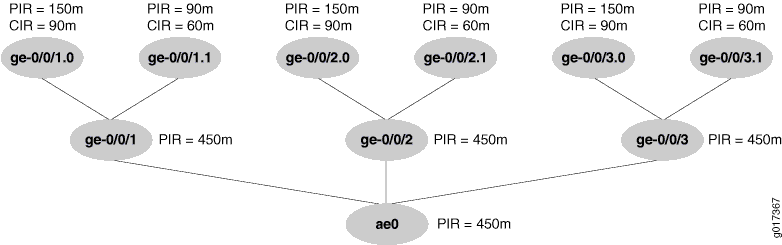

복제된 값은 그림 2에 표시되어 있습니다.

복제 모드에서 새 구성원 링크가 번들에 추가되거나 기존 구성원 링크가 제거되거나 실패하면 값이 필요한 수준에서 복사되거나 삭제됩니다.
