CTP 번들에 대한 직렬 루프 개요

직렬 루프를 사용하여 네트워크의 문제를 진단할 수 있습니다. 직렬 루프는 다음과 같은 방향으로 설정합니다.

  • 직렬 인터페이스 및 연결된 고객 장치 쪽으로.

  • IP 네트워크 및 원격 고객 디바이스로 향합니다.

직렬 루프는 투명 회로에서 실행되지 않을 수 있습니다. 직렬 루프 기능은 인터페이스의 SD 및 RD 신호를 지정된 방향으로 연결하며 투명 회로가 SD 및 RD 신호를 사용하여 데이터를 전송하는 경우에만 작동합니다.

CTP 네트워크의 정상적인 데이터 플로우

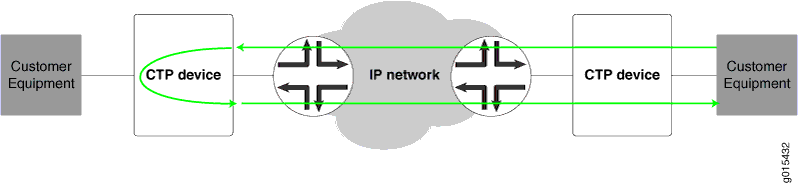

그림 1 은 네트워크를 통한 일반적인 데이터 흐름을 보여줍니다.

그림 1: 일반적인 데이터 흐름 Normal Data Flow

시리얼 인터페이스에 대한 시리얼 루프

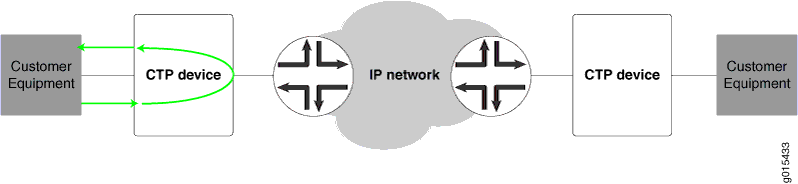

그림 2 는 인터페이스 및 로컬 고객 디바이스로의 시리얼 루프에 대한 데이터 플로우를 보여줍니다.

인터페이스로 향하는 직렬 루프는 IP 네트워크로 향하는 직렬 인터페이스에서 직렬 인터페이스로 다시 도착하는 데이터를 루프합니다. 데이터는 여전히 직렬 인터페이스에서 IP 네트워크로 전송되지만 IP 네트워크에서 직렬 인터페이스로의 데이터는 차단됩니다.

그림 2: 인터페이스에 Serial Loop to the Interface 대한 직렬 루프

네트워크에 대한 직렬 루프

그림 3 은 네트워크로 향하는 직렬 루프의 데이터 흐름을 보여줍니다.

IP 네트워크로 향하는 직렬 루프는 직렬 인터페이스로 향하는 IP 네트워크에서 IP 네트워크와 원격 고객 디바이스로 다시 도착하는 데이터를 루프합니다. 데이터는 여전히 IP 네트워크에서 직렬 인터페이스로 전송되지만 직렬 인터페이스에서 IP 네트워크 및 원격 고객 디바이스로의 데이터는 차단됩니다.

그림 3: 네트워크에 Serial Loop to the Network 대한 직렬 루프
