DCI(Data Center Interconnect) 구성

Data Center Interconnect 개요

CEM을 사용하여 인터넷 또는 엔터프라이즈 네트워크와 같은 WAN을 통해 여러 데이터 센터를 상호 연결할 수 있습니다. 주니퍼는 레이어 3 VPN이나 EVPN/MPLS가 아닌 EVPN/VXLAN을 기반으로 DCI를 지원합니다.

한 데이터센터의 논리적 라우터(VRF 라우팅 인스턴스)에 연결된 여러 테넌트는 다른 데이터센터의 논리적 라우터에 연결된 테넌트와 경로를 교환할 수 있습니다.

이 섹션에서 설명하는 구현은 데이터센터 간에 EBGP 피어링을 사용합니다.

Data Center Interconnect 구성 개요

이 그림 1에서는 데이터센터 1 (DC1)과 데이터센터 2(DC2) 사이에 DCI를 구성합니다. 데이터센터 간의 물리적 연결은 WAN 클라우드의 백본 디바이스를 통해 제공됩니다. DC1에서는 보더 리프에서 WAN 클라우드에 연결합니다. DCI2에서는 보더 스파인에서 WAN 클라우드에 연결합니다. 경계 디바이스와 WAN 클라우드의 디바이스 간의 라우팅 프로토콜로 BGP를 사용하고 있습니다.

그림 1: DC1과 DC2 Data Center Interconnect Between DC1 and DC2 간의 데이터센터 상호 연결

DCI 구성 개요

CEM을 사용하면 두 데이터 센터의 DCI(Data Center Interconnect)를 자동화할 수 있습니다. 동일한 CEM 클러스터를 사용하여 개별 패브릭에서 여러 데이터 센터를 구성할 수 있습니다.

데이터센터 1과 데이터센터 2 간의 DCI 구성:

  1. DCI에 사용되는 스파인 및 경계 리프에 디바이스 역할 할당

  2. 언더레이에서 EBGP 피어링 구성

  3. 가상 네트워크 만들기

  4. 논리적 라우터 생성

  5. Data Center Interconnect 생성

  6. WAN 클라우드 디바이스에서 BGP 피어를 구성합니다.

경계 스파인 및 경계 리프 장치에 대한 장치 역할 할당

이 절차에서는 DCI에 사용되는 보더 리프 및 보더 스파인 디바이스에 대한 역할을 할당합니다.

역할을 할당하려면 다음을 수행합니다.

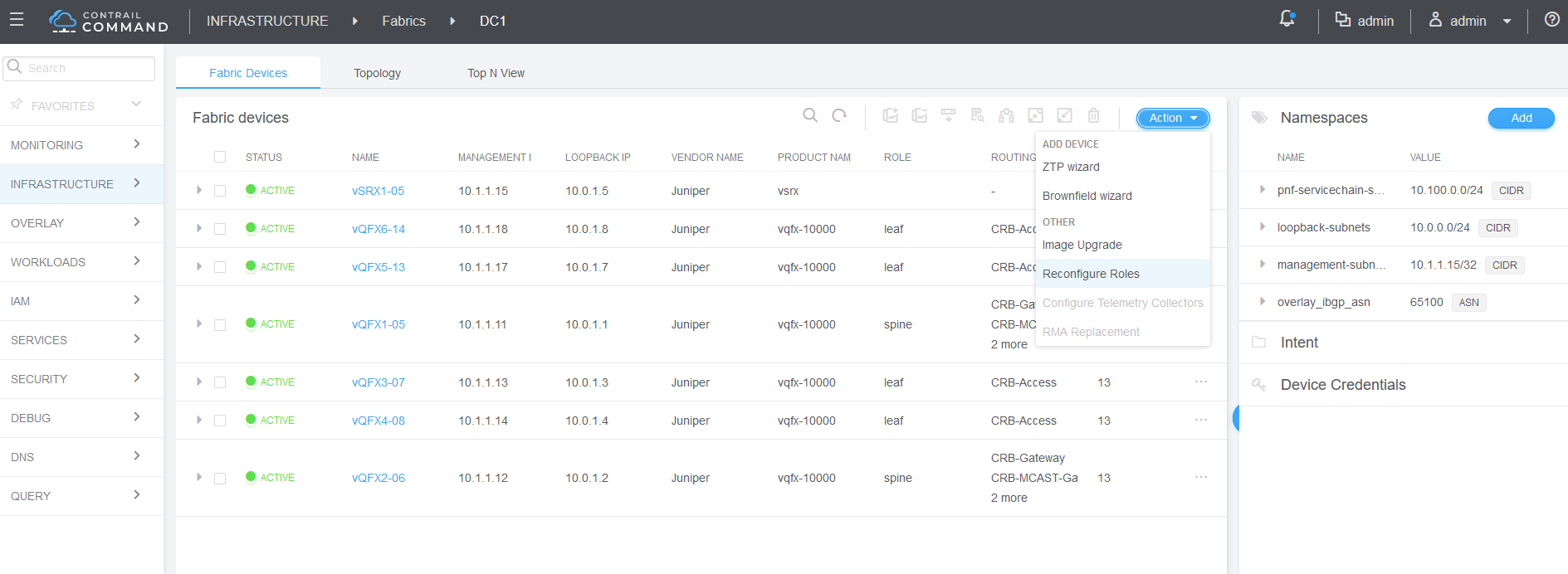

  1. Fabric Devices summary(패브릭 디바이스 요약) 화면에서 Action(작업)> Reconfigure Roles(역할 재구성)를 선택합니다.

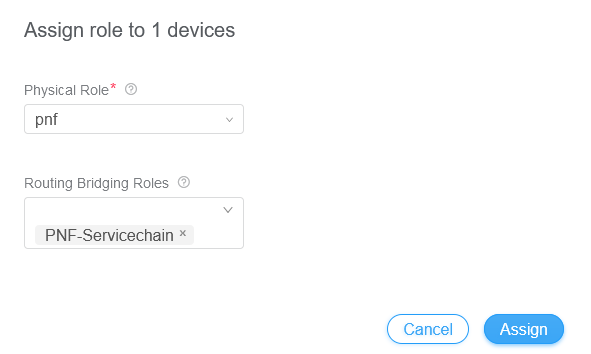

  2. 스파인 디바이스 옆에 있는 Assign Roles(역할 할당)를 선택합니다.
  3. 다음 역할이 할당되어 있는지 확인합니다.

    DC1에서 다음과 같이 역할을 설정합니다.

    • 경계 리프—CRB 액세스, CRB 게이트웨이, DCI 게이트웨이

    • 스파인—CRB 게이트웨이, 경로 리플렉터

    • 서버 리프—CRB 액세스

    DC2에서 역할을 다음과 같이 설정합니다.

    • 경계 스파인—CRB 게이트웨이, DCI 게이트웨이, 경로 리플렉터

    • 리프—CRB 액세스

    역할에 대한 설명은 디바이스 역할을 참조하십시오.

BGP 피어링 수동 구성

디바이스에 CRB 게이트웨이 또는 DCI 게이트웨이 역할을 할당하면 CEM은 패브릭 간의 IBGP 오버레이 피어링을 자동으로 구성합니다. 구현에서는 DC1의 스파인 및 보더 리프 디바이스와 DC2의 보더 스파인 디바이스 간에 BGP 피어링을 만듭니다.

CEM은 데이터 센터가 서로 직접 연결되어 있지 않을 때 항상 자동으로 언더레이를 구성할 수 없습니다. 이 경우 CEM에는 DCI 게이트웨이 역할이 있는 디바이스의 두 데이터센터 간에 루프백 간 연결성이 필요합니다.

우리는 MX 시리즈 라우터를 클라우드 디바이스로 사용하고 있습니다. 클라우드 디바이스에서 경계 리프 디바이스 및 경계 스파인 디바이스를 BGP 피어로 구성합니다.

  1. 클라우드 장치에서 다음을 구성합니다.
  2. DC1 경계 리프 1에서 MX 디바이스를 BGP 피어로 구성합니다.
  3. DC1 경계 리프 2에서 MX 디바이스를 BGP 피어로 구성합니다.
  4. DC2 경계 스파인 1에서 MX 디바이스를 BGP 피어로 구성합니다.
  5. DC2 경계 스파인 2에서 MX 라우터를 피어로 구성합니다.

가상 네트워크 구성

각 데이터 센터에 가상 네트워크를 만들고 있습니다. 가상 네트워크를 사용하면 동일한 네트워크의 호스트가 서로 통신할 수 있습니다. 이는 각 호스트에 VLAN을 할당하는 것과 같습니다.

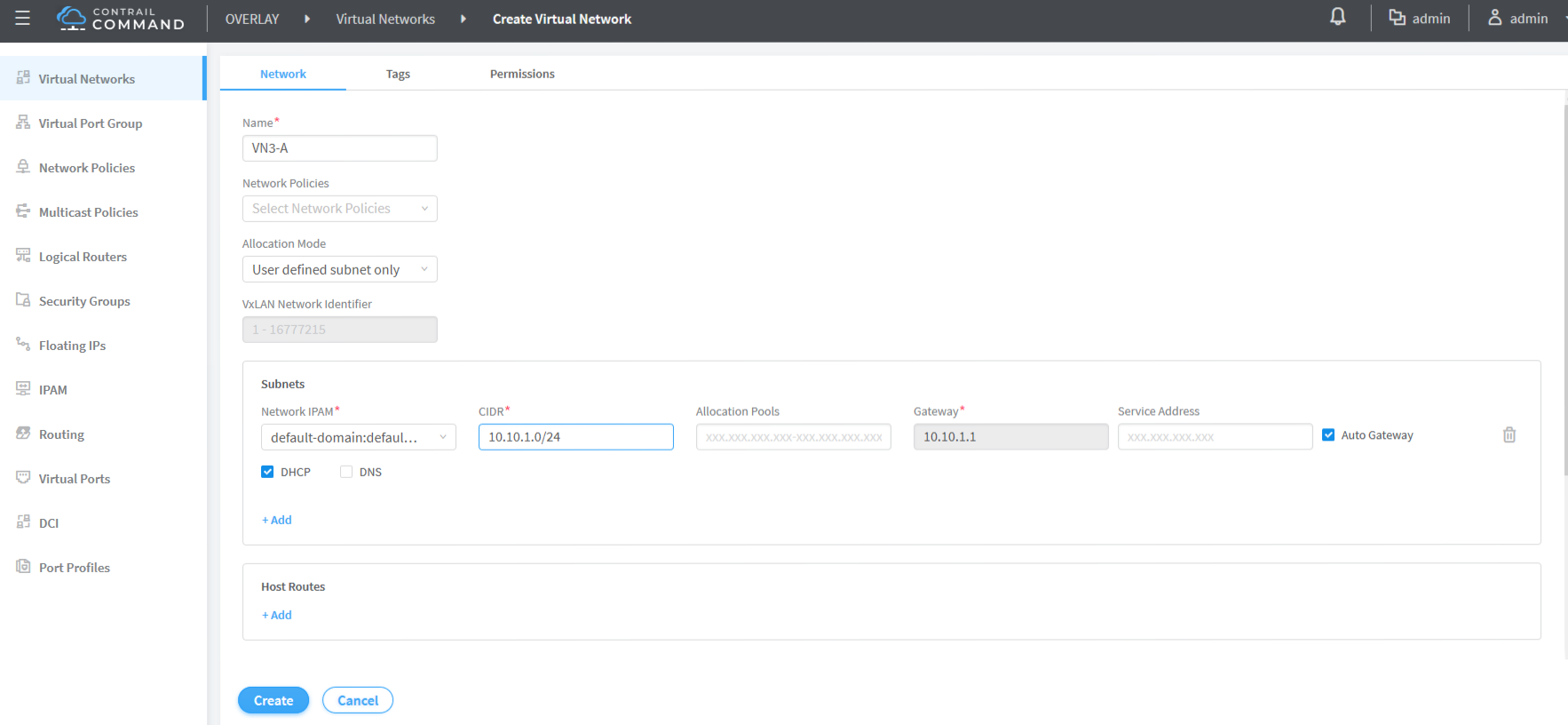

가상 네트워크를 만들려면:To create a virtual network:

  1. 오버레이 > 가상 네트워크(Overlay Virtual Networks)로 이동하고 생성(Create)을 클릭합니다.

    가상 네트워크 화면이 나타납니다.

  2. 다음과 같이 두 개의 가상 네트워크를 만듭니다.

    필드

    VN3-A 구성

    VN3-B 구성

    이름

    VN3-A (VN3-A)

    VN3-B (영어)

    할당 모드

    사용자 정의 서브넷만 해당

    사용자 정의 서브넷만 해당

    서브넷

    네트워크 IPAM

    기본값 도메인 : 기본값 pruject : 기본값 ...

    기본값 도메인 : 기본값 pruject : 기본값 ...

    Cidr

    10.10.1.0/24

    10.10.2.0/24

    게이트웨이

    10.10.1.1

    10.10.2.1

가상 포트 그룹 생성

가상 네트워크에 인터페이스를 추가하도록 VPG를 구성합니다. VPG를 생성하려면:

  1. Overlay > Virtual Port Group(가상 포트 그룹 오버레이)으로 이동하고 Create(생성)를 클릭합니다.

    Create Virtual Port Group(가상 포트 그룹 생성) 화면이 나타납니다.

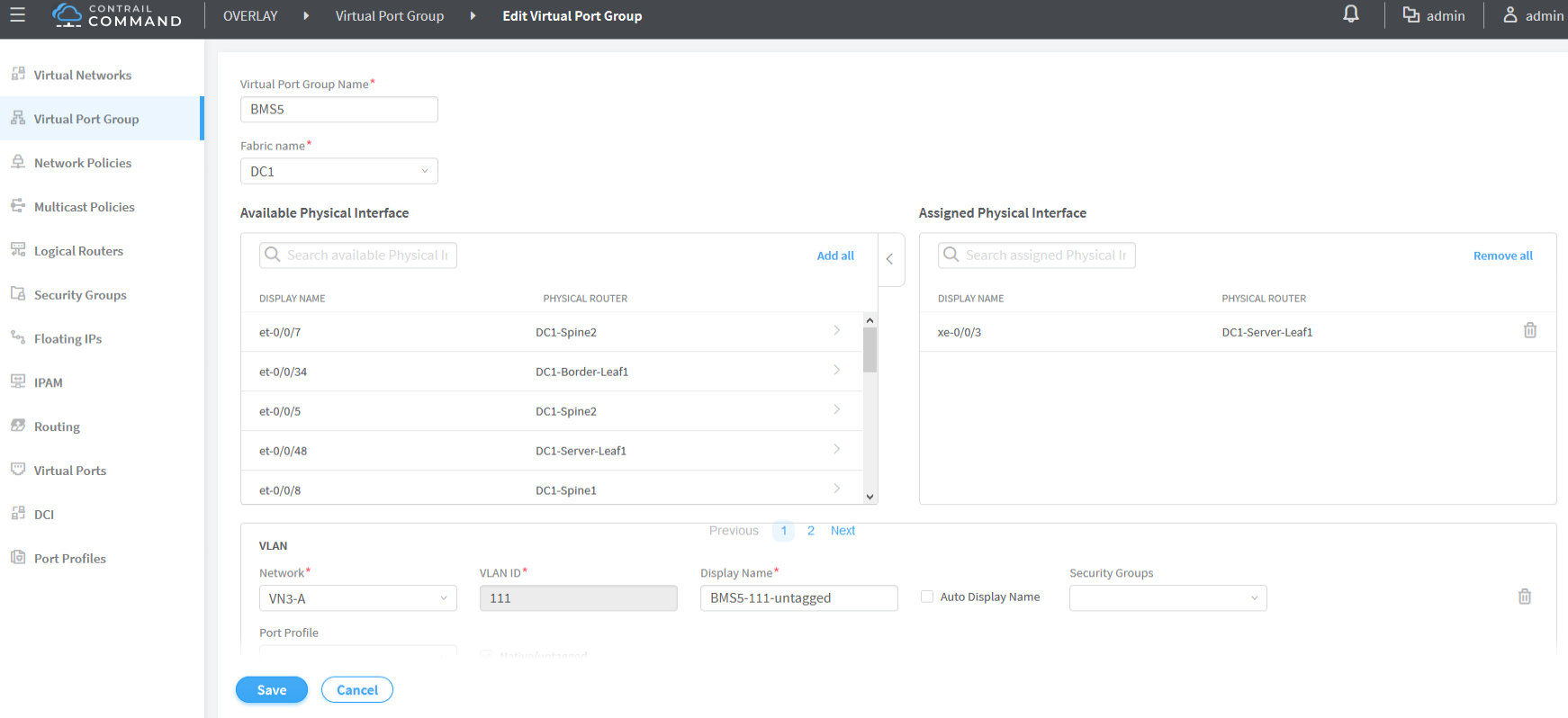

  2. 다음 표에 표시된 값으로 두 개의 VPG를 생성합니다.

    물리적 인터페이스를 할당하려면 Available Physical Interface(사용 가능한 물리적 인터페이스)에서 인터페이스를 찾습니다. 여러 페이지의 인터페이스가 있을 수 있습니다. 인터페이스를 할당된 물리적 인터페이스(Assigned Physical Interface)로 이동하려면 인터페이스 옆에 있는 > 클릭합니다.

    이름

    비엠에스5

    비엠에스6

    할당된 물리적 인터페이스

    xe-0/0/3:0

    (DC1-서버-리프 1)

    xe-0/0/3:0

    (DC1-서버-리프2)

    네트워크 (가상 네트워크)

    VN3-A (VN3-A)

    VN3-B (영어)

    VLAN ID

    111

    112

논리적 라우터 생성

CEM은 논리 라우터(LR)를 사용하여 경계 스파인 또는 경계 리프 장치에 IRB 인터페이스가 있는 각 논리 라우터에 대해 VRF(가상 라우팅 및 포워딩) 라우팅 인스턴스를 만듭니다.

  1. 오버레이 > 논리적 라우터(Overlay Logical Routers)로 이동하고 생성(Create)을 클릭합니다.

    논리적 라우터 화면이 나타납니다.

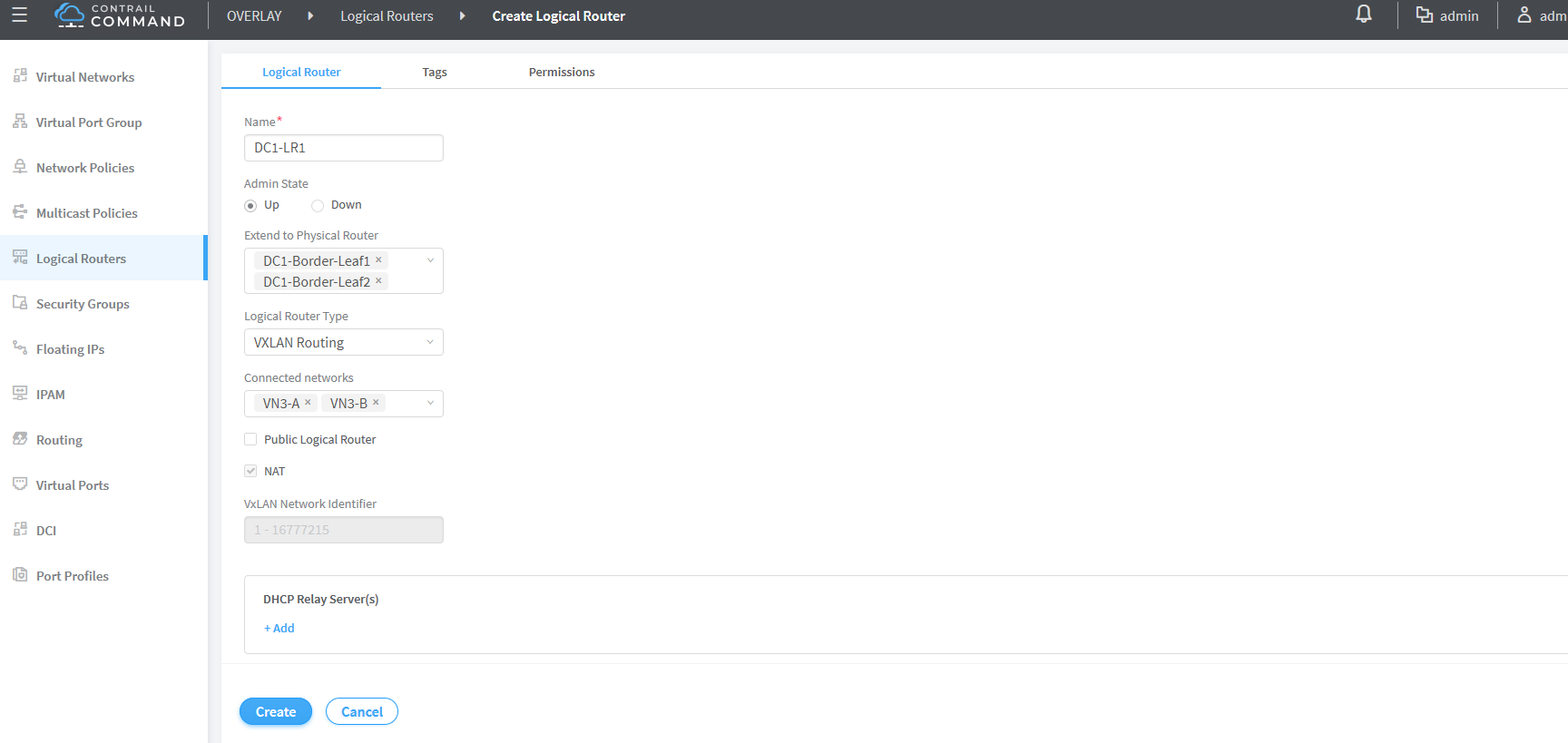

  2. 논리적 라우터 화면에서 논리적 라우터를 생성합니다.

    필드

    DC1-LR1 구성

    이름

    DC1-LR1

    물리적 라우터로 확장

    DC1-테두리-리프1

    DC1-테두리-리프2

    논리적 라우터 유형

    VXLAN 라우팅

    커넥티드 네트워크

    VN3-A (VN3-A)

    VN3-B (영어)

Data Center Interconnect 생성

DCI 구성은 두 데이터센터 간의 연결을 설정합니다. DCI를 추가하면 CEM은 DC1과 DC2의 경계 리프 및 경계 스파인 디바이스 사이의 BGP 피어에 추가됩니다 family EVPN .

  1. 오버레이(Overlay) > DCI 인터커넥트(DCI Interconnect)를 클릭합니다.

    DCI 편집(Edit DCI) 화면이 나타납니다.

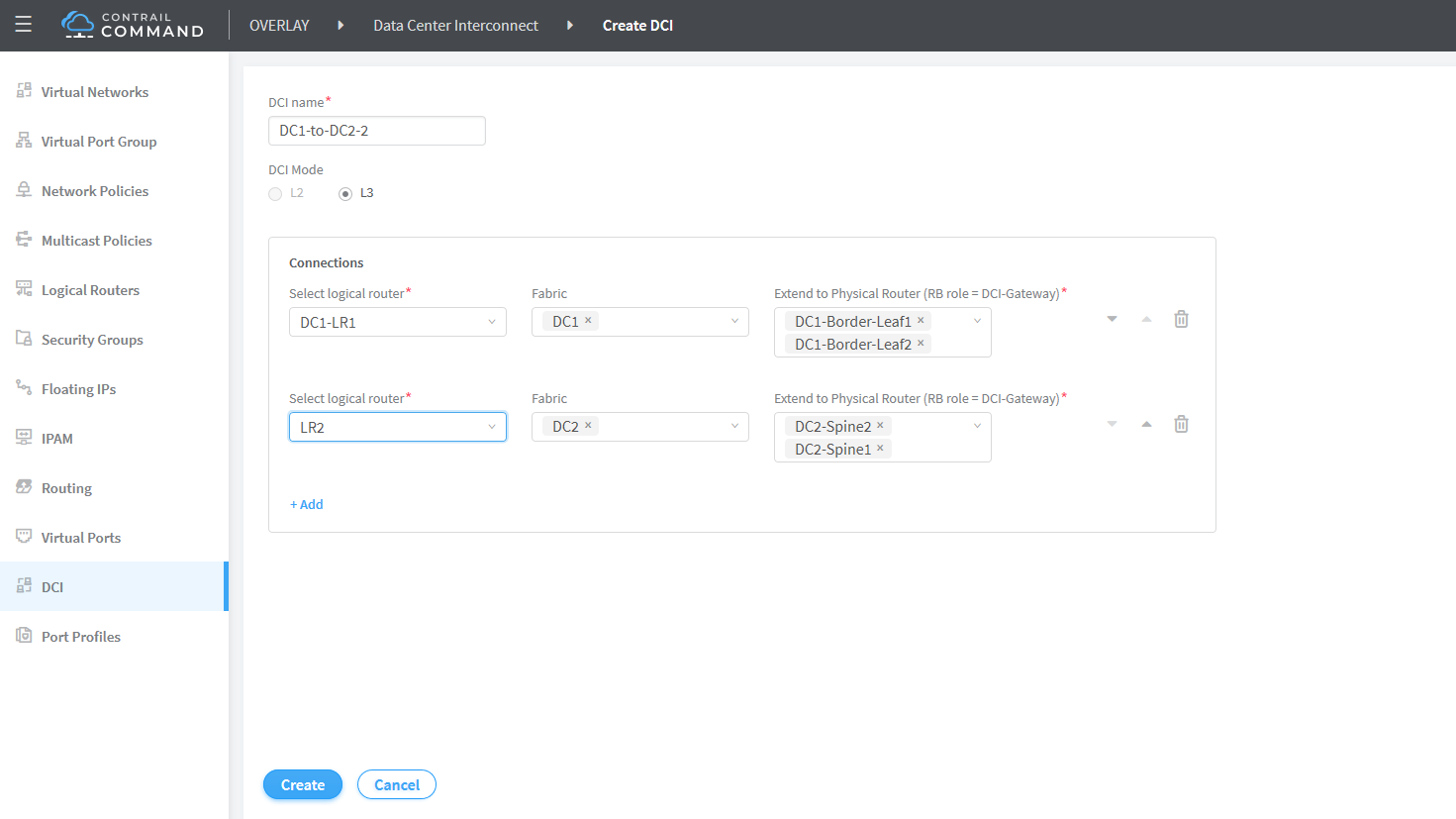

  2. 그림과 같이 화면을 채웁니다.

Data Center Interconnect 확인

DCI가 작동하는지 확인하기 위해 한 데이터 센터의 가상 네트워크에 있는 서버에서 다른 데이터 센터에 있는 가상 네트워크의 서버로 ping합니다.

  1. BMS6(DC1 서버 리프 2)에서 BMS3(DC2 리프 3)으로 ping 실행
  2. BMS6(DC1 서버 리프 2)에서 BMS1(DC2 리프 1)로 ping 실행
