옵티컬 트랜시버 분석 보고서

이 주제는 Apstra GUI에서 생성할 수 있는 옵티컬 트랜시버 보고서에 대한 개요를 제공합니다. 이 보고서를 생성하는 방법에 대한 자세한 내용은 분석 보고서 생성을 참조하십시오.

옵티컬 트랜시버(XCVR) 보고서는 옵티컬 트랜시버, 텔레메트리 패턴 및 추세를 분석합니다.

옵티컬 인터페이스에 대한 내장된 텔레메트리는 옵티컬 트랜시버 프로브에서 분석됩니다. 보고서를 생성하려면 옵티컬 인터페이스에 대한 내장된 텔레메트리를 분석하는 데 필요한 프로브를 활성화해야 합니다. 프로브는 트랜시버에 지정된 제조업체의 기본 임계값에 대한 실시간 값을 확인하고 각 인터페이스에 대한 통계를 요약합니다. 지정된 기간 내에 임계값이 초과되면 프로브는 인터페이스를 변칙으로 표시하고 이상을 발생시킵니다.

옵티컬 트랜시버 프로브는 다음과 같은 텔레메트리 데이터를 기반으로 옵티컬 통계를 모니터링합니다.

  • 온도: 물리적 포트의 섭씨(C)로 측정(인터페이스 통계)

  • 전압: 물리적 포트의 볼트(V) 단위로 측정(인터페이스 통계)

  • 송신 전력 레벨: 각 옵티컬 레인의 데시벨-밀리와트(dBm)로 측정(레인 통계)

  • 수신 전력 레벨: 각 옵티컬 레인의 데시벨-밀리와트(dBm)로 측정(레인 통계)

  • 송신 바이어스: 각 옵티컬 레인의 밀리암페어(mA) 단위로 측정 (레인 통계)

인터페이스 기반 메트릭 분석

이 섹션에서는 옵티컬 트랜시버에 대한 인터페이스 기반 온도 메트릭을 분석합니다. 차트는 온도 측정값 분석의 예를 제공합니다. 동일한 방법을 사용하여 전압을 측정할 수 있습니다.

공급업체/부품 재고 원형 차트

그림 1은 공급업체 및 부품별로 그룹화된 트랜시버 수를 보여줍니다. 수집기는 하드웨어에서 트랜시버 벤더 및 모델 번호를 검색하고 이 정보를 파이 차트로 집계합니다. 파이 차트는 서로 다른 공급업체와 부품 간의 상대적인 부분을 표시하여 데이터 센터에서 관찰되는 정확한 부품 수를 제공합니다. 그림 2 는 10GBASE LR 또는 40GBASE LX4와 같이 사용 중인 미디어 유형을 기반으로 동일한 유형의 트랜시버 인벤토리 정보를 보여줍니다.

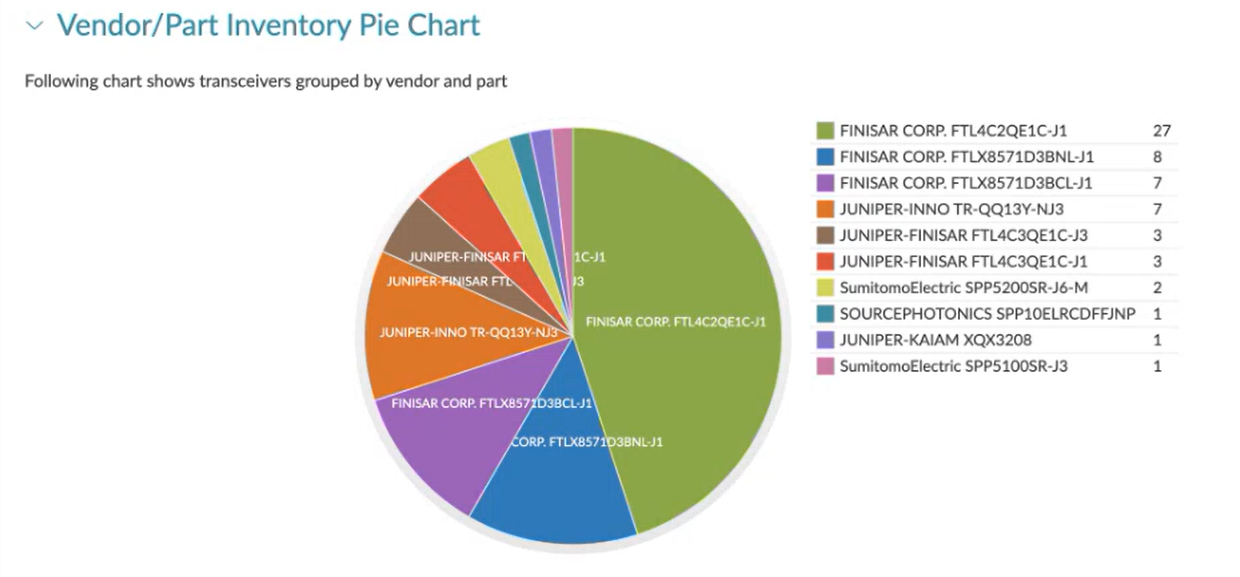

그림 1: 트랜시버 공급업체/부품 재고 파이 차트 Transceiver Vendor/Part Inventory Pie Chart
그림 2: 트랜시버 공급업체/부품 인벤토리 미디어 차트 Transceiver Vendor/Part Inventory Media Chart

그림 3 은 각 디바이스의 메타데이터와 각 디바이스의 인터페이스를 해당 벤더 및 부품 번호에 매핑하는 방법을 보여줍니다.

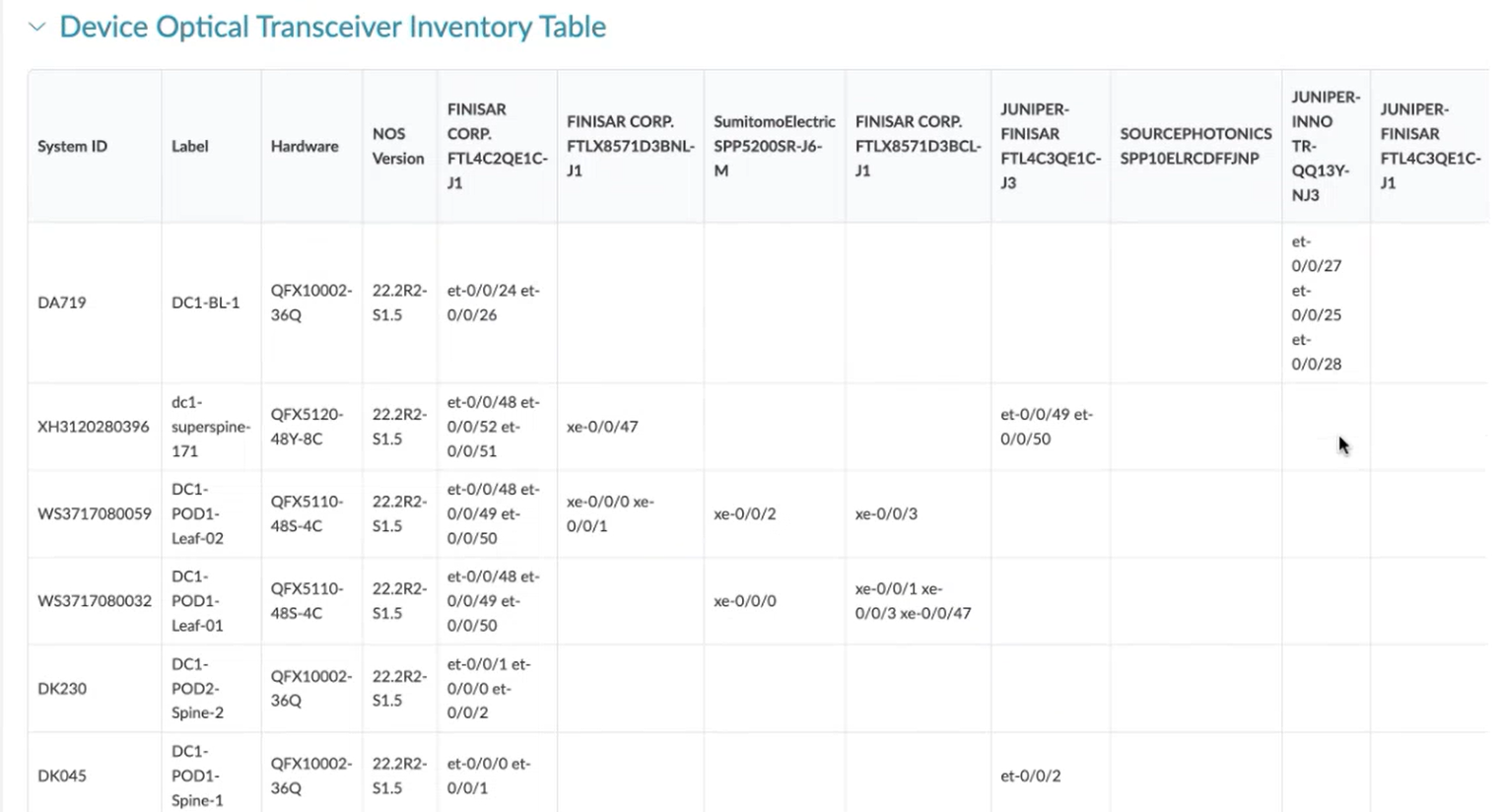

그림 3: 디바이스 옵티컬 트랜시버 인벤토리 위치 Device Optical Transceiver Inventory Location

추세 분석 차트(그림 4)는 공급업체 및 부품별로 수집된 모든 데이터를 그룹화합니다. 사분위수 범위(IQR)를 사용하여 이러한 추세 분석을 제시하고 시간 경과에 따른 데이터 분산을 측정하며 정상 범위와 주파수를 식별합니다.

이 보고서는 다음 공식을 사용하여 IQR 임계값을 계산합니다.

  • Q0 = 최소값, 즉 0번째 백분위수

  • Q1 = 하위 사분위수는 25번째 백분위수에 해당합니다.

  • Q2 = 중앙값 50번째 백분위수

  • Q3 = 상위 사분위수는 75번째 백분위수에 해당합니다.

  • Q4 = 최대값, 즉 100번째 백분위수

  • IQR = 3분기 - 1분기

  • 하부 펜스 = 최대(Q0, Q1 - 1.5 * IQR)

  • 더 높은 펜스 = 최소 (Q4, Q3 + 1.5 * IQR)

Q1, Q2 및 Q3은 플롯 중간에 상자를 렌더링하는 데 사용됩니다. 하한 값과 상한 값은 상위 5개 공급업체/부품의 온도 IQR 분포에 대한 수염을 렌더링하는 데 사용됩니다.

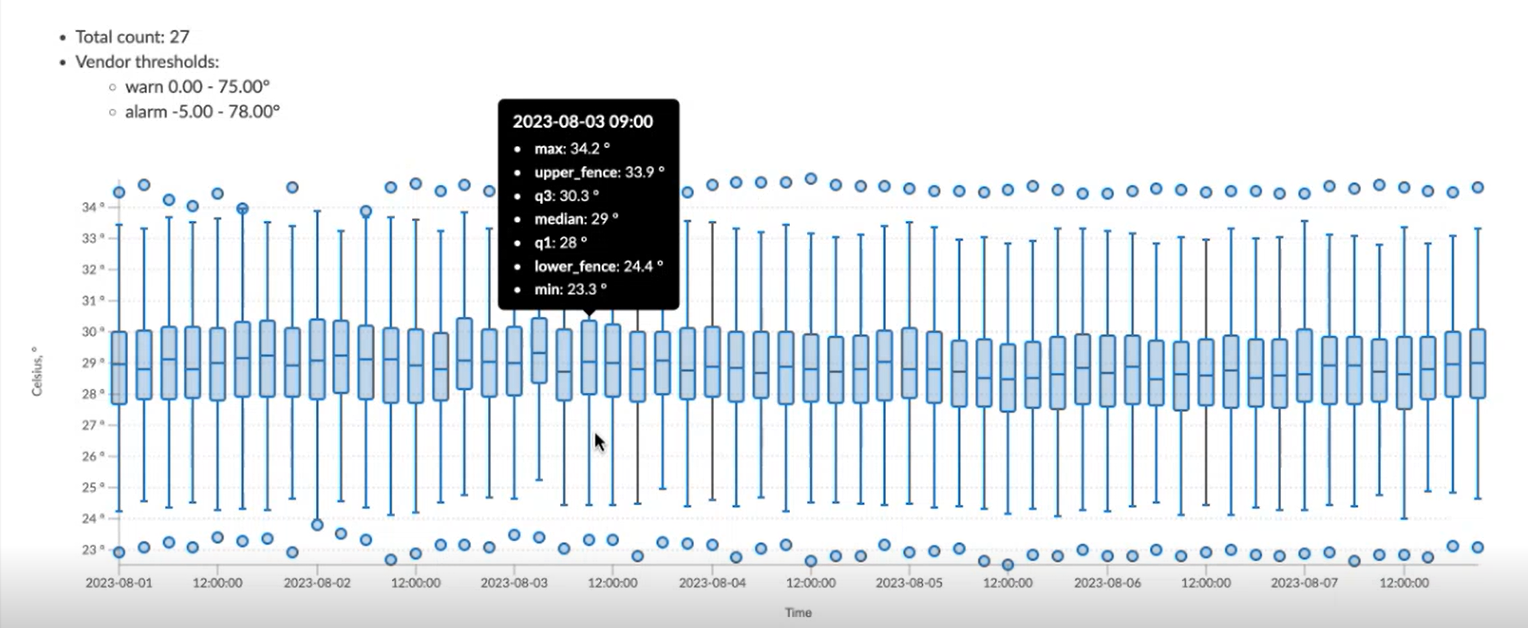

그림 4: 추세 분석 차트 Trend Analysis Chart

값이 아래쪽 및 위쪽 울타리를 벗어나는 샘플은 비정상으로 간주됩니다. 차트의 양쪽 끝에 극단값이 있는 두 개의 샘플은 특이치 후보로 간주됩니다(차트의 상단과 하단에 표시된 점).

각 라운드에서 IQR 후보자를 계산합니다. 마지막 세트는 모든 라운드의 모든 이상치 후보의 합집합입니다. 이상치 차트의 선(그림 5)은 온도가 너무 높거나 낮은 이상값 트랜시버를 나타냅니다. 이 결정은 이 그룹의 IQR을 기반으로 합니다.

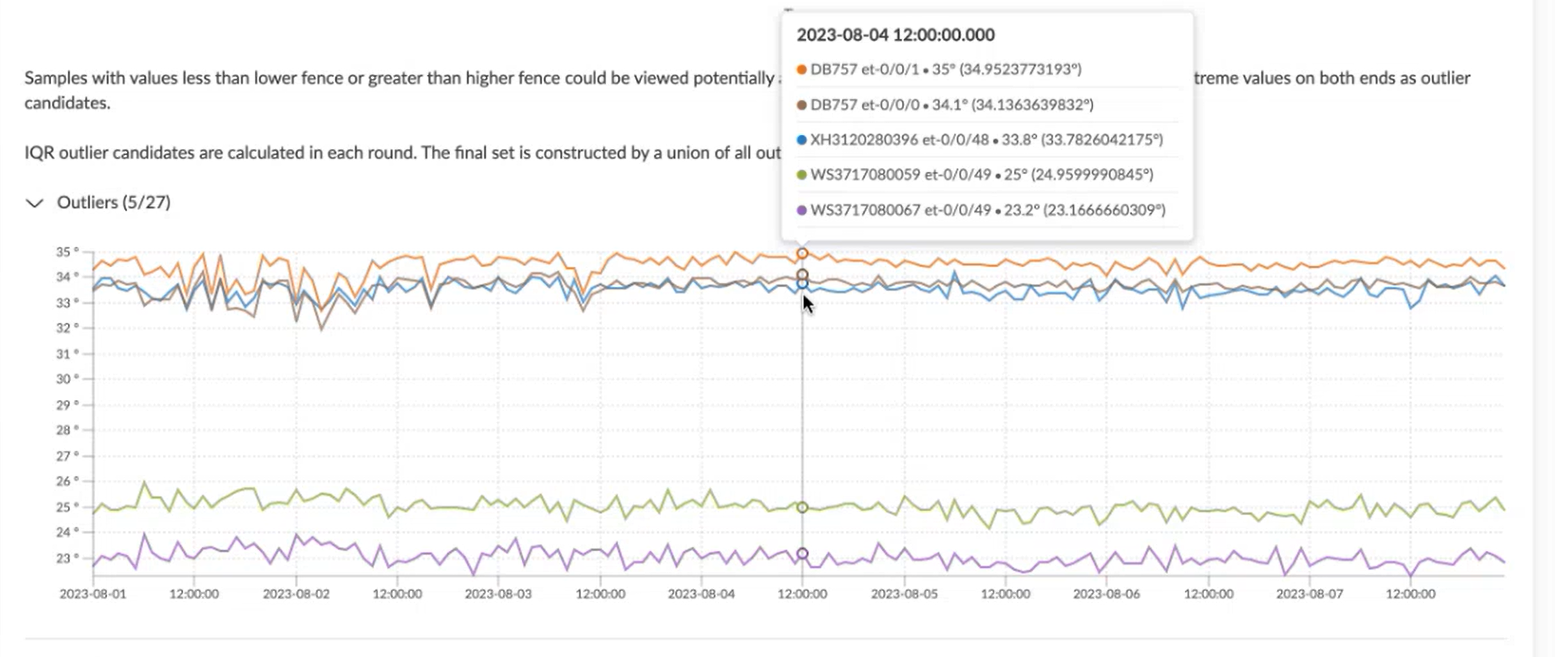

그림 5: 이상치 차트 Outliers Chart

FCS 오류 관찰

FCS(Frame Checksum Sequence)는 옵티컬 트랜시버 트래픽 프로브에서 체크섬 오류를 감지하여 손상된 프레임이나 체크섬 실패의 원인을 식별하는 데 도움을 줍니다. 이러한 체크섬 오류는 손상을 나타냅니다. 손상이 발생하면 이러한 체크섬 오류만 관찰됩니다. FCS 오류가 관찰되면 특정 시스템 인터페이스 조합에 대한 초당 FCS 오류를 보여주는 선형 차트가 표시됩니다.
