Junos OS Apstra 플로우 구성 집합 가져오기
Configlet 가져오기
표준 Junos OS sFlow 구성이 제품과 함께 제공됩니다. 이 기본 구성을 복제하고 필요에 맞게 수정한 다음 Apstra GUI에서 청사진으로 가져올 수 있습니다(
예: Junos OS Apstra 플로우 구성 참조).
플로우 데이터 구성을 Apstra로 가져오려면 다음을 수행합니다.

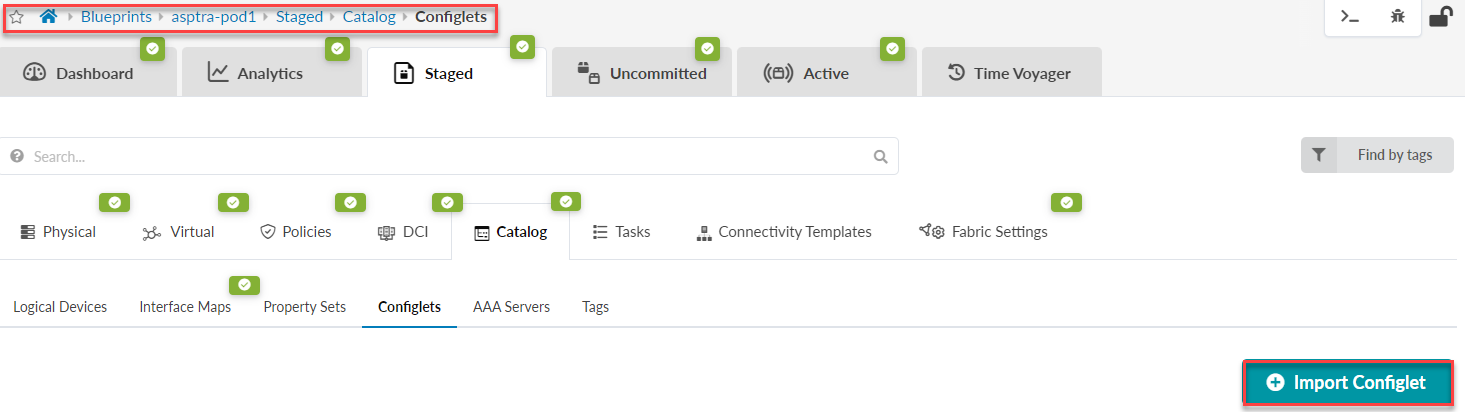

- Apstra GUI의 왼쪽 탐색 메뉴에서 Blueprints > Analytics > Staged로 이동합니다. Catalog(카탈로그) 탭에서 Configlets(구성틀릿)를 선택한 다음 Import Configlet(구성자 가져오기)을 클릭합니다.
- Configlet(구성) 드롭다운 메뉴에서 Optional Flow Analytics(선택적 흐름 분석)에 대한 Flow Data(흐름 데이터)를 선택합니다.
Configlet을 적용할 디바이스를 선택한 다음 Import Configlet(구성 요소 가져오기)을 클릭합니다.
- 속성 집합을 편집하여 Flow Data VM의 수집기 IP 주소를 추가한 다음, 업데이트를 클릭합니다.
- Property Set(속성 집합)에서 Flow Data(선택적 흐름 분석)를 선택한 다음 Import Property Set(속성 집합 가져오기)를 클릭합니다.
잘 했어요! Apstra 플로우 데이터 설치가 완료되었습니다. 그런 다음
계속해서 Apstra 플로우 대시보드 시작을 진행합니다.
예: Junos OS Apstra 플로우 구성 집합
다음 예제는 Apstra Flow와 함께 제공되는 Junos OS Apstra Flow configlet을 보여줍니다.
이 구성에는 관리 Junos RPF 인터페이스를 통해 플로우 트래픽을 라우팅하기 위한 정적 라우팅 옵션이 포함되어 있습니다. 또한 데이터를 수집하려는 sFlow 폴링 및 샘플링 간격, 수집기 IP 주소, UDP 포트 및 인터페이스를 지정할 수 있습니다.
routing-options {
static {
route 10.28.36.6/32 next-table mgmt_junos.inet.0;
}
}
protocols {
sflow {
polling-interval 10;
sample-rate {
ingress 1024;
egress 1024;
}
source-ip 10.28.36.12;
collector 10.28.36.6 {
udp-port 6343;
}
interfaces ge-0/0/0;
interfaces ge-0/0/1;
interfaces ge-0/0/2;
}
}
}
인터페이스 이름 보강을 위한 SNMP 구성
인터페이스 인덱스보다 xe-0/0/1 같은 실제 인터페이스 이름을 보려면 Apstra Flow가 SNMP를 사용하여 디바이스를 쿼리해야 합니다. 이 프로세스는 이러한 유형의 보강에 필요합니다.
SNMP를 구성하려면 다음 단계를 수행하십시오.
- Apstra GUI의 왼쪽 탐색 메뉴에서 Blueprints 로 이동하여 업데이트할 블루프린트를 선택합니다.
Staged >Catalog 탭으로 이동하여 Configlets를 선택한 다음 Import Configlet을 클릭합니다.
- 글로벌 카탈로그에서 흐름 데이터 인터페이스 보강을 위한 SNMPv2 구성 집합 예를 선택합니다.
Configlet을 적용할 디바이스를 선택한 다음 Import Configlet(구성 요소 가져오기)을 클릭합니다. - 가져올 속성 세트를 선택합니다.
속성 집합에서 플로우 데이터 인터페이스 이름 보강을 위한 SNMPv2 속성 집합 예를 선택한 다음 속성 집합 가져오기를 클릭합니다.
- 특성 세트를 편집합니다.
SNMP 구성에 대한 커뮤니티 문자열을 추가한 다음 Update(업데이트)를 클릭합니다.
