인터페이스 맵(데이터 센터 설계)

예: 브레이크아웃 포트가 있는 인터페이스 맵 생성

고밀도 서버 연결을 생성하기 위해 Arista DCS-7050QX-32 물리적 디바이스의 40GbE 변환 가능 포트 24개를 96x10-8x40-2 논리적 디바이스의 10GbE 포트 96개로 나누는 인터페이스 맵을 생성해 보겠습니다.

96x10-8x40-2 는 Apstra 소프트웨어와 함께 제공되는 사전 정의된 논리적 디바이스 중 하나가 아니므로, 아직 생성하지 않은 경우 드롭다운 목록에서 찾을 수 없습니다. 이 예제를 따라 하려면 계속하기 전에 논리 디바이스를 만들 수 있습니다.

왼쪽 탐색 메뉴에서 Design > Interface Maps(인터페이스 맵 설계)로 이동하고 Create Interface Map(인터페이스 맵 생성)을 클릭합니다. 이름은 비워 둡니다. 추가 정보를 입력하면 자동으로 채워집니다.
Logical Device(논리적 디바이스) 드롭다운 목록에서 96x10-8x40-2를 선택합니다. 이 논리적 디바이스에는 서버용 96-10GbE 포트와 스파인 스위치 또는 외부 라우터에 대한 업링크용 8-40GbE 포트가 있습니다.
디바이스 프로파일 드롭다운 목록에서 Arista DCS-7050QX-32를 선택합니다. 이 디바이스에는 변환 가능한(4x10GbE 또는 1x40GbE) 24-40GbE QSFP+ 포트와 변환할 수 없는 8-40GbE QSFP+ 포트가 있습니다. 논리적 디바이스와 디바이스 프로파일이 모두 선택되자마자 인터페이스 맵 이름이 자동으로 채워집니다.

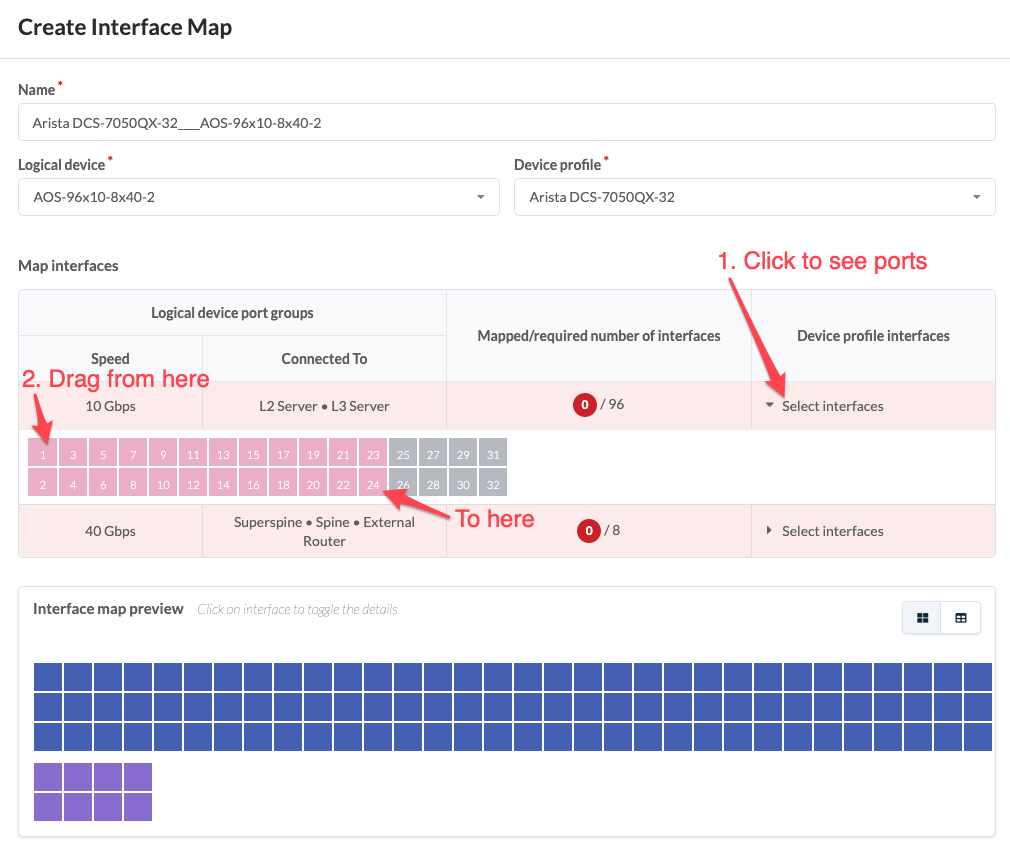

디바이스 프로필 인터페이스(오른쪽 가운데)에서 10GbE 논리 포트에 대한 인터페이스 선택을 클릭합니다. 그러면 포트 레이아웃이 표시됩니다.
드래그하여 처음 24개 포트를 선택합니다. 포트를 선택하면 흰색 숫자가 회색으로 바뀝니다. 모든 인터페이스를 선택하면 빨간색 원이 녹색으로 바뀝니다.

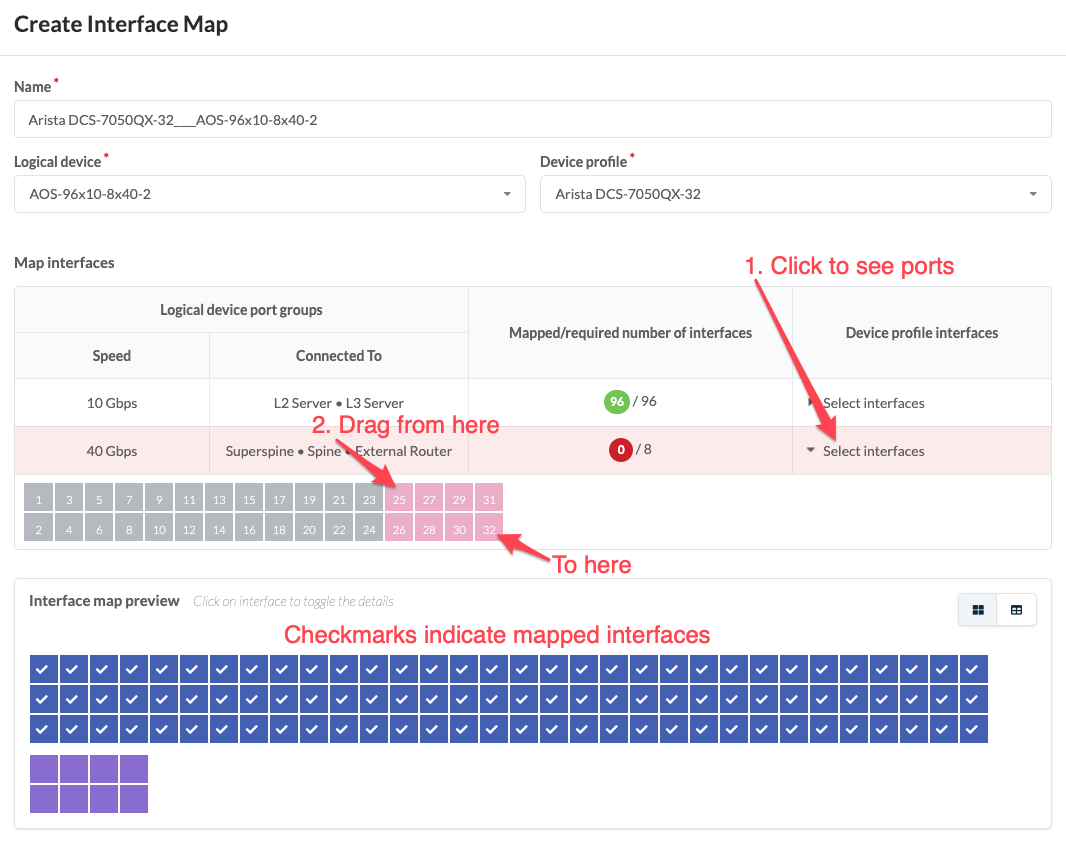

디바이스 프로필 인터페이스(오른쪽 가운데)에서 40GbE 포트에 대한 인터페이스 선택을 클릭합니다. 그러면 포트 레이아웃이 표시됩니다.
나머지 8개 포트를 드래그하여 선택합니다. 포트를 선택하면 흰색 숫자가 회색으로 바뀝니다. 모든 인터페이스를 선택하면 빨간색 원이 녹색으로 바뀝니다.
Create(생성)를 클릭하여 인터페이스 맵을 생성하고 테이블 뷰로 돌아갑니다. 새 인터페이스 맵은 위의 개요 스크린샷에 나와 있습니다.

Inter Port Constraint 개요

(Cumulus는 Apstra 버전 4.1.0부터 더 이상 지원되지 않지만, Cumulus 예제는 설명을 위해 남아 있습니다.) Cumulus 디바이스에 대한 포트 간 제약은 디바이스 프로필과 인터페이스 맵 모두에서 처리됩니다. Apstra가 이러한 제약 조건을 가진 올바른 ports.conf 파일을 생성하려면 인터페이스 맵에서 사용되지 않는 인터페이스를 비활성화해야 합니다.

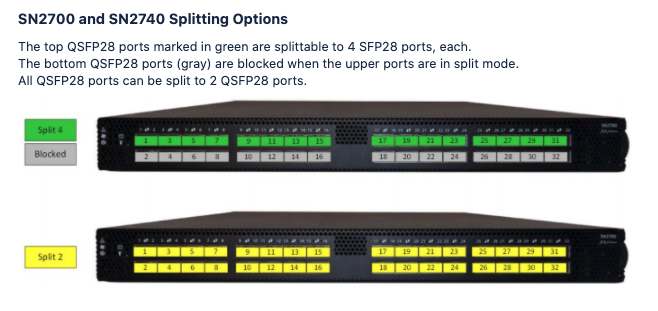

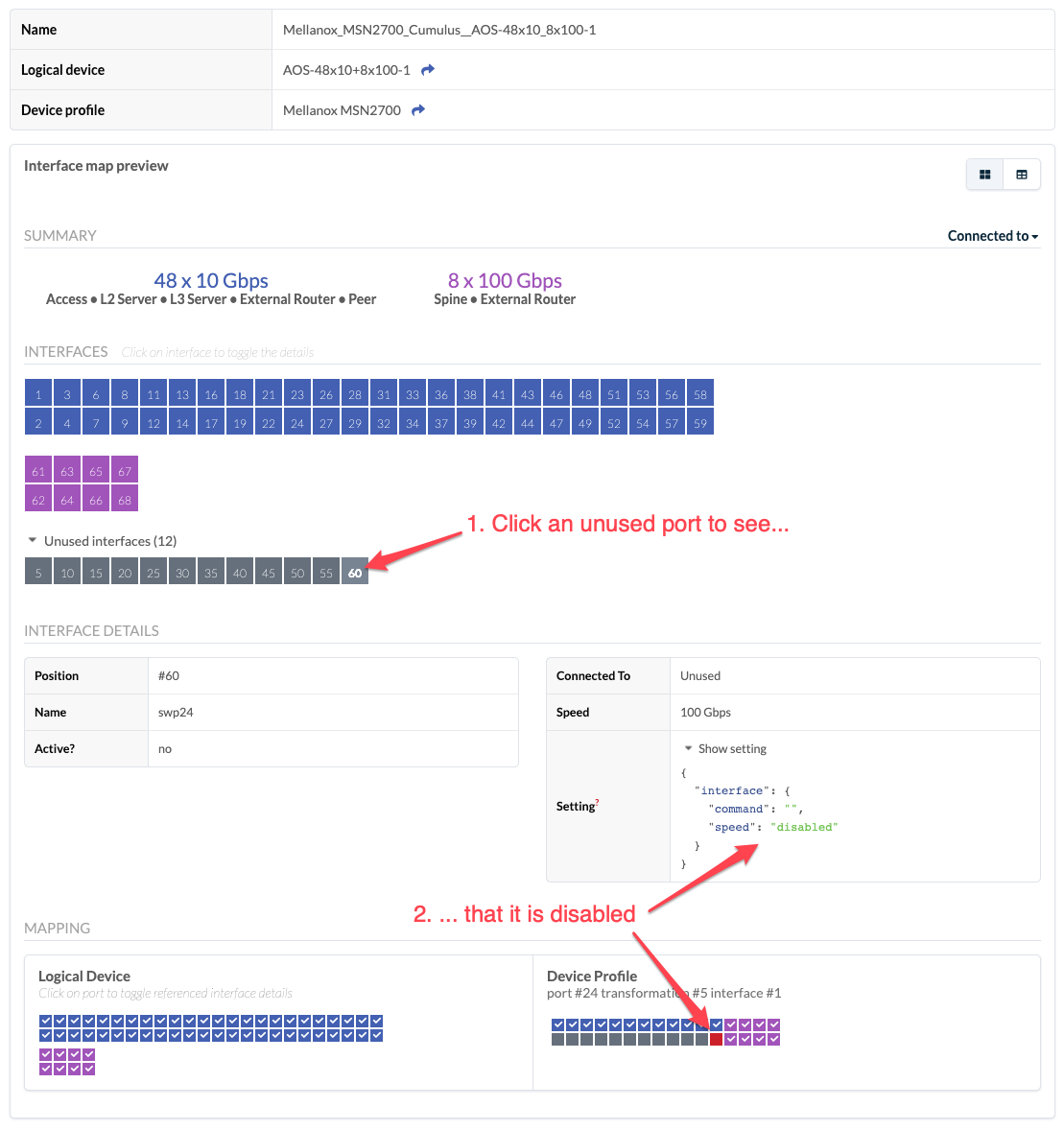

예를 들어, Mellanox 2700 디바이스의 상단(홀수) QSFP28 포트가 각각 4개의 SFP28 포트로 분할되면 하단(짝수) QSFP28 포트가 차단됩니다. (출처: https://docs.mellanox.com/display/sn2000pub/Cable+Installation) 차단된 인터페이스를 비활성화해야 합니다. 사전 정의된 인터페이스 맵 Mellanox_MSN2700_Cumulus__AOS-48x10_8x100-1 을 예로 들면, 포트 1,3,5,7,9,11,13,15,17,19,21 및 23이 4x10G 인터페이스를 생성하는 데 사용되었으며, 포트 2,4,6,8,10,12,14,16,18,20,22 및 24에 대한 5번째 변환이 비활성화되었습니다.

사용하지 않는 포트 비활성화

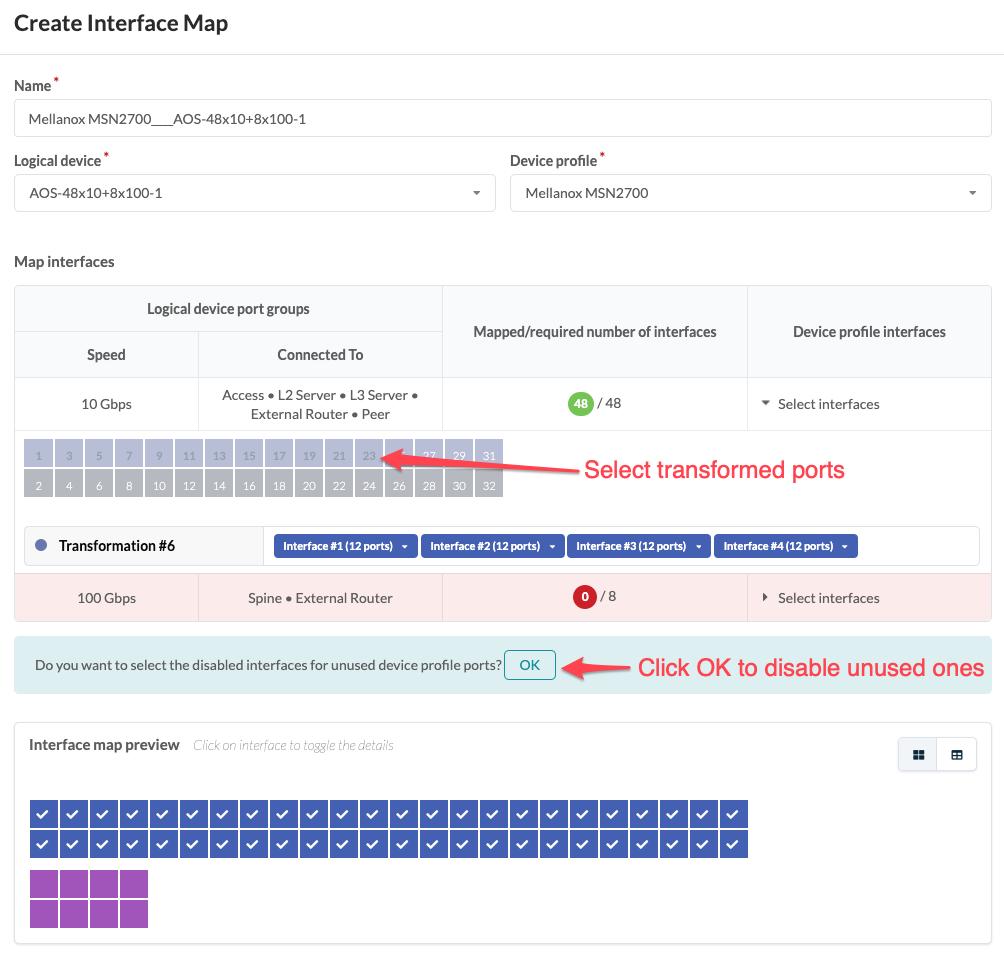

포트 간 제약 조건에 대해 포트를 비활성화해야 하는 인터페이스 맵을 생성할 때 Do you want to select the disabled interfaces for unused device profile ports?(미사용 디바이스 프로파일 포트에 대해 비활성화된 인터페이스를 선택하시겠습니까? ) 프롬프트가 표시됩니다. 해당 포트를 비활성화하려면 OK(확인)를 클릭합니다.
