SRX380을 외부 디바이스에 연결

대역 외 관리를 위해 관리 포트를 사용하거나 콘솔 포트를 통해 SRX380을 관리할 수 있습니다.

대역 외 관리를 위해 SRX380을 네트워크에 연결

전용 관리 채널을 사용하여 SRX380을 모니터링하고 관리할 수 있습니다. SRX380에는 RJ-45 커넥터와 이더넷 케이블을 연결할 수 있는 관리 포트가 있습니다. 대역 외 관리를 위해 관리 포트를 사용하여 디바이스를 네트워크에 연결합니다. 그림 1 은 대역 외 관리를 위해 디바이스를 연결하는 방법을 보여줍니다.

그림 1: 대역 외 관리를 Connecting a Device to a Network for Out-of-Band Management 위해 장치를 네트워크에 연결

대역 외 관리를 위해 SRX380을 네트워크에 연결하려면( 그림 2 참조):

  1. 이더넷 케이블의 한쪽 끝을 디바이스의 관리 포트( MGMT로 표시됨)에 연결합니다.
  2. 이더넷 케이블의 다른 쪽 끝을 관리 디바이스에 연결합니다.

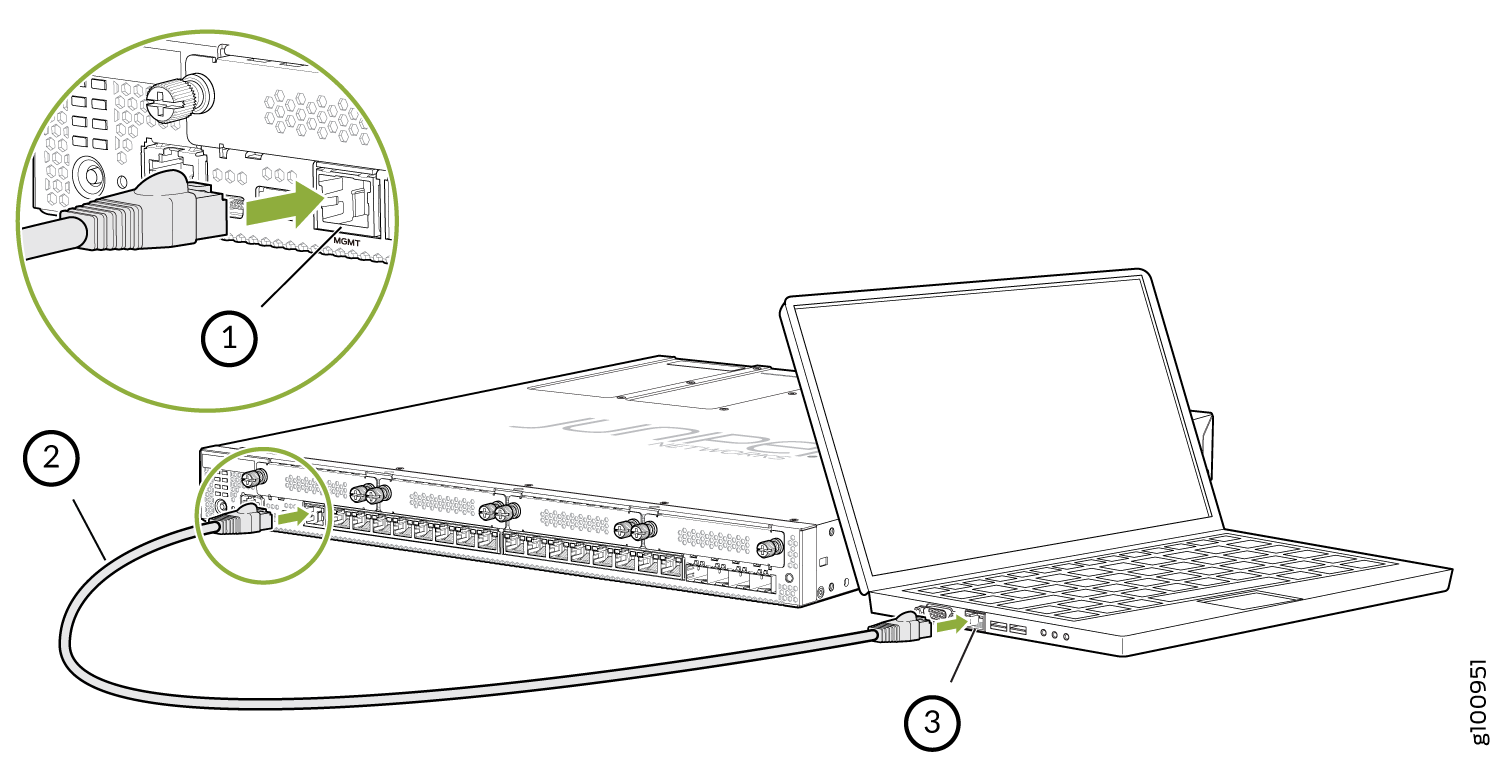

    그림 2: SRX380을 관리 디바이스에 Connecting the SRX380 to a Management Device 연결
    1
    —

    관리 포트
    3
    —

    노트북의 이더넷 포트에 연결하는 RJ-45 케이블
    2
    —

    SRX380의 MGMT 포트에 연결하는 RJ-45 케이블



RJ-45 커넥터를 사용하여 SRX380을 관리 콘솔에 연결

SRX380에는 RJ-45 콘솔 포트가 있습니다. 콘솔 포트를 사용하여 디바이스를 관리 콘솔 또는 콘솔 서버에 연결합니다.

랩톱 또는 PC에 DB-9 플러그 커넥터 핀이 없는 경우 랩톱 또는 PC를 SRX380에 직접 연결하려는 경우 RJ-45 케이블과 RJ-45-DB-9 어댑터 및 USB-DB-9 어댑터의 조합을 사용합니다. USB-DB-9 어댑터를 제공해야 합니다.

참고:

콘솔 케이블은 더 이상 장치 패키지의 일부로 포함되지 않습니다. 본체 케이블과 어댑터가 장치 패키지에 포함되어 있지 않거나 다른 유형의 어댑터가 필요한 경우 다음을 별도로 주문할 수 있습니다.

  • RJ-45 - DB-9 어댑터(JNP-CBL-RJ45-DB9)

  • RJ-45-USB-A 어댑터(JNP-CBL-RJ45-USBA)

  • RJ-45 to USB-C 어댑터(JNP-CBL-RJ45-USBC)

RJ-45-USB-A 또는 RJ-45-USB-C 어댑터를 사용하려면 PC에 X64(64비트) VCP(가상 COM 포트) 드라이버가 설치되어 있어야 합니다. 드라이버를 다운로드하려면 https://ftdichip.com/drivers/vcp-drivers/ 참조하십시오.

SRX380을 관리 콘솔에 연결하려면 다음을 수행합니다.

  1. 이더넷 케이블의 한쪽 끝을 콘솔 포트( CON으로 표시)에 연결합니다.
  2. 이더넷 케이블의 다른 쪽 끝을 콘솔 서버 또는 관리 콘솔에 연결합니다.

Mini-USB Type-B 콘솔 포트를 사용하여 SRX380을 관리 콘솔에 연결

Mini-USB Type-B 콘솔 포트를 사용하여 디바이스 연결을 시작하기 전에 다음을 수행합니다.

  • 다음 부품 및 도구를 사용할 수 있는지 확인합니다.

    • Standard-A 및 Mini-USB Type-B(5핀) 커넥터가 있는 Mini-USB 케이블 1개(제공되지 않음)

  • USB-직렬 드라이버가 호스트 컴퓨터에 설치되어 있는지 확인합니다.

  • 콘솔 서버 또는 랩톱의 하이퍼터미널 속성이 다음과 같이 설정되어 있는지 확인합니다.

    • 전송 속도—9600

    • 플로우 제어—없음

    • 데이터—8

    • 패리티(Parity) - 없음

    • 정지 비트 - 1

    • DCD 상태 - 무시

RJ-45 콘솔 포트 또는 Mini-USB Type-B 콘솔 포트를 사용하여 SRX380을 구성하고 관리할 수 있습니다. 한 번에 하나의 콘솔 포트만 활성화됩니다.

랩톱 또는 PC에 DB-9 플러그 커넥터 핀 또는 RJ-45 커넥터 핀이 없는 경우 한쪽 끝에는 Standard-A USB 커넥터가 있고 다른 쪽 끝에는 Mini-USB Type-B(5핀) 커넥터가 있는 Mini-USB 케이블을 사용하여 랩톱 또는 PC를 디바이스에 직접 연결할 수 있습니다.

Mini-USB Type-B 콘솔 포트를 사용하여 디바이스를 콘솔에 연결하려면 다음을 수행합니다.

  1. 활성 콘솔 포트(기본적으로 RJ-45 콘솔 포트)를 사용하여 호스트 시스템을 디바이스에 연결합니다.
  2. 명령을 사용하여 port-type Mini-USB Type-B 콘솔 포트를 활성 콘솔 포트로 설정합니다.

    기본적으로 RJ-45 포트는 활성 콘솔 포트로 설정되고 Mini-USB Type-B 포트는 패시브 콘솔 포트입니다.

  3. 장치를 재부팅합니다.
  4. Mini-USB 케이블의 Standard-A 커넥터를 호스트 기기(PC 또는 노트북)에 연결합니다.
  5. Mini-USB 케이블의 Mini-USB Type-B(5핀) 커넥터를 디바이스의 Mini-USB Type-B 콘솔 포트( CON으로 표시됨)에 연결합니다.

연결이 설정되면 Mini-USB Type-B 콘솔 포트가 활성 콘솔 포트가 됩니다. Mini-USB Type-B 콘솔 포트에 연결된 호스트 컴퓨터는 로그 메시지를 표시하고 이를 통해 디바이스 기능을 제어할 수 있도록 합니다.
