SRX340 및 SRX345 서비스 게이트웨이는 트래픽 로그 엔트리 저장에 사용할 수 있는 100GB SATA(Serial Advanced Technology Attachment) SSD(Solid-State Drive)를 옵션으로 설치할 수 있습니다. SATA SSD는 핫 스왑 교체가 가능하지 않습니다.
참고:
자격을 갖춘 Juniper SATA SSD만 사용
SSD를 설치하기 전에 정전기 방전기(ESD) 손상을 방지하는 데 필요한 예방책을 취하십시오(정전기 방전 손상방지 참조).
- 서비스 게이트웨이 전원을 끄다.
- 베어 손목에 ESD 접지 를 부착하고 섀시의 ESD 포인트에 연결합니다.
- 후면 패널에 있는 SSD 커버 플레이트를 고정하는 2개의 스크류를 제거하고 슬롯에서 SSD 트레이를 제거합니다.

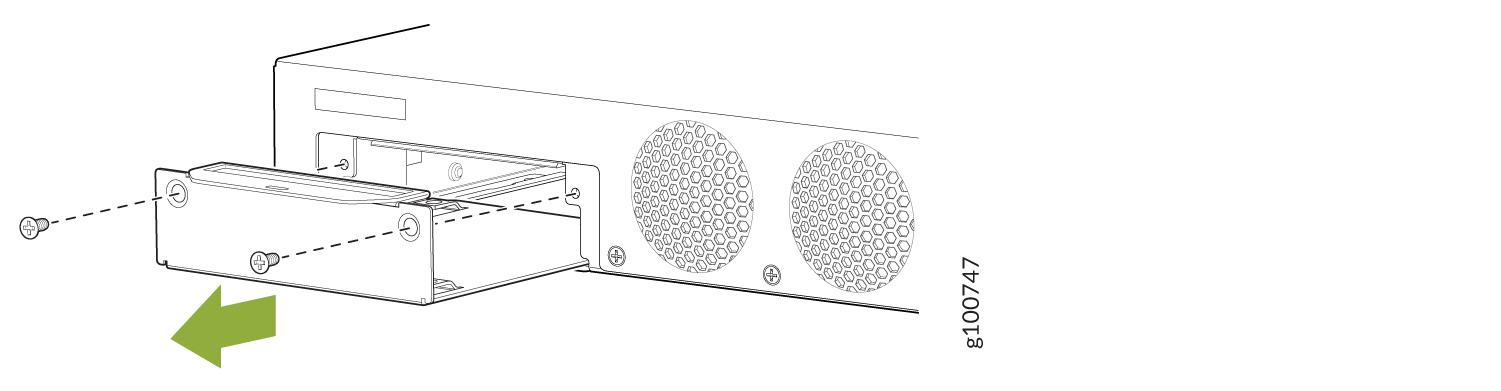

그림 1: SSD 트레이 제거
- 라벨을 대면으로 SSD를 트레이에 배치합니다. 4개의 M3x6mm 스크루를 사용하여 SSD를 트레이에 보호합니다. 각 스크루에 4.5인치.-lb(0.51 N-m)와 6인치.-lb(0.67 N-m) 사이에 토크를 적용합니다.

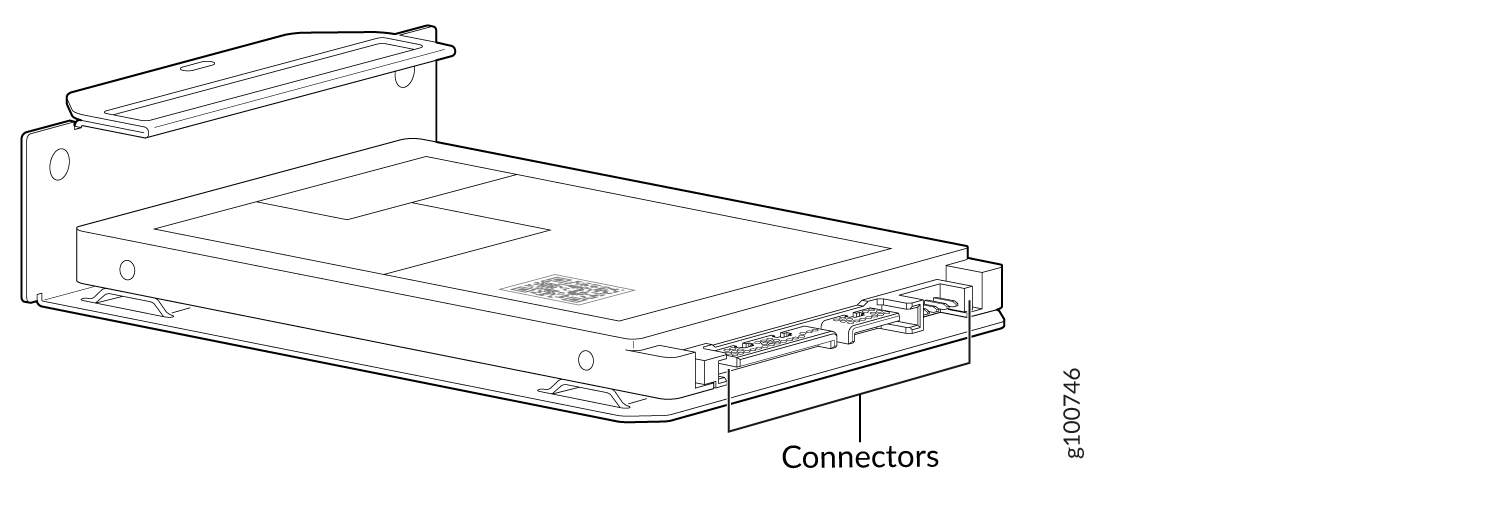

그림 2: SSD
트레이 보안
- SSD 트레이를 슬롯에 넣은 다음 커버 플레이트를 보호하십시오.

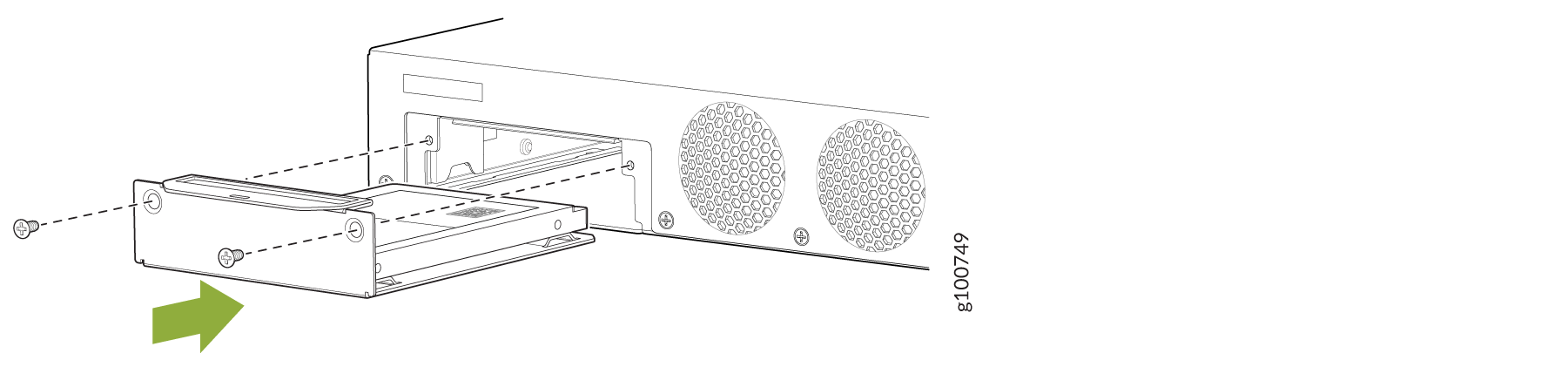

그림 3: SSD 설치
- 서비스 게이트웨이 전원을 ON( Power on the Services Gateway)
SSD의 형식이 지정되지 않은 경우, 부팅 프로세스 중에 SSD가 포맷됩니다. 전체 SSD를 차지하는 Unix(UFS) 형식으로 단일 파티션이 생성됩니다. 파티션은 /var/ssd 디렉토리에 자동으로 탑재됩니다. /mfs/var/traffic-log 디렉토리에서 /var/ssd/트래픽 로그 디렉토리에 대한 기호 링크(symlink)가 생성됩니다.
- SSD 정보가 명령어 출력에
show chassis hardware detail show system storage detail 표시되는지 확인
user@host> show chassis hardware detail
Hardware inventory:
Item Version Part number Serial number Description
Chassis CZ2916AF0098 SRX345
Routing Engine REV 0x07 650-065042 CZ2916AF0098 RE-SRX345
da0 7718 MB ATP CG eUSB Nand Flash
ad0 95396 MB SFSA100GQ1AA4TO-C-LB-21 000060158419A3000068 Hard Disk
usb0 (addr 1) product 0x0000 0 vendor 0x0000 uhub0
usb0 (addr 2) product 0x1000 4096 vendor 0x090c umass0
FPC 0 FPC
PIC 0 8xGE,8xGE SFP Base PIC
Xcvr 12 REV 01 740-021308 AD154130TYA SFP+-10G-SR
FPC 1 REV 01 650-073957 AG49041294 FPC
PIC 0 LTE for AA mPIM
FPC 2 REV 06 750-064613 BCAN2181 FPC
PIC 0 1x Serial mPIM (RoHS)
FPC 3 REV 09 750-064612 BCBB9371 FPC
PIC 0 1x VDSL2 mPIM (RoHS)
FPC 4 REV 06 750-064611 BCAZ1189 FPC
PIC 0 1x T1E1 mPIM (RoHS)
Power Supply 0
user@host> show system storage detail
Filesystem 1024-blocks Used Avail Capacity Mounted on
/dev/da0s1a 592690 400812 144464 74% /
devfs 1 1 0 100% /dev
/dev/md0 20012 11884 6528 65% /junos
/cf/packages 592690 400812 144464 74% /junos/cf/packages
devfs 1 1 0 100% /junos/cf/dev
/dev/md1 1383532 1383532 0 100% /junos
/cf 20012 11884 6528 65% /junos/cf
devfs 1 1 0 100% /junos/dev/
/cf/packages 592690 400812 144464 74% /junos/cf/packages1
procfs 4 4 0 100% /proc
/dev/bo0s3e 189432 20 174258 0% /config
/dev/bo0s3f 5239224 27584 4792504 1% /cf/var
/dev/md2 1056324 100514 871306 10% /mfs
/cf/var/jail 5239224 27584 4792504 1% /jail/var
/cf/var/jails/rest-api 5239224 27584 4792504 1% /web-api/var
/cf/var/log 5239224 27584 4792504 1% /jail/var/log
devfs 1 1 0 100% /jail/dev
/dev/md3 1884 4 1730 0% /jail/mfs
/dev/ssd 96138198 3406 88443738 0% /var/ssd
