SRX320 섀시

SRX320 방화벽 섀시 개요

SRX320 방화벽 섀시는 에서 1.73을 측정합니다. 최고, 11.81 in. 폭, 7.52 in. 깊은. PoE 모델의 무게는 3.4lb, 비 PoE 모델은 무게가 3.28lb입니다.

주의:

기능하는 서비스 게이트웨이의 구성 요소를 제거하거나 설치하기 전에 ESD(전기 방전) 스트랩을 ESD 지점에 연결하고 다른 쪽 끝을 맨 손목에 묶습니다. ESD 스트랩을 사용하지 않으면 디바이스가 손상 될 수 있습니다.

서비스 게이트웨이는 정상적인 작동 중에 지구 지면에 연결되어야 합니다. 서비스 게이트웨이를 지면에 연결하기 위해 섀시 후면의 보호 접지 터미널이 제공됩니다.

SRX320 방화벽 전면 패널

그림 1 은 SRX320 방화벽의 전면 패널을 보여줍니다.

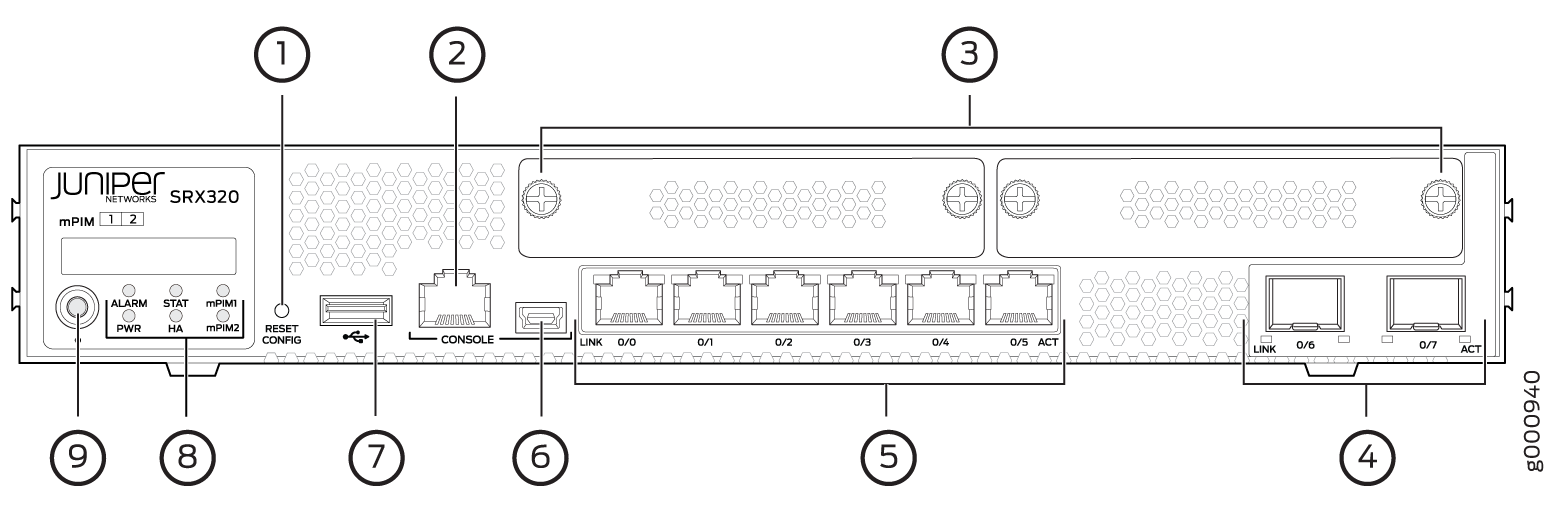

그림 1: SRX320 방화벽 전면 패널 SRX320 Firewall Front Panel

표 1 은 전면 패널 구성 요소에 대한 세부 정보를 제공합니다.

표 1: SRX320 방화벽 전면 패널 구성 요소
수	구성 요소	설명
1	구성 재설정 버튼	서비스 게이트웨이를 복구 구성 또는 공장 기본 구성으로 반환합니다.
2,6	콘솔 포트	Serial - CLI 관리를 위해 노트북을 서비스 게이트웨이에 연결합니다. 포트는 RJ-45 직렬 연결을 사용하고 RS-232(EIA-232) 표준을 지원합니다. USB - USB 인터페이스를 통해 CLI 관리를 위한 서비스 게이트웨이에 노트북을 연결합니다. 포트는 Mini-B 유형 USB 케이블 플러그를 허용합니다. 서비스 게이트웨이에는 Mini-B 및 Type A USB 플러그가 탑재된 USB 케이블이 제공됩니다. mini-USB 콘솔 포트를 사용하려면 usb 드라이버를 https://www.juniper.net/support/downloads/?p=junos-srx#sw 다운로드 페이지에서 관리 디바이스로 다운로드해야 합니다. Windows OS용 드라이버를 다운로드하려면 버전 드롭다운 목록에서 6.5를 선택합니다. Mac OS에 대한 드라이버를 다운로드하려면 버전 드롭다운 목록에서 4.10을 선택합니다.
3	Mini-PIM 슬롯	Mini-PIM용 슬롯 2개. Mini-PIM은 다양한 미디어 유형에 대한 연결과 함께 LAN 및 WAN 기능을 제공하는 데 사용할 수 있습니다.
4	1GbE SFP(Small Form-factor Pluggable) 포트	네트워크 트래픽을 위한 1GbE MACsec 지원 포트 2개.
5	1GbE RJ-45 포트	6개의 LAN 포트(0/0~ 0/5) 포트는 다음과 같은 특성을 갖습니다. 전이중 및 반이중 모드에서 작동 자동 협상 지원 포트는 다음과 같은 용도로 사용할 수 있습니다. 프론트엔드 네트워크 포트로 기능 허브, 스위치, 로컬 서버 및 워크스테이션에 LAN 및 WAN 연결 제공 수신 데이터 패킷을 서비스 게이트웨이로 전달 서비스 게이트웨이에서 발신 데이터 패킷 수신
7	USB 포트	서비스 게이트웨이에는 USB 저장 장치를 수용하는 USB 포트가 1개 있습니다.
8	Led	구성 요소 및 시스템 상태를 한 눈에 표시합니다.
9	전원 버튼	전원 버튼을 사용하여 서비스 게이트웨이의 전원을 켜거나 전원을 끕니다.

그림 2 는 전면 패널의 LED를 보여줍니다.

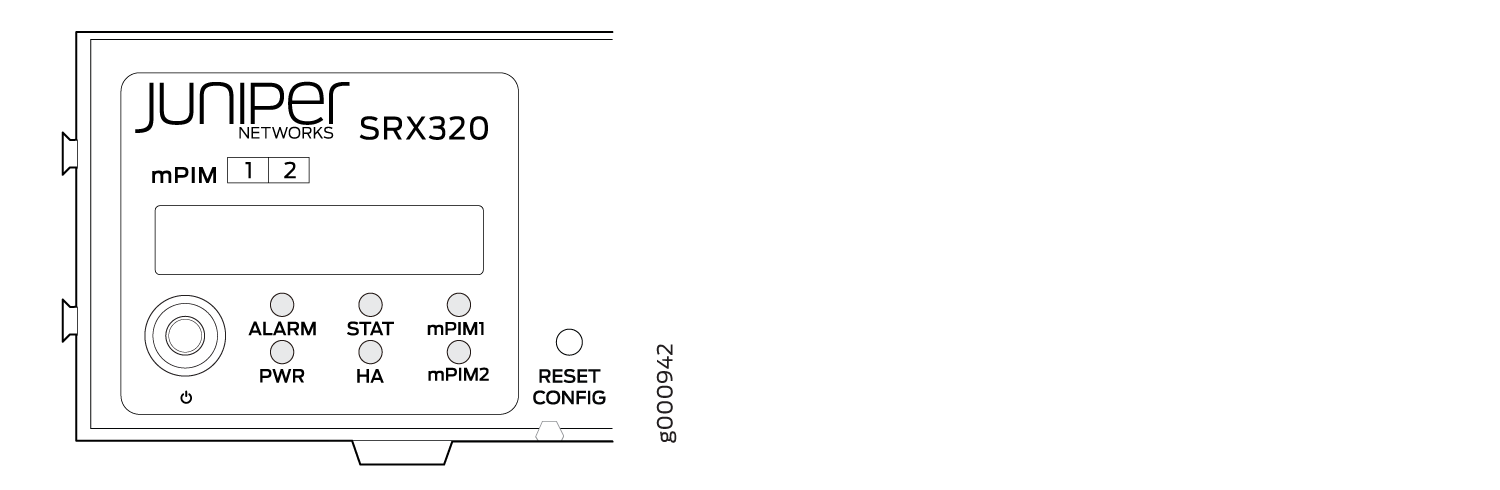

그림 2: SRX320 방화벽 전면 패널 LED SRX320 Firewall Front Panel LEDs

표 2 에는 전면 패널 LED가 나와 있습니다.

표 2: SRX320 방화벽 전면 패널 LED
구성 요소	설명
경보	- 주황색(비크리티컬 알람) 단단한 빨간색(중요 알람) 꺼기(알람 없음)
합계	솔리드 그린(정상적으로 작동) - 단단한 빨간색(오류 감지)
Pwr	솔리드 그린(전원 수신) 단단한 빨간색(전원 장애) 꺼기(전원 없음)
하	솔리드 그린(모든 HA 링크 사용 가능) - 주황색(일부 HA 링크를 사용할 수 없음) 단단한 빨간색(HA 링크가 작동하지 않음) 꺼기(HA가 비활성화됨)
mPIM0 및 mPIM1	솔리드 그린(Mini-PIM은 정상적으로 작동) 단단한 빨간색(Mini-PIM 하드웨어 장애) 꺼기(Mini-PIM이 없거나 디바이스에서 Mini-PIM이 감지되지 않음)

네트워크 포트 LED

SFP 및 이더넷 포트는 포트 위에 두 개의 상태 LED인 LINK 및 ACT를 가지고 있습니다.

표 3: 네트워크 포트 LED
Led	설명
링크(왼쪽 LED)	단단한 녹색 - 링크 활동이 있습니다. 오프 - 설정된 링크가 없습니다.
ACT(오른쪽 LED)	녹색 깜박임 - 1G 링크에 활동이 있습니다. 오프 - 링크 활동이 없습니다.

SRX320 방화벽 후면 패널

그림 3 은 SRX320 방화벽의 뒷면 패널과 표 4 가 뒷면 패널의 구성 요소를 보여줍니다.

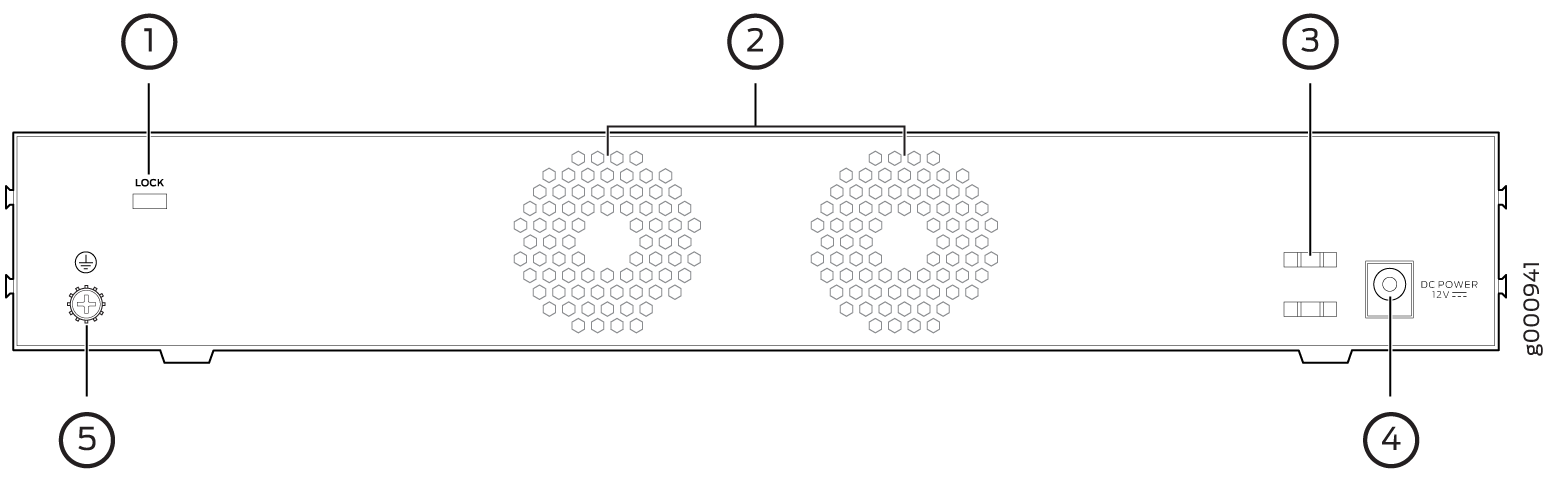

그림 3: SRX320 방화벽 후면 패널 SRX320 Firewall Back Panel

표 4: SRX320 방화벽 백 패널 구성 요소
수	구성 요소	설명
1	잠금	설치 사이트에서 디바이스를 잠그고 보호할 수 있는 기능을 제공합니다.
2	팬 들	모든 서비스 게이트웨이 구성 요소를 허용 가능한 온도 범위 내에서 유지합니다.
3	케이블 타이 홀더	어댑터에 대한 DC 전원 코드 연결을 보호합니다.
4	전원 공급장치 입력(DC 전원 입력)	서비스 게이트웨이를 외부 전원 공급장치에 연결합니다.
5	접지점	서비스 게이트웨이 섀시를 지구 지면에 연결합니다(선택 사항). 참고: 필요한 경우 서비스 게이트웨이를 접지로 연결하는 것이 좋습니다.

SRX320 방화벽 인터페이스 모듈 개요

Mini-PIM(Mini-Physical Interface Module)은 SRX300 서비스 게이트웨이 제품군에서 지원되는 현장 교체 가능한 NIC(네트워크 인터페이스 카드)입니다. 서비스 게이트웨이 섀시의 전면 슬롯에서 Mini-PIM을 쉽게 삽입하거나 제거할 수 있습니다. Mini-PIM은 LAN 또는 WAN에 대한 물리적 연결을 제공합니다. Mini-PIM은 네트워크에서 수신 패킷을 수신하고 네트워크에 발신 패킷을 전송합니다. 이 프로세스 중에는 중간 유형에 대한 프레이밍 및 회선 속도 신호를 수행합니다.

주의:

Mini-PIM은 핫스왑이 불가능합니다. Mini-PIM을 제거하거나 설치하기 전에 서비스 게이트웨이의 전원을 꺼야 합니다.

SRX320 방화벽에서는 다음과 같은 Mini-PIM이 지원됩니다.

1포트 시리얼 Mini-Physical Interface Module(SRX-MP-1SERIAL-R)
1포트 T1/E1 Mini-Physical Interface Module(SRX-MP-1T1E1-R)
1포트 VDSL2(Annex A) 미니 물리적 인터페이스 모듈(SRX-MP-1VDSL2-R)
LTE Mini-Physical Interface Module(SRX-MP-LTE-AE 및 SRX-MP-LTE-AA)
Wi-Fi Mini-Physical Interface Module(SRX-MP-WLAN-US, SRX-MP-WLAN-IL 및 SRX-MP-WLAN-WW)

Mini-PIM에 대한 자세한 내용은 SRX300 시리즈 및 SRX550 대용량 메모리 게이트웨이 인터페이스 모듈 참조를 참조하십시오.
