QFX5700 포워딩 엔진 보드

QFX5700 스위치는 전면의 FPC(Flexible PIC Concentrator)와 RCB(Routing 컨트롤 보드) 및 후면의 팬 트레이 사이에 수평으로 설치되는 QFX5700-FEB/QFX5700E-FEB 포워딩 엔진 보드(FEB) 1개를 지원합니다. FEB는 스위치 섀시 외부에서 볼 수 없습니다. FEB를 보려면 팬 트레이 중 하나를 제거해야 합니다.

FEB와 FPC는 직접 직교 커넥터를 사용하여 상호 연결됩니다.

QFX5700 설계는 패킷 처리 및 트래픽 관리 TD4 칩셋으로 수행됩니다. TD4 칩셋은 논블로킹 스위칭 작업을 위해 패브릭 인터페이스에서 전이중 12.8Tbps 데이터를 처리합니다.

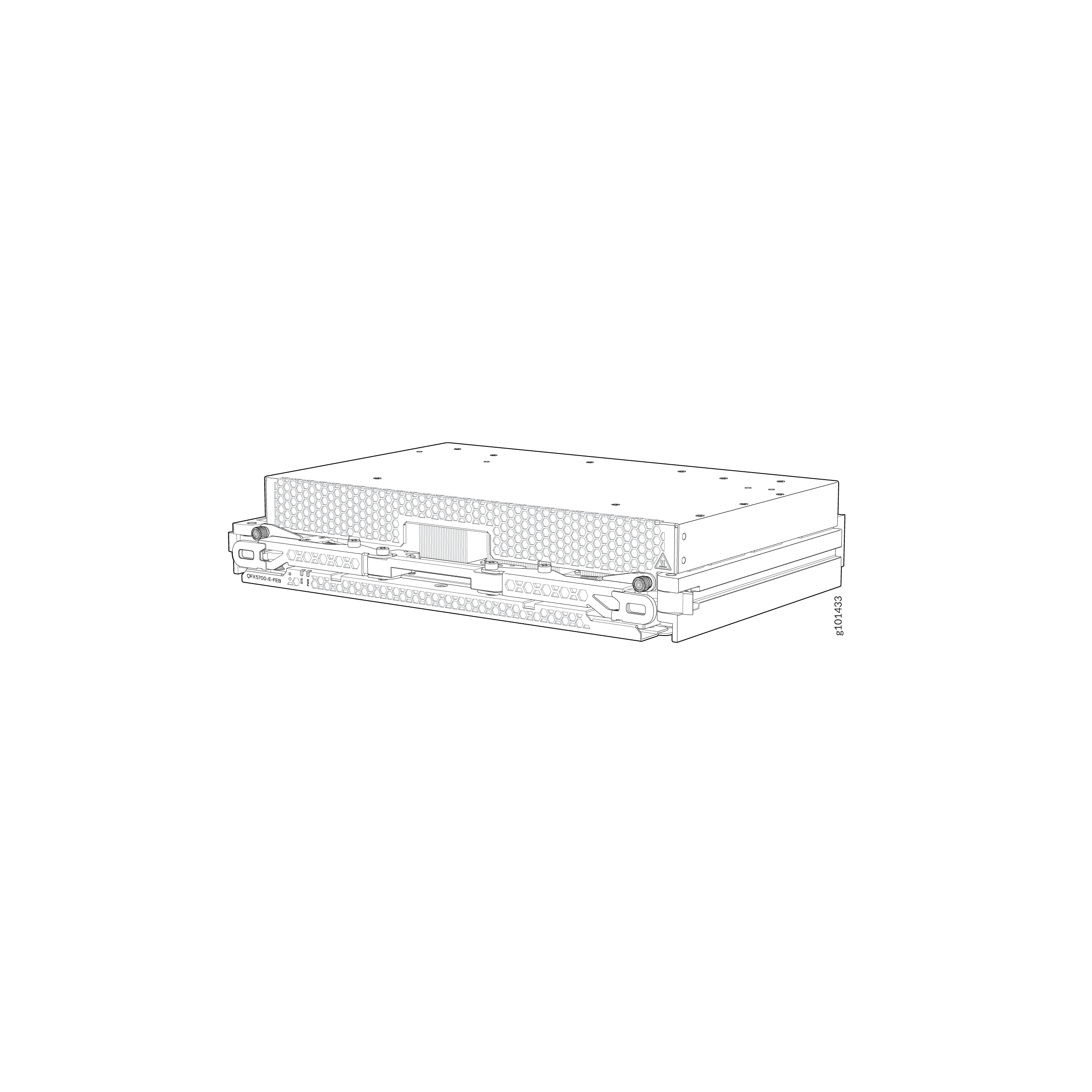

그림 1: QFX5700-FEB/QFX5700E-FEB Technical line drawing of a server module with perforated front panel, handles, and connectors for rack-mounted data center use.

Technical line drawing of a server module with perforated front panel, handles, and connectors for rack-mounted data center use.

QFX5700은 1개의 FEB 슬롯과 8개의 FPC 슬롯(0-7)을 사용하여 각 FEB 카드의 256 SerDes 링크를 각 FPC 슬롯(슬롯당 32개의 SerDes)으로 연결합니다. 각 FPC 슬롯은 1.6Tbps의 데이터(슬롯 번호 기준)를 WAN 포트로 구동할 수 있습니다.

QFX5700-FEB/QFX5700E-FEB 사양

QFX5700-FEB/QFX5700E-FEB 사양에는 다음이 포함됩니다.

표 1: QFX5700-FEB/QFX5700E-FEB 사양
사양	QFX5700-2월
소프트웨어 릴리스	Junos OS Evolved 21.2R2
지원 FPC	JNP-FPC-4CD JNP-FPC-16C JNP-FPC-20Y
높이	8.4cm
너비	43.7cm
깊이	28.1cm
무게	6.6 kg
전력 요구 사항	300W

QFX5700-FEB/QFX5700-E FEB LED

FEB(Forwarding Engine Board)에는 두 개의 상태 LED가 있습니다. 그림 2를 참조하십시오.

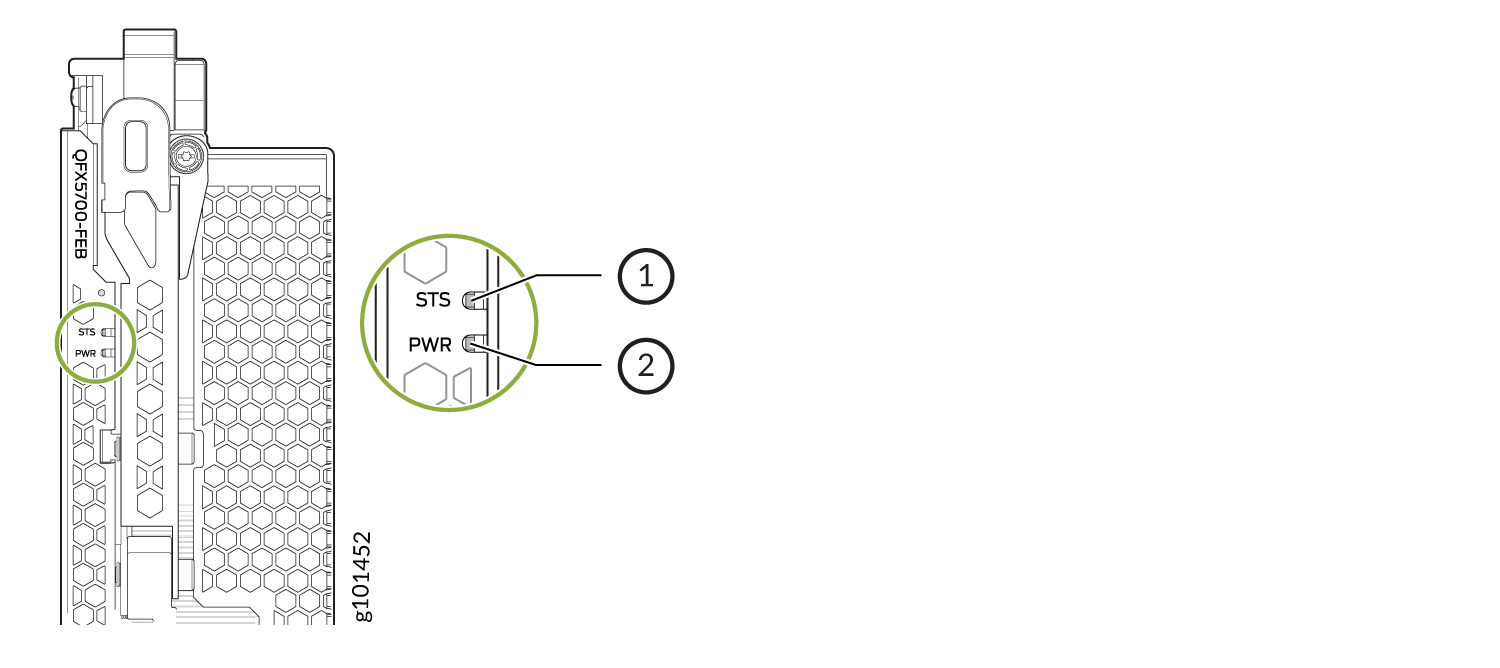

그림 2: QFX5700 FEB/QFX5700E-FEB Diagram of QFX5700-FEB highlighting LED indicators STS and PWR with numbers 1 for STS and 2 for PWR.

용 FEB LED

—

상태 LED

—

전원 LED

이 표에서는 FEB LED 및 온라인/오프라인 버튼의 기능에 대해 설명합니다.

표 2: FEB LED 및 온라인/오프라인 버튼
레이블	색상	상태	설명
PWR(전력)	녹색	꾸준히 켜짐	FEB에 전력이 공급되고 있습니다.
	황색	꾸준히 켜짐	FEB에 전력이 공급되고 있지만 전원 장애가 발생했습니다.
	어둠	꺼짐	FEB가 오프라인 상태이거나 전원이 공급되지 않습니다.
STS(상태)	녹색	꾸준히 켜짐	FEB가 온라인 상태이며 정상적으로 작동합니다.
	녹색	깜박이	FEB가 부팅 중이거나 오프라인으로 전환되고 있습니다.
	황색	꾸준히 켜짐	FEB가 실패했습니다.
	어둠	꺼짐	FEB가 오프라인 상태입니다.
온라인/오프라인 버튼	-	-	이 버튼을 사용하여 FEB의 전원을 켜거나 끌 수 있습니다.
