QFX5700 전원에 연결

QFX5700 스위치에 전원을 연결하려면 다음 절차를 읽으십시오.

참고:

실행 중인 환경에서 동일한 섀시에 전원 공급 장치 모델을 혼용하지 마십시오.

QFX5700 스위치를 접지에 연결

안전 및 전자기 간섭(EMI) 요구 사항을 충족하고 적절한 작동을 보장하려면 섀시를 전원에 연결하기 전에 섀시를 접지에 연결해야 합니다.

접근이 제한된 위치에 QFX5700 설치하고 섀시가 항상 올바르게 접지되어 있는지 확인해야 합니다. QFX5700에는 섀시에 제공되는 2홀 보호 접지 단자가 있습니다. 모든 상황에서 이 접지 연결을 사용하여 섀시를 접지하십시오. AC 전원 시스템의 경우, 2홀 접지 러그 연결과 함께 AC 전원 코드에 접지선을 사용해야 합니다. 이 테스트된 시스템은 2홀 보호 접지 단자로 적용 가능한 모든 EMC 규정 요구 사항을 충족하거나 초과합니다.

외부 접지 연결이 필요한 경우 면허가 있는 전기 기술자가 공급하는 접지 케이블에 적절한 접지 러그를 부착했는지 확인하십시오. 잘못 연결된 러그가 있는 접지 케이블을 사용하면 스위치가 손상될 수 있습니다.

참고:

접지 러그를 스위치에 연결하기 전에 스위치를 랙에 장착하십시오.

다음 부품 및 도구를 사용할 수 있는지 확인합니다.

정전기 방전(ESD) 접지 스트랩(제공됨).
보호 접지 단자 러그(제공됨).
QFX5700용 접지 케이블(제공되지 않음) - 접지 케이블은 4AWG(21.1mm²)여야 하며 연선은 정격 90°C 또는 지역 전기 규정에 따라야 합니다.
접지 케이블용 접지 러그(제공되지 않음)—이 브래킷은 하단 전원 공급장치 옆에 있는 스위치 섀시의 왼쪽 하단 모서리에 부착되어 스위치에 대한 보호 접지 터미널을 제공합니다. 필요한 접지 러그는 Panduit LCD6-14A-L 또는 이와 동등한 제품입니다.
섀시에 장착된 두 개의 나사를 조이기 위한 번호 3 Pozidriv 또는 Phillips 드라이버(제공되지 않음).

Panduit LCD4-14A-L 또는 동급 및 4AWG(21.1mm²) 전원 케이블에 맞는 크기의 터미널 러그를 사용해야 합니다. 4AWG(21.1mm²) 연선은 정격 90°C 또는 지역 전기 규정에 따라야 합니다. 전원 케이블과 러그의 압착된 부분 주위에 열수축 튜브 절연체를 설치하는 것이 좋습니다.

AC 전원 QFX5700는 지리적 위치에 적합한 AC 전원 코드를 사용하여 스위치의 전원 공급장치를 접지된 AC 전원 콘센트에 꽂으면 추가 접지를 얻습니다.

접지를 QFX5700에 연결하려면:

면허가 있는 전기 기술자가 케이블 러그(액세서리 키트에 제공됨)를 접지 케이블에 연결했는지 확인합니다.
접지 케이블의 다른 쪽 끝을 스위치가 장착된 랙과 같은 적절한 접지에 연결합니다.

맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점 중 하나에 연결합니다. 그림 1을 참조하십시오.

그림 1: QFX5700 ESD Point for the QFX5700

의 ESD 지점

—

ESD 포인트

Pozidriv 또는 Phillips 드라이버를 사용하여 섀시에 와셔가 부착된 M6 나사 2개를 제거합니다.
케이블 연결이 왼쪽을 향하도록 섀시 접지 러그와 케이블을 나사 구멍 위에 놓습니다. 그림 2를 참조하십시오.

그림 2: QFX5700 에 접지 케이블 연결
와셔가 부착된 나사 2개를 접지 러그와 접지 케이블 위에 놓습니다.
Pozidriv 또는 Phillips 드라이버를 사용하여 두 개의 M-6 나사를 조입니다.
접지 케이블을 드레싱하고 다른 장치 구성 요소에 대한 액세스를 만지거나 차단하지 않으며 사람들이 걸려 넘어질 수 있는 곳을 드레이프하지 않도록 합니다.

AC 전원을 QFX5700에 연결

스위치에 전원을 연결하기 전에 ESD 손상을 방지하는 방법을 이해해야 합니다. 정전기 방전 손상 방지를 참조하십시오.

참고:

안전 및 전자기 간섭(EMI) 요구 사항을 충족하고 적절한 작동을 보장하려면 QFX5700 스위치를 전원에 연결하기 전에 접지에 연결해야 합니다.

주의:

스위치에 전원을 연결하기 전에 면허가 있는 전기 기술자가 공급하는 접지 및 전원 케이블에 케이블 러그를 연결해야 합니다. 잘못 연결된 러그가 있는 케이블은 스위치를 손상시킬 수 있습니다(예: 단락 발생). 안전 및 전자기 간섭(EMI) 요구 사항을 충족하고 적절한 작동을 보장하려면 섀시를 전원에 연결하기 전에 섀시를 접지에 연결해야 합니다. 섀시에 별도의 접지 컨덕터가 필요한 설치의 경우 스위치 섀시의 보호 접지 터미널을 사용하여 접지에 연결하십시오. 스위치의 PSM을 지리적 위치에 적합한 AC 전원 코드를 사용하여 접지된 AC 전원 콘센트에 연결하면 스위치가 추가 접지를 얻게 됩니다.

QFX5700 스위치의 AC 전원 공급 장치(PSU)는 핫 탈착 및 핫 삽입이 가능한 FRU(Field-Replaceable Unit)입니다. 스위치 전원을 끄거나 라우팅 기능을 중단하지 않고도 제거하고 교체할 수 있습니다. QFX5700 스위치의 전원 공급 장치는 구역이 지정되지 않으므로 2개의 슬롯을 사용하여 섀시에 PSU를 배치할 수 있습니다.

AC 전원을 QFX5700 섀시에 연결하는 방법:

섀시를 접지에 연결합니다( QFX5700 스위치를 접지에 연결 참조).

주의:

안전 및 전자기 간섭(EMI) 요구 사항을 충족하고 적절한 작동을 보장하려면 QFX5700 전원에 연결하기 전에 적절하게 접지해야 합니다. 섀시에 별도의 접지 컨덕터가 필요한 설치의 경우 QFX5700 후면 패널의 보호 접지 단자를 사용하여 접지에 연결하십시오. QFX5700 스위치는 지리적 위치에 적합한 AC 전원 코드를 사용하여 스위치의 전원 공급장치를 접지된 AC 전원 콘센트에 꽂을 때 추가 접지를 얻습니다.
AC 전원을 스위치에 연결하는 데 사용할 수 있는 지리적 위치에 적합한 전원 코드가 있는지 확인합니다.
정전기 방전(ESD) 손상을 방지하기 위해 필요한 예방 조치를 취했는지 확인하십시오.
스위치에 전원 공급 장치를 설치하고 전원을 공급합니다.
ESD 접지 스트랩이 있는지 확인하십시오.
아직 설치되지 않은 경우 스위치에 전원 공급 장치를 설치합니다.

참고:
각 전원 공급 장치는 전용 전원 콘센트에 연결해야 합니다.

AC 전원을 QFX5700 스위치에 연결하려면,

맨 손목에 ESD 손목 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 장치의 ESD 지점에 연결합니다.
전원 공급 장치가 섀시에 완전히 삽입되어 있고 래치가 고정되어 있는지 확인합니다.
QFX5700 스위치와 함께 제공된 AC 전원 코드를 찾습니다. 코드에는 지리적 위치에 적합한 플러그가 있습니다.
전원 코드의 커플러 끝을 AC 전원 공급장치 면판의 AC 전원 코드 입구에 삽입합니다.

그림 3: QFX5700 에 AC 전원 코드 연결

그림 4: AC 전원 코드를 QFX5700 에 연결
AC 전원 콘센트에 전원 스위치가 있는 경우 꺼짐(O) 위치로 설정합니다.

참고:
전원 공급 장치에 전원이 공급되는 즉시 QFX5700의 전원이 켜집니다. 전원 공급 장치에 전원 스위치가 없습니다.

전원 코드 플러그를 AC 전원 콘센트에 꽂습니다.
AC 전원 콘센트에 전원 스위치가 있는 경우 켜짐(|) 위치로 설정합니다.
각 전원 공급장치의 상태 LED가 녹색으로 켜져 있는지 확인합니다. 각 전원 공급장치의 상태 LED가 녹색으로 켜져 있는지 확인합니다

DC 전원을 QFX5700에 연결

QFX5700 스위치의 DC 전원 공급 장치(PSU)는 핫 탈착 및 핫 삽입이 가능한 FRU(현장 교체 장치)입니다. 스위치 전원을 끄거나 라우팅 기능을 중단하지 않고도 제거하고 교체할 수 있습니다. QFX5700 스위치의 전원 공급 장치는 구역이 지정되지 않으므로 2개의 슬롯을 사용하여 섀시에 PSU를 배치할 수 있습니다.

경고:

DC 전원 공급 QFX5700 스위치는 액세스가 제한된 위치에만 설치할 수 있습니다.

참고:

DC 전원 공급 장치의 배터리 반환은 분리된 DC 반환(DC-I)으로 연결되어야 합니다.

DC 전원을 QFX5700 섀시에 연결하는 방법:

섀시를 접지에 연결합니다.

주의:

안전 및 전자기 간섭(EMI) 요구 사항을 충족하고 적절한 작동을 보장하려면 QFX5700 스위치를 전원에 연결하기 전에 적절하게 접지해야 합니다.

주의:

스위치에 전원을 연결하기 전에 면허가 있는 전기 기술자가 공급하는 접지 및 전원 케이블에 케이블 러그를 연결해야 합니다. 잘못 연결된 러그가 있는 케이블은 스위치를 손상시킬 수 있습니다(예: 단락 발생). 안전 및 전자기 간섭(EMI) 요구 사항을 충족하고 적절한 작동을 보장하려면 섀시를 전원에 연결하기 전에 섀시를 접지에 연결해야 합니다. 섀시에 별도의 접지 컨덕터가 필요한 설치의 경우 스위치 섀시의 보호 접지 터미널을 사용하여 접지에 연결하십시오.
다음을 읽으십시오.
- DC 전원 전기 안전 지침
- DC 전원 구리 도체 경고
- DC 전원 차단 경고
- DC 전원 접지 요구 사항 및 경고
- 정전기 방전(ESD) 손상을 방지하기 위해 필요한 예방 조치를 취했는지 확인하십시오
- ESD 접지 스트랩이 있는지 확인하십시오.
- 아직 설치되지 않은 경우 스위치에 DC 전원 공급 장치를 설치합니다.
- 다음 부품 및 도구를 사용할 수 있는지 확인합니다.
  - Phillips (+) 드라이버, 1/4인치, 토크 범위는 6lb-in입니다. (0.68 Nm) 및 7 lb-in. (0.79nm) (제공되지 않음)
  - DC 전원을 QFX5700에 연결하기 위한 지리적 위치에 적합한 전원 케이블 또는 케이블. Panduit/LCDX4-14AH-L과 같은 4AWG 게이지 DC 전원 케이블을 사용하는 것이 좋습니다. 케이블 러그는 전원 공급 장치와 함께 제공됩니다.
  참고:
  각 전원 공급 장치는 전용 전원 콘센트에 연결해야 합니다.
DC 전원을 QFX5700 스위치에 연결하려면,
1. 맨 손목에 ESD 접지 스트랩을 부착하고 스트랩을 승인된 사이트 ESD 접지 지점에 연결합니다.
2. 전원 공급 장치가 섀시에 완전히 삽입되어 있고 래치가 고정되어 있는지 확인합니다.
3. DC 입력 전류 선택기(DIP 스위치)가 80A로 설정되어 있는지 확인합니다.
4. 전원 공급 장치의 터미널 블록 덮개에 있는 케이블 관리자 래치를 엽니다.
5. 십자 드라이버를 사용하여 케이블 관리자 래치를 전원 공급 장치 터미널 블록 덮개에 고정하는 나사를 풉니다.

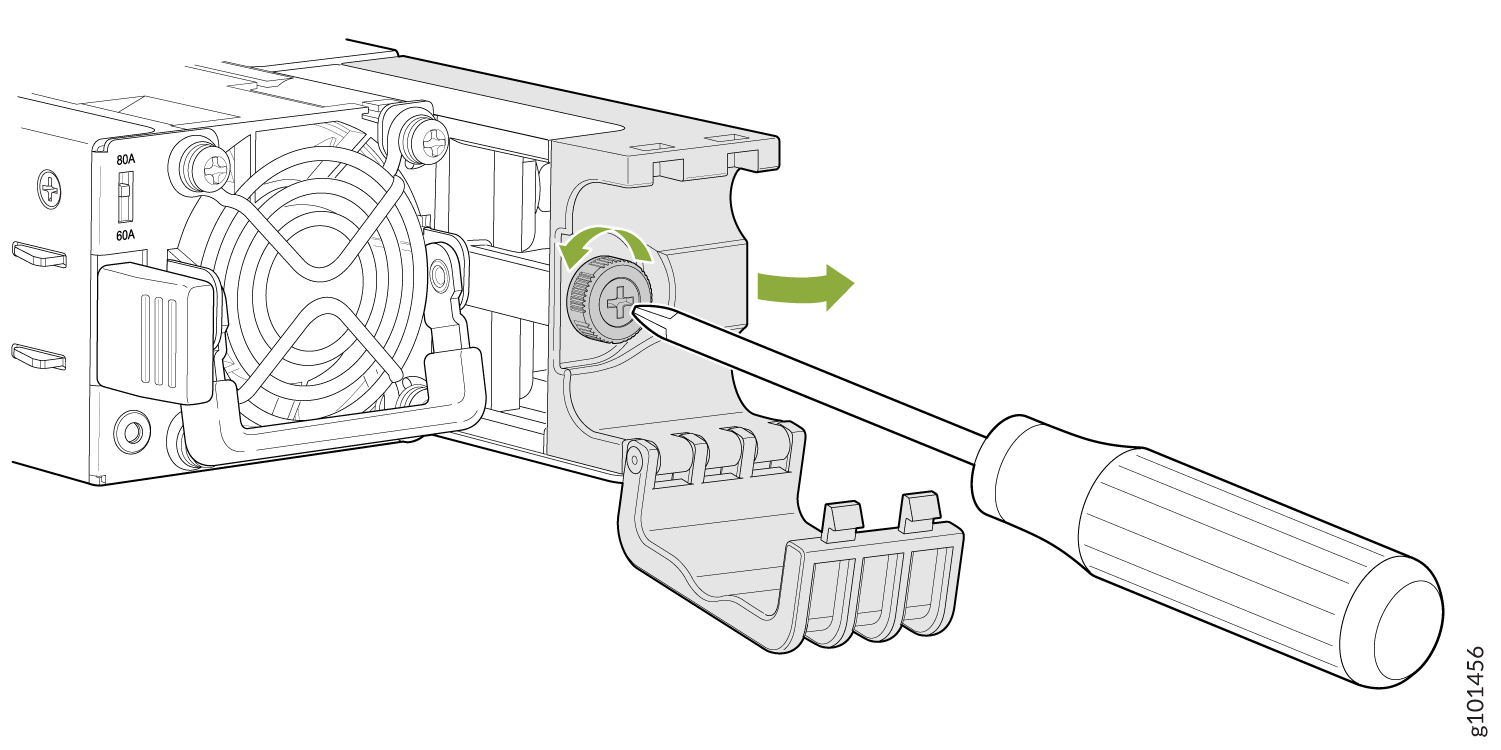

  그림 5: 케이블 관리자 래치 분리
6. 케이블 관리자 브래킷을 제거하여 4개의 단자 스터드를 노출시킵니다.
7. 전원 케이블 주위에 열수축 튜브 절연체를 설치합니다.
  열수축 튜브를 설치하려면:
  1. 러그 배럴에 부착된 케이블 부분 위로 튜브를 밉니다. 튜브가 와이어의 끝과 와이어에 부착된 러그의 배럴을 덮고 있는지 확인하십시오.
  2. 히트 건으로 튜브를 수축하십시오. 케이블 주위가 단단히 수축되도록 튜브의 모든 면을 고르게 가열하십시오.
  그림 6은 열수축 튜브를 설치하는 단계를 보여줍니다.

  참고:
  튜브를 과열하지 마십시오.
  그림 6: 열수축 튜브 설치 방법
8. 직선 DC 전원 케이블을 사용하는 경우 전원 케이블 커넥터의 끝을 4개의 단자 스터드 위에 놓습니다.
9. 육각 너트로 4개의 단자 스터드에 전원 케이블을 고정합니다.
10. 렌치를 사용하여 6lb-in 사이의 토크를 적용하여 육각 너트를 조입니다. (0.68 Nm) 및 7 lb-in. (0.79 나노미터).

  주의:

  적절한 토크 제어 도구를 사용하여 DC 전원 케이블 커넥터의 육각 너트를 조여야 합니다. 나사를 과도하게 조이지 마십시오. 과도한 토크를 가하면 단자대와 배선 트레이가 손상됩니다.
11. 전원 공급 장치를 80A 전원에 연결합니다.
12. 3단계부터 10단계까지 반복하여 다른 DC 전원 공급장치를 연결합니다.
13. 각 전원 공급장치의 상태 LED가 녹색으로 계속 켜져 있는지 확인합니다. 상태 LED가 황색으로 켜지면 전원 공급장치에서 전원을 제거하고 전원 공급장치를 교체합니다. 교체 전원 공급 장치가 준비될 때까지 전원 공급 장치를 제거하지 마십시오. 전원 공급 장치는 적절한 공기 흐름을 보장하기 위해 QFX5700 스위치에 설치해야 합니다.

  주의:

  장애가 발생한 전원 공급 장치를 제거한 후 30초 이내에 새 전원 공급 장치로 교체하여 섀시 과열을 방지하십시오.
14. "6" 단계에서 제거한 케이블 관리자 래치를 다시 부착하고 나비 나사를 조입니다.

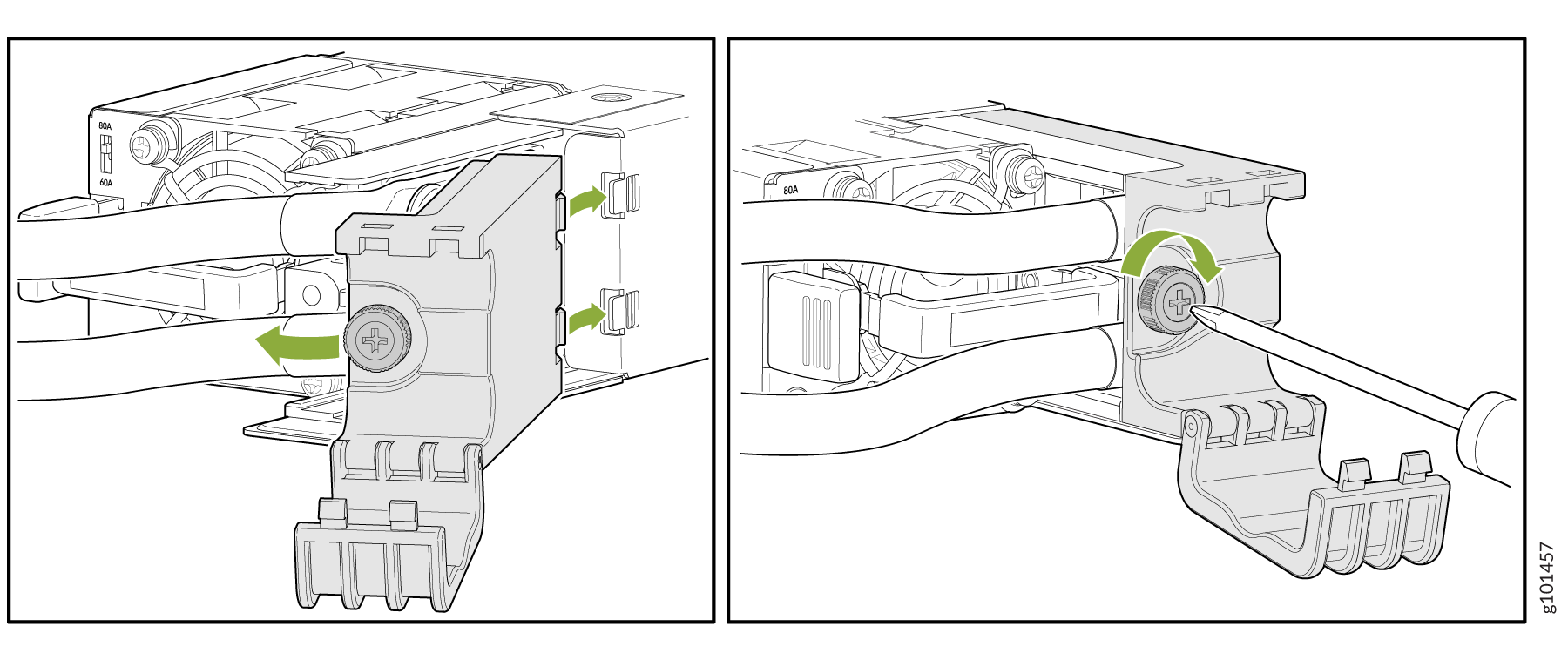

  그림 7: 케이블 관리자 래치 재부착
15. 케이블 관리자 래치를 닫아 전원 케이블을 제자리에 고정합니다.

  참고:
  전원 케이블이 장치 구성 요소에 대한 액세스를 차단하거나 사람이 걸려 넘어질 수 있는 드레이프를 막지 않도록 하십시오.

  그림 8: 케이블 관리자 래치 재부착

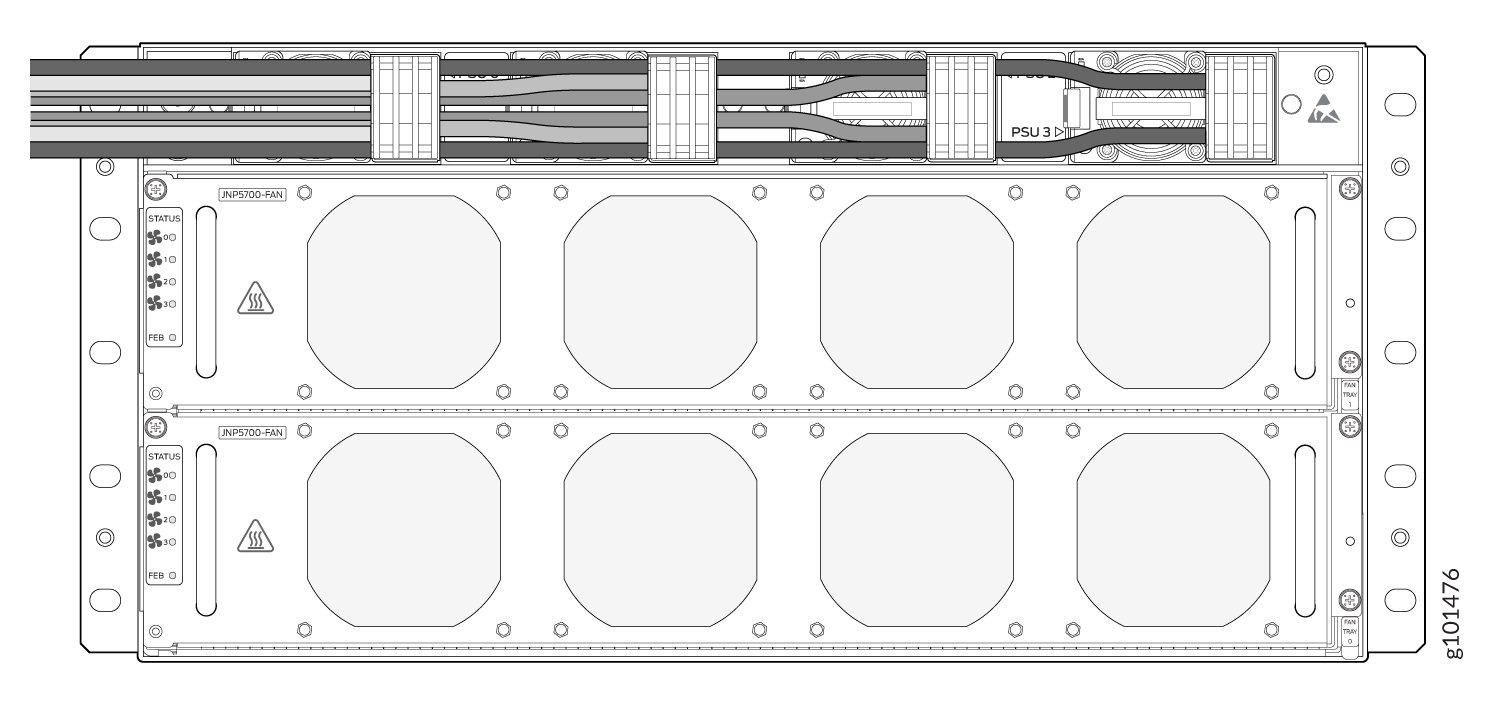

DC 전원을 전원 공급장치에 연결하고 섀시에 설치합니다.
