QFX5100 전원 시스템

QFX5100 디바이스용 AC 전원 공급장치

QFX5100 스위치의 두 전원 공급 장치는 핫 착착 및 핫 삽입 가능한 현장 교체 장치(FRU)입니다. 전원 공급 장치는 공장 스위치에 설치됩니다. 스위치 전원을 끄거나 스위칭 기능을 중단하지 않고도 관리 패널에서 대체 전원 공급장치를 설치할 수 있습니다.

1U QFX5100 스위치의 AC 전원 공급 장치는 650W 입니다. 2U , QFX5100-96S 스위치의 AC 전원 공급 장치는 850W 입니다. 두 전원 공급 장치 모두 동일해 보입니다. 섀시 제품 SKU에 올바른 전원 공급장치를 사용해야 합니다( 표 1 참조).

주의:

전원 공급 장치를 서로 다른 공기 흐름 또는 다른 와트와 혼합하지 마십시오. 다른 공기 흐름이나 와트를 가진 전원 공급 장치를 섀시에 삽입하면 시스템이 경보를 울립니다.

1U 설계의 예는 그림 1 을, 그림 2는 2U 전원 공급장치의 예시입니다.

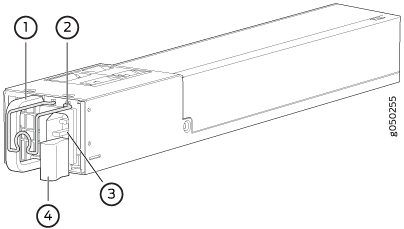

그림 1: QFX5100 스위치의 1U AC 전원 공급장치 1 U AC Power Supply in QFX5100 Switches

1 — 처리	3 — AC 어플라이언스 인렛
2개 — 보안 래치	4개 — 이젝터 레버

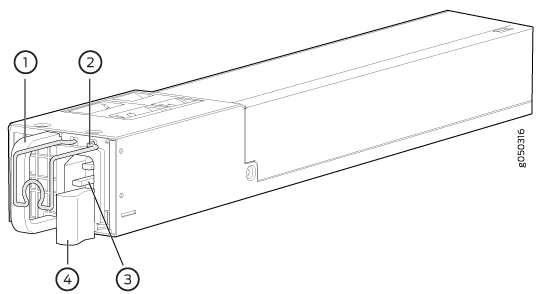

그림 2: QFX5100-96S 스위치의 2U AC 전원 공급장치 2 U AC Power Supply in a QFX5100-96S Switch

전원 공급장치는 구매한 제품 SKU에 따라 FRU-포트 또는 포트-FRU 공기 흐름을 제공합니다. 레거시 스위치 또는 LCD가 있는 스위치에서 이러한 공기 흐름을 후-전 및 전-후 방향이라고 합니다. 전원 공급장치에는 팬 아이콘이 있는 색상으로 구분된 손잡이가 있습니다. 전원 공급 장치의 예는 그림 3 을 참조하십시오. 파란색 손잡이가 있는 전원 공급 장치는 FRU-포트 공기 흐름을 표시합니다. 골드색 핸들이 있는 전원 공급 장치는 포트-FRU 공기 흐름을 나뭇가지로 표시합니다.

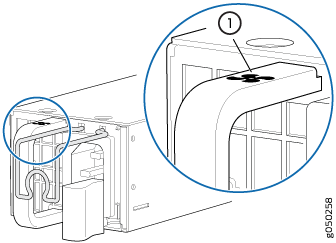

그림 3: 전원 공급장치 핸들 세부 사항 Power Supply Handle Detail

1

—

핸들의 팬 아이콘

주의:

전원 공급장치의 공기 흐름 방향이 섀시의 공기 흐름 방향과 일치하는지 확인합니다. 섀시에 설치하는 각 전원 공급장치의 공기 흐름 방향이 동일한지 확인합니다. 서로 다른 두 방향의 공기 흐름으로 전원 공급장치를 설치하면 Junos OS에 경보가 발생합니다. 섀시에서 공기 흐름 패턴을 변환해야 하는 경우, 새로운 방향을 사용하려면 한 번에 모든 팬과 전원 공급장치를 바꿔야 합니다.

표 1 은 서로 다른 전원 공급 장치와 공기 흐름의 방향을 보여줍니다.

표 1: QFX5100 AC 전원 공급장치의 공기 흐름 방향
QFX5100 제품 SKU	와트	제품 번호	공기 흐름 방향	전원 공급장치의 색상 처리
QFX5100-24Q QFX5100-48S QFX5100-48SH QFX5100-48T QFX5100-48TH	650W	JPSU-650W-AC-AFI QFXC01-PWRACI-650A(이전 버전)	FRU-포트	Juniper Azure Blue
QFX5100-96S	850W	JPSU-850W-AC-AFI	FRU-포트	Juniper Azure Blue
QFX5100-24Q QFX5100-48S QFX5100-48SH QFX5100-48T QFX5100-48TH	650W	JPSU-650W-AC-AFO QFXC01-PWRACO-650A(이전 버전)	포트-FRU	주니퍼 골드
QFX5100-96S	850W	JPSU-850W-AC-AFO	포트-FRU	주니퍼 골드

전기 손상을 방지하기 위해 AC 전원을 QFX5100 디바이스에 연결하는 지침에 주의 깊게 따르십시오.

QFX5100 디바이스용 AC 전원 사양

표 2 에는 QFX5100 장비의 AC 전원 사양이 설명됩니다.

표 2: QFX5100 디바이스의 AC 전원 사양
항목
AC 입력 전압
AC 입력 라인 주파수
AC 입력 전류 등급
일반 전력 소비
QFX5100-24Q	230W
QFX5100-48S 및 QFX5100-48SH	230W
QFX5100-48T 및 QFX5100-48TH	322W
QFX5100-96S	315W
최대 전력 소모
QFX5100-24Q	365W
QFX5100-48S 및 QFX5100-48SH	365W
QFX5100-48T 및 QFX5100-48TH	395W
QFX5100-96S	470W

QFX5100 디바이스용 AC 전원 코드 사양

분리 가능한 AC 전원 코드는 주문 시 섀시와 함께 배송됩니다. 부부는 국제 전기 기술위원회 (IEC) 표준 60320에 의해 설명 된 유형 C13입니다. 전원 코드의 플러그 엔드는 귀사의 지역별 표준인 전원 콘센트에 적합합니다.

주의:

장비의 AC 전원 코드는 다른 어떤 용도로도 사용되지 않고 해당 섀시에서만 사용할 수 있습니다.

참고:

북미 지역에서는 AC 전원 코드가 4.5 미터(약 14.75 피트) 길이를 초과해서는 안 되며, NEC(National Electrical Code) Section 400-8(NFPA 75, 5-2.2) 및 210-52 및 CEC(Canadian Electrical Code) 섹션 4-010(3)을 준수해야 합니다. QFX5100 디바이스에서 주문할 수 있는 코드가 준수됩니다.

표 3 에는 각 국가 또는 지역에 제공되는 AC 전원 코드 사양이 나열되어 있습니다.

표 3: AC 전원 코드 사양
국가/지역	전기 사양	플러그 표준
오스트레일리아	250VAC, 10A, 50Hz	AS/NZ 3112-1993
중국	250VAC, 10A, 50Hz	GB2099.1 1996 및 GB1002 1996(CH1-10P)
유럽(이탈리아, 스위스, 영국 제외)	250VAC, 10A, 50Hz	CEE (7) VII
이탈리아	250VAC, 10A, 50Hz	CEI 23-16/VII
일본	125VAC, 12A, 50Hz 또는 60Hz	JIS 8303
북미	125VAC, 13A, 60Hz	NEMA 5-15
대한민국	250VAC, 10A, 60Hz	KSC 8305
스위스	250VAC, 10A, 50Hz	SEV 1011 SEV 6534/2
영국	250VAC, 10A, 50Hz	BS 1363A

그림 4 는 표 3에 나열된 일부 국가 또는 지역의 전원 코드에 대한 플러그를 보여주고 있습니다.

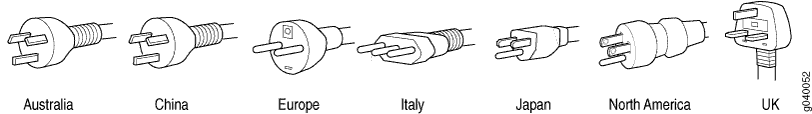

그림 4: AC 플러그 유형 AC Plug Types

QFX5100 디바이스의 AC 전원 공급장치 LED

그림 5 는 전원 공급장치의 LED 위치를 보여줍니다.

그림 5: QFX5100 스위치의 AC 전원 공급장치 LED AC Power Supply LEDs on a QFX5100 Switch

표 4 는 AC 전원 공급 장치의 LED를 설명합니다.

표 4: QFX5100 스위치의 AC 전원 공급장치 LED
Led	색	상태	설명
AC OK	Unlit	끄기	전원 공급장치의 전원이 끊어지거나 전원 공급장치에 전원이 들어오지 않습니다.
AC OK	녹색	꾸준히	전원 공급장치에 전원이 들어오고 있습니다.
DC OK	Unlit	끄기	전원 공급장치의 전원이 끊어지거나 전원 공급장치가 올바르게 전원을 내보내지 않습니다.
DC OK	녹색	꾸준히	전원 공급장치가 올바르게 전원을 전송합니다.
오류	호박색	꾸준히	전원 공급장치에서 오류가 감지되었습니다. 가능한 빨리 전원 공급장치를 교체하십시오. 섀시를 통해 적절한 공기 흐름을 유지하려면 전원 공급 장치를 교체할 준비가 될 때까지 전원 공급장치를 섀시에 설치하십시오.

참고:

AC OK LED와 DC OK LED가 비등한 경우, AC 전원 코드가 제대로 설치되지 않았거나 전원 공급장치 퓨즈가 실패했습니다. AC OK LED에 불이 켜지고 DC OK LED가 비등되면 AC 전원 공급장치가 제대로 설치되지만 전원 공급장치에 내부 장애가 발생합니다.

QFX5100 디바이스의 DC 전원 공급장치

QFX5100 디바이스의 전원 공급 장치( 그림 6 참조)는 핫-탈착 및 핫 삽입 가능한 FRU(Field-Replaceable Unit)로, 디바이스 전원을 끄거나 스위칭 기능을 중단하지 않고도 QFX5100 디바이스의 1U DC 제품 SKU에 설치할 수 있습니다.

QFX5100의 1U 제품 SKU의 DC 전원 공급 장치는 전원 복원력을 위해 이중 피드를 갖춘 650W 입니다. 2U 제품 SKU, QFX5100-96S의 DC 전원 공급 장치는 전원 복원력을 위해 이중 피드가 있는 850W 입니다. 두 전원 공급 장치 모두 비슷한 설계를 가지고 있습니다. 1U 설계의 예는 그림 6 , 그림 7 은 2U 전원 공급장치의 예입니다.

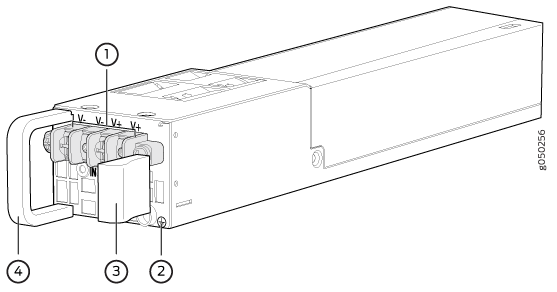

그림 6: QFX5100 디바이스 DC Power Supply in QFX5100 Devices

의 DC 전원 공급장치

1 — 터미널 블록	3 — 이젝터 레버
2개 — ESD 접지 지점	4개 — 처리

1U 모델에 충분한 전력을 공급하려면 – 48 VDC에서 최소 7A 를 제공할 수 있는 시설 DC 소스에서 DC 입력 배선을 종료합니다.

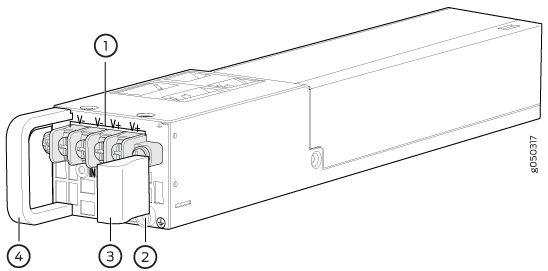

그림 7: QFX5100-96S 디바이스 DC Power Supply for QFX5100-96S Devices

용 DC 전원 공급장치

1 — 터미널 블록	3 — 이젝터 레버
2개 — ESD 접지 지점	4개 — 처리

참고:

스위치의 DC 전원 공급장치에는 양수(+) 및 음 수(–)로 표시된 DC 전원 케이블 연결을 위한 4개의 터미널이 V-, V-, V+, V+( 그림 8 참조)로 표시되어 있습니다.

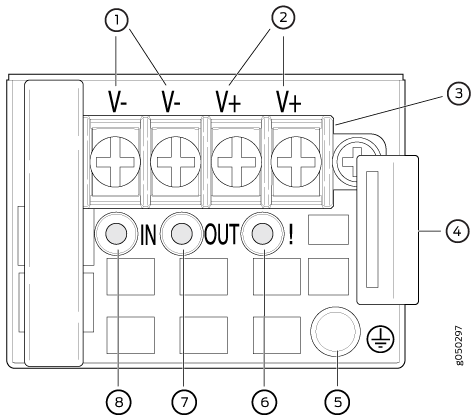

그림 8: QFX5100 디바이스의 DC 전원 공급장치 면판 DC Power Supply Faceplate in QFX5100 Devices

1 — 션트 네거티브 입력 터미널(-48V)	5개 — ESD 접지 지점
2개 — 션트 양성 입력 터미널(+RTN)	6 — 장애 LED
3 — 터미널 블록	7개 — 출력 LED
4개 — 이젝터 레버	8개 — 입력 LED

전기 손상을 방지하려면 QFX5100 전원 공급장치 설치 및 제거의 지침을 주의 깊게 따르십시오.

QFX5100 디바이스용 DC 전원 사양

표 5 는 QFX5100 디바이스의 DC 제품 SKU에 대한 DC 전원 사양을 설명합니다.

표 5: QFX5100 디바이스의 DC 전원 사양
항목	제품 SKU	사양
DC 입력 전압	QFX5100-24Q QFX5100-48S QFX5100-48T	정격 작동 전압: –48VDC ~ -60 VDC 작동 전압 범위: -40VDC ~ –72 VDC
DC 입력 전압	QFX5100-96S	정격 작동 전압: VDC -48 VDC ~ -60 VDC 작동 전압 범위: –40VDC ~ -72 VDC
DC 입력 전류 등급	QFX5100-24Q QFX5100-48S QFX5100-48T QFX5100-96S	최대 10A
일반 전력 소비	QFX5100-48S QFX5100-48T QFX5100-24Q	300W
일반 전력 소비	QFX5100-96S	315W
최대 전력 소모	QFX5100-24Q QFX5100-48S QFX5100-48T	385W
최대 전력 소모	QFX5100-96S	470W

QFX5100 디바이스의 DC 전원 공급장치 LED

그림 9 는 DC 전원 공급 장치의 LED 위치를 보여줍니다.

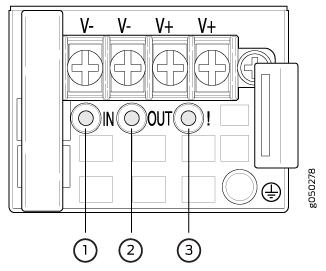

그림 9: QFX5100 스위치의 DC 전원 공급장치 면판 DC Power Supply Faceplate on a QFX5100 Switch

1 — 입력 LED	3 — 장애 LED
2개 — 출력 LED

주의:

V+ 터미널은 V-터미널과 마찬가지로 내부적으로 함께 션트됩니다. 동일한 극성 터미널은 동일한 소스에서 함께 유선으로 연결하여 더 높은 전원 섀시에서 추가 전류 경로를 제공할 수 있습니다. 터미널을 다른 소스에 연결하지 마십시오.

표 6 은 DC 전원 공급 장치의 LED를 설명합니다.

표 6: QFX5100 스위치의 DC 전원 공급장치 LED
이름	색	상태	설명
입력	Unlit	끄기	전원 공급장치의 전원이 끊어지거나 전원 공급장치에 전원이 들어오지 않습니다.
입력	녹색	꾸준히	전원 공급장치에 전원이 들어오고 있습니다.
출력	Unlit	끄기	전원 공급장치의 전원이 끊어지거나 전원 공급장치가 올바르게 전원을 내보내지 않습니다.
출력	녹색	꾸준히	전원 공급장치가 올바르게 전원을 전송합니다.
오류	호박색	꾸준히	전원 공급장치에서 오류가 감지되었습니다. 가능한 빨리 전원 공급장치를 교체하십시오. 섀시를 통해 적절한 공기 흐름을 유지하려면 전원 공급 장치를 교체할 준비가 될 때까지 전원 공급장치를 섀시에 설치하십시오.
