PTX10016 스위치 패브릭

스위치 인터페이스 보드(SIB)는 PTX10016용 스위치 패브릭을 생성합니다. 각 PTX10016에는 최대 6개의 SIB가 포함되어 있으며, 전면의 라인 카드와 라우팅 컨트롤 보드(RCB) 및 후면의 팬 트레이 사이에 섀시 중간에 수직으로 설치할 수 있습니다. 6개의 JNP10016-SF SIB를 설치할 경우 PTX10016의 라우팅 용량은 96Tbps입니다. 6개의 JNP10016-SF3 SIB를 설치할 경우 PTX10016의 라우팅 용량은 565Tbps입니다.

PTX10016 스위치 인터페이스 보드 설명

PTX10016에는 두 가지 SIB 모델이 제공됩니다.

JNP10016-SF SIB는 한 방향으로 14.4Tbps의 스위칭 용량을 가지며 Junos OS 지원합니다.
JNP10016-SF3 SIB는 한 방향으로 45.9Tbps의 스위칭 용량을 가지며 다음을 지원합니다.
- Junos OS Evolved 릴리스 21.2R2 이상 21.2 릴리스
- Junos OS Evolved 릴리스 21.4R1 이상

SIB는 PTX10016 라우팅 플레인 구성합니다. JNP10016-SF SIB를 지원하는 구성에서는 기본 운영에 5개의 SIB가 필요하며 6번째는 +1 이중화를 제공합니다 n. 여섯 번째 SIB는 전원이 공급되며 시스템에서 항상 사용할 수 있습니다. 섀시의 전체 처리 속도를 제공하기 위해서는 6개의 SIB가 모두 설치되고 활성화되어야 합니다. JNP10016-SF3에서는 스위치 패브릭에 대한 이중화가 없습니다. 6개의 스위치 패브릭 보드는 각각 전체 스위칭 패브릭 대역폭의 1/6을 제공합니다. 각 SIB에는 16개의 라인 카드 중 하나의 커넥터와 일치하고 연결되는 16개의 커넥터가 있습니다. 그림 1을 참조하십시오.

그림 1: JNP10016 SIB

그림 2: JNP10016-SF3 SIB

표 1 에는 JNP10016-SF SIB의 물리적 사양이 나와 있습니다. 표 2 에는 JNP10016-SF3 SIB의 물리적 사양이 나와 있습니다.

표 1: JNP10016-SF SIB의 크기
사양	값
높이	34.6 에. (87.88cm)
너비	1.8 에. (4.57cm)
깊이	13.4 에. (34.04cm)
무게	17.88kg(39.4lb)

표 2: JNP10016-SF3 SIB의 크기
사양	값
높이	34.5 에. (87.6cm)
너비	1.8 에. (4.57cm)
깊이	13.3 에. (33.8 cm)
무게	19.37kg(42.7lb)

SIB는 핫 탈착 및 핫 삽입 가능한 FRU(Field-Replaceable Unit)입니다. 라우터 섀시 외부에서는 볼 수 없습니다. SIB를 보려면 팬 트레이 중 하나를 제거해야 합니다. SIB는 왼쪽에서 오른쪽으로 SIB0 에서 SIB5로 번호가 매겨지며 SIB0 은 전원 공급장치 옆에 위치합니다. 그림 3을 참조하십시오.

그림 3: PTX10016 라우터 SIBs Installed in the PTX10016 Router

에 설치된 SIB

1 개

—

팬 트레이 컨트롤러

2 개

—

SIB

PTX10016 스위치 인터페이스 보드 LED

SIB는 각 보드의 상단에 2개의 상태 LED를 가지고 있다. 그림 4를 참조하십시오.

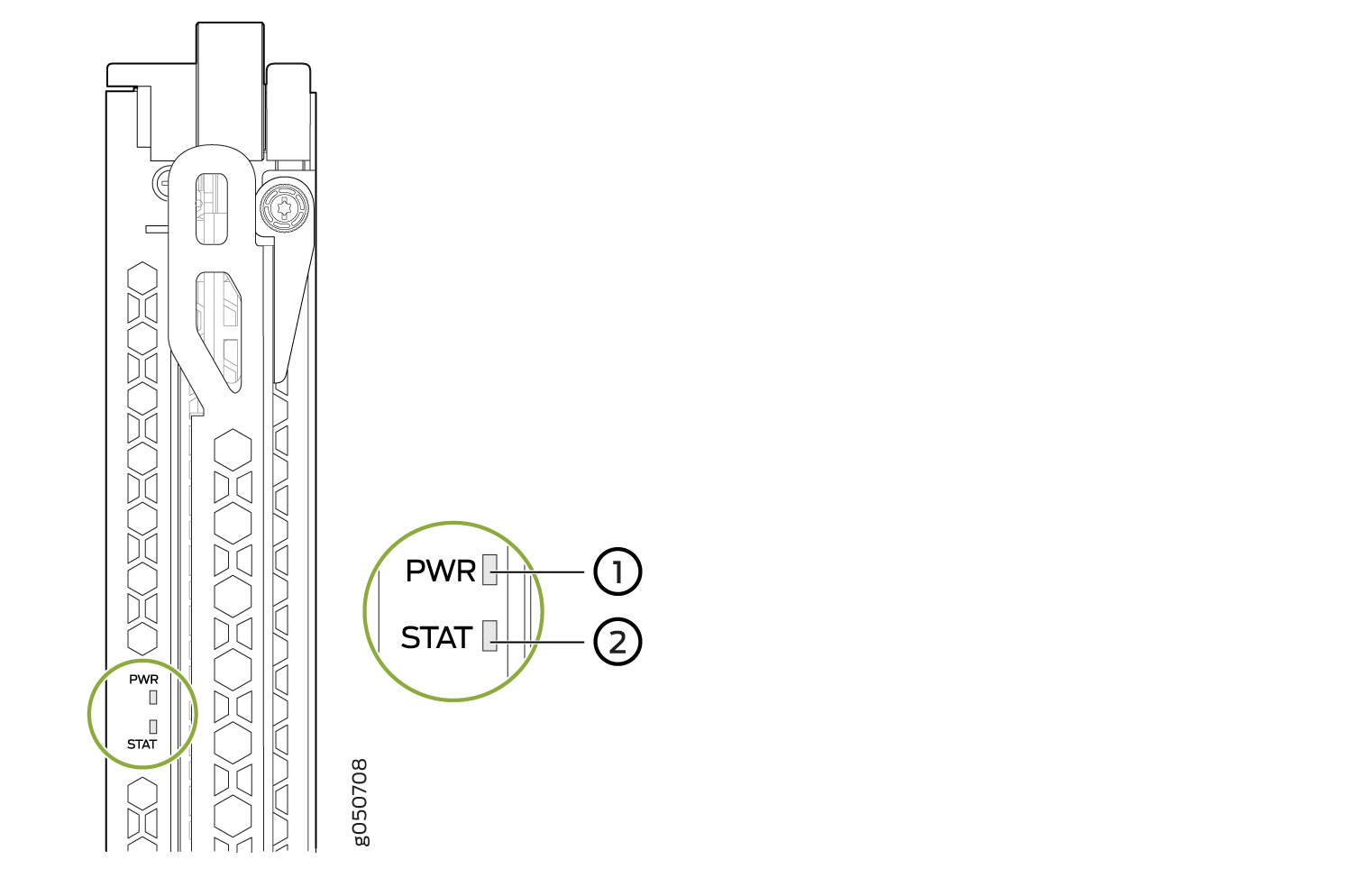

그림 4: SIB LED SIB LEDs

표 3 은 이러한 LED의 기능을 설명합니다.

표 3: SIB LED의 기능
레이블	색	상태	묘사
PWR (전원)	녹색	꾸준히에	SIB에 전원이 공급되고 있습니다.
	황색	깜박이	전원 오류.
	라이팅제외(Unlit)	끄기	SIB가 오프라인 상태이거나 전원이 수신되고 있지 않습니다.
STAT (상태)	녹색	꾸준히에	SIB는 온라인 상태이며 정상적으로 작동합니다.
	녹색	깜박이	비콘 기능이 활성화되었습니다.
	황색	꾸준히에	SIB에 장애가 발생했습니다.
	라이팅제외(Unlit)	끄기	SIB가 오프라인 상태입니다.
