PTX10016 스위치 패브릭 구성 요소 유지 관리

PTX10016 라우터에는 SIB(Switch Interface Boards)가 포함되어 있습니다. SIB는 전면의 라인 카드와 라우팅 및 컨트롤 보드(RCB) 그리고 후면의 팬 트레이 사이에 수직으로 중앙 섀시로 설치됩니다. PTX10016 라우터에서 SIB를 설치 또는 제거하려면 다음 섹션을 읽어보십시오.

PTX10016 라인 카드, RCB 및 SIB 처리 및 저장 방법

PTX10016 섀시는 취약한 구성 요소가 있는 여러 FRU(Field-Replaceable Unit)를 지원합니다. 라인 카드, RCB(Routing and Control Boards), SIB(Switch Interface Boards)의 손상을 방지하려면 다음과 같은 안전한 취급 방법을 따르십시오.

라인 카드 및 RCB 보유 방법

라인 카드와 RCB를 잡는 방식에 적절한 주의를 기울이십시오. 라인 카드와 RCB는 수평으로 설치됩니다. 라인 카드와 RCB가 섀시에 없을 때는 유닛 옆에 두는 것이 가장 좋습니다.

라인 카드 또는 RCB를 착용하고 걸을 때:

  1. 페이스플레이트가 사용자 쪽을 향하도록 라인 카드 또는 RCB의 방향을 지정합니다.
  2. 장치를 섀시에서 밀어낼 때 장치의 각 측면을 단단히 잡습니다.
  3. 장치를 운반할 때 물체에 부딪히지 않도록 주의하십시오.
    주의:

    커넥터 에지 옆에서 라인 카드 또는 RCB를 잡지 마십시오. 커넥터가 손상되기 쉬우므로 커넥터가 손상되면 라인 카드 또는 RCB가 제대로 장착되지 않습니다. 그림 1을 참조하십시오.

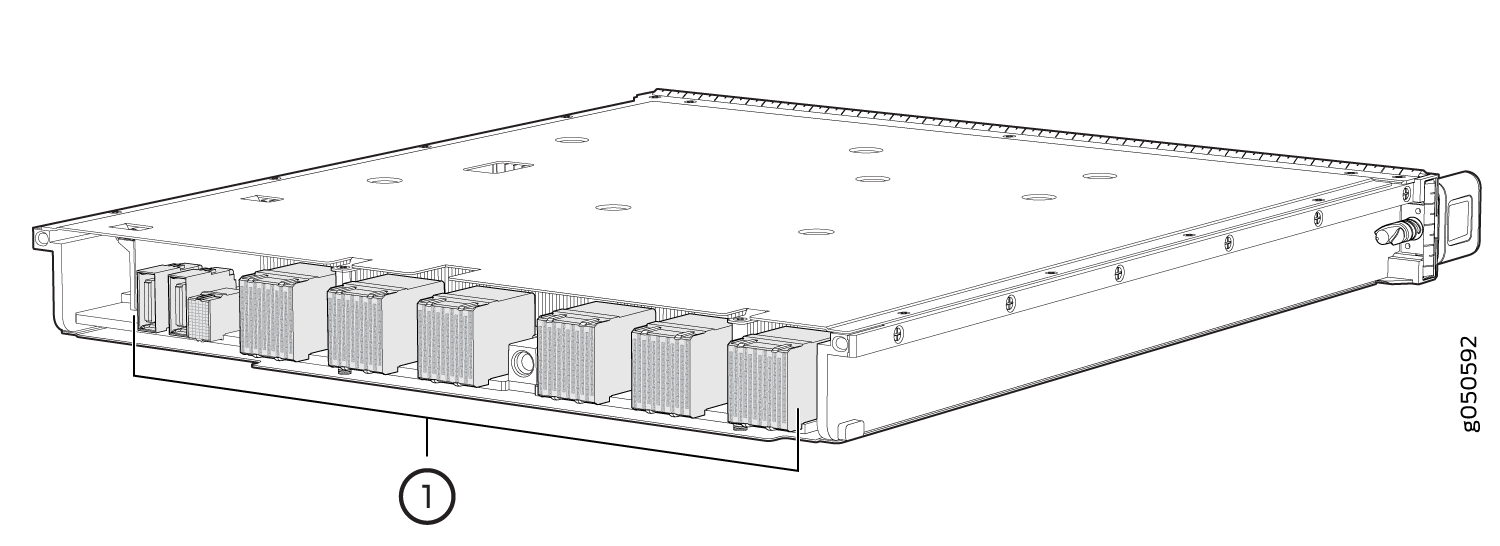

    그림 1: 라인 카드 Connector Edge of a Line Card 의 커넥터 가장자리
    1 개
    —

    커넥터


  4. 라인 카드나 RCB를 가장자리에 놓아야 하는 경우 가장자리와 표면 사이에 쿠션을 놓습니다.
    주의:

    라인 카드나 RCB를 서로 겹쳐 쌓거나 다른 구성 요소 위에 쌓지 마십시오.
  5. 각 라인 카드를 항정성 가방이나 평평하고 안정적인 표면에 놓인 항정성 매트에 별도로 놓습니다.

스위치 인터페이스 보드를 고정하는 방법

스위치 인터페이스 보드(SIB)는 수직으로 설치되며 90도 회전하여 항정성 매트 위에 놓거나 보관을 위해 항정성 가방에 넣기 전에 라우터에서 떨어질 때까지 수직으로 유지해야 합니다. 예를 보려면 그림 2 를 참조하십시오.

그림 2: PTX10016 라우터 JNP10016-SF SIB for the PTX10016 Router 를 위한 JNP10016-SF SIB

SIB를 보유하는 적절한 방법은 다음과 같습니다.

  1. SIB를 수직으로 유지하면서 한 손으로 SIB 페이스 플레이트의 중앙에 있는 핸들을 잡고 다른 손으로 SIB의 상단을 잡고 SIB를 섀시 밖으로 약 3/4 정도 밀어 넣습니다.
  2. 첫 번째 사람이 SIB의 핸들과 상단을 계속 잡고 있는 동안 다른 사람이 SIB 아래에 한 손을 놓아 지지하고 섀시에서 완전히 밀어내도록 합니다.
    주의:

    커넥터 에지를 SIB를 잡지 마십시오. 커넥터는 손상되기 쉬우며 커넥터가 손상되면 SIB가 제대로 정렬되지 않고 장착되지 않습니다.
    주의:

    SIB를 서로 겹쳐 쌓거나 다른 구성 요소 위에 쌓지 마십시오.

라인 카드, RCB 및 SIB 저장 방법

라인 카드, RCB 및 SIB는 섀시 또는 여분의 선적 컨테이너에 수평으로 그리고 판금 면이 아래로 향하게 보관해야 합니다. 이러한 장치를 서로 겹치거나 다른 구성 요소 위에 쌓지 마십시오. 각 장치를 정전기 방지 백이나 평평하고 안정된 표면에 놓인 항정성 매트에 별도로 놓습니다.

메모:

이러한 유닛은 무겁고 정전기 방지 가방이 깨지기 쉽기 때문에 라인 카드를 가방에 삽입하는 것이 두 사람이 가장 좋습니다.

라인 카드, RCB 또는 SIB를 항정성 가방에 삽입하려면 다음을 수행합니다.

  1. 전면판이 사용자 쪽으로 향하도록 장치를 수평으로 잡습니다.
  2. 가방의 입구를 커넥터 가장자리 위로 밉니다.

라인 카드, RCB 또는 SIB를 직접 가방에 삽입해야 하는 경우:

  1. 판금 면이 아래로 향하게 하여 평평하고 안정된 표면에 있는 정전기 방지 매트 위에 장치를 수평으로 놓습니다.

  2. 전면판이 있는 장치를 사용자 쪽으로 향하게 합니다.

  3. 커넥터 가장자리를 가방 입구에 조심스럽게 삽입하고 가방을 사용자 쪽으로 당겨 장치를 덮습니다.

PTX10016 라우터에 스위치 인터페이스 보드 설치

PTX10016 라우터에는 팬 트레이 뒤 섀시 중앙에 설치된 최대 6개의 SIB(스위치 인터페이스 보드)가 있습니다. SIB 0 에서 SIB 2 는 왼쪽 팬 트레이 뒤에 위치하고, SIB 3 부터 SIB 5 는 오른쪽 팬 트레이 뒤에 위치합니다. SIB를 설치하려면 적절한 팬 트레이를 제거해야 합니다. PTX10016 라우터에서 팬 트레이 제거를 참조하십시오.

SIB를 설치하기 전에 다음을 확인하십시오.

  • 두 개의 항정성 가방 또는 정전기 방지 매트가 있습니다.

  • 작업자는 정전기 방전을 방지하기 위해 적절한 ESD 절차를 따릅니다

SIB를 설치하려면 다음을 수행합니다.

  1. 항정성 백이나 항정성 매트를 평평하고 안정된 표면에 놓습니다.
  2. SIB 구성 요소, 핀, 리드 또는 솔더 연결부를 만지지 않도록 주의하면서 SIB를 백에서 꺼내 항정성 백 또는 항정성 매트 위에 놓습니다.
  3. 적절한 팬 트레이를 제거하고(PTX10016 라우터에서 팬 트레이 제거 참조) 항정성 가방이나 항정성 매트 위에 놓습니다.
  4. SIB를 설치하려는 슬롯에 SIB가 있는 경우 PTX10016 라우터에서 스위치 인터페이스 보드 제거의 단계에 따라 SIB를 제거하고 항정성 가방 또는 항정성 매트 위에 놓습니다. 슬롯에 빈 SIB 덮개 패널이 있는 경우 상단 레버를 아래로 당기고 하단 레버를 동시에 위로 당겨 제거합니다( 그림 3 참조).

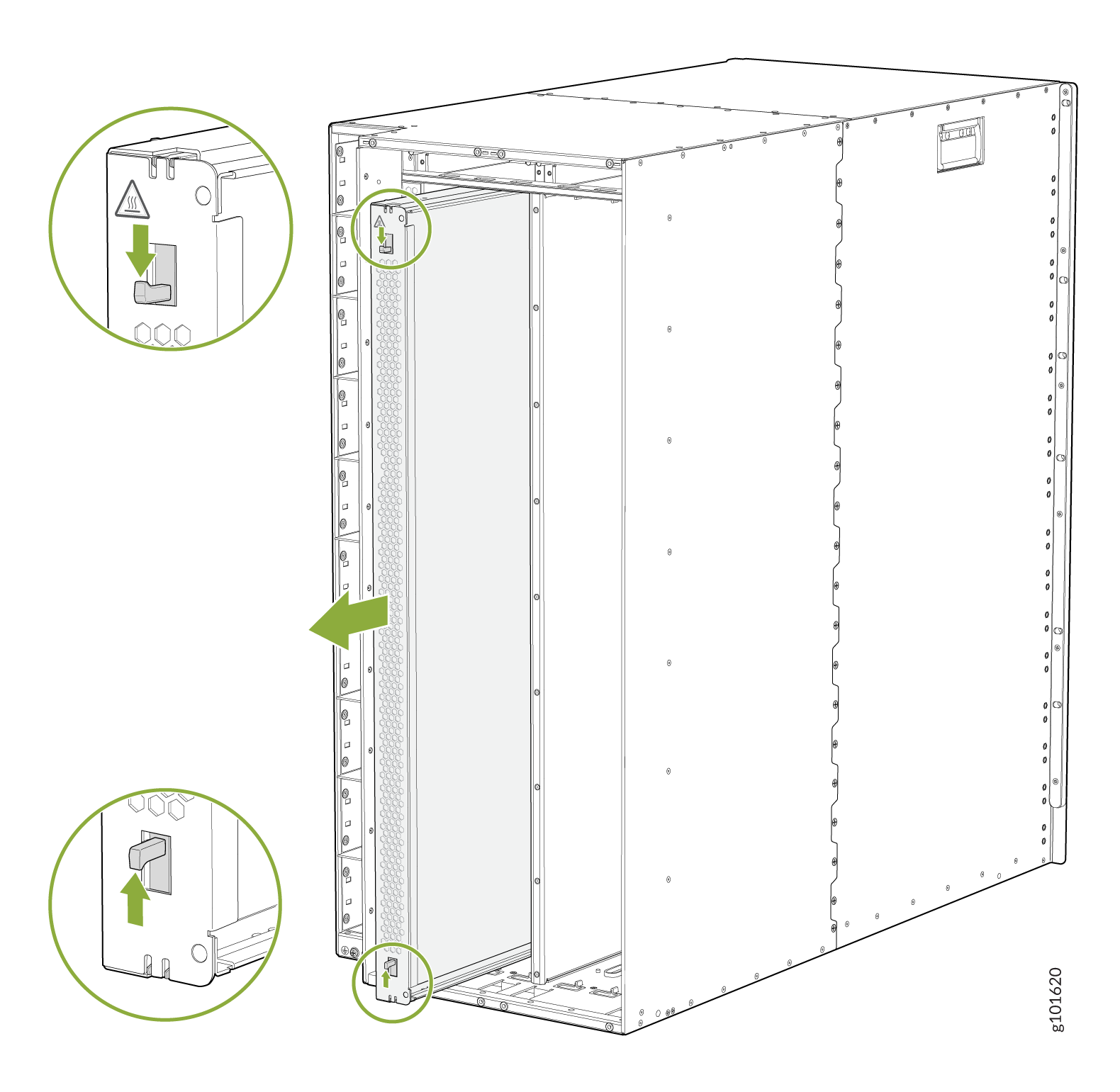

    그림 3: 빈 SIB 덮개 패널 Technical illustration of a server rack focusing on the latch system with arrows showing latch engagement directions. 제거
  5. 한 사람이 SIB를 수직으로 유지하면서 한 손으로 SIB 페이스 플레이트의 중앙에 있는 핸들을 잡고 다른 손으로 SIB의 상단을 잡도록 합니다. 다른 사람이 SIB 아래에 한 손을 놓고 SIB를 들어 올리도록 합니다. 섀시 및 구성 요소 리프팅 지침을 참조하십시오.
  6. 주의:

    SIB를 슬롯에 밀어 넣기 전에 SIB가 올바르게 정렬되었는지 확인하십시오. 정렬 불량으로 인해 구성 요소, 핀, 리드 또는 솔더 연결이 구부러져 SIB를 사용할 수 없게 될 수 있습니다.

     SIB를 수직으로 잡고 이젝터가 맞물림을 처리하고 닫히기 시작할 때까지 SIB를 열린 슬롯에 밀어 넣습니다. 커넥터는 섀시를 향해야 합니다.
  7. 2개의 이젝터 핸들을 잡고 SIB에 안착할 때까지 안쪽으로 접습니다( 그림 4 참조).

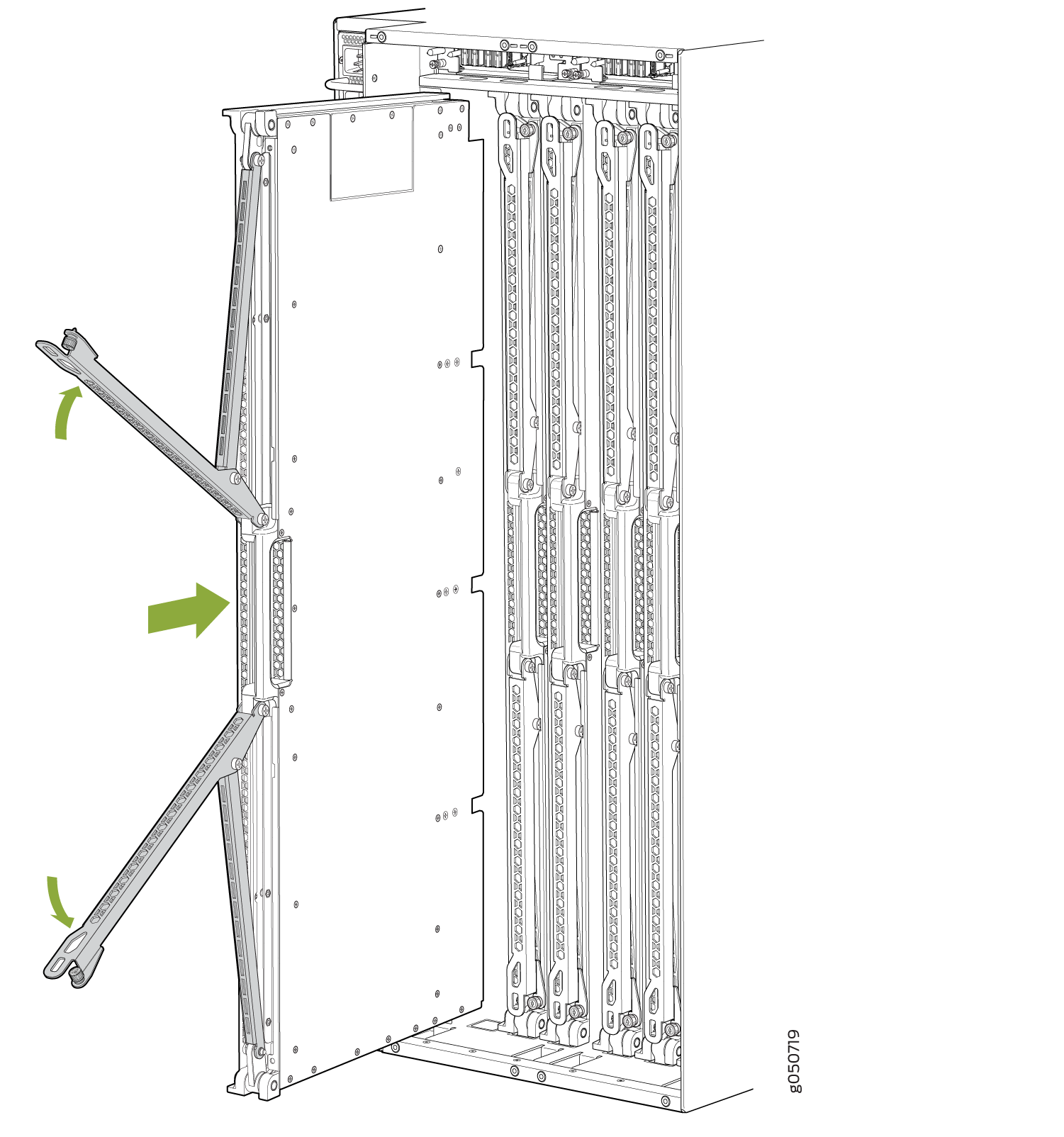

    그림 4: PTX10016 라우터 Install a SIB in the PTX10016 Router 에 SIB 설치
  8. 드라이버를 사용하여 조임 나사를 조입니다.
  9. 명령을 사용하여 SIB를 request chassis sib slot slot number online 온라인 상태로 만듭니다.

    및 명령을 사용하여 show chassis fabric sibs SIB의 상태를 확인할 수 있습니다 show chassis fabric plane-location . 예를 들어:

    메모:

    작동 명령을 사용하여 SIB의 request chassis sib slot slot number offline 전원을 완전히 껐다면 작동 명령을 사용하여 request chassis sib slot slot number online SIB를 온라인 상태로 만들어야 합니다.

PTX10016 라우터에서 스위치 인터페이스 보드 제거

PTX10016 라우터에는 팬 트레이 뒤 섀시 중앙에 설치된 최대 6개의 SIB(스위치 인터페이스 보드)가 있습니다. SIB 0 에서 SIB 2 는 왼쪽 팬 트레이 뒤에 위치하고, SIB 3 부터 SIB 5 는 오른쪽 팬 트레이 뒤에 위치합니다. 장애가 발생한 SIB에 액세스하려면 적절한 팬 트레이를 제거해야 합니다. PTX10016 라우터에서 팬 트레이 제거를 참조하십시오.

SIB를 교체하기 전에 다음 장비를 준비하십시오.

  • 2개의 항정성 가방 또는 항정성 매트

  • 작업자는 정전기 방전을 방지하기 위해 적절한 ESD 절차를 따릅니다

SIB를 제거하려면 다음을 수행합니다.

  1. 명령을 사용하여 SIB를 오프라인으로 전환합니다request chassis sib slot slot number offline.
    메모:

    SIB에 결함이 있다고 의심되고 패킷이 SIB를 통해 흐르지 않도록 하려면 SIB를 오프라인으로 전환하는 대신 SIB의 전원을 끄십시오. SIB의 전원을 끄려면 명령을 사용합니다 set chassis sib slot slot number power off . 해당 슬롯에 새로운 SIB를 온라인으로 전환하기 전에 명령을 사용하여 delete chassis sib slot slot number power off 기존 구성을 삭제해야 합니다. 이렇게 하면 섀시를 재부팅할 때 결함이 있는 SIB의 전원이 켜지지 않습니다.
  2. 항정성 백이나 항정성 매트를 평평하고 안정된 표면에 놓습니다.
  3. 적절한 팬 트레이를 제거하고(PTX10016 라우터에서 팬 트레이 제거 참조) 항정성 가방이나 항정성 매트 위에 보관합니다.
  4. 손가락을 사용하여 SIB의 상단과 하단에 있는 캡티브 나사를 풉니다.
  5. 양쪽 이젝터 핸들을 잡고 벌립니다. SIB는 슬롯의 약 1/4 정도 빠져 나옵니다. 그림 5를 참조하십시오.

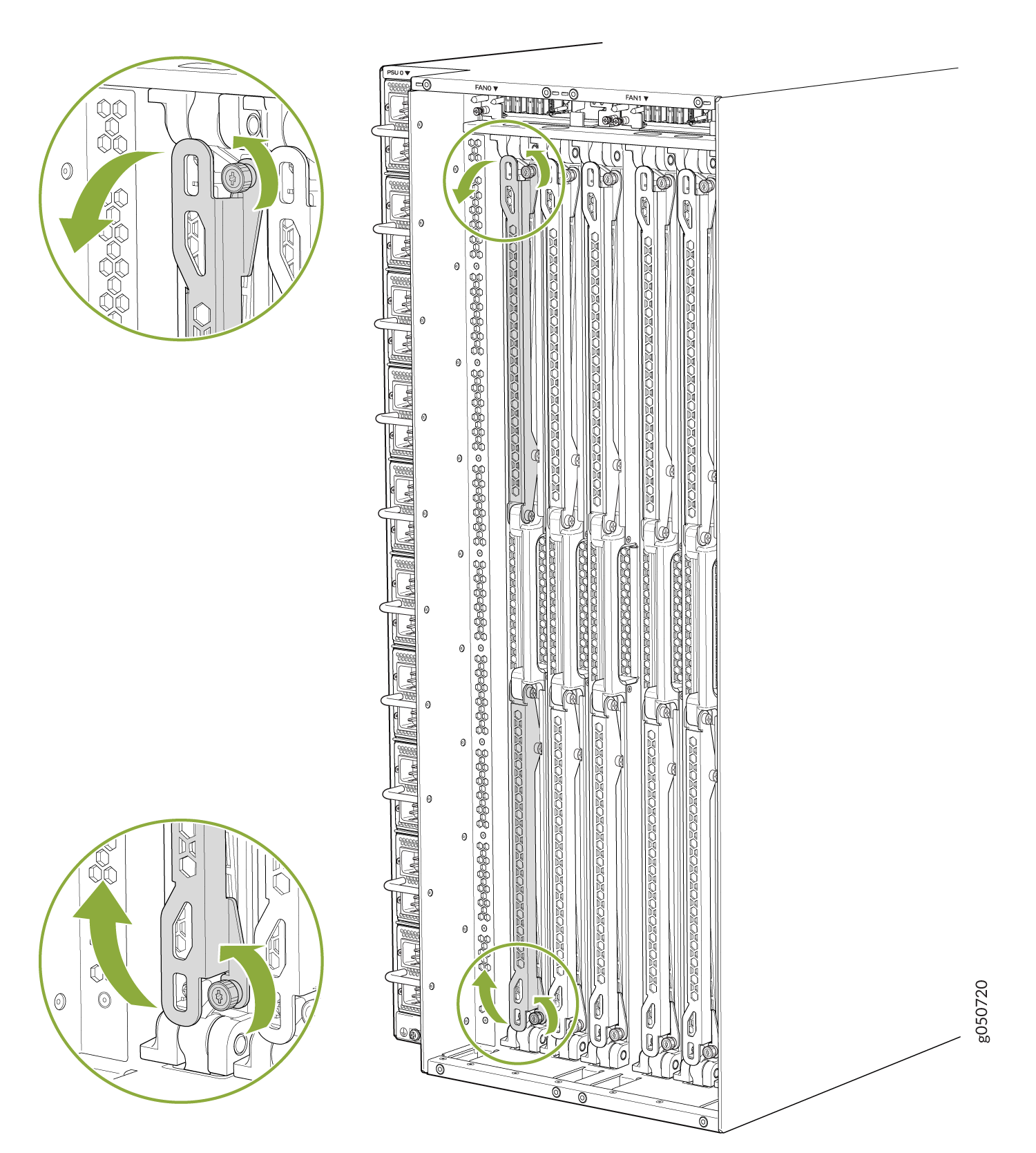

    그림 5: 조임 나사를 풀고 이젝터 핸들을 펼칩니다. Technical illustration of a server rack with slots for server blades. Green arrows indicate locking mechanism for component installation.
  6. 이젝터 핸들을 잡고 SIB를 수직으로 유지하면서 SIB를 섀시 밖으로 약 3/4 정도 밀어 넣습니다.
  7. 한 손을 SIB 아래에 놓아 지지하고 섀시 밖으로 완전히 밀어냅니다( 그림 6 참조).

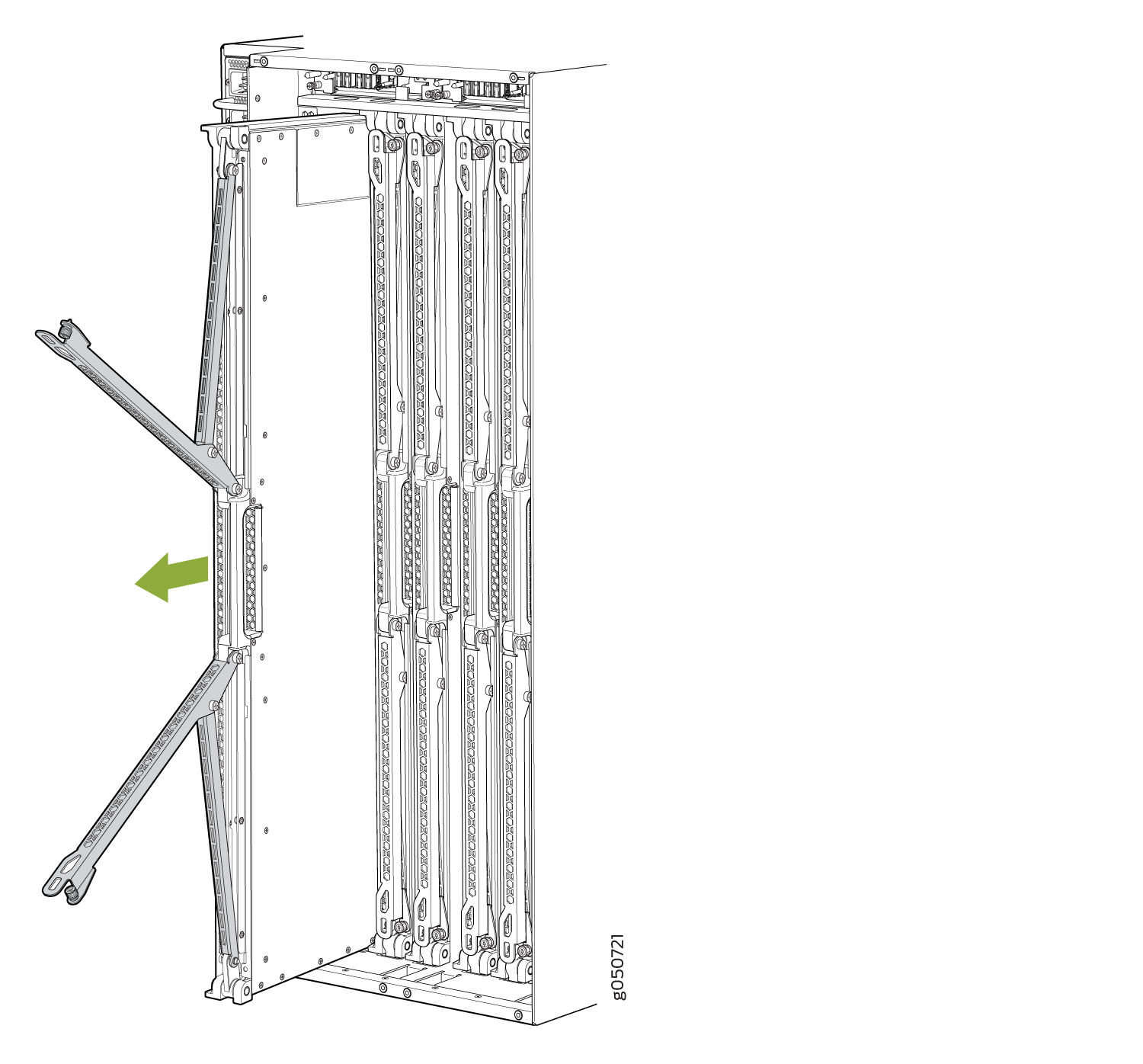

    그림 6: PTX10016 라우터 Remove the SIB from the PTX10016 Router 에서 SIB 제거
  8. SIB를 90도 회전할 때 SIB를 지지하고 인쇄 회로 기판(PCB)이 위쪽을 향하도록 하여 항정성 매트 위에 놓습니다. 커넥터로 SIB를 부딪치거나 다루지 않도록 주의하십시오. 항정성 매트가 없는 경우 안정적이고 평평한 표면에 놓기 전에 다른 사람이 항정성 백을 SIB 위로 밀어 넣는 것을 도와달라고 하십시오. 그림 7을 참조하십시오.
    주의:

    하드웨어 구성 요소를 제거한 후 겹쳐 쌓지 마십시오. 각 구성 요소를 항정성 백에 넣거나 평평하고 안정된 표면에 놓인 항정성 매트에 놓습니다.

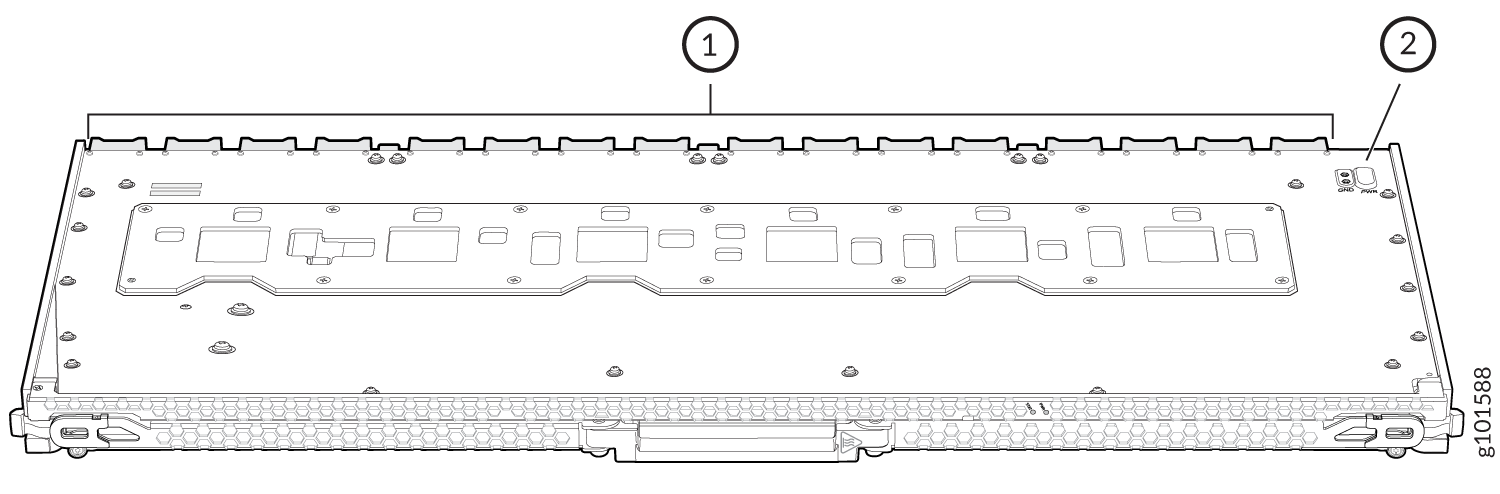

    그림 7: PTX10016 라우터 Technical diagram of a network switch with labeled parts: top cover for maintenance access and ground and power button for safe operation. Front honeycomb pattern for cooling. 에서 제거된 SIB
    1 개
    —

    커넥터
    2 개
    —

    인쇄 회로 기판
  9. 비워진 SIB 슬롯에 SIB를 설치하지 않는 경우 슬롯 위에 빈 SIB 커버 패널(부품 번호: JNP10016-SF-BLNK2)을 설치합니다. 고온 라벨이 페이스플레이트 상단에 오도록 빈 SIB 커버 패널을 수직으로 잡고 상단 및 하단 래치가 장치를 제자리에 고정할 때까지 슬롯에 끝까지 삽입합니다( 그림 8 참조). 섀시 내부의 공기 흐름이 방해받지 않도록 이 작업을 수행합니다.

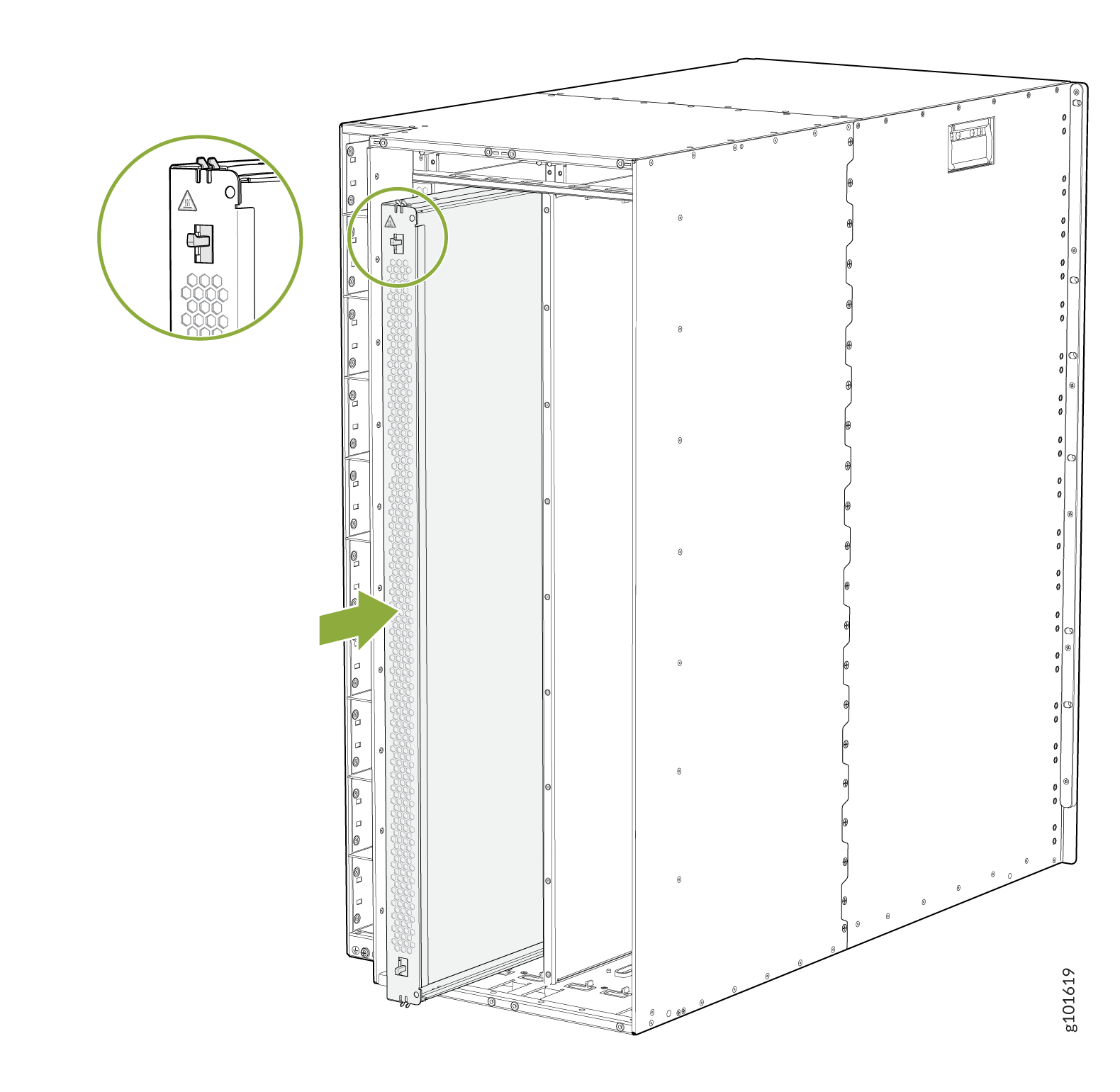

    그림 8: 빈 SIB 덮개 패널 Server rack illustration highlighting a mounting or locking mechanism with a close-up of a latch system and green arrow indicating its location. 설치
  10. 팬 트레이를 설치합니다.
