MX960 스위치 컨트롤 보드 설치
- 맨 손목에 ESD 접지 스트랩을 부착하고 스트랩의 다른 쪽 끝을 ESD 접지 지점에 연결합니다.
- Switch Control Board의 측면을 섀시 내부의 가이드와 신중하게 정렬합니다.
- 저항이 느껴질 때까지 Switch Control Board를 섀시에 밀어 넣으면 올바르게 정렬되도록 주의 깊게 조정합니다.
- 스위치 컨트롤 보드가 완전히 앉을 때까지 두 이젝터 핸들을 잡고 시계 방향으로 동시에 회전합니다.
- 이젝터 핸들을 적절한 위치에서 수평으로 보드 중앙으로 배치합니다.

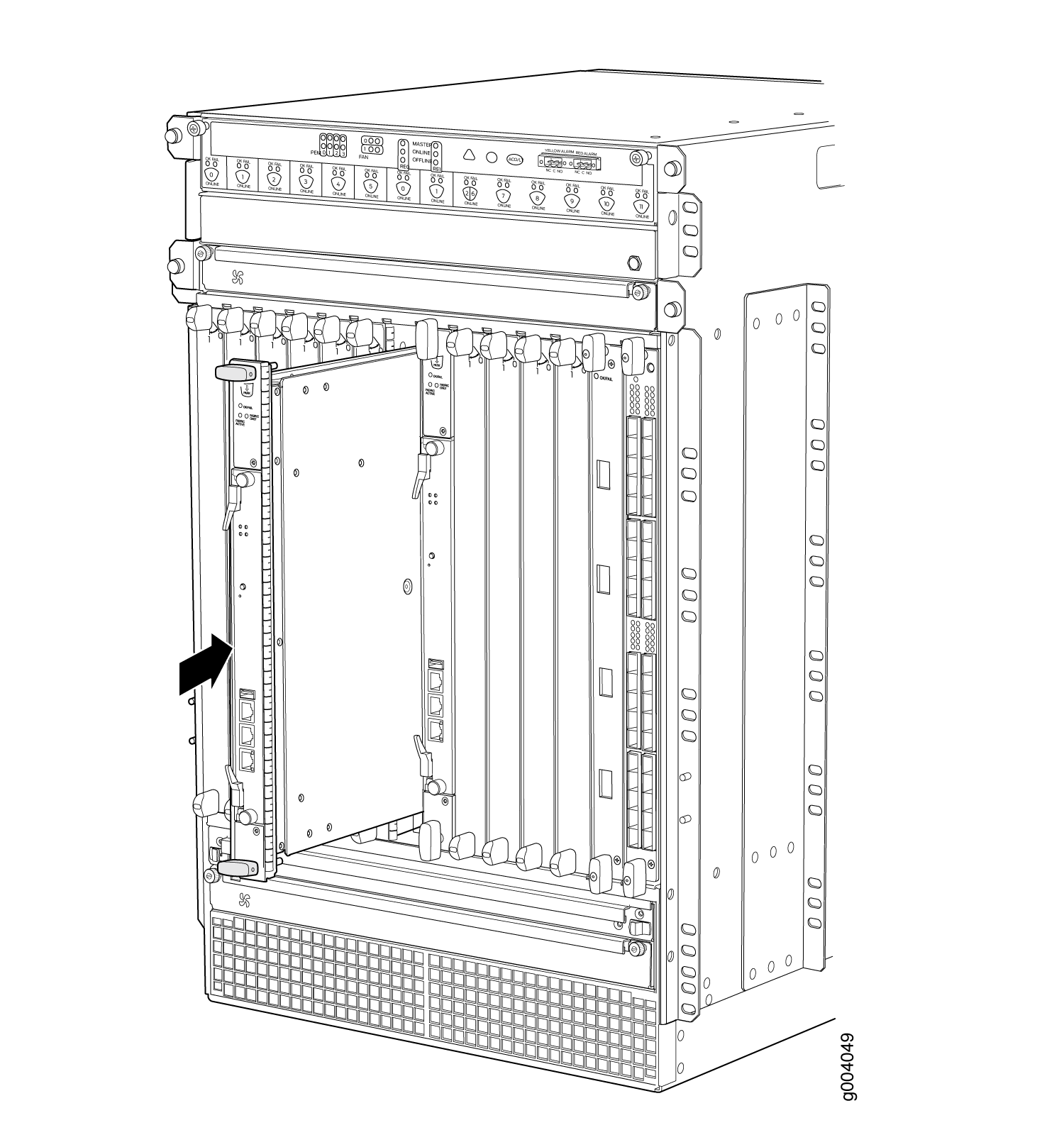

그림 1: MX960 라우터
에 스위치 컨트롤 보드 설치
- Switch Control Board 면판의 LED를 검사하여 정상 작동 여부를 확인합니다.
스위치 컨트롤 보드가 설치된 지 몇 분 후에 녹색 OK/FAIL LED가 꾸준히 켜집니다.
OK/FAIL LED가 빨간색인 경우 Switch Control Board를 다시 제거하고 설치합니다. OK/FAIL LED가 여전히 꾸준히 켜진 경우, Switch Control Board가 제대로 작동하지 않습니다. 고객 지원 담당자에게 문의하십시오.
- show 섀시 환경 cb 명령을 사용하여 Switch Control Board의 상태를 확인합니다.
user@host> show chassis environment cb CB 0 status: State Online Master Temperature 25 degrees C / 77 degrees F Power 1 1.2 V 1198 mV 1.5 V 1508 mV 1.8 V 1830 mV 2.5 V 5059 mV 3.3 V 6593 mV 5.0 V 5111 mV 12.0 V 12181 mV 1.25 V 1250 mV 3.3 V SM3 6587 mV 5 V RE 5078 mV 12 V RE 12026 mV Power 2 11.3 V bias PEM 11253 mV 4.6 V bias MidPlane 4827 mV 11.3 V bias FPD 11408 mV 11.3 V bias POE 0 11446 mV 11.3 V bias POE 1 11408 mV Bus Revision 6 FPGA Revision 0 CB 1 status: State Online Standby Temperature 26 degrees C / 78 degrees F Power 1 1.2 V 1211 mV 1.5 V 1517 mV 1.8 V 1817 mV 2.5 V 2507 mV 3.3 V 3312 mV 5.0 V 5136 mV 12.0 V 12142 mV 1.25 V 1260 mV 3.3 V SM3 3306 mV 5 V RE 5085 mV 12 V RE 11968 mV Power 2 11.3 V bias PEM 11369 mV 4.6 V bias MidPlane 4814 mV 11.3 V bias FPD 11427 mV 11.3 V bias POE 0 11350 mV 11.3 V bias POE 1 11330 mV Bus Revision 39 FPGA Revision 1
