일반 용량 전원 공급 장치를 갖춘 DC 기반 MX960 라우터에 전원 연결

주의:

동일한 디바이스 내에서 AC 및 DC 전원 공급 장치 모듈을 혼합하지 마십시오. 전류를 혼합하면 장치가 손상될 수 있습니다.
경고:

DC 전원 절차를 수행하기 전에 DC 회로에 전원이 공급되지 않는지 확인합니다. 모든 전원이 꺼졌는지 확인하려면 DC 회로를 서비스하는 패널 보드에서 회로 차단기를 찾고, 회로 차단기를 꺼짐 위치로 전환하고, 회로 차단기의 스위치 핸들을 꺼짐 위치에 테이프로 붙입니다.

외부 DC 전원의 전원 케이블을 전원 공급장치 면판의 터미널 스텁에 연결하여 DC 전원을 라우터에 연결합니다. 전원 케이블을 제공해야 합니다(케이블 러그는 라우터와 함께 제공됨).

DC 소스 전원 케이블을 라우터에 연결하려면:

  1. 전용 고객 사이트 회로 차단기를 끕니다. DC 전원 케이블 리드의 전압이 0V이고 설치 중에 케이블 리드가 활성화될 가능성이 없는지 확인합니다.
  2. 맨 손목에 ESD 접지 스트랩을 부착하고 스트랩의 다른 쪽 끝을 ESD 접지 지점에 연결합니다.
  3. 전원 공급장치 면판의 DC 회로 차단기를 오프(O) 위치로 이동합니다.
  4. 전면판의 터미널 스텁을 보호하는 투명한 플라스틱 커버를 제거합니다.
  5. 접지 케이블이 연결되어 있는지 확인하십시오. MX960 라우터 접지를 참조하십시오.
  6. 전원 케이블 주위에 열수축 튜브 절연체를 설치합니다.

    열수축 튜브를 설치하려면:

    1. 러그 배럴에 연결된 케이블 부분 위로 튜빙을 밉니다. 튜브가 와이어의 끝과 연결된 러그의 배럴을 덮고 있는지 확인하십시오.

    2. 히트 건으로 튜브를 수축시킵니다. 튜브의 모든 면을 고르게 가열하여 케이블 주위에서 단단히 수축되도록 하십시오.

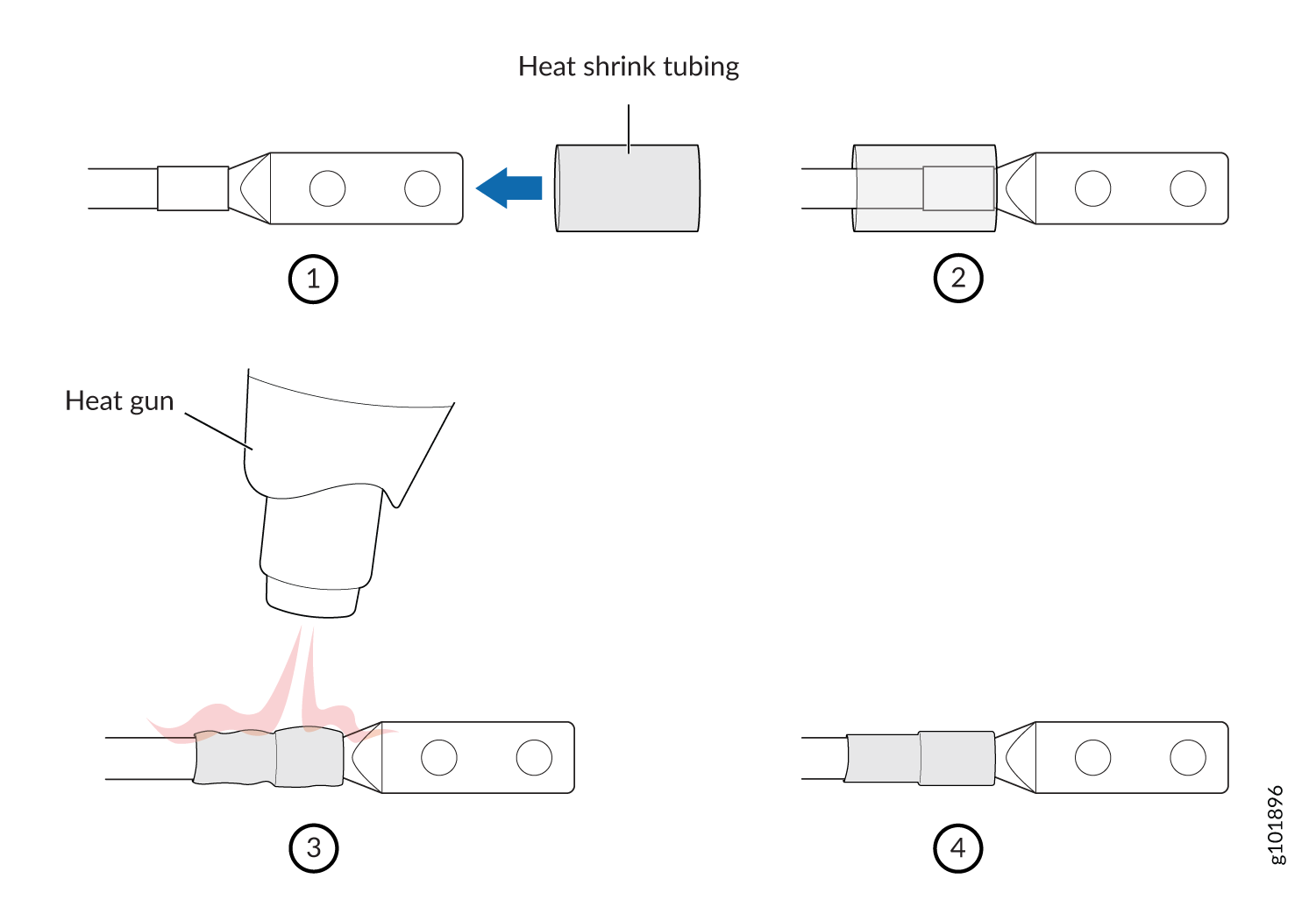

    그림 1은 열수축 튜브를 설치하는 단계를 보여줍니다.

    메모:

    튜브를 과열하지 마십시오.
    그림 1: 열수축 튜브 How to Install Heat-Shrink Tubing 설치 방법
  7. 전원 공급장치에 연결하기 전에 DC 전원 케이블의 레이블이 올바르게 지정되었는지 확인합니다. 리턴이 배터리 플랜트의 섀시 접지에 연결되는 일반적인 전원 분배 체계에서는 멀티미터를 사용하여 섀시 접지에 대한 –48V 및 RTN DC 케이블의 저항을 확인할 수 있습니다.

    • 섀시 접지에 대한 저항이 매우 큰 케이블(개방 회로를 나타냄)은 –48V입니다.

    • 섀시 접지에 대한 저항이 매우 낮은 케이블(폐쇄 회로를 나타냄)은 RTN입니다.

    주의:

    전원 연결이 적절한 극성을 유지하는지 확인해야 합니다. 전원 케이블은 극성을 나타내기 위해 (+) 및 (-) 로 표시될 수 있습니다. DC 전원 케이블에 대한 표준 색상 코딩은 없습니다. 사이트의 외부 DC 전원에서 사용하는 색상 코딩에 따라 각 전원 공급장치의 터미널 스텁에 연결되는 전원 케이블의 리드에 대한 색상 코딩이 결정됩니다.
  8. 각 단자 스터드에서 너트와 와셔를 제거합니다. (7/16인치 사용. [11mm] 너트 드라이버 또는 소켓 렌치.)
  9. 각 전원 케이블 러그를 터미널 스텁에 먼저 분할 와셔로 고정한 다음 너트로 고정합니다( 그림 2 참조). 23lb-in 사이에 바르십시오. (2.6 Nm) 및 25 lb-in. (2.8 Nm) 각 너트에 대한 토크. 너트를 과도하게 조이지 마십시오. (7/16인치 사용. [11mm] 토크 제어 드라이버 또는 소켓 렌치.)

    1. 각 양극(+) DC 소스 전원 케이블 러그를 RTN (리턴) 터미널에 고정합니다.

    2. 각 음극(-) DC 소스 전원 케이블 러그를 -48V (입력) 단자에 고정합니다.

    주의:

    너트를 조일 때 각 전원 케이블 러그 시트가 터미널 블록 표면과 같은 높이인지 확인하십시오. 각 너트가 단자 스터드에 제대로 끼워졌는지 확인하십시오. 너트는 단자 스터드에 처음 놓을 때 손가락으로 자유롭게 회전할 수 있어야 합니다. 나사산이 부적절하게 끼워졌을 때 너트에 설치 토크를 가하면 단자 스터드가 손상될 수 있습니다.
    주의:

    DC 전원 공급 장치에서 터미널 스터드의 최대 토크 등급은 58lb-in입니다. (6.5 nm)입니다. 과도한 토크가 가해지면 단자 스터드가 손상될 수 있습니다. 토크 제어 드라이버 또는 소켓 렌치만 사용하여 DC 전원 공급 장치 단자 스터드의 너트를 조입니다.
    메모:

    슬롯 PEM0 및 PEM1의 DC 전원 공급 장치는 피드 A에서 파생된 전용 전원 피드에 의해 구동되어야 하며, 슬롯 PEM2 및 PEM3의 DC 전원 공급 장치는 피드 B에서 파생된 전용 전원 피드에 의해 구동되어야 합니다. 이 구성은 시스템에 일반적으로 배포되는 A/B 피드 이중화를 제공합니다.
  10. 전원 공급장치 면판의 아래쪽 가장자리에 있는 케이블 고정 장치의 캡티브 나사를 풉니다.
  11. 케이블 구속 조건의 왼쪽과 오른쪽을 통해 양극 및 음극 DC 전원 케이블을 배선합니다.
  12. 케이블 고정 조임 나사를 조여 전원 케이블을 제자리에 고정합니다.
  13. 전면판의 단자 스텁 위에 투명한 플라스틱 덮개를 다시 끼웁니다.
  14. 전원 케이블이 올바르게 연결되어 있는지, 라우터 구성 요소를 건드리거나 액세스를 차단하지 않는지, 사람들이 여행할 수 있는 곳을 드레이프하지 않는지 확인합니다.
  15. 나머지 전원 공급 장치에 대해 3단계부터 14단계까지 반복합니다.
그림 2: DC 전원을 MX 라우터 Technical diagram of a power distribution setup with 48V RTN modules, cable restraints, grounding points, and detailed terminal connections. 에 연결
