MX960 음향 커버 설치 지침서

이 문서에서는 주니퍼 네트웍스 MX960 유니버설 라우팅 플랫폼에서 음향 노이즈 커버를 제거하고 교체하는 방법에 대해 설명합니다. 상단 팬 트레이 커버와 인터페이스 모듈 커버는 음향 소음 구성 요소를 구성합니다. 두 개의 음향 덮개는 NEBS(Network Equipment Building System)를 준수하기 위해 시스템 소음 수준을 낮추도록 설계되었습니다. 덮개 및 모든 관련 장착 하드웨어는 옵션 업그레이드 키트로 사용할 수 있습니다.

필요한 도구:

  • 번호 2 십자 드라이버

  • 7/16" 렌치

표 1: 음향 노이즈 커버 키트의 부품 목록

구성 요소

양

12–24 1 1/4인치 나사

4

12–24 나일론 잠금 너트

4

스타 와셔

1

카드 케이지 커버 장착 브래킷

2

상단 팬 트레이 덮개

1

DPC 카드 케이지 코브

1

상단 팬 트레이 덮개 설치

상단 팬 트레이 커버는 크래프트 인터페이스 아래에 설치되며 상단 팬 트레이를 덮습니다. 상단 팬 트레이 커버를 설치하려면 다음 절차를 따르십시오( 그림 1 참조).

메모:

상단 팬 트레이 커버는 섀시 전면의 상단 팬 트레이 위에 있는 기존 ESD(Electrostatic Discharge) 잭을 방해합니다. 두 번째 ESD 잭은 섀시 후면 하단에 있습니다. ESD 잭(옵션)은 설치 키트에 제공되며 사용 가능한 랙 장착 구멍에 설치할 수 있습니다. 장착 표면이 전도성이 있고 페인트가 없는지 확인하십시오. 설치 키트에 제공된 별 모양 와셔와 너트를 사용하여 옵션인 ESD 잭을 고정합니다.

  1. 덮개를 라우터에 놓기 전에 래치 손잡이가 회전을 멈출 때까지 시계 반대 방향으로 돌립니다. 이렇게 하면 래치가 팬 트레이의 가장자리 뒤에 걸 수 있을 만큼 충분히 열립니다.
  2. 상단 팬 트레이 위에 덮개를 놓습니다.
  3. 크래프트 인터페이스 바로 아래의 홈에 덮개의 립을 고정합니다.
  4. 걸쇠 손잡이를 시계 방향으로 돌리고 고정될 때까지 손으로 조입니다.

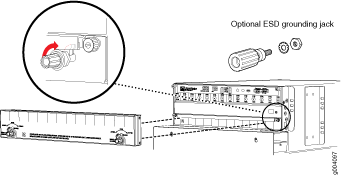

    그림 1: 상단 팬 트레이 덮개 및 ESD 접지 잭 Installation diagram of optional ESD grounding jack on electronic equipment's rear panel, showing location and components like screws and grounding jack with attachment instructions.(옵션)

인터페이스 모듈 케이지 커버 중앙 장착 브래킷 설치

인터페이스 모듈 케이지 커버는 인터페이스 모듈 케이지 바로 위에 설치됩니다. 브래킷의 설치는 라우터가 중앙에 장착되었는지 또는 전면에 장착되었는지에 따라 다릅니다.

중앙에 장착된 라우터에 인터페이스 모듈 케이지 커버를 위한 중앙 장착 브래킷을 설치하려면 다음 절차를 따르십시오( 그림 2 참조).

  1. 장착 브래킷의 후면에서 탭을 찾습니다.
  2. 브래킷의 후면을 장착 플랜지에 대십시오. 수직 정렬은 탭이 플랜지 위에 놓일 때 정확합니다.
  3. 브래킷에서 사용 가능한 가장 높은 장착 구멍을 찾고 브래킷과 플랜지를 통해 첫 번째 나사를 삽입합니다. 나이록 너트로 고정합니다.
  4. 브래킷에서 사용 가능한 가장 낮은 장착 구멍을 찾고 브래킷과 플랜지를 통해 두 번째 나사를 삽입합니다. 나이록 너트로 고정합니다.
  5. 드라이버와 렌치를 사용하여 나사와 나이록 너트를 손으로 조입니다. 나사를 너무 세게 조이지 마십시오. 과도하게 조이면 플라스틱 브래킷이 손상될 수 있습니다.
  6. 두 번째 브래킷으로 위의 단계를 반복합니다.
그림 2: 인터페이스 모듈 케이지 덮개 Exploded view of a computer server rack showing assembly components including front and side panels, with labels for installation. 설치

인터페이스 모듈 케이지 커버 전면 장착 브래킷 설치

전면 장착된 라우터에 인터페이스 모듈 케이지 커버용 브래킷을 설치하려면 다음 절차를 따릅니다.

  1. 장착 브래킷의 후면에서 탭을 찾습니다.
  2. 브래킷의 후면을 장착 플랜지에 대십시오. 수직 정렬은 탭이 플랜지 위에 놓일 때 정확합니다.
  3. 브래킷에서 사용 가능한 가장 높은 장착 구멍을 찾고 브래킷과 나사산 랙 플랜지를 통해 첫 번째 나사를 삽입합니다.
  4. 브래킷에서 사용 가능한 가장 낮은 장착 구멍을 찾고 브래킷과 나사산 랙 플랜지를 통해 두 번째 나사를 삽입합니다.
  5. 드라이버를 사용하여 나사를 손으로 조입니다. 나사를 과도하게 조이지 마십시오. 너무 세게 조이면 플라스틱 브래킷이 손상될 수 있습니다.
  6. 두 번째 브래킷으로 위의 단계를 반복합니다.

인터페이스 모듈 케이지 커버 설치

인터페이스 모듈 케이지 커버를 설치하려면 다음 절차를 따르십시오( 그림 2 참조).

  1. 덮개 앞면을 살펴보고 음향 덮개 양쪽에 있는 4개의 고리를 카드 케이지 바깥쪽의 레일 슬롯에 맞춥니다.
  2. 덮개를 레일 슬롯에 밀어 넣습니다.
  3. 덮개를 부드럽게 아래로 눌러 제자리에 고정합니다.

상단 팬 트레이 덮개 제거

상단 팬 트레이 커버는 크래프트 인터페이스 아래에 설치되며 상단 팬 트레이를 덮습니다. 상단 팬 트레이 커버를 제거하려면 다음 절차를 따르십시오( 그림 1 참조).

  1. 덮개가 풀리거나 손잡이가 회전을 멈출 때까지 걸쇠 손잡이를 시계 반대 방향으로 돌립니다.
  2. 덮개를 제거합니다.

인터페이스 모듈 케이지 커버 분리

인터페이스 모듈 케이지 커버를 분리하려면 다음 절차를 따르십시오( 그림 3 참조).

  1. 덮개 양쪽에 지침 레이블이 표시된 덮개 걸쇠 해제 영역을 누릅니다.
  2. 덮개가 멈출 때까지 위로 민 다음 덮개를 사용자 쪽으로 당겨 제거합니다.

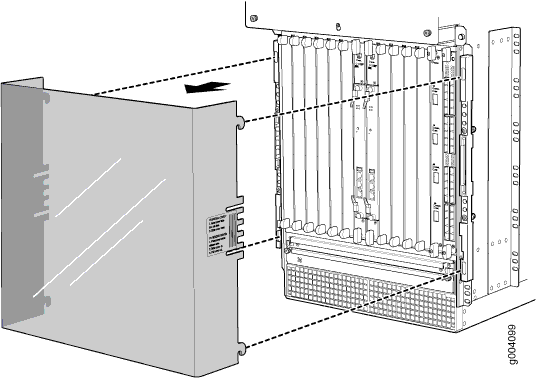

    그림 3: 인터페이스 모듈 케이지 덮개 Technical diagram of a modular electronic system showing internal slots for circuit boards and exploded views of components. 분리
