MIC MX960 설치

MIC를 설치하려면(그림 2 참조):

  1. 베어 손목에 ESD 접지의 틀을 붙인 후, 이 타단을 ESD 접지점에 연결합니다.
  2. 듀얼-너비 MIC를 사용했다가 이제 2개의 "단일" MIC로 대체하고 있는 경우 99.1 999%를 설치합니다(그림 1 참조).
    1. MPC를 플랫 표면에 놓습니다(필요한 경우 MPC 제거에 설명된 바와 같이 라우터에서 MPC를 MX960 합니다.
    2. MPC의 중앙에 9시를 위치하여 MPC 맨 위에 S로 라벨이 붙은 홀을 나타냈다.
    3. S로분류된 두 개의 홀 각각에 스크루를 삽입한 다음, 완벽하게 조이게 됩니다.
    4. MPC 하단에 라벨이 붙은 4개 홀 각각에 스크루를 삽입한 다음,완벽하게 긴밀하게 조입니다.
    5. MPC 설치에 설명된 바와 같이 MPC를 MX960.

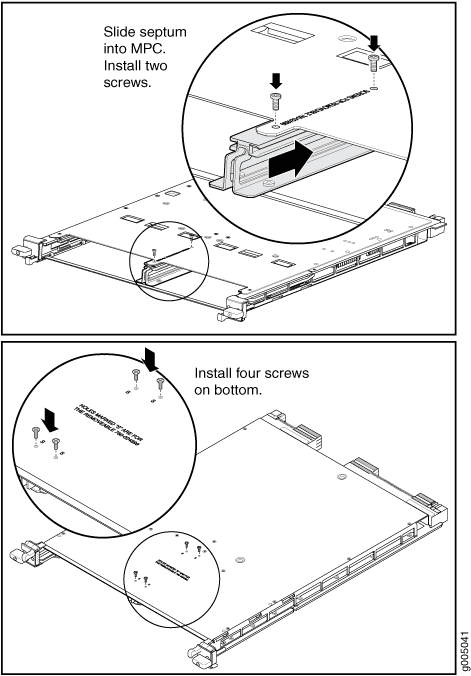

    그림 1: Septum 설치 Installing the Septum
  3. MIC가 광케이블을 사용하는 경우, 면판의 각 트랜시버 위에 고무 안전 캡이 있는지 검증합니다. 필요한 경우 한도(cap)를 설치하십시오.
  4. MPC에서 설치하는 MIC에 인접한 이렉터(ejector) 레버를 MPC 면판에서 분리합니다.
  5. MIC 슬롯 모서리에 있는 가이드와 MIC 후면을 조정하십시오.
  6. MPC에 앉을 때까지 MIC를 MPC에 슬라이드합니다.
    주의:

    슬롯에 MIC를 직진하여 MIC의 구성 요소에 손상을 방지합니다.
  7. 이렉터 레버가 MPC 면판으로 푸시하여 적용된지 검증합니다.
  8. MIC가 광케이블 케이블을 사용하는 경우 각 트랜시버와 각 케이블 끝에서 고무 안전 캡을 제거합니다.
    레이저 경고:

    광섬유 트랜시버나 광케이블 끝으로 직접 보지 말 것. 눈에 손상을 입을 수 있는 광섬유 트랜시버 및 광섬유 케이블이 트랜시버에 연결되어 있습니다.
    주의:

    케이블을 삽입하거나 제거할 경우를 제외하고 광섬유 트랜시버를 떠날 수 없습니다. 안전 한도는 포트를 깔끔하게 유지하며 레이저 빛에 우연히 노출되는 것을 방지합니다.
  9. MIC의 케이블 커넥터에 적합한 케이블을 삽입합니다.
  10. 각 케이블을 배치하여 케이블이 스트레스 지점을 분해하거나 개발하는 것을 방지합니다. 바닥에 걸어 두는 무게를 지원하지 못하게 케이블을 보호합니다. 깔끔하게 코일 루프에서 잉여 케이블을 길안에 설치하십시오.
    주의:

    광섬유 케이블이 커넥터에서 무료로 걸어 두지 마십시오. 고정 지점에서 케이블에 스트레스가 가해지는 케이블의 고정 루프가 던지는 것은 허용하지 않습니다.
    주의:

    최소 구부러지기 이후 광 케이블의 구부러지기 방지. 길이가 몇 인치 미만의 호는 케이블에 손상을 입히고 진단하기 어려운 문제를 일으킬 수 있습니다.
  11. 다음 방법 중 하나를 사용하여 MIC를 온라인으로 제공합니다.

    • 온라인/오프라인 버튼을 누를 수 있습니다. 버튼으로 이어지는 개방 내부에 맞는 좁은 종단 툴을 사용합니다. MIC OK/FAIL LED가 녹색으로 표시될 때까지 버튼을 누를 수 있습니다.

    • 다음 CLI 명령어를 실행합니다.

      명령에 대한 자세한 내용은 CLI.

    정상적인 작동 상태 LED는 MIC가 온라인 상태임이 확인됩니다. 또한 유지 관리 MIC에 설명된 명령을 발행하여 올바른 MIC 기능을 MX960 show chassis fpc pic-status 있습니다.

그림 2: MIC Installing a MIC 설치

관련 문서
