MX960 라우터의 AC 전원 코드 사양

각 정상 용량 AC 전원 공급 장치에는 전용 AC 전원 피드가 필요한 전원 공급 장치 바로 위의 섀시에 단일 AC 어플라이언스 입구가 있으며 각 고용량 AC PEM은 두 개의 고유한 AC 콘센트에서 두 개의 AC 피드를 수용합니다. 대부분의 사이트는 프레임 장착형 배전반으로 이어지는 메인 도관을 통해 전력을 분배하며, 이 패널 중 하나는 라우터가 있는 랙의 상단에 위치할 수 있습니다. AC 전원 코드는 각 전원 공급장치를 배전반에 연결합니다.

라우터에 AC 전원을 공급하는 각각 약 2.5m(8피트) 길이의 착탈식 AC 전원 코드를 주문할 수 있습니다. 코드의 C19 기기 커플러 끝은 IEC(International Electrotechnical Commission) 표준 20에 설명된 대로 AC 기기 입구 커플러인 유형 C60320(직각)에 삽입됩니다. 전원 코드의 플러그 끝은 해당 지역의 표준인 전원 콘센트에 맞습니다. 2개의 AC 피드를 사용하려면 각 HC AC 전원 공급장치에 2개의 전원 코드가 필요합니다. AC 전원 공급장치에 대한 자세한 내용은 MX960 AC 전원 공급장치 설명을 참조하십시오.

메모:

고전압 제 2세대 유니버설(HVAC/HVDC) PSM 전원 코드 사양은 MX960 라우터에 대한 고전압 제 2세대 유니버설(MX960-PSM-HV) 전원 코드 사양을 참조하십시오.

표 1 은 사양을 제공하고 그림 1 은 각 국가 또는 지역에 제공되는 AC 전원 코드의 플러그를 보여줍니다. 표 2 는 사양을 제공하고 고용량 2세대 PSM을 위해 각 국가 또는 지역에 제공되는 AC 전원 코드의 플러그를 보여줍니다.

표 1: AC 전원 코드 사양

나라	전기 사양	플러그 유형
오스트레일리아	240VAC, 50Hz AC	SAA/3 시리즈
중국	220VAC, 50Hz AC	PSB-10 시리즈
유럽(덴마크, 이탈리아, 스위스, 영국 제외)	220 또는 230VAC, 50Hz AC	시 7/7
이탈리아	230VAC, 50Hz AC	CEI 23-16/VII 시리즈
일본	220VAC, 50 또는 60Hz AC	NEMA L6-20P
북아메리카	250VAC, 60Hz AC	NEMA L6-20P
영국	240VAC, 50Hz AC	학사89/13

각 고용량 2세대(MX960-PSM-5K-AC) 전원 공급장치에는 전원 공급장치 자체에 2개의 AC 어플라이언스 입구가 있습니다. 각 콘센트에는 전용 AC 전원 피드와 전용 차단기가 필요합니다. 표 2 는 대용량 제 2세대 PSM의 사양을 제공합니다.

주의:

전원 코드 케이블의 굽힘 반경은 7인치입니다. 랙의 케이블 채널에 케이블을 장착할 때 케이블을 굽힘 반경 이상으로 구부리지 마십시오.

표 2: MX960-PSM-5K-AC PSM용 AC 전원 코드 사양

나라	모델 번호	전기 사양	플러그 유형	그래픽
일본	CBL-M-PWR-RA-JP	250VAC, 20A, 50 또는 60Hz AC	NEMA L6-20P 유형 NEMA 잠금
북아메리카	CBL-M-PWR-RA-미국	250VAC, 20A, 60Hz	NEMA 6-20, 타입 N6/20

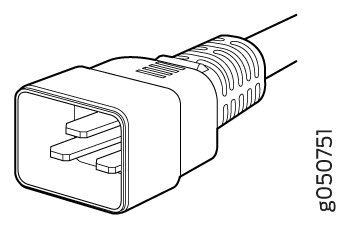

전 세계(인도 제외)	CBL-MX-PWR-C19-C20	250VAC, 16A, 50Hz	EN 60320-2-2/1
중국	CBL-PWR-C19S-162-CH	250VAC, 16A, 50Hz	GB 1002 유형 PRC/3/16
유럽 대륙	CBL-PWR-C19S-162-EU	250VAC, 16A, 50Hz	CEE (7) VII 유형 VIIG
이탈리아	CBL-PWR-C19S-162-IT	250VAC, 16A, 50Hz	CEI 23-16 유형 I/3/16
스위스	CBL-MX-PWR-C19-SZ	250VAC, 16A, 50Hz	SEV 5934/2 유형 23G

경고:

라우터의 AC 전원 코드는 라우터에만 사용되며 다른 용도로는 사용할 수 없습니다.

경고:

일본어 번역: 부속의 전원 케이블은 본 제품 전용입니다. 케이블을 다른 제품에 사용하지 마십시오.

메모:

북미에서 AC 전원 코드는 NEC(National Electrical Code) 섹션 400-8(NFPA 75, 5-2.2) 및 210-52 및 CEC(Canadian Electrical Code) 섹션 4-010(3)을 준수하기 위해 길이가 4.5m(약 14.75피트)를 초과해서는 안 됩니다. 규정을 준수하는 AC 전원 코드를 주문할 수 있습니다.

경고:

라우터는 제한된 액세스 위치에 설치된 플러그형 A 장비입니다. 전원 공급 장치 코드의 접지 핀 외에도 섀시에 제공되는 별도의 보호 접지 단자(미터법 [–M6] 및 영어 [–1/4-20] 나사 접지 러그)가 있습니다. 이 별도의 보호 접지 단자는 접지에 영구적으로 연결해야 합니다.

주의:

전원 코드와 케이블이 장치 구성 요소에 대한 액세스를 차단하거나 사람들이 그 위를 여행할 수 있는 드레이프를 차단해서는 안 됩니다.
