MX480 SFP 및 XFP 트랜시버 유지 관리

MX480 DPC, MPC, MIC 또는 PIC에서 SFP 또는 XFP 트랜시버 교체

MX480 DPC, MPC, MIC 또는 PIC에서 SFP 또는 XFP 트랜시버 제거

SFP 또는 XFP를 제거해도 DPC, MPC, MIC 또는 PIC 기능이 중단되지는 않지만 제거된 SFP 또는 XFP는 더 이상 데이터를 수신하거나 전송하지 않습니다.

SFP 또는 XFP 트랜시버를 제거하려면( 그림 1 참조):

  1. 교체 트랜시버 또는 트랜시버 슬롯 플러그, 정전기 방지 매트 및 트랜시버용 고무 안전 캡을 준비합니다.
  2. 맨 손목에 ESD 접지 스트랩을 부착하고 스트랩의 다른 쪽 끝을 ESD 접지 지점에 연결합니다.
  3. 나중에 올바르게 다시 연결할 수 있도록 트랜시버에 연결된 케이블에 레이블을 지정합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 쳐다보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 광선을 방출합니다.
  4. 트랜시버에서 케이블 커넥터를 분리합니다.
  5. 트랜시버에서 이젝터 핸들을 당겨 트랜시버의 잠금을 해제합니다.
    주의:

    딸깍 소리가 날 때까지 이젝터 핸들을 완전히 열어야 합니다. 이렇게 하면 트랜시버의 손상을 방지할 수 있습니다.

    니들노즈 플라이어를 사용하여 트랜시버에서 이젝터 핸들을 당겨 빼냅니다.

  6. 트랜시버 이젝터 핸들을 잡고 트랜시버를 약 0.5인치 당깁니다. (1.3cm) DPC, MPC, MIC 또는 PIC에서 나옵니다.
  7. 손가락을 사용하여 트랜시버의 본체를 잡고 DPC, MPC, MIC 또는 PIC에서 나머지 부분을 당겨 빼냅니다.

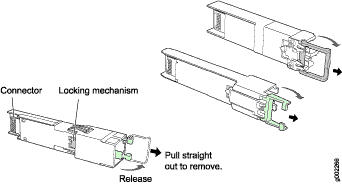

    그림 1: SFP 또는 XFP Removing SFPs or XFPs 분리
  8. 트랜시버 위에 고무 안전 캡을 씌웁니다.
  9. 제거한 트랜시버를 항스타트 매트 또는 정전기 백에 놓습니다.
주의:

섀시에서 트랜시버를 제거한 후 30초 이상 기다렸다가 다시 삽입하거나 트랜시버를 다른 슬롯에 삽입합니다.

MX480 DPC, MPC, MIC 또는 PIC에 SFP 또는 XFP 트랜시버 설치

SFP 또는 XFP를 설치하려면:

  1. 맨 손목에 ESD 접지 스트랩을 부착하고 스트랩의 다른 쪽 끝을 ESD 접지 지점에 연결합니다.
  2. 설치할 각 트랜시버를 정전기 백에서 꺼내 설치할 구성 요소의 슬롯을 식별합니다.
  3. 각 트랜시버가 고무 안전 캡으로 덮여 있는지 확인합니다. 그렇지 않은 경우 트랜시버를 안전 캡으로 덮습니다.
  4. 트랜시버를 구성 요소의 슬롯에 조심스럽게 맞춥니다. 커넥터는 구성 요소를 향해야 합니다.
  5. 커넥터가 구성 요소 슬롯에 장착될 때까지 트랜시버를 밉니다. 트랜시버를 완전히 삽입할 수 없는 경우 커넥터가 올바른 방향을 향하고 있는지 확인하십시오.
  6. 트랜시버의 이젝터 핸들을 닫습니다.
  7. 트랜시버와 케이블 끝에서 고무 안전 캡을 제거합니다. 트랜시버에 케이블을 삽입합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 쳐다보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 광선을 방출합니다.
  8. 구성 요소 면판의 상태 LED가 SFP 또는 XFP가 올바르게 작동하고 있음을 나타내는지 확인합니다. 구성 요소 LED에 대한 자세한 내용은 MX 시리즈 인터페이스 모듈 참조를 참조하십시오.
