MX304 라우팅 엔진 유지 관리

라우팅 엔진 유지 관리

목적

최적의 라우터 성능을 위해서는 정기적으로 라우팅 엔진의 상태를 확인하십시오.

행동

정기적으로:

  • 라우팅 엔진의 상태에 대한 정보를 보려면 전면 패널의 LED를 확인합니다.

  • 라우팅 엔진의 상태를 확인하려면 명령을 실행합니다 show chassis routing-engine . 출력은 다음과 유사합니다.

MX304 라우팅 엔진 교체

MX304 라우팅 엔진 제거

MX304 호스트 서브 시스템에는 최대 2개의 라우팅 엔진이 있습니다.

라우팅 엔진을 제거하려면( 그림 1 참조):

주의:

라우팅 엔진을 제거하기 전에 장비 손상을 방지하기 위해 이젝터 핸들을 올바르게 사용하는 방법을 알고 있는지 확인하십시오.

주의:

라우팅 엔진을 교체하기 전에 호스트 서브 시스템을 오프라인으로 전환해야 합니다. 호스트 하위 시스템이 하나만 있는 경우 오프라인으로 전환하면 라우터가 종료됩니다.

  1. 호스트 서브시스템을 오프라인으로 전환합니다.
  2. 평평하고 안정된 표면에 정전기 백이나 정전기 방지 매트를 놓습니다.
  3. 맨 손목에 정전기 방전(ESD) 접지 스트랩을 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  4. 이젝터 핸들을 바깥쪽으로 열어 라우팅 엔진의 장착을 해제합니다.
  5. 이젝터 핸들을 잡고 라우팅 엔진을 섀시에서 절반 정도 밀어냅니다. 그림 1을 참조하십시오.

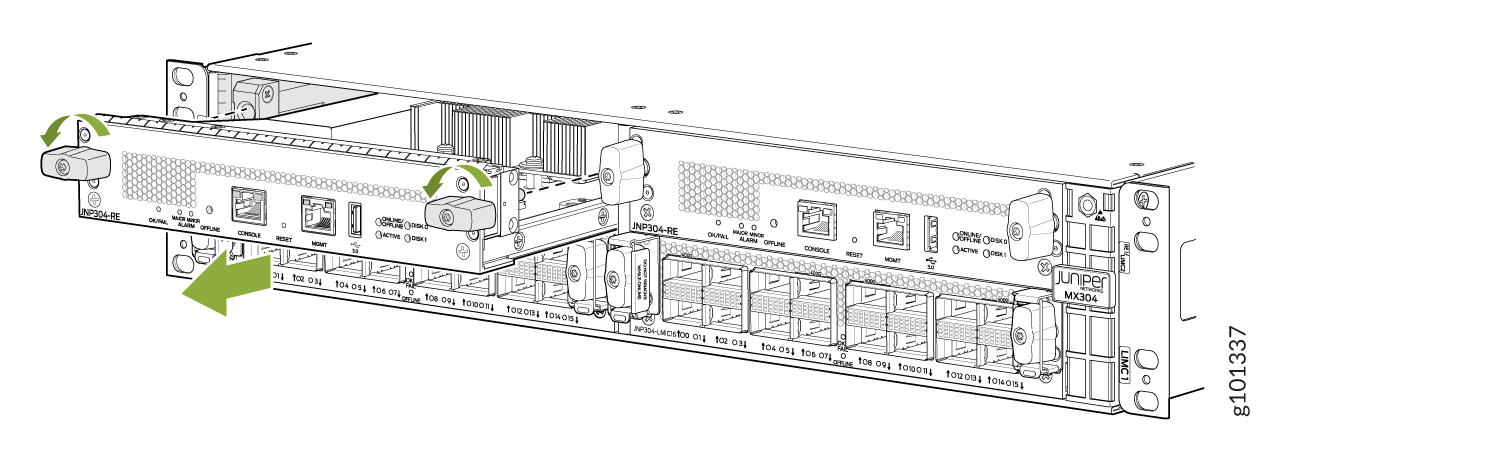

    그림 1: 라우팅 엔진 Removing an Routing Engine 제거
  6. 한 손을 라우팅 엔진 아래에 놓아 지지하고 섀시 밖으로 완전히 밀어냅니다.
  7. 라우팅 엔진을 항정성 매트 위나 항정성 가방에 넣습니다.
    메모:

    라우팅 엔진을 다시 삽입하려는 경우 최소 1분 이상 기다렸다가 섀시에 다시 삽입하십시오.
  8. 라우팅 엔진을 즉시 교체하지 않을 경우에는 빈 슬롯 위에 빈 패널을 설치합니다.

MX304 라우팅 엔진 설치

MX304 라우팅 엔진 설치 방법( 그림 2 참조):

  1. 맨 손목에 정전기 방전(ESD) 접지 스트랩을 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  2. 정전기 가방에서 라우팅 엔진을 제거합니다.
  3. 라우팅 엔진의 측면을 섀시 내부의 가이드에 조심스럽게 맞춥니다.
  4. 저항이 느껴질 때까지 라우팅 엔진을 섀시에 밀어 넣고 올바르게 정렬되었는지 조심스럽게 확인합니다.
  5. 이젝터 핸들을 잡고 라우팅 엔진이 완전히 장착될 때까지 동시에 부드럽게 닫습니다. 이젝터 핸들이 잠길 때까지 시계 방향으로 돌립니다.

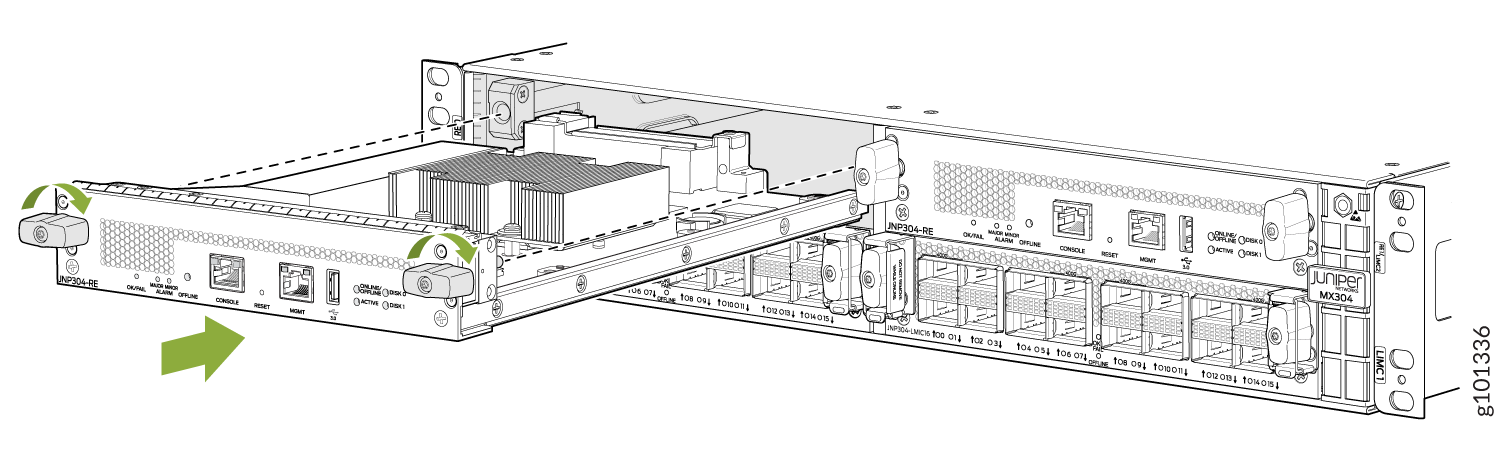

    그림 2: MX304 라우팅 엔진 Installing an MX304 Routing Engine 설치
  6. 라우팅 엔진 면판의 LED를 확인하여 정상적으로 작동하고 있는지 확인합니다.

    • 녹색 OK/FAIL LED는 라우팅 엔진 설치 후 몇 분 후에 꾸준히 켜져야 합니다.

    • OK/FAIL LED가 빨간색이면 라우팅 엔진을 제거하고 다시 설치합니다. OK/FAIL LED가 계속 켜져 있으면 라우팅 엔진이 제대로 작동하지 않는 것입니다. 고객 지원 담당자에게 문의하십시오. 고객 지원에 문의를 참조하십시오.

  7. 명령을 사용하여 라우팅 엔진 상태를 확인합니다.show chassis routing-engine
