MX2020 라우터에 대한 DC 전원 요구 사항 결정

이 주제에서는 라우터 구성에 적합한 전원 공급 모듈(PSM)을 결정하는 데 도움이 되는 MX2020 DC 전원 서브시스템, 전원 영역 및 DC 전원 사용량에 대해 설명합니다.

전원 서브시스템 전기 사양에 나열된 최대 입력 전류에 따라 전력을 프로비저닝하는 것이 좋습니다( MX2000 라우터 DC(-48V) 전원 서브시스템 전기 사양 참조).

MX 2020 DC 전원 서브시스템 구성 요소

MX2020 DC 전원 시스템은 두 개의 서브시스템으로 구성됩니다. 각 하위 시스템은 다음과 같은 기능을 제공합니다.

  • 라인 카드 슬롯 10개

  • DC 전원 공급 모듈(PSM) 9개

  • DC 전원 분배 모듈(PDM) 2개

  • MPC(Modular Port Concentrator) 20개(영역당 10MPC)

  • 팬 트레이 2개

  • 스위치 패브릭 보드(SFB) 8개

  • 컨트롤 보드 및 라우팅 엔진(CB-RE) 2개

MX2020 DC 전원 서브시스템의 전원 영역 이해

MX2020 DC 전원 서브시스템에는 영역 0과 영역 1의 두 가지 전원 영역이 있습니다. 일부 FRU는 영역 0에서만 전력을 소비하고, 일부 FRU는 영역 1에서만 전력을 소비하며, 일부 FRU는 영역 0과 영역 1 모두에서 전력을 소비합니다. 전력 요구 사항을 계산할 때 각 구역에 적절한 전력이 있는지 확인하십시오. 각 영역은 공유 FRU에 필요한 총 전력의 70%를 제공해야 합니다. 이는 FRU에 필요한 전력의 140%를 결합된 두 개의 전원 영역에서 사용할 수 있음을 의미합니다.

MX2020에 사용할 수 있는 DC 전원 서브시스템에는 "기본" DC 전원 서브시스템(MX2020-BASE-DC)과 "최적화된" 또는 프리미엄 DC 전원 서브시스템(MX2020-PREMIUM2-DC)의 두 가지 유형이 있습니다. 최적화된 DC 전원 서브시스템의 팬 트레이는 기본 DC 전원 서브시스템의 팬 트레이와 다르게 전원 영역에서 전력을 끌어옵니다. 기본 DC 전원 서브시스템에서 4개의 팬 트레이 중 2개는 두 영역에서 전원을 끌어옵니다. 최적화된 DC 전원 서브시스템에서 팬 트레이 중 2개는 한 구역에서만 전력을 끌어옵니다. 이 때문에 최적화된 전력 하위 시스템에는 더 적은 전력이 필요합니다. 두 팬트레이는 한 구역에서 전력을 공유하기 때문에 정격 전력의 100%(140%가 아님)만 필요합니다. 이는 시스템의 경우 40% * 1700W/팬 트레이 * 2의 순 절감액이며 전원 영역당 그 금액의 절반입니다.

메모:

영역 70 + 영역 0의 총 전력의 1%는 계산의 각 영역에서 제공되어야 합니다.

메모:

DC 전원 분배 모듈(PDM)이 있는 MX2020 라우터에는 영역당 4개의 DC 전원 공급 모듈(PSM)이 필수입니다.

그림 1표 1에 설명된 바와 같이, MX2020 DC 기본 전원 서브시스템의 전원 영역은 다음과 같이 FRU에 전력을 분배합니다.

  • 영역 0은 라인 카드 슬롯 0-9 및 팬 트레이 1에만 전원을 공급합니다

  • 영역 1은 라인 카드 슬롯 10-19 및 팬 트레이 3에만 전원을 공급합니다

  • 영역 0 + 영역 1(두 영역 모두 전원 공급) - CB-RE 슬롯 0 및 CB-RE 슬롯 1, 패브릭 카드 슬롯 0-7, 팬 트레이 0 및 2

    메모:

    MX2020 라우터는 두 전원 영역에서 MX2000-SFB3 패브릭 카드의 전원 이중화 모드를 지원하지 않습니다.

그림 1: DC 기본 전력 서브시스템의 Power Distribution in a DC Base Power Subsystem 전력 분배
표 1: MX2020 DC 전원 구역 설정(기본 DC 전원 구현)

섀시 전원 구성

파워 존

전원 분배 모듈(PDM)

전원 공급 모듈(PSM)

전력을 공급받는 구성 요소

MX2020 구성 요소 절반의 하반부에 DC 전원 공급

하한(영역 0)

PDM 0 및 1

PSM 슬롯 0에서 8까지

  • MPC 슬롯 0에서 9까지

  • 팬 트레이 1

MX2020 구성 요소 상반부에 DC 전원 공급

어퍼(구역 1)

PDM 2 및 3

PSM 슬롯 9 - 17

  • MPC 슬롯 10-19

  • 팬 트레이 3

구역 0 + 구역 1

  • CB-RE 슬롯 0 및 슬롯 1

  • SFB 슬롯 0에서 7까지

  • 팬 트레이 0 및 2

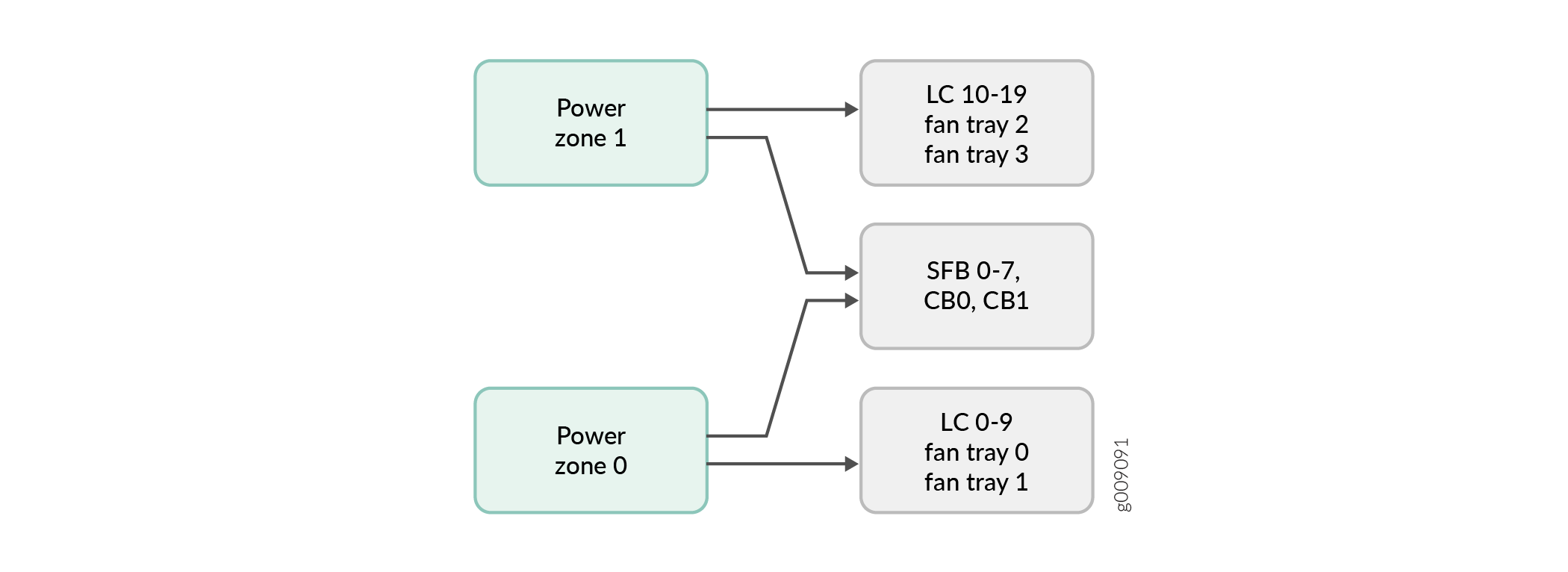

그림 2표 2에 설명된 바와 같이, MX2020 DC 최적화 전원 서브시스템의 전원 영역은 다음과 같이 FRU에 전력을 분배합니다.

  • 영역 0은 라인 카드 슬롯 0-9와 팬 트레이 0 및 1에만 전원을 공급합니다

  • 영역 1은 라인 카드 슬롯 10-19와 팬 트레이 2 및 3에만 전원을 공급합니다

  • Zone 0 및 Zone 1(두 영역 모두 전원 공급) - CB-RE 슬롯 0 및 CB-RE 슬롯 1, 패브릭 카드 슬롯 0-7

그림 2: 최적화된 DC 전력 서브시스템의 Power Distribution in an Optimized DC Power Subsystem 전력 분배
표 2: MX2020 DC 전원 구역 설정(최적화된 DC 전원 구현)

섀시 전원 구성

파워 존

전원 분배 모듈(PDM)

전원 공급 모듈(PSM)

전력을 공급받는 구성 요소

MX2020 구성 요소 절반의 하반부에 DC 전원 공급

하한(영역 0)

PDM 0 및 1

PSM 슬롯 0에서 8까지

  • MPC 슬롯 0에서 9까지

  • 팬 트레이 0 및 1

MX2020 구성 요소 상반부에 DC 전원 공급

어퍼(구역 1)

PDM 2 및 3

PSM 슬롯 9 - 17

  • MPC 슬롯 10-19

  • 팬 트레이 2 및 3

구역 0 + 구역 1

  • CB-RE 슬롯 0 및 슬롯 1

  • SFB 슬롯 0에서 7까지

MX2020 라우터에 대한 DC 전원 요구 사항 계산

MX2020 라우터 구성에 대한 DC 전원 요구 사항을 계산하려면 다음 단계를 따르십시오.

  1. MX2020 FRU에 필요한 총 출력 전력을 계산합니다. 표 3 에는 MX2020 DC 전원 서브시스템 FRU의 일반적인 전력 사용량이 표시되어 있습니다.

    표 3: MX2020 라우터의 일반적인 DC 전력 사용량

    구성 요소

    모델 번호

    전력 요구량(와트), 91% 효율

    기본 섀시

    차스-BP-MX2020



    팬 트레이(상단 및 하단)

    MX2000-팬트레이

    1700W * 4 = 6800W

    증권 시세 표시기

    MPC - 3D - 16XGE-SFPP

    440W * 20 = 8800W

    증권 시세 표시기

    증권 시세 표시기

    150W * 20 = 3000W

    콜럼븀-RE

    RE-MX2000-1800X4

    250W * 2 = 500W

    SFB—슬롯 0에서 7까지

    MX2000-SFB

    220W * 8 = 1760W

    MX2020 DC 전원 서브시스템(섀시 상반부 및 하반부, 각 PDM 입력에 60A 공급)

    MX2020 DC 전원 서브시스템(섀시 상부 및 하반부, 각 PDM 입력에 80A 피드)

    2100W * 8 PSMs=16,800 W (+ 1 PSM@2100 W 중복 용량)

    2500W * 8PSMs=20,000W (+ 1 PSM@2500 W 이중화 용량)

    MX2020 DC 전원 서브시스템(섀시 상반부 및 하반부, 각 PDM 입력에 240V 공급)

    2500W * 8PSMs=20,000W (+ 1 PSM@2500 W 이중화 용량)

    각 구역의 전력 중 일부는 중요한 FRU에 전력을 공급하기 위해 예약됩니다. 이러한 FRU를 사용하면 전체 영역에 전원이 공급되지 않더라도 시스템이 작동할 수 있습니다.

    표 4: 중요 FRU에 전력을 공급하기 위한 MX2020 라우터 구성의 전원 예약

    스위치 패브릭 보드(SFB)

    중요한 FRU를 위해 예약된 전력

    두 영역 간 드룹 공유가 있는 중요 FRU를 위해 예약된 전력

    SFB에 할당된 최대 전력

    MX2000-SFB-S

    7360W

    5662W

    이 숫자는 처짐 공유가 활성화될 때 파워 존의 부하가 70/30%라고 가정합니다.

    220W

    MX2000-SFB2-S 시리즈

    7840W

    5998W

    이 숫자는 처짐 공유가 활성화될 때 파워 존의 부하가 70/30%라고 가정합니다.

    280W

    MX2000-SFB3

    7760W

    6590W

    메모:

    MX2020 라우터는 두 전원 영역에서 MX2000-SFB3 패브릭 카드의 전원 이중화 모드를 지원하지 않습니다.

    540W

  2. 해당하는 경우 각 구성에 대한 예산을 포함하여 전력 예산을 평가하고 사용 가능한 PSM 옵션의 최대 출력 전력에 대해 필요한 전력을 확인합니다. 표 5 에는 MX2020 PSM, 최대 출력 전력 및 미사용 전력(또는 전력 적자)이 나와 있습니다.

    표 5: MX2020 PSM DC 출력 전력 예산

    전원 공급 장치 모듈

    전원 공급 장치 모듈의 최대 출력 전력(와트)

    시스템의 최대 출력 전력(와트) - 중복 용량 포함

    MX2020 DC PSM 60A(각 입력에 대한 피드)

    2100

    37,800

    MX2020 DC PSM 80A 또는 DC PSM(240V 중국)(각 입력에 피드)

    2500

    45,000

  3. 입력 전력을 계산합니다. 총 출력 요구 사항을 PSM의 효율성으로 나눕니다. 표 6을 참조하십시오.

    표 6: DC 입력 전력 계산

    전원 공급 장치 모듈

    전원 공급 장치 모듈 효율

    출력 전력 요구 사항(와트) - PSM당

    입력 전력 요구 사항(와트) - PSM당

    MX2020 DC PSM 60A

    91%

    2100

    2307

    MX2020 DC PSM 80A 또는 DC PSM(240V 중국)

    91%

    2500

    2747

  4. 냉각 요구 사항에 대한 열 출력(BTU)을 계산합니다. 입력 전력 요구 사항(와트)에 3.41을 곱합니다. 표 7을 참조하십시오.

    표 7: DC 열 출력(BTU) 계산

    로드된 섀시 열 부하

    발열량(시간당 BTU)

    로드된 섀시 구성

    34.5KW를 0.91로 나눈 값 * 3.41 = 129,280BTU/hr(Zone 0 출력. Zone 1의 계산 방법은 Zone 0의 계산 방법과 동일합니다.

    섀시에서 소비하는 34.5KW의 출력 전력. 이는 섀시가 중복 구성에서 소비할 수 있는 최대 출력입니다. 입력 전력은 34.5를 0.91 = 37.9KW로 나눈 값입니다.
