MX2010 고전압 유니버설(HVAC/HVDC) 전원 분배 모듈 설명

참고:

MX2008, MX2010 및 MX2020 라우터는 AC, DC, 240V 중국 및 유니버설 PSM 및 PDM과 동일한 전원 모듈을 지원합니다.

고전압 제 2세대 유니버설(HVAC/HVDC) 전원 구성에서 MX2000 라우터는 슬롯 PDM0/Input0 및 PDM1/Input1 (언더레이에서 상단)의 섀시 후면에 위치한 2개의 고전압 유니버설(MX2K-PDM-HV) PDM을 포함하고 있습니다. 시스템당 최소 1개의 PDM(섀시당 2개의 PDM)이 필요합니다. 범용(HVAC/HVDC) PDM은 9개의 전원 공급 모듈(PSM)에 대한 전원 인터페이스를 제공합니다.

2개의 PDM이 라우터에 완벽한 이중화를 제공합니다. 이중화된 구성에서는 총 18개(9 피드 PDM)가 지원됩니다.

참고:

서브시스템의 전원 백플레인은 규제된 52 VDC를 해당 서브시스템에서 제공하는 모든 보드에 배포합니다.

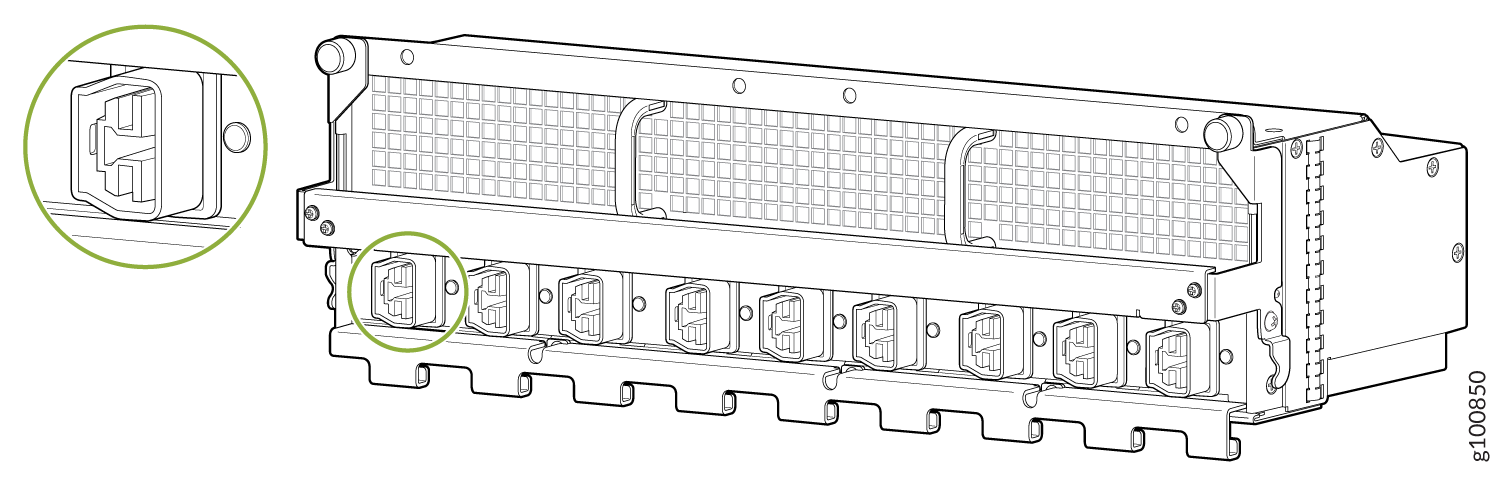

각 고전압 범용(HVAC/HVDC) PDM에는 9개의 (HVAC/HVDC) 입력이 있습니다( 그림 1 참조).
