MX104 인터페이스 모듈 유지 관리

MX104 MIC 및 네트워크 포트 유지 관리

목적

최적의 성능을 위해 네트워크 포트의 상태를 확인합니다.

작업

정기적으로:

  • 포트 LED를 선택합니다. LED 상태의 의미는 다양한 업링크 포트에 따라 다릅니다. 자세한 내용은 MX104 LED 개요를 참조하십시오. 라우터가 포트 장애를 감지하면 라우터는 Routing Engine으로 보낼 경보 메시지를 생성합니다.

    녹색 상태 LED는 포트가 정상적으로 작동하고 있음을 나타냅니다.

  • CLI에서 명령을 실행합니다 show chassis fpc pic-status .

의미

Online MIC가 정상적으로 작동하는 경우 두 번째 열에 표시됩니다.

명령의 출력에 대한 자세한 설명은 CLI Explorer의 show chassis fpc 명령 요약을 참조하십시오.

자세한 내용은

MX104 MIC 교체

MX104 MIC 제거

MIC는 핫 삽입 및 핫 탈착이 가능합니다. MIC를 제거하면 MIC 인터페이스가 더 이상 작동하지 않지만 라우터는 계속 작동합니다.

MX104 라우터에서 MIC는 라우터 전면에 있는 4개의 슬롯에 설치할 수 있습니다. MIC의 무게는 2lb(0.9kg) 미만입니다.

MIC를 제거하려면( 그림 1 참조):

  1. 정전기 백 또는 항정성 매트를 평평하고 안정적인 표면에 놓아 MIC를 받습니다. MIC가 광섬유 케이블에 연결하는 경우 각 트랜시버 및 케이블에 고무 안전 캡을 준비하십시오.
  2. 맨 손목에 ESD 접지 스트랩을 부착하고 스트랩의 다른 쪽 끝을 ESD 접지 지점에 연결합니다.
  3. 다음 방법 중 하나를 사용하여 MIC를 오프라인 으로 전환하십시오.

    • 온라인/오프라인 버튼을 누릅니다. 버튼으로 이어지는 개구부 내부에 맞는 좁은 엔드 툴을 사용하십시오. MIC OK/FAIL LED가 꺼질 때까지(약 5초) 버튼을 누르고 있습니다.

    • 다음 CLI 명령을 실행합니다.

  4. 나중에 각 케이블을 올바른 MIC에 다시 연결할 수 있도록 MIC에 연결된 케이블에 레이블을 지정합니다.
  5. 케이블을 MIC에서 분리합니다. MIC가 광섬유 케이블을 사용하는 경우 각 트랜시버와 각 케이블 끝을 고무 안전 캡으로 즉시 커버합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.
    주의:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버가 발견되지 않도록 하십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 우발적 인 노출로부터 눈을 보호합니다.
  6. 케이블을 배열하여 스트레스 지점을 빼거나 발생시키는 것을 방지합니다. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 깔끔하게 코일 루프에서 길에서 초과 케이블을 배치합니다.
    주의:

    최소 굽힘 반경 이상으로 광섬유 케이블을 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.
  7. 제거하려는 MIC에 인접한 덮개에 있는 캡티브 나사를 풀어 주십시오. MIC에서 커버를 흔들어 손잡이를 노출합니다.
  8. MIC 페이스플레이트 양쪽의 손잡이를 잡고 MIC를 섀시 밖으로 밀어 넣습니다. 정전기 가방이나 항정성 매트에 MIC를 놓습니다.
  9. 짧은 시간 내에 비워진 MIC 슬롯에 MIC를 재설치하지 않는 경우, 슬롯 위에 빈 MIC 패널을 설치하여 섀시 카드 케이지에 적절한 공기 흐름을 유지하십시오.

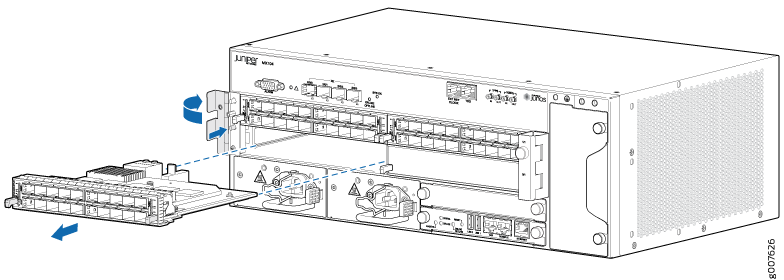

그림 1: MIC Removing a MIC 제거

MX104 MIC 설치

MIC를 설치하려면( 그림 2 참조):

  1. 맨 손목에 ESD 접지 스트랩을 부착하고 스트랩의 다른 쪽 끝을 ESD 접지 지점에 연결합니다.
  2. MIC가 광케이블을 사용하는 경우, 고무 안전 캡이 면판의 각 트랜시버 위에 있는지 확인합니다. 필요한 경우 캡을 설치합니다.
  3. MIC 슬롯에 인접한 덮개에 있는 캡티브 나사를 풀어 주십시오. MIC 슬롯에서 커버를 스윙합니다.
  4. MIC 슬롯의 모서리에 있는 가이드와 MIC의 후면을 정렬합니다.
  5. MIC 슬롯이 섀시에 단단히 앉을 때까지 MIC 슬롯에 밀어 넣습니다.
    주의:

    MIC를 슬롯에 바로 밀어 MIC의 컴포넌트를 손상시키지 않도록 합니다.
  6. 커버를 제자리에 놓아 한쪽의 MIC 핸들 위에 놓습니다.
  7. 덮개에 있는 캡티브 나사를 조입니다.
  8. MIC가 광케이블을 사용하는 경우 각 트랜시버와 각 케이블의 끝에서 고무 안전 캡을 제거하십시오.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.
    주의:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버가 발견되지 않도록 하십시오. 안전 캡은 포트를 깨끗하게 유지하고 레이저 빛에 우발적 인 노출로부터 눈을 보호합니다.
  9. MIC의 케이블 커넥터에 적절한 케이블을 삽입합니다.
  10. 각 케이블을 배열하여 케이블이 스트레스 지점을 빼내거나 발생시키는 것을 방지합니다. 케이블이 바닥에 끊기면서 자체 중량을 지원하지 않도록 케이블을 보호합니다. 깔끔하게 코일 루프에서 길에서 초과 케이블을 배치합니다.
    주의:

    광섬유 케이블이 커넥터에서 자유로워지지 않도록 하십시오. 고정 지점에서 케이블에 스트레스가 나는 케이블이 매달려 있는 고정 루프를 허용하지 마십시오.
    주의:

    최소 굽힘 반경 이상으로 광섬유 케이블을 구부리지 마십시오. 지름이 몇 인치 미만인 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.
  11. 다음 CLI 명령을 발행하여 MIC를 온라인화하십시오.

    정상적인 작동 상태 LED는 MIC가 온라인 상태임을 확인합니다. 또한 MX104 MIC 및 네트워크 포트 유지보수에 설명된 명령을 실행 show chassis fpc pic-status 하여 올바른 MIC 기능을 확인할 수도 있습니다.

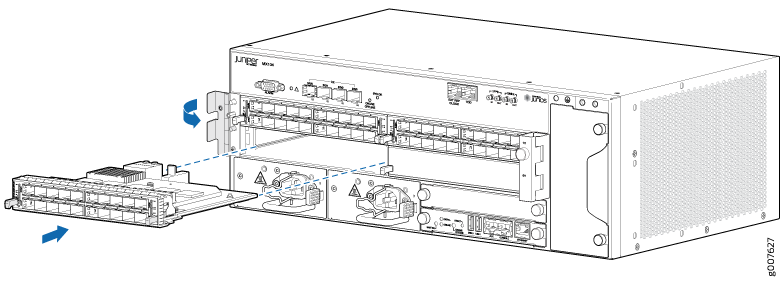

그림 2: MIC Installing a MIC 설치

자세한 내용은

MX104 트랜시버 교체

소형 폼 팩터 플러그형 트랜시버(SFP)는 MX104 라우터의 전면 패널에 설치된 옵티컬 트랜시버입니다. 트랜시버는 핫 삽입 및 핫 탈착이 가능합니다.

MX104 트랜시버 제거

트랜시버를 제거해도 라우터 작동이 중단되지는 않지만, 제거된 트랜시버는 더 이상 데이터를 수신하거나 전송하지 않습니다.

트랜시버를 제거하려면( 그림 3 참조):

  1. 트랜시버 또는 트랜시버 슬롯 플러그, 항정 매트, 트랜시버용 고무 안전 캡을 준비하십시오.
  2. 맨 손목에 ESD 접지 스트랩을 부착하고 스트랩의 다른 쪽 끝을 ESD 접지 지점에 연결합니다.
  3. 나중에 올바르게 다시 연결할 수 있도록 트랜시버에 연결된 케이블에 레이블을 지정합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.
  4. 트랜시버에서 케이블 커넥터를 분리합니다.
  5. 트랜시버에서 이젝터 핸들을 꺼내 트랜시버의 잠금을 해제합니다.
    주의:

    이젝터가 클릭하는 소리가 들릴 때까지 이젝터 핸들을 완전히 열어야 합니다. 이 조치는 트랜시버의 손상을 방지합니다.

    트랜시버에서 이젝터 핸들을 꺼내려면 필요한 레노오스 플라이어를 사용합니다.

  6. 트랜시버 이젝터 핸들을 잡고 라우터에서 약 0.5인치(1.3cm) 트랜시버를 당깁니다.
  7. 손가락을 사용하여 트랜시버의 본문을 잡고 라우터에서 남은 길을 당깁니다.
    그림 3: 트랜시버 제거 Removing Transceivers
  8. 트랜시버 위에 고무 안전 캡을 놓습니다.
  9. 제거된 트랜시버를 항정성 매트 또는 정전기 가방에 넣습니다.
주의:

섀시에서 트랜시버를 제거한 후, 트랜시버를 재인증하거나 다른 슬롯에 트랜시버를 삽입하기 전에 최소 30초 동안 기다려야 합니다.

자세한 내용은

MX104 트랜시버 설치

트랜시버를 설치하려면 다음을 수행합니다.

  1. 맨 손목에 ESD 접지 스트랩을 부착하고 스트랩의 다른 쪽 끝을 ESD 접지 지점에 연결합니다.
  2. 각 트랜시버를 정전기 가방에서 꺼내 설치할 구성 요소의 슬롯을 식별합니다.
  3. 각 트랜시버가 고무 안전 캡으로 덮여 있는지 확인합니다. 그렇지 않은 경우 트랜시버에 안전 캡을 덮습니다.
  4. 트랜시버를 구성 요소의 슬롯에 신중하게 정렬합니다. 커넥터는 컴포넌트를 마주봐야 합니다.
  5. 커넥터가 컴포넌트 슬롯에 앉을 때까지 트랜시버를 밀어 넣습니다. 트랜시버를 완전히 삽입할 수 없는 경우 커넥터가 올바른 방향으로 향하고 있는지 확인합니다.
  6. 트랜시버의 이젝터 핸들을 닫습니다.
  7. 트랜시버와 케이블 끝에서 고무 안전 캡을 제거합니다. 트랜시버에 케이블을 삽입합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝부분으로 직접 들여다 보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 빛을 방출합니다.
  8. 전면 패널의 상태 LED가 트랜시버가 올바르게 작동하는지 확인합니다. 구성 요소 LED에 대한 자세한 내용은 MX104 LED 개요를 참조하십시오.

자세한 내용은

MX104 네트워크 포트에 연결하는 케이블 유지 관리

목적

최적의 라우터 성능을 위해 네트워크 포트에 연결하는 케이블의 상태를 확인합니다.

작업

정기적으로:

  • 케이블 관리 브래킷을 사용하여 케이블을 지원하고 케이블이 스트레스 지점을 빼거나 발생시키는 것을 방지합니다.

  • 초과 케이블을 케이블 관리 브래킷에서 제외합니다. 고정 지점에 케이블이 강조되므로 고정된 케이블 루프가 커넥터 또는 케이블 관리 브래킷에서 매달려 있는 것을 허용하지 마십시오. 패스너를 루프에 배치하면 모양을 유지하는 데 도움이 됩니다.

  • 케이블 연결은 먼지와 기타 입자가 없고, 수신된 전력 레벨에서 드롭을 일으킬 수 있습니다. 항상 케이블을 검사하고 인터페이스를 연결하기 전에 필요한 경우 청소하십시오.

  • 케이블 양단에 라벨을 부착하여 식별합니다.

다음 지침은 광케이블에 특히 적용됩니다.

  • 광섬유 케이블을 뽑을 때는 항상 면판과 케이블 끝에 트랜시버 위에 고무 안전 플러그를 꽂습니다.

  • 파이버 케이블을 고정하여 커넥터의 스트레스를 방지합니다. 바닥에 걸어 놓을 때 자신의 무게를 지원하지 않도록 광섬유 케이블을 보호해야합니다. 광섬유 케이블이 커넥터에서 벗어나지 않도록 하십시오.

  • 벤드 반경 너머로 광섬유 케이블을 구부리지 마십시오. 몇 인치 미만의 아크는 케이블에 손상을 입힐 수 있으며 진단하기 어려운 문제를 일으킬 수 있습니다.

  • 광섬유 케이블을 옵티컬 기기에 자주 연결하고 언플루깅하면 수리 비용이 많이 드는 장비에 손상을 입힐 수 있습니다. 대신 광통신 장비에 짧은 파이버 확장을 연결합니다. 잦은 연결 및 언플루깅으로 인한 모든 마모는 쉽고 교체할 수 있는 저렴한 짧은 파이버 확장에 의해 흡수됩니다.

  • 광케이블 연결을 깨끗하게 유지하십시오. 트랜시버 또는 케이블 커넥터의 운하에 있는 작은 미세먼지로 인해 빛이 손실되어 신호 전원이 감소하고 옵티컬 연결에 간헐적인 문제가 발생할 수 있습니다.

    트랜시버를 청소하려면 RIFOCS Fiber Optic Adaptor Clean Wands(파트 번호 946)와 같은 적절한 파이버 클리닝 디바이스를 사용하십시오. 사용하시는 청소 키트를 안내해 주십시오.

옵티컬 트랜시버를 청소한 후에는 광케이블의 커넥터 끝이 깨끗해지도록 하십시오. Opptex Cletop-S Fiber Cleaner와 같은 승인된 무알콜 무알콜 광 케이블 청소 키트만 사용하십시오. 사용하시는 청소 키트를 안내해 주십시오.
