이 페이지 내용


EX4650 섀시

EX4650 스위치의 섀시 상태 LED

EX4650 스위치에는 4개의 섀시 상태 LED( ALM, SYS, MST 및 ID로 표시)가 있습니다( 그림 1 참조).

그림 1: EX4650 Chassis Status LEDs in EX4650 의 섀시 상태 LED
1 개
—

섀시 상태 LED



표 1 은 EX4650 스위치의 섀시 상태 LED, 색상 및 상태, 해당 LED가 나타내는 상태를 설명합니다. 작동 모드 명령을 show chassis led실행하여 CLI를 통해 원격으로 3개의 LED 색상을 볼 수 있습니다.

표 1: EX4650 스위치의 섀시 상태 LED

LED 라벨

색

상태 및 설명

ALM (알람)

라이팅제외(Unlit)

알람이 없거나 스위치가 정지된 경우.

빨강

주요 경보가 울립니다.

메모:

온도 경보 또는 정전과 같은 중대한 하드웨어 결함이 발생하여 스위치가 정지되었습니다. AC 전원 콘센트를 OFF(O) 위치로 설정하거나 AC 전원 코드를 뽑아 장치의 전원을 끕니다. 전압 또는 사이트 온도 문제를 수정하고 스위치를 식히십시오. 장치 스위치의 전원을 켜고 전원 공급 장치 및 팬 LED를 모니터링하여 오류가 발생한 위치를 확인합니다. 네트워크 링크를 열고 ALM LED를 끕니다..)

호박

사소한 알람이 있습니다.

메모:

알람(ALM) LED는 스위치에서 활성화하기 위해 구성을 커밋하고 이를 백업하기 위한 복구 구성을 생성하지 않을 경우 노란색으로 켜집니다. 가장 최근에 커밋한 구성을 복구 구성으로 저장하려면 운영 모드 명령을 request system configuration rescue save입력합니다.

SYS (시스템)

라이팅제외(Unlit)

스위치의 전원이 꺼져 있거나 정지되어 있습니다.

녹색(꾸준히)

EFX 시리즈용 Junos OS가 스위치에 로드되어 있습니다.

녹색(깜박임)

스위치가 Virtual Chassis의 구성원으로 참여하고 있습니다.

MST (기본)

녹색(꾸준히)

독립형 EX4650 스위치를 나타냅니다.

ID(신분증)

라이팅제외(Unlit)

스위치에서 비콘 기능이 활성화되지 않았습니다. 이 기능은 명령을 사용하여 request chassis beacon 활성화됩니다.

깜박임 - 비콘 기능이 활성화되었습니다.

깜박이

스위치에서 비콘 기능이 활성화됩니다. 이 기능은 명령을 사용하여 request chassis beacon 활성화됩니다

주요 경보(빨간색)는 즉각적인 조치가 필요한 심각한 오류 상태를 나타냅니다.

사소한 경보(노란색)는 모니터링 또는 유지 보수가 필요한 중요하지 않은 상태를 나타냅니다. 사소한 알람을 확인하지 않은 상태로 두면 서비스 중단 또는 성능 저하가 발생할 수 있습니다.

3개의 LED를 모두 동시에 켤 수 있습니다.

EX4650 스위치의 관리 포트 LED

EX4650 스위치의 후면 패널에 있는 2개의 관리 포트에는 링크/활동 및 관리 포트의 상태를 나타내는 2개의 LED가 있습니다. 그림 2 는 관리 포트의 위치를 보여줍니다.

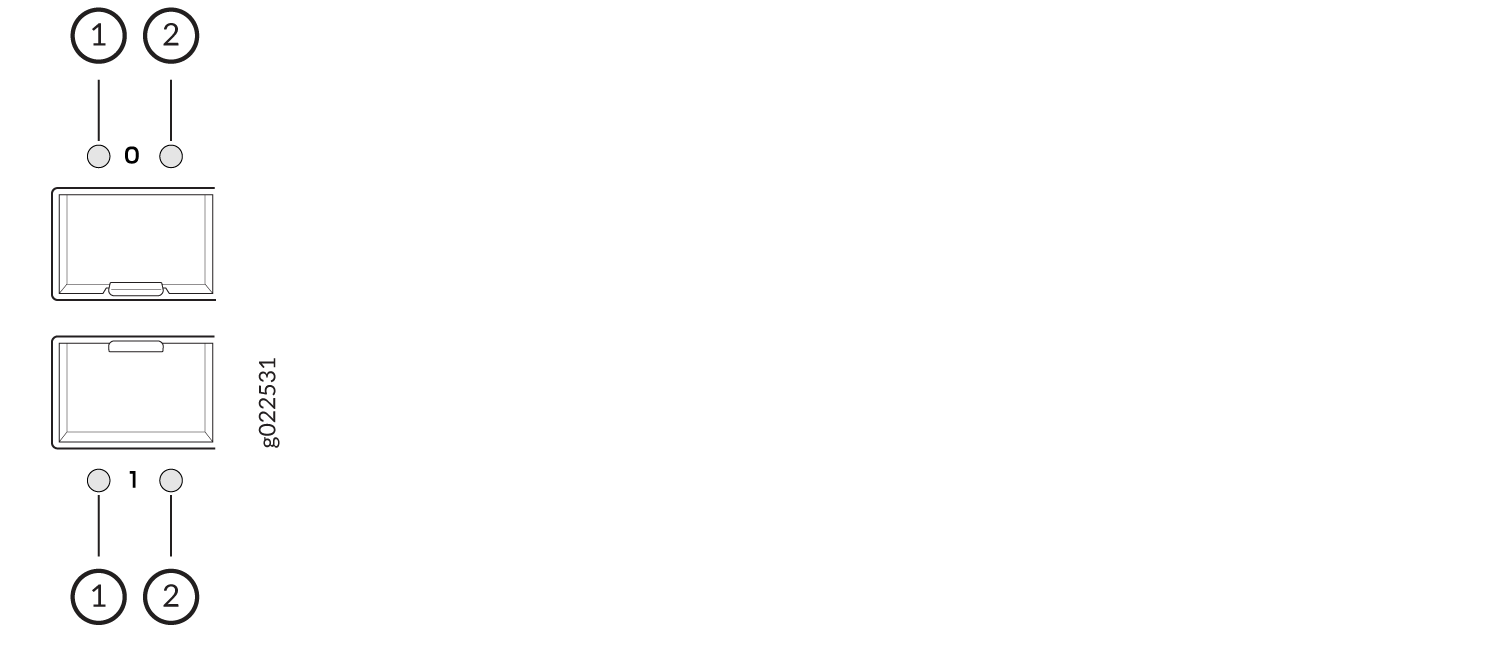

그림 2: 관리 포트 LEDs on the Management Port 의 LED
1 개
—

상태 LED
2 개
—

링크/활동 LED

표 2 는 링크/활동 LED를 설명합니다.

표 2: EX4650 스위치 관리 포트의 링크/활동 LED

발광 다이오드

색

상태 및 설명

링크/활동

녹색

  • 깜박임 - 포트와 링크가 활성 상태이며 링크 활동이 있습니다.

  • 꾸준히—포트와 링크가 활성 상태이지만 링크 활동은 없습니다.

  • Off—포트가 활성화되지 않습니다.

상태

녹색/호박색

속도를 나타냅니다.

  • 꺼짐 - 포트 속도가 10M이거나 링크가 다운되었습니다.

  • 황색 - 링크 속도는 100Mbps입니다.

  • 녹색 - 링크 속도는 1000Mbps입니다.
