이 페이지 내용


EX2300을 외부 디바이스에 연결

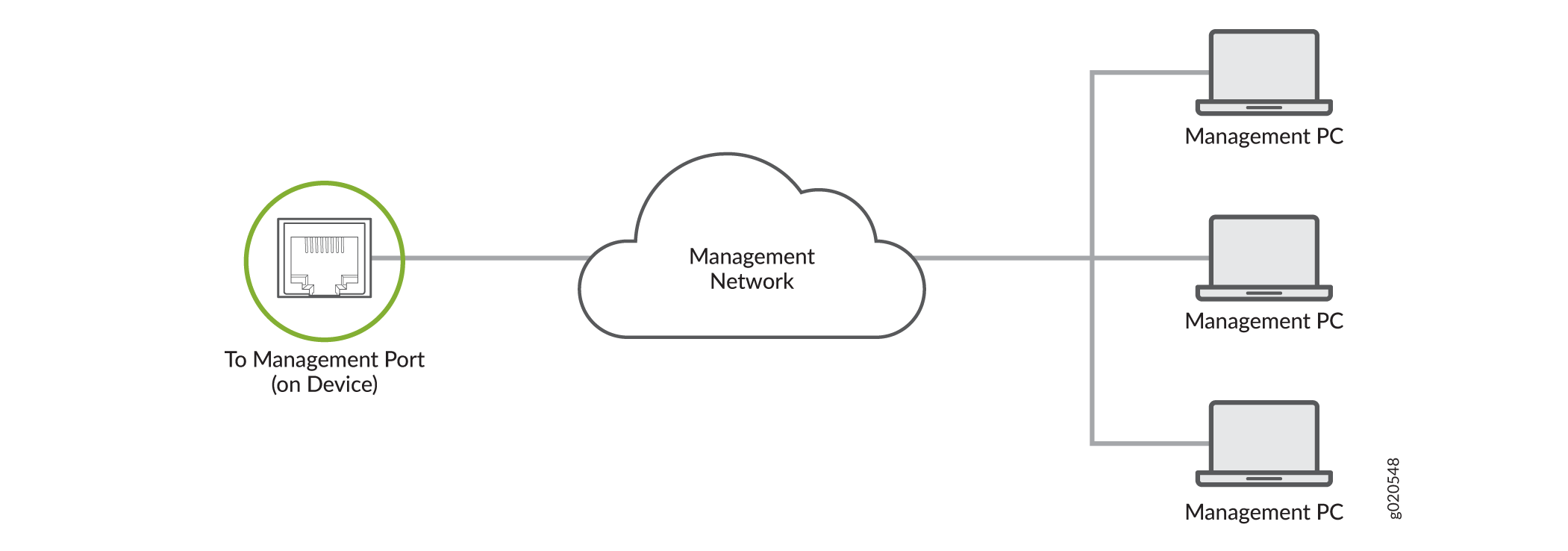

대역 외 관리를 위해 디바이스를 네트워크에 연결

양쪽 끝에 RJ-45 커넥터가 있는 이더넷 케이블이 있는지 확인합니다.

그림 1: 이더넷 케이블 RJ-45 Connector on an Ethernet Cable 의 RJ-45 커넥터

전용 관리 채널을 사용하여 라우터 또는 스위치와 같은 네트워크 디바이스를 모니터링하고 관리할 수 있습니다. 각 디바이스에는 RJ-45 커넥터로 이더넷 케이블을 연결할 수 있는 관리 포트가 있습니다. 관리 포트를 사용하여 디바이스를 관리 디바이스에 연결합니다.

대역 외 관리를 위해 디바이스를 네트워크에 연결하려면:

  1. 이더넷 케이블의 한쪽 끝을 디바이스의 관리 포트에 연결합니다.
  2. 이더넷 케이블의 다른 쪽 끝을 관리 디바이스에 연결합니다.

RJ-45 커넥터를 사용하여 디바이스를 관리 콘솔에 연결

양쪽 끝에 RJ-45 커넥터가 있고 RJ-45-to-DB-9 직렬 포트 어댑터가 있는 이더넷 케이블이 있는지 확인합니다.

그림 2: 이더넷 케이블 RJ-45 Connector on an Ethernet Cable 의 RJ-45 커넥터
메모:
DB-9 어댑터가 있는 RJ-45 콘솔 케이블은 더 이상 디바이스 패키지의 일부로 포함되지 않습니다. 본체 케이블과 어댑터가 장치 패키지에 포함되어 있지 않거나 다른 유형의 어댑터가 필요한 경우 다음을 별도로 주문할 수 있습니다.
  • RJ-45 - DB-9 어댑터(JNP-CBL-RJ45-DB9)
  • RJ-45 - USB-A 어댑터(JNP-CBL-RJ45-USBA)
  • RJ-45 - USB-C 어댑터(JNP-CBL-RJ45-USBC)

RJ-45-USB-A 또는 RJ-45-USB-C 어댑터를 사용하려면 PC에 X64(64비트) VCP(가상 COM 포트) 드라이버가 설치되어 있어야 합니다. 드라이버를 다운로드하는 https://ftdichip.com/drivers/vcp-drivers/ 참조하십시오.
메모:

랩톱 또는 데스크톱 PC에 DB-9 플러그 커넥터 핀이 없고 랩톱 또는 데스크톱 PC를 장치에 직접 연결하려는 경우 RJ-45-DB-9 소켓 어댑터와 USB-DB-9 플러그 어댑터의 조합을 사용합니다. USB-DB-9 플러그 어댑터를 제공해야 합니다.

전용 관리 채널을 사용하여 네트워크 디바이스를 구성하고 관리할 수 있습니다. 각 디바이스에는 RJ-45 커넥터가 있는 이더넷 케이블을 사용하여 연결할 수 있는 콘솔 포트가 있습니다. 콘솔 포트를 사용하여 디바이스를 콘솔 서버 또는 관리 콘솔에 연결합니다. 콘솔 포트에는 RJ-45 커넥터가 있는 케이블을 수용합니다.

디바이스를 관리 콘솔에 연결하려면:

  1. 이더넷 케이블의 한쪽 끝을 디바이스의 콘솔 포트( 레이블 CON, CONSOLE 또는 CON1)에 연결합니다.
  2. 이더넷 케이블의 다른쪽 끝을 콘솔 서버( 그림 3 참조) 또는 관리 콘솔( 그림 4 참조)에 연결합니다.

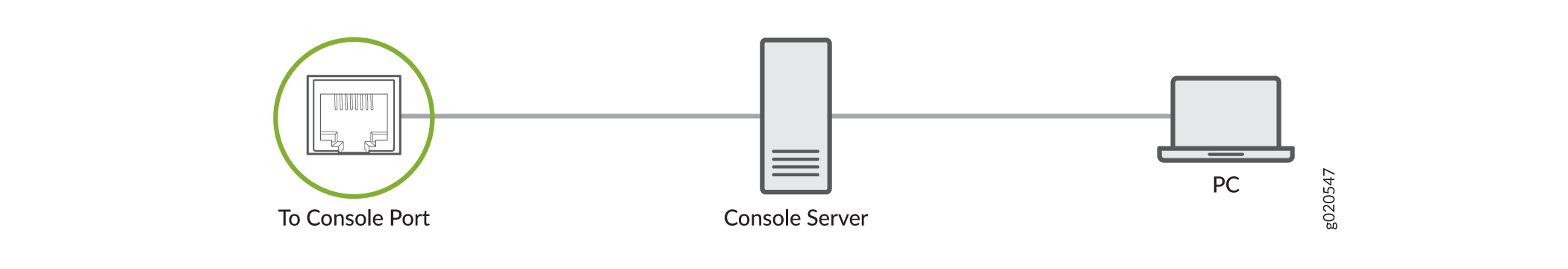

그림 3: 콘솔 서버를 Connect a Device to a Management Console Through a Console Server 통해 관리 콘솔에 디바이스 연결

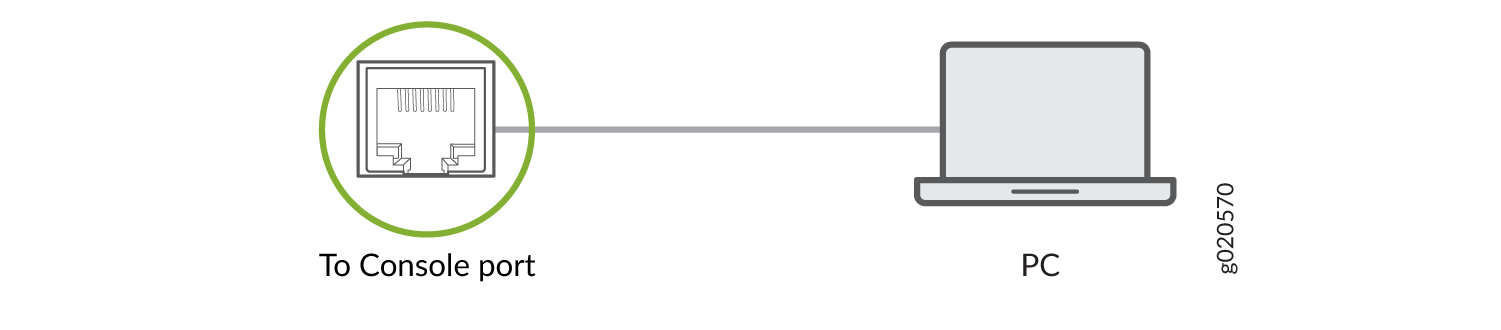

그림 4: 디바이스를 관리 콘솔 Connect a Device Directly to a Management Console 에 직접 연결

Mini-USB Type-B 콘솔 포트를 사용하여 EX 시리즈 스위치를 관리 콘솔에 연결합니다

시작하기 전에

Mini-USB Type-B 콘솔 포트를 사용하여 스위치를 연결하기 전에 다음을 수행합니다.

  • USB-직렬 드라이버가 호스트 컴퓨터에 설치되어 있는지 확인합니다.

  • 콘솔 서버 또는 랩톱의 하이퍼터미널 속성이 다음과 같이 설정되어 있는지 확인합니다.

    • 전송 속도 - 9600

    • 플로우 제어—없음

    • 데이터—8

    • 패리티(Parity) - 없음

    • 중지 비트—1

    • DCD 상태—무시

다음과 같은 부품과 도구가 필요합니다.

  • Standard-A 및 Mini-USB Type-B(5핀) 커넥터가 있는 미니 USB 케이블 1개(제공되지 않음)

EX2300-24MP 및 EX2300-48MP 모델을 제외한 EX2200-C, EX2300, EX2300-C, EX3400, EX4300 및 EX4550 스위치에는 RJ-45 커넥터가 있는 케이블을 수용하는 RJ-45 콘솔 포트와 Mini-USB Type-B 플러그(5핀) 커넥터가 있는 케이블을 수용하는 Mini-USB Type-B 콘솔 포트의 두 개의 콘솔 포트가 있습니다. RJ-45 콘솔 포트 또는 Mini-USB Type-B 콘솔 포트를 사용하여 스위치를 구성하고 관리할 수 있습니다. EX2200-C 및 EX4550 스위치에서는 한 번에 하나의 콘솔 포트만 활성화되고 콘솔 입력은 해당 포트에서만 활성화됩니다. EX2300, EX2300-C, EX3400 및 EX4300 스위치에서는 RJ-45 콘솔 포트와 Mini-USB Type-B 콘솔 포트를 동시에 활성화할 수 있습니다.

메모:

EX2300-24MP 및 EX2300-48MP 모델에는 RJ-45 콘솔 포트만 있습니다.

기본적으로 RJ-45 콘솔 포트가 활성 포트입니다. 랩톱 또는 PC에 DB-9 플러그 커넥터 핀 또는 RJ-45 커넥터 핀이 없는 경우 한쪽 끝에는 Standard-A USB 커넥터가 있고 다른 쪽 끝에는 Mini-USB Type-B(5핀) 커넥터가 있는 미니 USB 케이블을 사용하여 랩톱 또는 PC를 스위치에 직접 연결할 수 있습니다. 스위치에 연결하는 데 사용하려면 먼저 Mini-USB Type-B 콘솔 포트를 활성 포트로 구성해야 합니다.

이 항목에서는 Mini-USB Type-B 콘솔 포트를 사용하여 EX2200-C, EX2300, EX2300-C, EX3400, EX4300 및 EX4550 스위치를 관리 콘솔에 연결하는 절차에 대해 설명합니다.

RJ-45 콘솔 포트를 사용하여 EX 시리즈 스위치를 구성하고 관리하는 방법에 대한 자세한 내용은 RJ-45 커넥터를 사용하여 관리 콘솔에 디바이스 연결을 참조하십시오.

Mini-USB Type-B 콘솔 포트를 사용하여 스위치를 콘솔에 연결하려면:

  1. 활성 콘솔 포트를 사용하여 호스트 시스템을 디바이스에 직접 연결하거나 관리 인터페이스를 사용하여 원격으로 연결합니다. 기본적으로 RJ-45 콘솔 포트인 활성 콘솔 포트를 사용하여 연결하려면 RJ-45 커넥터를 사용하여 관리 콘솔에 디바이스 연결을 참조하십시오.
  2. 미니 USB 케이블의 Standard-A 커넥터를 호스트 컴퓨터(PC 또는 노트북)에 연결합니다.
  3. mini-USB 케이블의 Mini-USB Type-B(5핀) 커넥터를 스위치의 Mini-USB Type-B 콘솔 포트( CON으로 표시됨)에 연결합니다.
  4. 기본적으로 RJ-45 포트는 활성 콘솔 포트로 설정되고 Mini-USB Type-B 포트는 패시브 콘솔 포트입니다. 명령을 사용하여 port-type Mini-USB Type-B 콘솔 포트를 활성 콘솔 포트로 설정합니다. 콘솔 포트 유형 구성(CLI 프로시저)을 참조하십시오.
  5. 스위치를 재부팅합니다. 부팅 로그가 활성화된 콘솔에 나타납니다.

연결이 설정되면 Mini-USB Type-B가 활성 콘솔 포트가 됩니다. Mini-USB Type-B 콘솔 포트에 연결된 호스트 컴퓨터는 로그 메시지를 표시하며 이를 통해 스위치 기능을 제어할 수 있습니다. EX2300, EX2300-C, EX3400 및 EX4300 스위치에서는 이제 Mini-USB Type-B 및 RJ-45 콘솔 포트가 모두 활성화됩니다. EX2200-C 및 EX4550 스위치에서 Mini-USB Type-B 콘솔 포트는 액티브이고 RJ-45 콘솔 포트는 패시브입니다.
