ACX7509 전원 시스템
요약 ACX7509 전원 시스템에는 AC/HDVC 전원 공급 장치 및 관련 전원 코드 및 케이블, DC 전원 공급 장치, 관련 코드 및 케이블, 케이블 러그가 포함되어 있습니다. 전원 공급장치는 지정된 범위 내에서 작동하며 알람 및 지표를 갖추고 있습니다.
ACX7509 라우터는 3000W 이중화 핫-이동식 및 핫 삽입형 사전 설치 AC/고전압 DC(HDVC) 또는 DC 전원 공급장치로 구동됩니다. ACX7509-BASE 구성(RCB 1개 및 FEB 1개)은 1+ 1개의 PSM 이중화가 필요하고 ACX7509-PREMIUM 구성은 2+2 PSM 이중화가 필요합니다. ACX7509-BASE 구성을 선택하면 1+1 이중화를 위해 동일한 소스 또는 두 개의 개별 소스에 연결할 수 있습니다. ACX7509-PREMIUM 구성 옵션을 선택할 때 동일한 전원을 사용하려면 2+1 PSM 이중화가 필요하며 두 개의 개별 전원이 있는 경우 2+2 PSM 이중화가 필요합니다. 전원 공급 장치에 장애가 발생하면 전원을 끄거나 라우팅 기능을 방해하지 않고 교체할 수 있습니다. 다른 전원 공급 장치는 중단 없이 전기 부하의 균형을 유지합니다. 각 전원 공급 장치에는 12V 및 12V 대기의 두 가지 출력이 있습니다. 각 전원 공급 장치에서 2개의 카운터 회전 팬은 전-후 방향 냉각을 제공합니다.
입력 전압은 다음과 같습니다.
-
AC 입력 전압 범위: 200~277V/50~60Hz, 20A 전류
-
HVDC 입력 전압 범위: 240~280V, 20A 전류
-
DC 입력 전압 범위: 최소 40VDC(Direct Current) 최소, 최대 72VDC, 80A 전류
동일한 섀시에 AC/HDVC 및 DC 전원 공급 장치를 혼합하지 마십시오.
AC PSM은 110V의 AC 로우 라인을 지원하지 않습니다.
기본 구성 라우터는 두 개의 빈 전원 공급 장치 슬롯 위에 설치된 빈 패널과 함께 제공됩니다.
ACX7509 AC/HVDC 전원 공급장치 설명
AC/HVDC 전원 공급장치의 입력 전력은 AC 전원 또는 HVDC 전원일 수 있습니다. 전원 공급 장치는 AC 또는 HVDC 입력 전압을 자동으로 감지하고 그에 따라 전력을 관리합니다. AC 전원은 180–305VC 교류 전류(VAC) 입력 전압일 수 있으며 HVDC 전력은 190~400VDC 입력 전압일 수 있습니다. 각 3000-W AC/HVDC PSM은 단일 AC 또는 HVDC 입력을 가지고 있으며 시스템에 12V의 전력을 제공합니다. 그림 1 은 AC/HVDC 전원 공급 장치를 보여줍니다.
장치
|
1명
—
전원 플러그 커넥터
|
3개
—
이제터 레버
|
|
2개
—
상태 LED
|
4개
—
주황색 핸들
|
ACX7509 AC/HVDC 전원 사양
ACX7509는 표 1에 나열된 AC/HVDC 입력 전압 범위 내에서 작동합니다.
| 매개 변수 | 최소 | 정격 | 최대 |
|---|---|---|---|
| 입력 전압(AC) |
180VAC |
200–277VAC |
305VAC |
| 입력 전압(HVDC) |
190VAC |
240–380VDC |
400VDC |
| AC 입력 라인 주파수 |
47Hz |
50~60Hz |
63Hz |
ACX7509 AC/HVDC 전원 공급장치 LED
각 ACX7509 AC/HVDC PSM은 모듈 면판에 상태 LED를 가지고 있습니다. 그림 2를 참조하십시오.
|
1명
—
전원 공급장치 LED
|
ACX7509 라우터 AC/HVDC PSM은 주황색 및 녹색 이중 색 LED를 사용하여 작동 상태를 나타냅니다. 표 2를 참조하십시오.
| PSM 스테이트 | 그린 LED | 앰버 LED |
|---|---|---|
| PSM은 켜지고 제대로 작동합니다. |
에 |
꺼기 |
| 하나 또는 둘 모두 전원 공급장치에는 AC 전원이 부족합니다. |
꺼기 |
꺼기 |
| PSM은 고온, 고전력, 고전류 또는 팬 고장과 같은 중요한 이벤트로 인해 종료됩니다. |
꺼기 |
에 |
| PSM은 작동하지만 고온(유입 온도 53도 이상 또는 95도 이상 높은 핫 스팟 온도), 고전력, 고류 또는 느린 팬(1200rpm 미만)과 같은 경고 이벤트를 나타냅니다. |
꺼기 |
깜박이 |
| PSM 출력은 12VSB(흔적 사이드밴드)로 섀시에서 시스템 소프트웨어 또는 기타 PSM에 의해 비활성화됩니다. |
깜박이 |
꺼기 |
| AC 전원 코드가 분리되었습니다. |
꺼기 |
에 |
명령 및 show chassis power 세부 명령을 사용하여 show chassis power PSM의 상태에 대한 추가 정보를 얻을 수 있습니다.
ACX7509 AC/HVDC 전원 코드 사양
분리 가능한 AC 전원 코드는 AC 전원 공급 장치와 함께 제공됩니다. 전원 코드의 플러그 엔드는 지리적 위치에 대한 표준인 전원 콘센트에 맞습니다.
북미 지역에서 AC 전원 코드는 길이가 14.75피트(약 4.5미터)를 초과해서는 안 됩니다. NEC(National Electrical Code) 섹션 400-8(NFPA 75, 5-2.2) 및 210-52 및 CEC(Canadian Electrical Code) 섹션 4-010(3)를 준수해야 합니다. ACX7509 라우터를 위해 주문할 수 있는 코드는 해당 코드를 준수합니다.
표 3 은 특정 국가 또는 지역에 대한 직각 전원 코드 사양을 제공합니다. 이 케이블은 공간이 제한된 랙에 설치된 ACX7509 라우터에 설치할 수 있습니다.

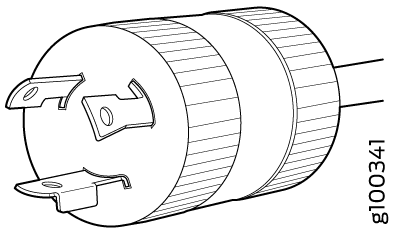

| 로케일 | 코드 세트 등급 | 플러그 표준 | 예비용 Juniper 모델 번호 |
|---|---|---|---|
| 일본 |
20A, 250VAC |
L6-20 |
CBL-JNP-SDG4-JPL |
| 대만 |
20A, 250VAC |
L6-20 |
CBL-JNP-SDG4-TW |
| 미국 |
30A, 250VAC |
L6-30 |
CBL-JNP-SDG4-US-L6 |
| 유럽 |
25A, 300VAC(케이블) |
332P6S |
CBL-JNP-PWR-EU |
| 미국 |
30A, 277VAC |
L7-30 |
CBL-JNP-SDG4-US-L7 |
| 인도 |
20A, 250VAC(케이블) |
332P6S |
CBL-JNP-SDG4-IN |
| 대한민국 |
25A, 250VAC(케이블) |
332P6S |
CBL-JNP-SDG4-SK |
ACX7509 라우터에 직각 전원 코드를 설치하면 직선 전원 코드를 설치할 때 케이블 벤드 반경을 포함하여 섀시 깊이가 800mm이고 850mm입니다.
표 4 는 각 국가 또는 지역에 대한 AC 전원 코드(직선) 사양을 제공합니다.

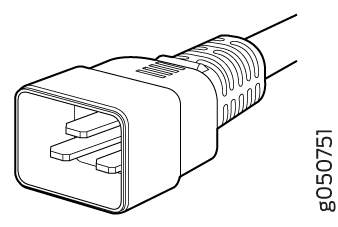

| 로케일 | 코드 세트 등급 | 플러그 표준 | 예비용 Juniper 모델 번호 | 그래픽 |
|---|---|---|---|---|
| 아르헨티나 |
16A, 250VAC |
IRAM 2073 RA/3 유형 |
CBL-JNP-SG4-AR |
|
| 오스트레일리아 및 영국 |
16A, 250VAC |
IEC 60309 |
CBL-JNP-SG4-316P6W |
|
| 브라질 |
16A, 250VAC |
NBR 14136 유형 BR/3 |
CBL-JNP-SG4-BR |
|
| 중국 |
16A, 250VAC |
GB2099-1 |
CBL-JNP-SG4-CH |
|
| 중국과 일본 |
16A, 250VAC |
C20 to Anderson 3-5958p4 |
CBL-JNP-SG4-C20-CH |
|
| 유럽(이탈리아, 스위스, 영국 제외) |
16A, 250VAC |
CEE 7/7 스트레이트 |
CBL-JNP-SG4-EU |
|
| 인도/SA |
16A, 250VAC |
SANS 164/1 |
CBL-JNP-SG4-SA |
|
| 이스라엘 |
16A, 250VAC |
SI 32/1971 유형 IL/3G |
CBL-JNP-SG4-IL |
|
| 이탈리아 |
16A, 250VAC |
CEI 23-16 |
CBL-JNP-SG4-IT |
|
| 일본 |
20A, 250VAC |
L6-20 |
CBL-JNP-SGD4-JPL |
|
| 북미 |
20A, 250VAC |
C20 to Anderson 3-5958p4 |
CBL-JNP-SG4-C20 |
|
| 북미 |
20A, 250VAC |
NEMA L6-20P 잠금 |
CBL-JNP-SG4-US-L |
|
| 북미 |
16A, 250VAC |
NEMA 6-20P |
CBL-JNP-SG4-US |
|
| 북미 |
20A, 277VAC |
NEMA I7-20P |
CBL-JNP-SG4-HVAC |
|
| 중부 유럽 |
16A, 250VAC |
SEV1011 |
CBL-JNP-SG4-SZ |
|
| 미국 |
20A, 250VAC |
IEC 320 P6 |
CBL-JNP-SG4-320P6W |
각 전원 공급장치의 AC 메인에 연결된 16A 전원 코드에 16A 회로 차단기를 제공해야 합니다.
| 케이블 | 코드 세트 평가 | 예비용 Juniper 모델 번호 |
|---|---|---|
| HVDC 전원 코드 | 30A, 400VDC(개방형 전원 코드) | CBL-PWR2-BARE |
HVDC 케이블의 와이어에 대한 단열 색상은 색상으로 코드화됩니다. 녹색은 지면이고, 검은색은 선이며, 흰색은 중립적입니다. HVDC의 경우, 검은색과 흰색 와이어는 극성에 민감하지 않습니다. 블랙 와이어는 양성(+) 또는 중립(–)이 될 수 있으며, 흰색 와이어는 양수(+) 또는 음수(–)가 될 수 있습니다.
ACX7509 DC 전원 공급장치 설명
ACX7509 DC 전원 공급 장치는 핫 이동식 및 핫 삽입형 현장 교체 장치(FRUS)입니다. 각 3000W PSM은 단일 DC 입력을 가지며 12개의 VDC 출력과 12개의 VDC의 대기 전압을 제공합니다. ACX7509 DC 전원 공급 장치는 80A 또는 60A의 입력 전류로 작동할 수 있습니다.
동일한 섀시에 AC/HVDC 및 DC 전원 공급 장치를 혼합하지 마십시오.
장치
|
1명
—
이제터 레버
|
4개
—
처리
|
|
2개
—
상태 LED
|
5개
—
터미널 블록 커버
|
|
3개
—
DC 입력 전류 선택기(DIP 스위치)
|
- ACX7509 DC 전원 공급 장치 LED
- ACX7509 DC 입력 전류 선택기
- ACX7509 입력 DC 전압 사양
- 60A 입력 피드 전원 관리
- ACX7509 DC 전원 케이블
- ACX7509 DC 전원 케이블 러그
ACX7509 DC 전원 공급 장치 LED
각 ACX7509 DC PSM은 PSM 면판에 상태 LED를 가지고 있습니다. 그림 4를 참조하십시오.
|
1명
—
전원 공급장치 상태 LED
|
표 6을 사용하여 PSM 상태 LED의 상태를 해석합니다.
| LED 색상 |
전원 공급장치 상태 |
|---|---|
| 꺼기 |
전원 공급장치에는 DC 전원이 없습니다. |
| 솔리드 그린 |
PSM은 켜지고 있으며 OK 상태입니다. |
| 블링킹 그린 |
12VSB로 섀시 ON에서 시스템 소프트웨어 또는 기타 PSU에 의해 비활성화된 PSM 출력입니다. |
| 단단한 주황색 |
DC 전원 코드가 분리되었지만 두 번째 PSM은 여전히 DC 전원을 가지고 있습니다. |
| 깜박이는 주황색 |
PSM이 작동 중이지만 경고 이벤트가 있습니다. 가능한 원인으로는 고온, 고전력, 고전류 또는 느린 팬이 있습니다. |
명령 및 show chassis power 세부 명령을 사용하여 show chassis power PSM의 상태에 대한 추가 정보를 얻을 수 있습니다.
ACX7509 DC 입력 전류 선택기
ACX7509 DC PSM은 80A 또는 60A의 입력 전류로 작동할 수 있습니다. DC 입력 현재 선택기(DIP 스위치)를 원하는 설정으로 이동하여 입력 등급을 선택합니다. 60A를 선택하면 PSM은 출력 전력을 제한하여 입력 전류가 정상적인 정상 상태 작업 하에서 60A를 초과하지 않도록 합니다. 80A를 선택하면 PSM은 출력 전력을 제한하여 입력 전류가 80A를 초과하지 않도록 합니다.
예를 들어:
| 을(를) 선택하면... |
다음... |
|---|---|
| 60A |
PSM은 입력 전압이 40V에서 48V 사이일 때 출력 전력을 2200W로 제한합니다. 입력 전압이 증가하면 출력 출력이 선형적으로 증가합니다. PSM은 입력 전압이 48V에서 72V 사이일 때 2700W 출력 전력을 제공합니다. |
| 80A |
PSM은 40VDC에서 72VDC까지 입력 전압 범위에서 3000W 출력 전력을 제공합니다. |
ACX7509 입력 DC 전압 사양
ACX7509 DC PSM은 표 7에 나열된 DC 입력 전압 범위 내에서 작동합니다.
사용 가능한 입력 소스에 따라 Juniper 48-VDC 시설 DC 소스에 DIP 스위치 현재 설정에 따라 또는 로컬 코드에서 요구하는 대로 최소 60A(48VDC) 또는 80A(48VDC)의 정격 2개의 극 회로 차단기를 장착할 것을 권장합니다.
| 입력 스위치 설정 |
최소 입력 DC 전압 |
정격 입력 DC 전압 |
최대 입력 DC 전압 |
최대 입력 DC 전류 |
최대 출력 전력 |
|---|---|---|---|---|---|
| 60A |
40VDC |
48개 VDC ~ 60VDC |
72개 VDC |
ADC 60개 |
2700W |
| 80A |
40VDC |
48개 VDC ~ 60VDC |
72개 VDC |
ADC 90개 |
3000W |
60A 입력 피드 전원 관리
60A DC PSM 용량은 입력 전압이 아래 또는 아래 전압 한계를 초과할 때 변경됩니다. 다음과 같습니다.
-
60A DC PSM 입력 전압이 입력 저전압 경고 한도를 초과하면 용량은 2700W입니다.
-
입력 전압이 입력 전압 경고 제한 이하로 떨어지면 PSM 용량이 2200W로 감소합니다.
입력 전압이 입력 전압 경고 제한을 초과하면 소프트웨어는 시스템 용량을 조정하고 새로운 시스템 용량을 기반으로 FRUS에 전력을 재할당합니다.
ACX7509 DC 전원 케이블
로컬 코드, 법률 및 표준에서 요구하는 사양을 충족하는 DC 전원 케이블을 공급해야 합니다. 와이어 단열재는 색상으로 코드되어 있습니다. 녹색은 지면이고, 검은색은 선이며, 흰색은 중립적입니다. 와이어는 극성을 나타내기 위해 레이블 (+) 및 (–) 입니다.
전력 연결이 적절한 극성을 유지하도록 해야 합니다.
현장 배선 연결의 경우 코퍼 전도사만 사용하십시오.
DC 전원 케이블이 ACX7509 구성 요소에 대한 액세스를 차단하거나 사람들이 사용할 수 있는 지상에 있지 않도록 해야 합니다.
ACX7509 DC 전원 케이블 러그
ACX7509 라우터와 함께 제공된 액세서리 박스에는 각 PSM의 터미널 스터드에 연결되는 케이블 러그가 포함되어 있습니다. ( 그림 5 에 표시된 케이블 러그도 섀시를 접지하는 데 사용됩니다.) 케이블 러그는 듀얼 홀이며 1/4-20 UNC 터미널 스터드의 15.86mm(0.625인치) 중앙 라인에 적합하도록 크기가 지정됩니다.
ACX7509 라우터를 설치하기 전에 라이선스가 부여된 전기 기술자가 케이블 러그를 전원 케이블에 연결합니다. 러그가 잘못 연결된 케이블은 ACX7509 라우터를 손상시킬 수 있습니다.
