이 페이지 내용


ACX5448, ACX5448-D 및 ACX5448-M 섀시

ACX5400 섀시의 전면 패널에는 라우터 구성 요소, 재설정 버튼, 관리 및 콘솔 포트, 네트워크 포트를 위한 LED가 포함되어 있습니다. 전면 패널에서 상태 및 문제 해결 정보를 한 눈에 볼 수 있습니다.

라우터의 후면 패널에는 전원 공급 모듈(PSM)과 팬 모듈을 위한 슬롯이 있습니다. 전원 및 팬 모듈은 라우터 후면에서 설치됩니다.

ACX5400 라우터의 관리 패널

ACX5400 라우터의 관리 패널은 라우터 전면에 있습니다.

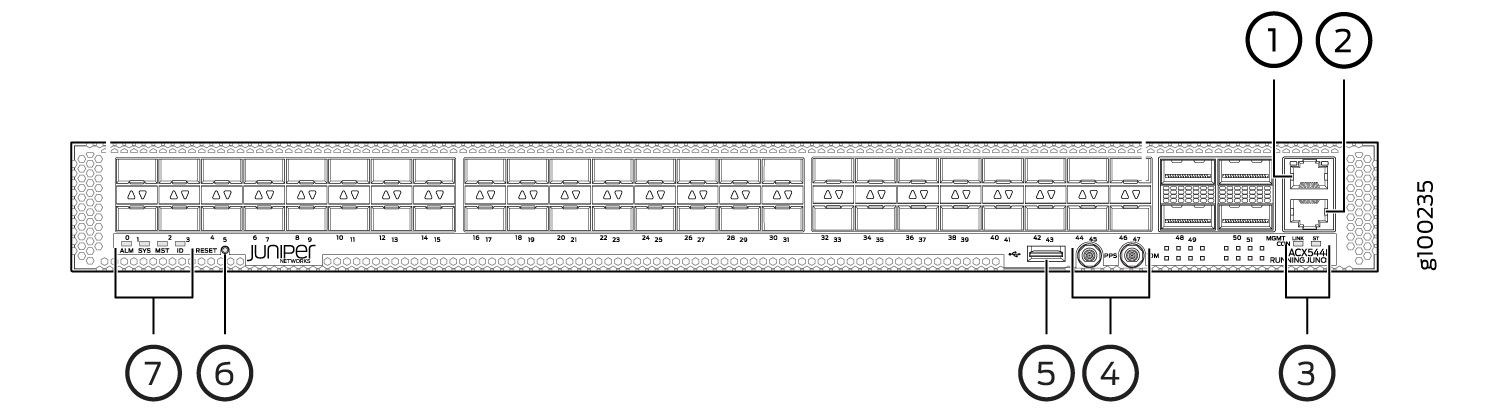

그림 1 은 ACX5448 라우터의 관리 패널 구성 요소를 보여줍니다.

그림 1: ACX5448 Diagram of a Juniper Networks switch showing labeled ports: network connections, additional ports, management port, console port, USB port, reset button, and LED indicators for status. 의 관리 패널 구성 요소

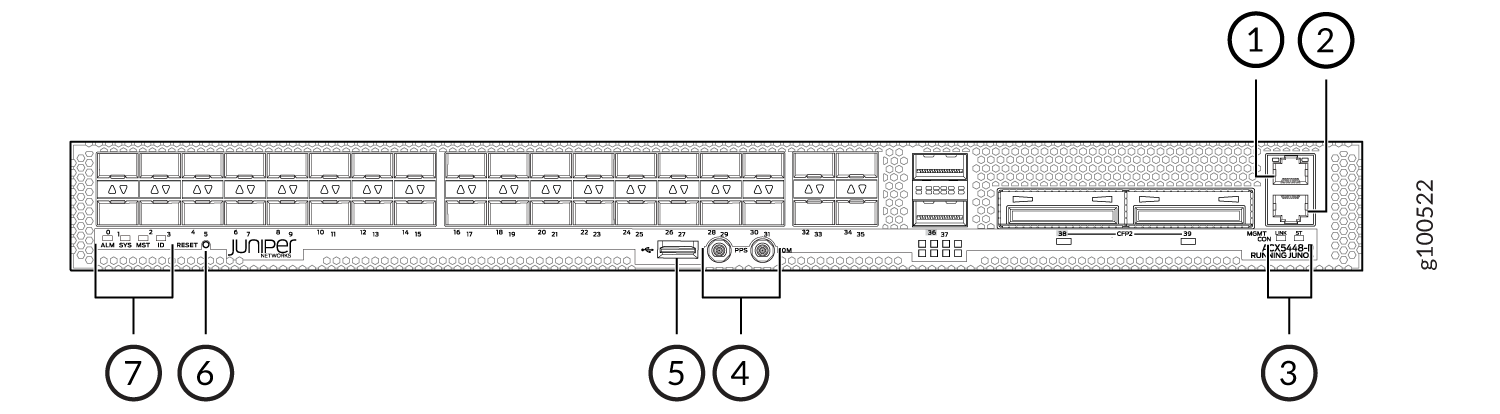

그림 2 는 ACX5448-D 라우터의 관리 패널 구성 요소를 보여줍니다.

그림 2: ACX5448-D Diagram of Juniper Networks EX5450 front panel showing management port, console port, USB, timing ports, out-of-band management port, reset button, status LEDs, and network ports 0-39. 의 관리 패널 구성 요소

그림 3 은 ACX5448-M 라우터의 관리 패널 구성 요소를 보여줍니다.

그림 3: ACX5448-M Diagram of a Juniper Networks device front panel with labeled management, console, and USB ports, power supply, fan, reset button, and status LEDs. 의 관리 패널 구성 요소
1 개
—

관리(MGMT) 포트
5 개
—

USB 포트
2 개
—

콘솔(CON) 포트
6 개
—

RESET 버튼
3 개
—

LINK 및 ST LED
7의
—

상태 LED
4 개
—

PPS 및 10M GPS 출력 포트



관리 패널은 다음과 같은 구성 요소로 구성됩니다.

  • 상태 LED - ALM, SYS, MST 및 ID LED

  • 라우터 제품 번호

  • 관리 (MGMT) 포트 - 10/100/1000BASE-T용 RJ-45 커넥터. 대역 외 관리를 위해 네트워크에 ACX5400 라우터 연결을 참조하십시오.

  • 콘솔(CON) 포트 - RS-232 직렬 포트를 지원하는 RJ-45 커넥터입니다.

  • 링크 활동(왼쪽 LED 레이블 LINK) 및 포트 상태(오른쪽 LED 레이블 ST) LED.

  • 이미지 업데이트용 USB 포트.

  • 재설정 버튼을 눌러 장치를 재설정합니다.

  • 1-PPS 및 10-MHz 타이밍 디바이스를 지원하는 SMB 커넥터 포트 2개.

ACX5400 라우터의 포트 패널

ACX5448 라우터의 포트 패널

ACX5448 라우터의 포트 패널에는 다음과 같은 포트 구성이 있습니다.

  • SFP+ 트랜시버를 사용할 경우 10Gbps 속도로 작동하거나 SFP 광학을 사용할 경우 1Gbps 속도로 작동하는 48개의 10기가비트 또는 1기가비트 이더넷 포트(포트 0 - 47).

  • QSFP28(Quad Small Form-factor Pluggable 28) 트랜시버를 지원하는 4개의 100기가비트 이더넷 포트(포트 48 - 51). 브레이크아웃 케이블(및 채널화 구성)을 사용하여 이러한 포트를 4개의 25Gbps 인터페이스로 채널화할 수 있습니다. 또한 QSFP+ 옵틱을 사용할 때 이러한 포트는 40Gbps 속도를 지원합니다. 브레이크아웃 케이블(및 채널화 구성)을 사용하여 이 40Gbps 포트를 4개의 10Gbps 인터페이스로 채널화할 수 있습니다.

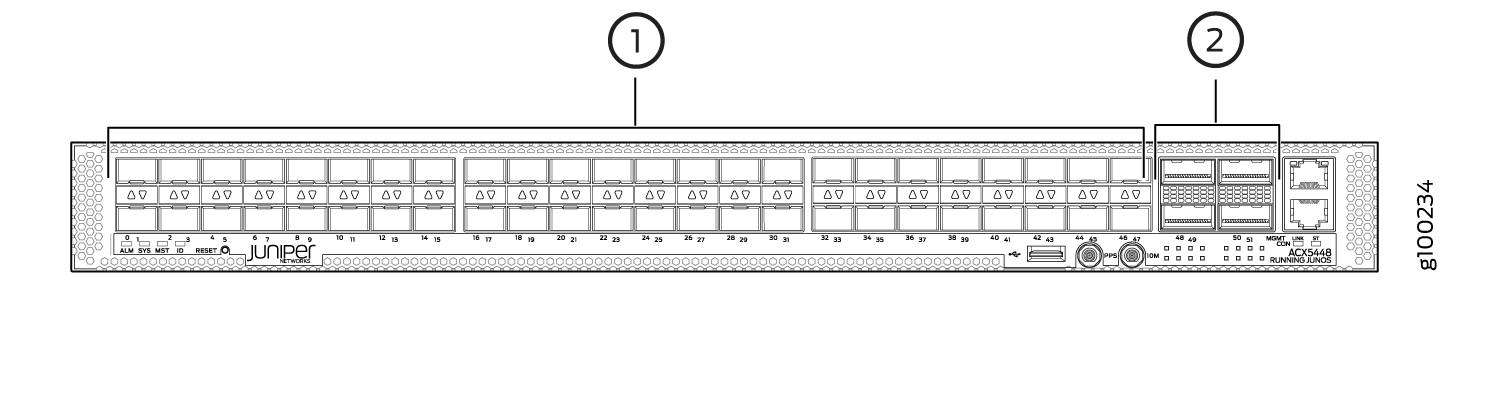

그림 4 는 ACX5448 라우터의 포트 패널을 보여줍니다.

그림 4: ACX5448 라우터 포트 패널 Juniper Networks ACX5448 router front panel showing Ethernet ports for connectivity and management, uplink ports for network core access.
1 개
—

1기가비트 이더넷 포트(48 SFP + 또는 SFP 포트)
2 개
—

100기가비트 이더넷 포트(4개의 QSFP28 포트)

ACX5448-D 라우터의 포트 패널

ACX5448-D 라우터의 포트 패널에는 다음과 같은 포트 구성이 있습니다.

  • SFP+ 트랜시버를 사용할 경우 10Gbps 속도로 작동하거나 SFP 광학을 사용할 경우 1Gbps 속도로 작동하는 36개의 10기가비트 또는 1기가비트 이더넷 포트(0 에서 35, CLI PIC 0에 매핑됨).

  • QSFP28 트랜시버를 지원하는 2개의 100 기가비트 이더넷 포트(CLI PIC 1에 매핑된 36 및 37). 브레이크아웃 케이블(및 채널화 구성)을 사용하여 이러한 포트를 4개의 25Gbps 인터페이스로 채널화할 수 있습니다. 또한 QSFP+ 옵틱을 사용할 때 이러한 포트는 40Gbps 속도를 지원합니다. 브레이크아웃 케이블(및 채널화 구성)을 사용하여 이 40Gbps 포트를 4개의 10Gbps 인터페이스로 채널화할 수 있습니다.

  • 200 기가비트 CFP2-DCO 트랜시버를 지원하는 2개의 200 기가비트 이더넷 포트(38 및 39, 논리적 PIC 2에 매핑됨).

메모:

QSFP28 포트 1개(포트 36)와 CFP2-DCO 포트 1개(포트 38)는 멀티플렉서 포트로 작동할 수 있습니다.

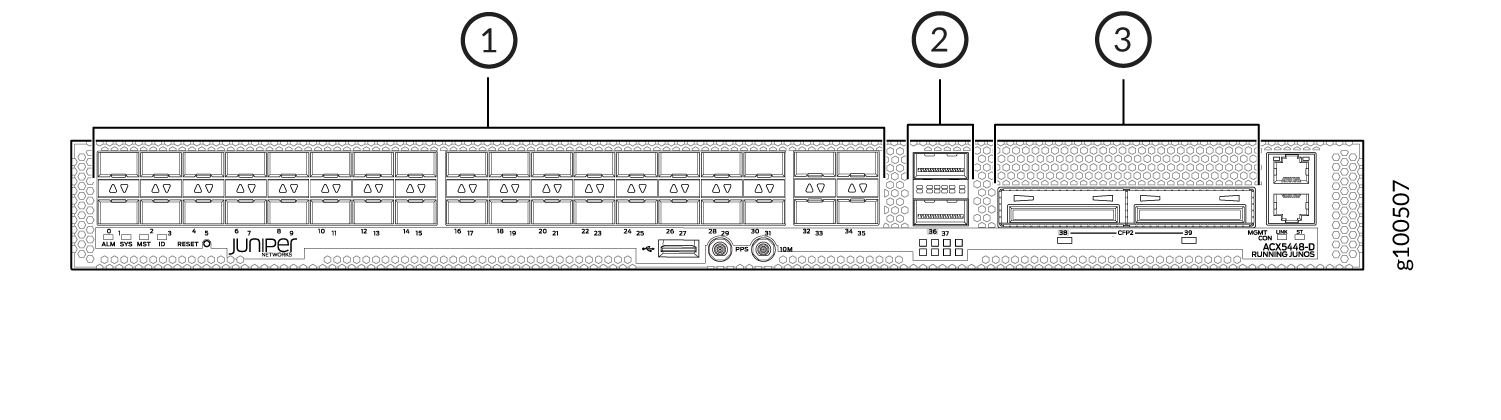

그림 5 에는 ACX5448-D 라우터의 포트 패널이 표시되어 있습니다.

그림 5: ACX5448-D 라우터 포트 패널 Front panel of Juniper Networks ACX5448 router showing port section for Ethernet connections, timing ports for network synchronization, and high-speed CFP2 ports for 100GbE connections.
1 개
—

기가비트/10기가비트 이더넷 포트 1개(SFP + 또는 SFP 포트 36개)
3 개
—

100기가비트/200기가비트 이더넷 포트(2개의 CFP2-DCO 포트)
2 개
—

100기가비트 이더넷 포트(2개의 QSFP28 포트)



포트, 인터페이스 및 PIC 매핑

ACX5448-D에는 물리적 FPC 또는 PIC가 없습니다. FPC 0은 라우터를 의미합니다. 전면 패널의 포트는 다음과 같이 논리적 PIC에 매핑됩니다.

  • PIC 0에 매핑된 포트 0-35(인터페이스 xe-0/0/0/35를 통해 xe-0/0/0)

  • PIC 1에 매핑된 포트 36 및 37 (인터페이스 et-0/1/0 및 et-0/1/1)

  • PIC 2에 매핑된 포트 38 및 39 (인터페이스 ot-0/2/0 및 ot-0/2/1)

포트 38 및 39에 설치된 각 CFP2-DCO 광 모듈에 대해 하나의 광 전송(ot-) 인터페이스가 생성됩니다. 따라서 ACX5448-D는 ot-0/2/0 및 ot-0/2/1의 두 가지 ot- 인터페이스를 지원합니다. CFP2-DCO 모듈에 대해 구성된 속도(100Gbps 또는 200Gbps)에 따라 2개의 100기가비트 이더넷(et-) 인터페이스를 각 ot 인터페이스에 매핑할 수 있습니다. 그 결과, et-0/2/0, et-0/2/1, et-0/2/2, et-0/2/3의 네 가지 et- 인터페이스가 가능합니다.

매핑에 대한 et 옵티컬 인터페이스는 다음 표에 표시됩니다.

ot-인터페이스

포트 번호

변조 형식

매핑된 et 인터페이스

ot-0/2/0

포트 38

QPSK-100지

et-0/2/0

8QAM-200지

et-0/2/0

et-0/2/1

16QAM-200지

et-0/2/0

et-0/2/1

ot-0/2/1

포트 39

QPSK-100지

et-0/2/2

8QAM-200지

et-0/2/2

et-0/2/3

16QAM-200지

et-0/2/2

et-0/2/3

ACX5448-D의 기본 포트 구성

기본적으로(공장 기본 구성) ACX5448-D 라우터의 전원을 켜면 다음과 같은 포트 조합을 사용할 수 있습니다.

  • 36 SFP+ 포트(포트 0 - 35) - 이러한 포트는 네이티브 10기가비트 이더넷 인터페이스 또는 1기가비트 옵틱을 사용할 때 1기가비트 이더넷 인터페이스로 작동할 수 있습니다.

  • QSFP28 포트 2개(36 및 37) - 포트 36 에 대한 인터페이스가 생성되지 않습니다. 그러나 포트 37 을 네이티브 100기가비트 또는 40기가비트 이더넷 인터페이스로 구성하거나, CLI 구성 및 브레이크아웃 케이블을 사용하여 이러한 포트를 각각 4개의 25기가비트 이더넷 또는 10기가비트 이더넷 인터페이스로 채널화할 수 있습니다.

  • CFP2 포트 2개(38 및 39) - 각 CFP2 포트를 200기가비트 이더넷 포트로 구성할 수 있습니다.

ACX5448-D 라우터의 멀티플렉싱

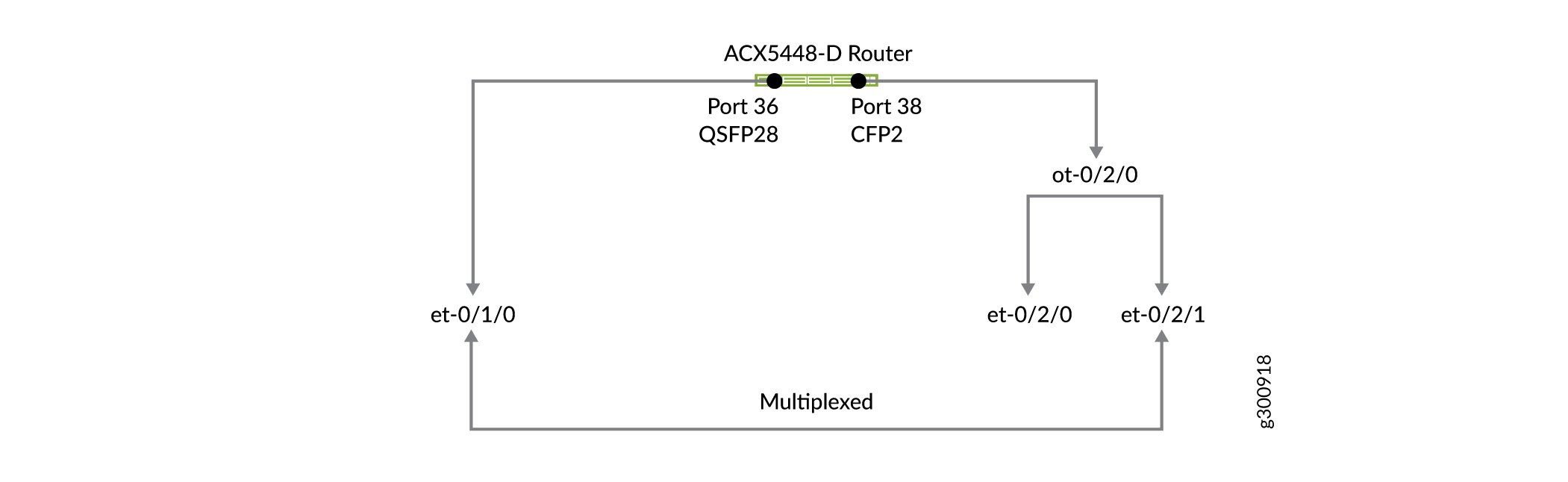

이전 섹션에서 보았듯이 et-0/1/0 인터페이스는 QSFP28 포트 36 에 대해 생성되고 ot-0/2/0 인터페이스는 CFP2 포트 38에 대해 생성됩니다. ot-0/2/0 인터페이스는 et- 인터페이스 et-0/2/0 및 et-0/2/1에 매핑됩니다.

QSFP28 포트 36 (인터페이스 et-0/1/0) 및 CFP2 포트 38 (인터페이스 et-0/2/1)은 멀티플렉서(mux라고도 함) 포트로 작동합니다.

Network diagram showing ACX5448-D Router with Port 36 QSFP28 at 100Gbps and Port 38 CFP2 for optical transport. Interfaces: et-0/1/0, ot-0/2/0, et-0/2/0, et-0/2/1. Multiplexed ot-0/2/0 to et-0/2/0 and et-0/2/1.

라우터를 시작할 때 포트 36의 et-0/1/0 인터페이스는 기본적으로 생성되지 않습니다. 그러나 인터페이스 et-0/2/0(포트 38)은 항상 사용할 수 있습니다. 명령을 실행하고 set chassis fpc 0 cfp-to-et 명령을 실행하여 FPC를 다시 시작하여 et-0/1/0 인터페이스(포트 36에서)를 활성화할 수 있습니다restart chassis-control. (이 구성은 포트 38에서 인터페이스 et-0/2/1을 삭제합니다.)

따라서 QSFP28 및 CFP2 포트의 초기 포트 조합을 다음과 같이 변경할 수 있습니다.

  • QSFP28 포트 36 및 37—포트 36에서 et-0/1/0 인터페이스를 활성화합니다. 포트 36 및 37 을 네이티브 100기가비트 또는 40기가비트 이더넷 인터페이스로 구성하거나 CLI 구성 및 브레이크아웃 케이블을 사용하여 각각 4개의 25기가비트 이더넷 또는 10기가비트 이더넷 인터페이스로 채널화할 수 있습니다.

  • CFP2 포트 38 및 39 - 포트 38 을 100기가비트 이더넷 포트로, 포트 39 를 200기가비트 이더넷 포트로 구성합니다.

기본 구성을 변경하여 멀티플렉싱 활성화

초기 설정(factory-default) 구성에서는 포트 36 에 대한 인터페이스가 생성되지 않습니다. 이를 활성화한 다음 멀티플렉싱 포트 38 (인터페이스 et-0/2/1)로 작동해야 합니다. 초기 포트 조합을 변경하고 et-0/1/0 인터페이스(포트 36)를 활성화하려면 다음을 수행합니다.

  1. 구성 모드의 set chassis fpc 0 cfp-to-et [edit] 계층 수준에서 명령을 포함합니다.

  2. 구성을 커밋합니다.

  3. FPC를 다시 시작합니다.

이 구성은 et-0/2/1 인터페이스(포트 38에서)를 삭제하고 et-0/1/0 인터페이스(포트 36에서)를 생성합니다. 공장 기본 포트 조합을 변경한 후 디바이스 전원을 켤 때 수정된 포트 조합이 기본 포트 조합이 됩니다.

메모:

이 기본 동작을 변경하기 전에 서비스 중단을 처리하도록 계획합니다.

CFP2 포트의 LED 동작

표 1에는 CFP2 DCO 포트의 LED 포트 동작이 요약되어 있습니다.

표 1: CFP2 포트의 LED 동작

모드

색

상태

묘사

첫 번째 et- 포트 상태

두 번째 et- 포트 상태

첫 번째 et- 트래픽

두 번째 et- 트래픽

200지

녹색

에

포트가 작동 중이고 포트 속도가 200Gbps이지만 트래픽 전달이 없음을 나타냅니다.

위로

위로

끄기

끄기

200지

녹색

깜박임

포트 속도가 200Gbps이고 일부 활동이 있음을 나타냅니다.

위로

위로

에

에

100지

호박

에

포트가 작동되고 포트 속도가 100Gbps이지만 트래픽 전달이 없음을 나타냅니다.

위로

솜털

끄기

끄기

솜털

위로

끄기

끄기

100지

호박

깜박임

포트가 작동 중이고 포트 속도가 100Gbps이며 일부 활동이 있음을 나타냅니다.

위로

솜털

에

끄기

솜털

위로

끄기

에

위로

위로

에

끄기

위로

위로

끄기

에

라이팅제외(Unlit)

끄기

포트에 링크가 없습니다.

메모:

표 1의 첫 번째 et- 인터페이스는 인터페이스(포트 38) 또는 인터페이스(포트 39)를 et-0/2/2 의미한다et-0/2/0. 마찬가지로 두 번째 et 인터페이스는 인터페이스(포트 38) 또는 인터페이스(포트 39)를 et-0/2/1 et-0/2/3 나타냅니다.

ACX5448-M 라우터의 포트 패널

ACX5448-M 라우터의 포트 패널에는 다음과 같은 포트 구성이 있습니다.

  • SFP+(Small Form-Factor Pluggable Plus) 트랜시버를 지원하는 44개의 10기가비트 또는 1기가비트 이더넷 포트(0-43) 또한 1기가비트 SFP 옵틱을 사용할 경우 이러한 포트는 1Gbps 속도로 작동할 수 있습니다.

  • QSFP28(Quad Small Form-factor Pluggable 28) 트랜시버를 지원하는 6개의 100기가비트 이더넷 포트(44 - 49). 브레이크아웃 케이블(및 채널화 구성)을 사용하여 이러한 포트를 4개의 25Gbps 인터페이스로 채널화할 수 있습니다. 또한 QSFP+ 옵틱을 사용할 때 이러한 포트는 40Gbps 속도를 지원합니다. 브레이크아웃 케이블(및 채널화 구성)을 사용하여 이 40Gbps 포트를 4개의 10Gbps 인터페이스로 채널화할 수 있습니다.

    메모:

    ACX5448-M 라우터는 MACsec(Media Access Control Security)과 같은 고급 보안 기능을 지원합니다. MACsec은 44개의 10기가비트 또는 1기가비트 이더넷 포트에서만 지원됩니다.

그림 6 은 ACX5448-M 라우터의 포트 패널을 보여줍니다.

그림 6: ACX5448-M 라우터 포트 패널 Juniper Networks ACX5448 router front panel with labeled port and management sections for networking tasks.
1 개
—

1기가비트 이더넷 포트(SFP + 또는 SFP 포트 44개)
2 개
—

100기가비트 이더넷 포트(6개의 QSFP28 포트)

ACX5400 라우터의 섀시 상태 LED

ACX5400 라우터의 섀시 전면에는 4개의 상태 LED가 있습니다( 그림 7의 콜아웃 7 참조).

그림 7: ACX5448 라우터 Diagram of a Juniper Networks switch showing labeled ports: network connections, additional ports, management port, console port, USB port, reset button, and LED indicators for status. 의 섀시 상태 LED
그림 8: ACX5448-D 라우터 Diagram of Juniper Networks EX5450 front panel showing management port, console port, USB, timing ports, out-of-band management port, reset button, status LEDs, and network ports 0-39. 의 섀시 상태 LED
그림 9: ACX5448-M 라우터 Diagram of a Juniper Networks device front panel with labeled management, console, and USB ports, power supply, fan, reset button, and status LEDs. 의 섀시 상태 LED
1 개
—

관리(MGMT) 포트
5 개
—

USB 포트
2 개
—

콘솔(CON) 포트
6 개
—

RESET 버튼
3 개
—

LINK 및 ST LED
7의
—

상태 LED
4 개
—

PPS 및 10M GPS 출력 포트



표 2 는 ACX5400 라우터의 섀시 상태 LED와 색상과 상태, 상태를 나타냅니다. 작동 모드 명령을 show chassis lcd실행하여 CLI를 통해 원격으로 3개의 LED 색상을 볼 수 있습니다.

표 2: ACX5400 라우터의 섀시 상태 LED

이름

색

상태

묘사

ALM – 알람 또는 비콘

라이팅제외(Unlit)

끄기

라우터가 중지되었거나 알람이 없습니다.

빨강

꾸준히에

온도 경보 또는 정전과 같은 주요 하드웨어 결함이 발생하여 라우터가 중단되었습니다. AC 전원 콘센트를 꺼짐(O) 위치로 설정하고 AC 전원 코드를 뽑아 라우터의 전원을 끕니다. 전압 또는 사이트 온도 문제를 수정하고 라우터를 식히십시오. 라우터의 전원을 켜고 전원 공급장치와 팬 LED를 모니터링하여 오류가 발생한 위치를 확인합니다.

호박

꾸준히에

소프트웨어 오류와 같은 사소한 알람이 발생했습니다. AC 전원 콘센트를 꺼짐(O) 위치로 설정하고 AC 전원 코드를 뽑아 라우터의 전원을 끕니다. 라우터의 전원을 켜고 상태 LED를 모니터링하여 Junos OS가 제대로 부팅되는지 확인합니다.

SYS–시스템

라이팅제외(Unlit)

끄기

라우터의 전원이 꺼져 있거나 정지되어 있습니다.

녹색

꾸준히에

ACX 시리즈용 Junos OS가 라우터에 로드되어 있습니다.

MST–기본

라이팅제외(Unlit)

끄기

라우터는 라인 카드 멤버입니다.

녹색

꾸준히에

라우터는 독립형 라우터입니다.

ID – 신분증

라이팅제외(Unlit)

끄기

라우터에서 비콘 기능이 활성화되지 않았습니다. 이 기능은 명령을 사용하여 활성화할 수 있습니다 request chassis beacon .

파랑

깜박이

비콘 기능은 라우터에서 활성화됩니다. 이 기능은 명령을 사용하여 활성화할 수 있습니다 request chassis beacon .

ACX5400 라우터의 관리 포트 LED

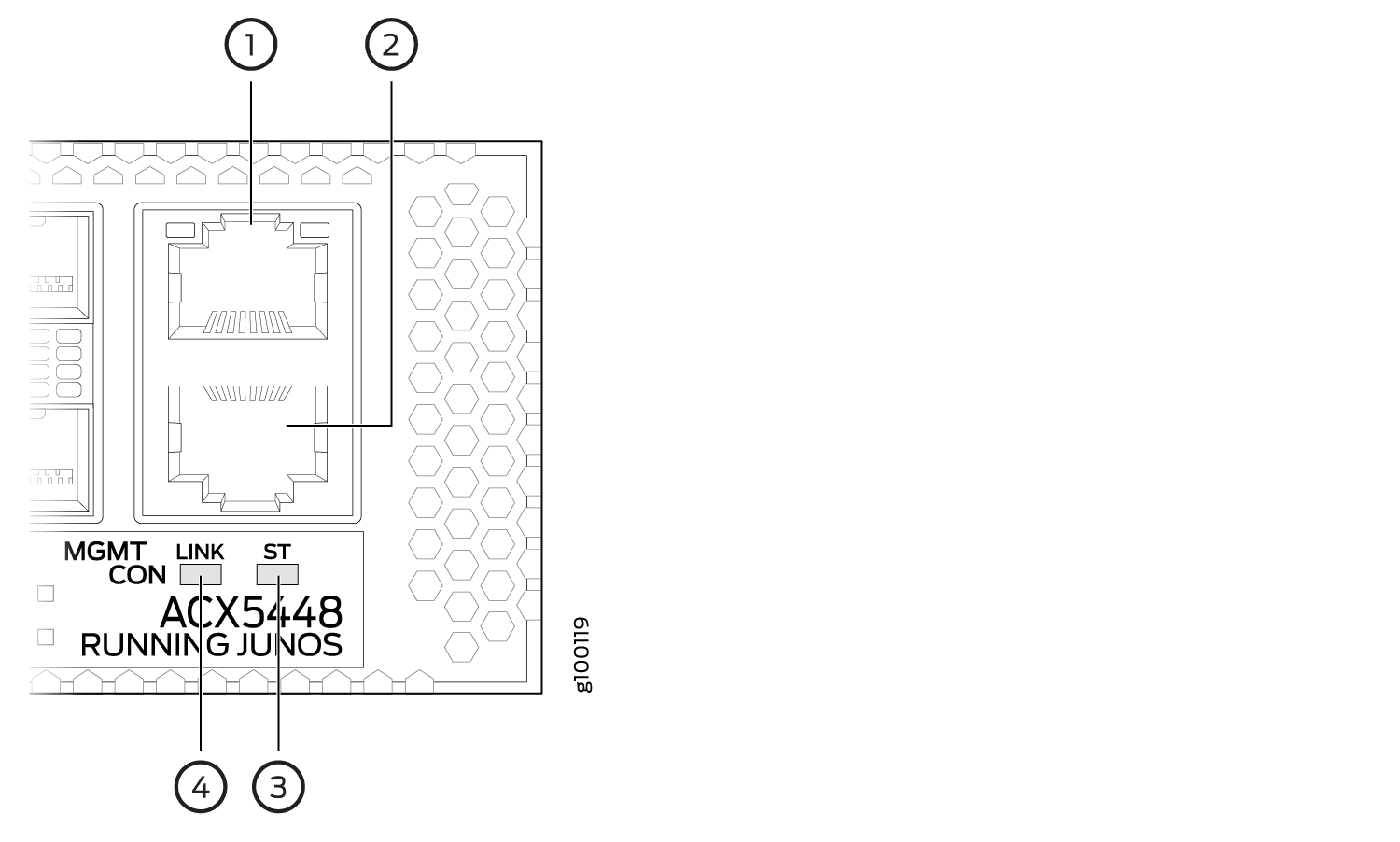

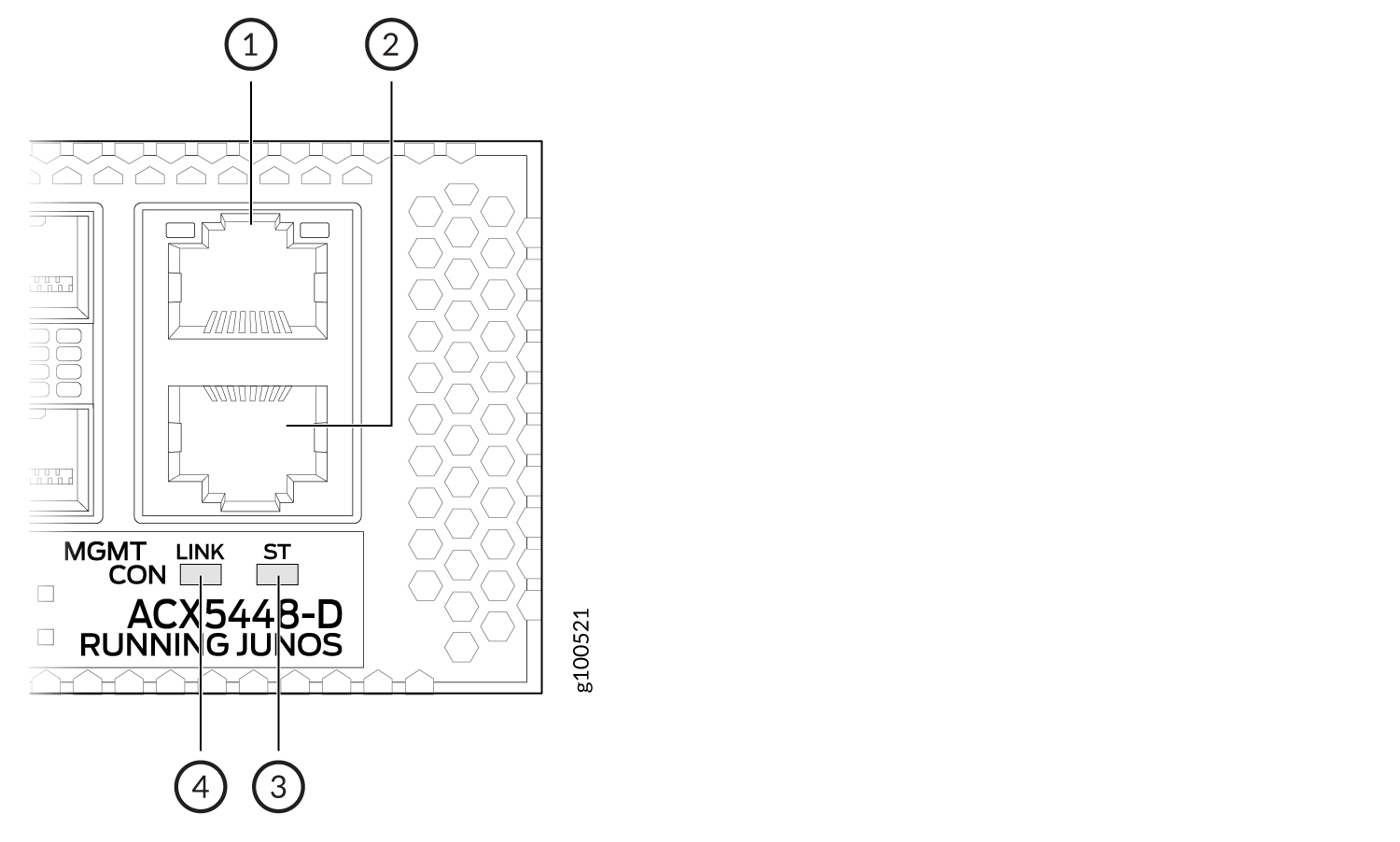

ACX5400 라우터의 10/100/1000BASE-T 연결을 위한 관리 포트( MGMT로 레이블)에는 링크 상태 및 링크 활동을 나타내는 두 개의 LED가 있습니다( 그림 10의 콜아웃 3 및 4 참조). 오른쪽 LED는 상태를 나타냅니다. 왼쪽 LED는 링크 활동을 나타냅니다.

그림 10: ACX5448 라우터 Juniper Networks ACX5448 front panel diagram with labeled Management Port MGMT, Console Port CON, Status Indicator ST, and Link Indicator LINK. 의 관리 포트 LED
그림 11: ACX5448-D 라우터 Front panel of Juniper Networks ACX5448-D router with labeled components: MGMT port, CON port, ST indicator, LINK indicator. 의 관리 포트 LED

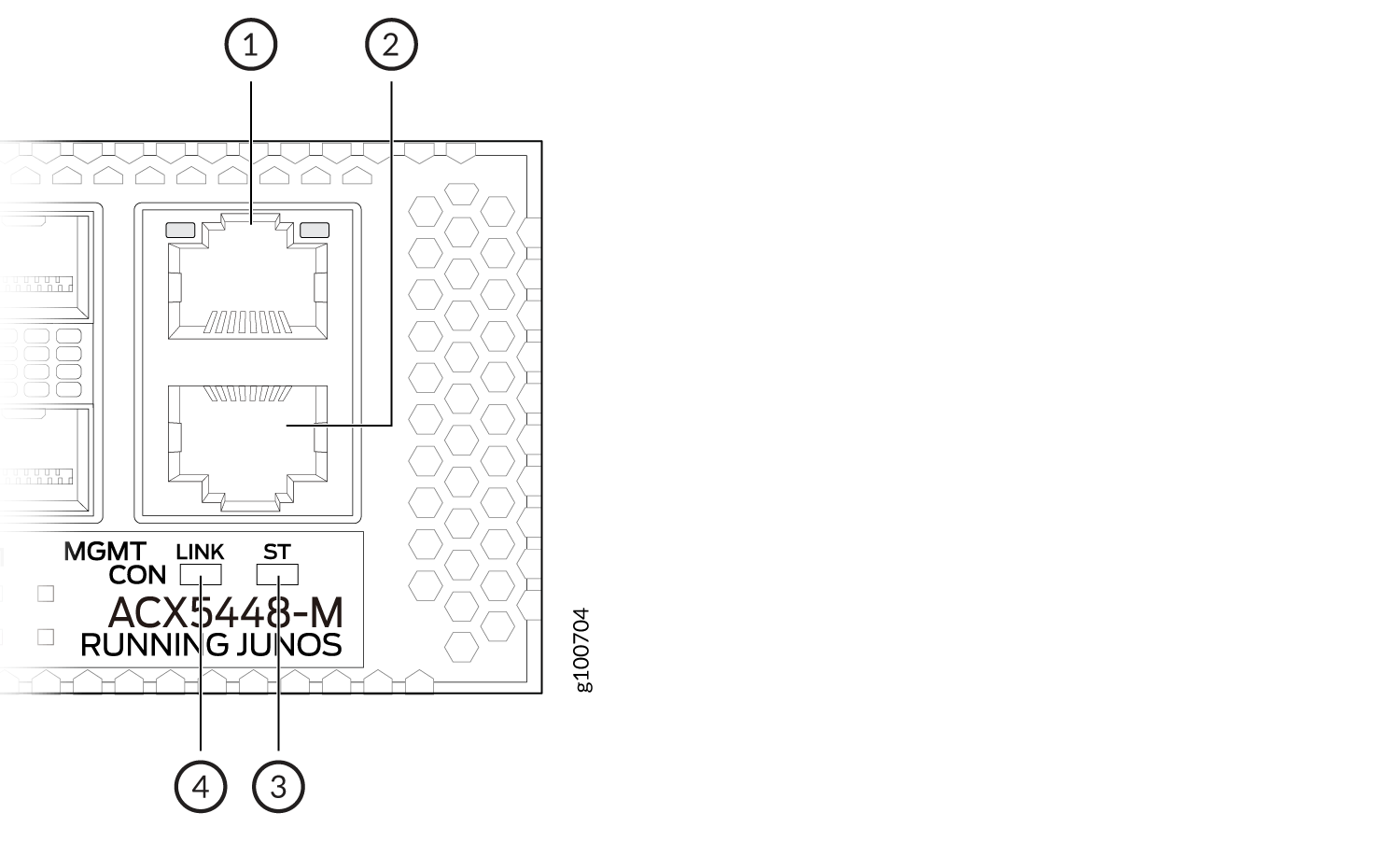

그림 12: ACX5448-M 라우터 Diagram of ACX5448-M network device with ports 1 and 2, indicators MGMT, CON, LINK, ST, and hexagonal background pattern. 의 관리 포트 LED
1 개
—

관리(MGMT) 포트
3 개
—

상태(ST) LED
2 개
—

콘솔(CON) 포트
4 개
—

링크 활동(LINK) LED

표 3 에는 관리 포트 LED가 설명되어 있습니다.

표 3: ACX5400 라우터의 관리 포트 LED

발광 다이오드

색

상태

묘사

링크

(링크 활동, 왼쪽)

녹색

깜박임 또는 깜박임

링크가 설정되고 링크 활동이 있습니다.

꾸준히에

링크가 설정되었지만 링크 활동이 없습니다.

끄기

링크가 설정되지 않았거나, 장애가 있거나, 링크가 다운되었습니다.

세인트

(상태, 오른쪽)

녹색

200ms 간격으로 깜박임

포트 속도가 10Mbps임을 나타냅니다.

83ms 간격으로 깜박임

포트 속도가 100Mbps임을 나타냅니다.

꾸준히에

포트 속도가 1000Mbps임을 나타냅니다.

ACX5400 라우터의 팬 상태 LED

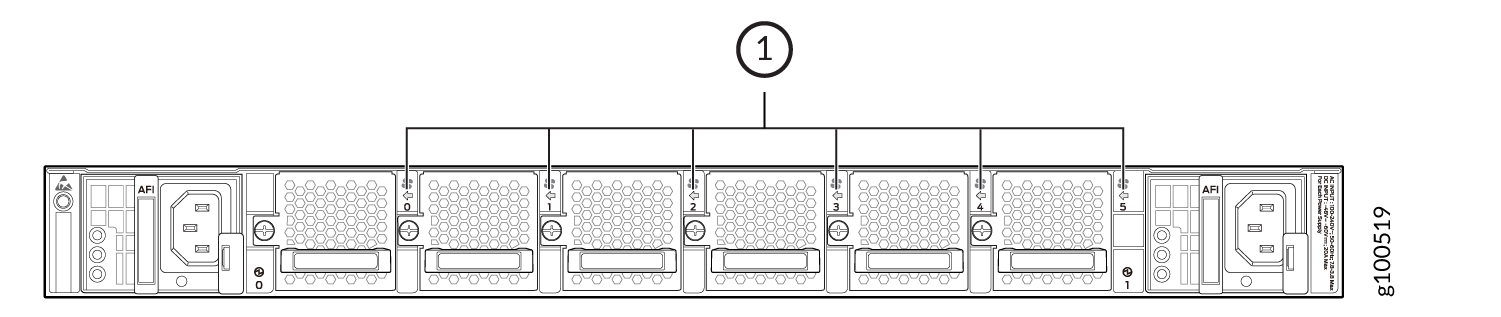

ACX5400 라우터의 팬 모듈에는 LED가 없습니다. 팬 상태 LED는 ACX5400 섀시의 팬 모듈 슬롯 옆에 있습니다. 그림 13 은 팬 모듈 옆에 있는 LED의 위치를 보여줍니다.

그림 13: ACX5400 라우터 Rear view of a server showing power supplies, cooling fan modules labeled 1, power connectors, and ports for airflow and cooling. 의 팬 상태 LED
1 개
—

팬 LED



표 6 은 팬 상태 LED의 기능을 설명합니다.

표 6: ACX5400 라우터의 팬 상태 LED

이름

색

상태

묘사

팬

녹색

꾸준히에

팬 모듈이 정상적으로 작동하고 있습니다. 시스템은 모듈이 맞물려 있는지, 공기 흐름이 올바른 방향에 있는지, 팬이 올바르게 작동하는지 확인했습니다.

빨강

꾸준히에

팬 모듈에서 오류가 감지되었습니다. 가능한 한 빨리 팬 모듈을 교체하십시오. 팬이 고장났거나 잘못 장착되었습니다. 섀시를 통해 적절한 공기 흐름을 유지하려면 교체할 준비가 될 때까지 팬 모듈을 섀시에 설치된 상태로 두십시오.

ACX5400 라우터의 전원 공급 장치 LED

ACX5400 라우터의 AC 전원 공급장치 LED

그림 14는 ACX5448 전원 공급 모듈(PSM)의 LED 위치를 보여줍니다.

그림 14: ACX5448 라우터 Diagram of an electrical outlet with AC, DC, and warning indicators, plus an AFI-labeled connector and a three-pronged socket. 의 AC 전원 공급장치 LED
1 개
—

입력 상태 LED
3 개
—

결함 LED
2 개
—

출력 상태 LED

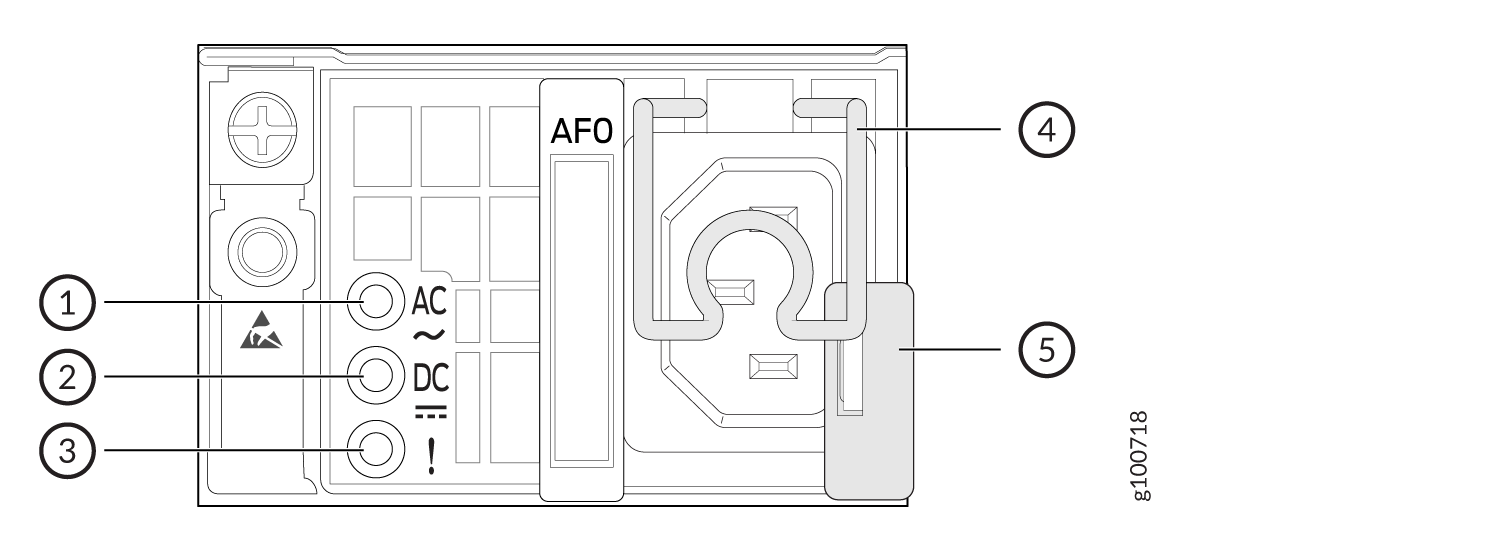

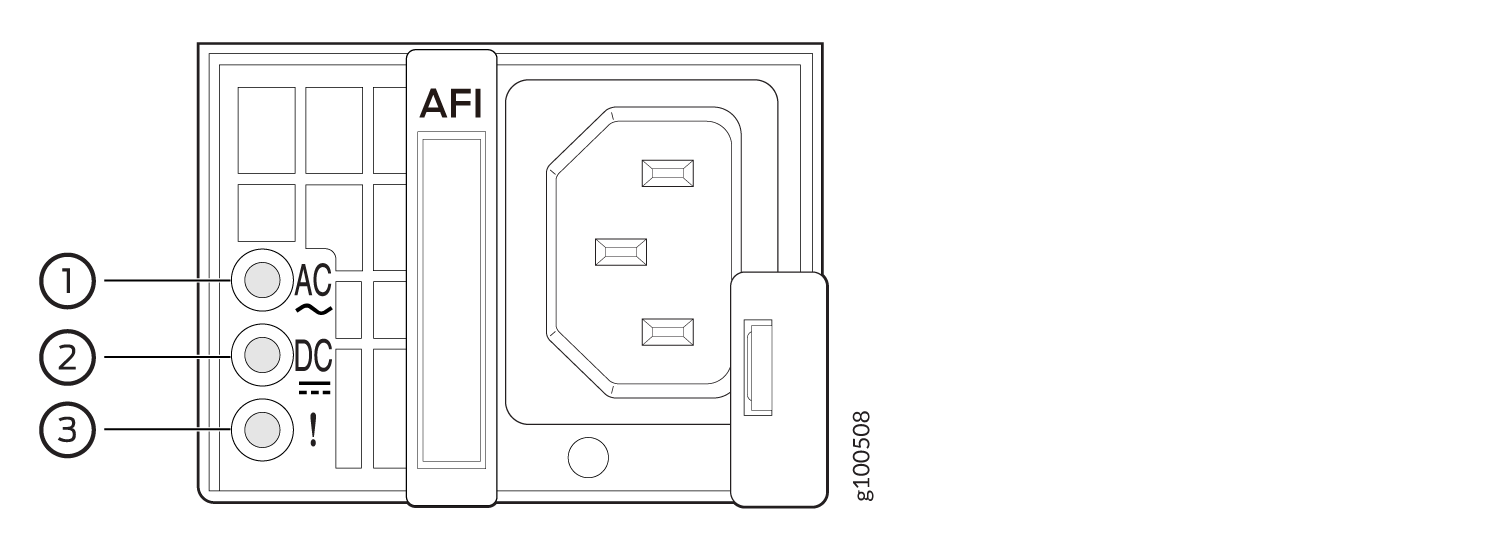

그림 15는 ACX5448-D 및 ACX5448-M PSM의 LED 위치를 보여줍니다(콜아웃 1, 2, 3 참조).

그림 15: ACX5448-D 및 ACX5448-M 라우터의 AC 전원 공급장치 LED AC Power Supply LEDs on an ACX5448-D and ACX5448-M Router
1 개
—

입력 상태 LED
3 개
—

결함 LED
2 개
—

출력 상태 LED



표 7 은 AC PSM의 LED를 설명합니다.

표 7: ACX5400 라우터의 AC 전원 공급 장치 모듈 LED

발광 다이오드

색

상태

묘사

교류

라이팅제외(Unlit)

끄기

PSM에 대한 입력 전원이 없습니다.

녹색

꾸준히에

PSM에 입력 AC 전원이 있습니다

직류

라이팅제외(Unlit)

끄기

PSM의 출력 전압이 없습니다. PSM을 확인합니다.

녹색

꾸준히에

PSM의 출력 전압이 있습니다.

! (결함)

호박

꾸준히에

PSM에서 오류가 감지되었습니다. 가능한 한 빨리 PSM을 교체하십시오. 섀시를 통해 적절한 공기 흐름을 유지하려면 PSM을 교체할 준비가 될 때까지 섀시에 설치된 PSM을 그대로 둡니다.
메모:

AC OK LED와 DC OK LED가 켜지지 않으면 AC 전원 코드가 제대로 설치되지 않았거나 전원 공급 장치 퓨즈가 고장난 것입니다. AC OK LED가 켜지고 DC OK LED가 꺼지면 AC PSM이 제대로 설치되지만 전원 공급장치에 내부 장애가 있습니다.

ACX5400 라우터의 DC 전원 공급장치 LED

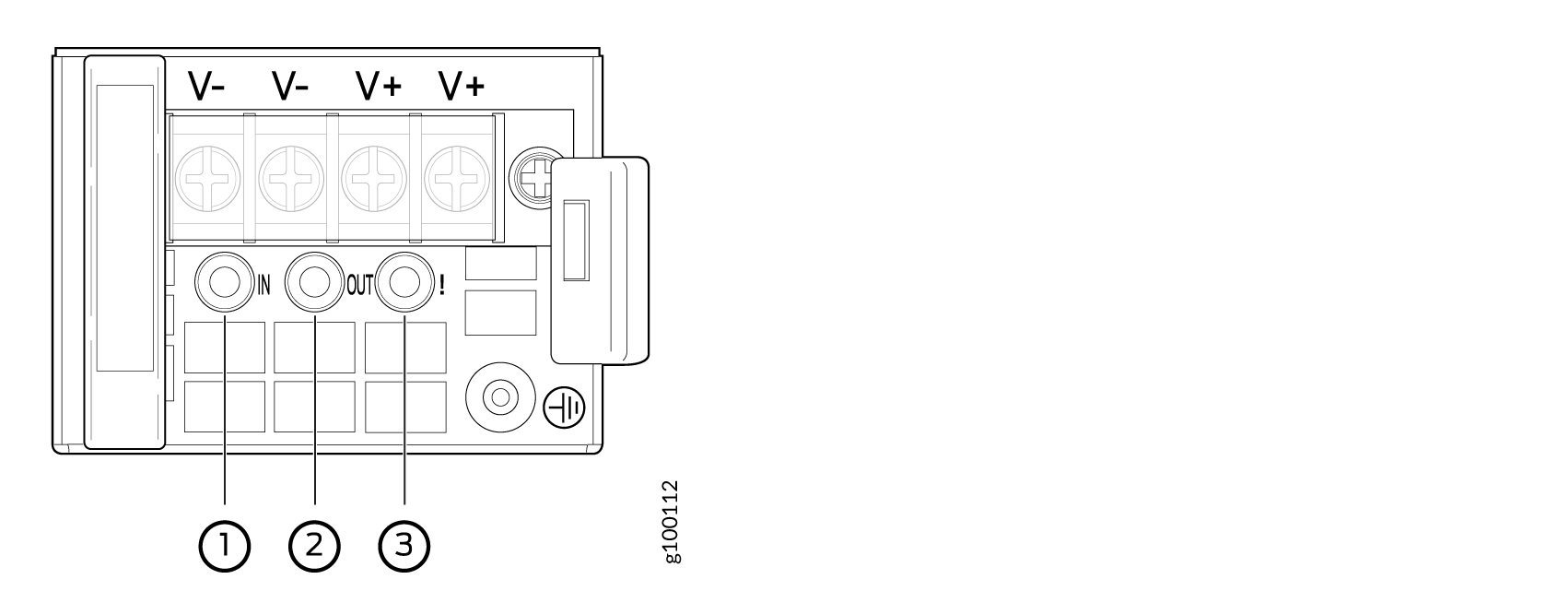

그림 16 은 DC PSM의 LED 위치를 보여줍니다.

그림 16: ACX5400 라우터 Diagram of a power supply with V- and V+ terminals, IN and OUT ports, a ground symbol, and indicators or buttons labeled with exclamation marks and squares. 의 DC 전원 공급장치 페이스플레이트
1 개
—

입력 LED
3 개
—

결함 LED
2 개
—

출력 LED


주의:

V+ 단자는 V– 단자와 마찬가지로 내부적으로 션트됩니다. 동일한 극성 단자를 동일한 소스에서 함께 배선하여 더 높은 전력 섀시에 추가 전류 경로를 제공할 수 있습니다. 터미널을 다른 소스에 연결하지 마십시오.

표 8 은 DC PSM의 LED를 설명합니다.

표 8: ACX5400 라우터의 DC 전원 공급장치 LED

이름

색

상태

묘사

IN(입력)

라이팅제외(Unlit)

끄기

PSM에 대한 입력 전원이 없습니다.

녹색

꾸준히에

PSM에 대한 입력 DC 전원이 있습니다.

OUT(출력)

라이팅제외(Unlit)

끄기

PSM의 출력 전압이 없습니다. PSM을 확인합니다.

녹색

꾸준히에

PSM의 출력 전압이 있습니다.

! (결함)

호박

꾸준히에

PSM에서 오류가 감지되었습니다. 가능한 한 빨리 PSM을 교체하십시오. 섀시를 통해 적절한 공기 흐름을 유지하려면 PSM을 교체할 준비가 될 때까지 섀시에 설치된 PSM을 그대로 둡니다.
