vSRXのクラスタ ステージングとプロビジョニング

クラスタのステージングとプロビジョニングvSRXには、以下のタスクが含まれます。

VM の導入と追加のネットワーク インターフェイス

クラスター vSRXは、クラスタリング専用に 3 つのインターフェイスを使用します(最初の 2 つのインターフェイスは事前定義されています)。

  • アウトオブバンド管理インターフェイス(fxp0)。

  • クラスター制御リンク(em0)。

  • クラスター ファブリック リンク(fab0 および fab1)。たとえば、ノード0ではge-0/0/0をfab0として指定し、ノード1ではge-7/0/0をfab1として指定できます。

最初に、VM にはインターフェイスが 2 つのみです。クラスタでは、データを転送するために、3つのインターフェイス(クラスタ用に2つ、管理用に1つ)と追加のインターフェイスが必要です。インターフェイスは、VMware vSphere Web Client から追加できます。

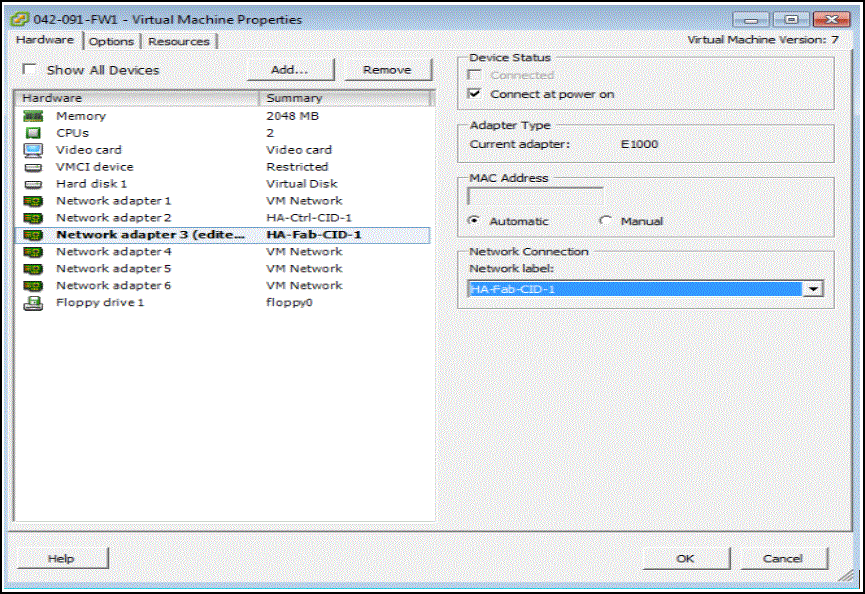

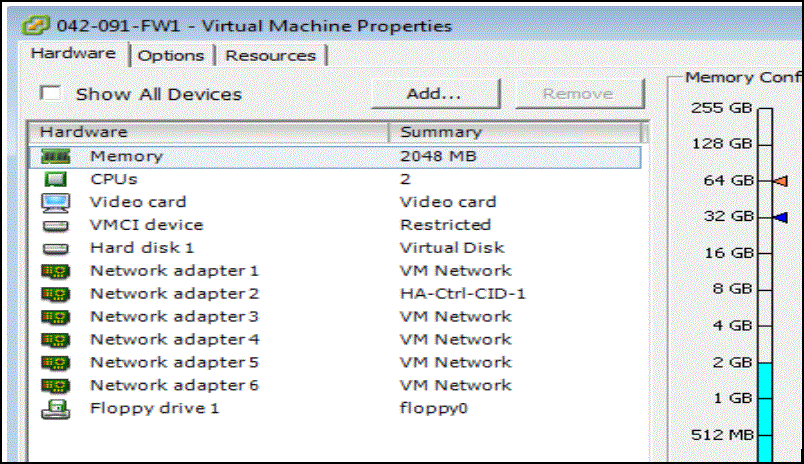

  1. VMware vSphere Web クライアントで、各 VM の [ 仮想マシン 設定の編集] をクリックしてインターフェイスを追加します。
  2. [ハードウェアの追加]をクリックし、表1 の属性を指定します。
    表 1:ハードウェアの属性

    属性

    説明

    アダプター タイプ

    リストから [VMXNET 3] を選択します。

    ネットワーク ラベル

    リストからネットワーク ラベルを選択します。

    電源オンで接続

    このオプションの横にチェック マークが表示されている必要があります。

VMware を使用したデータ インターフェイスの作成

すべてのデータ インターフェイスを目的のネットワークにマップするには、次の方法に示します。

  1. [Configuration > Networking]を選択します。

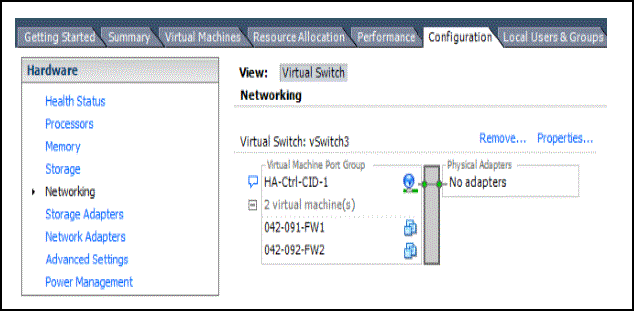

  2. [ネットワークの追加] をクリックしてファブリック リンク用 vSwitch を作成します。

    次の属性を選択します。

    • 接続タイプ

      • 仮想マシン

    • ネットワーク アクセス

      • vSphere スイッチの作成

      • 物理アダプターなし

    • ポート グループのプロパティ

      • ネットワーク ラベル: シャーシ クラスタ Reth

      • VLAN ID: None(0)

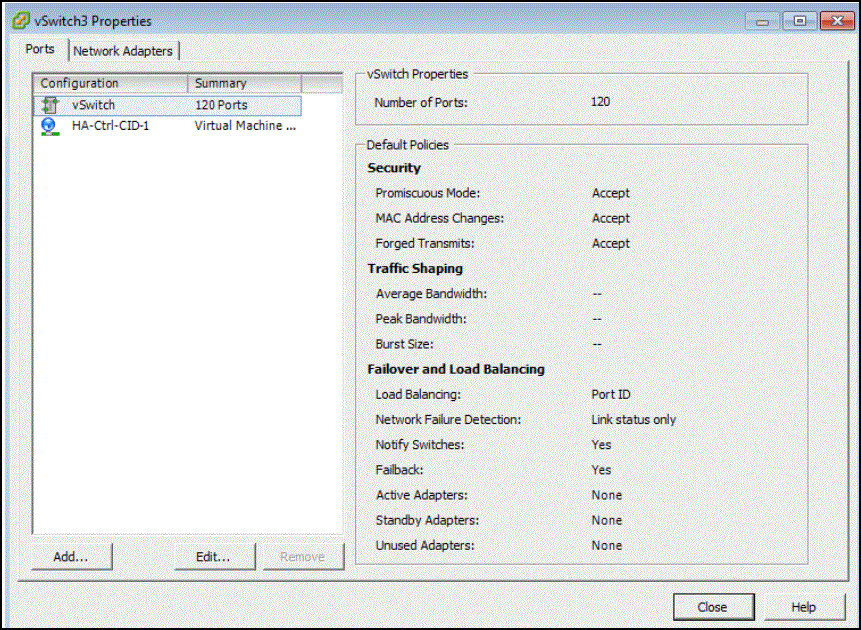

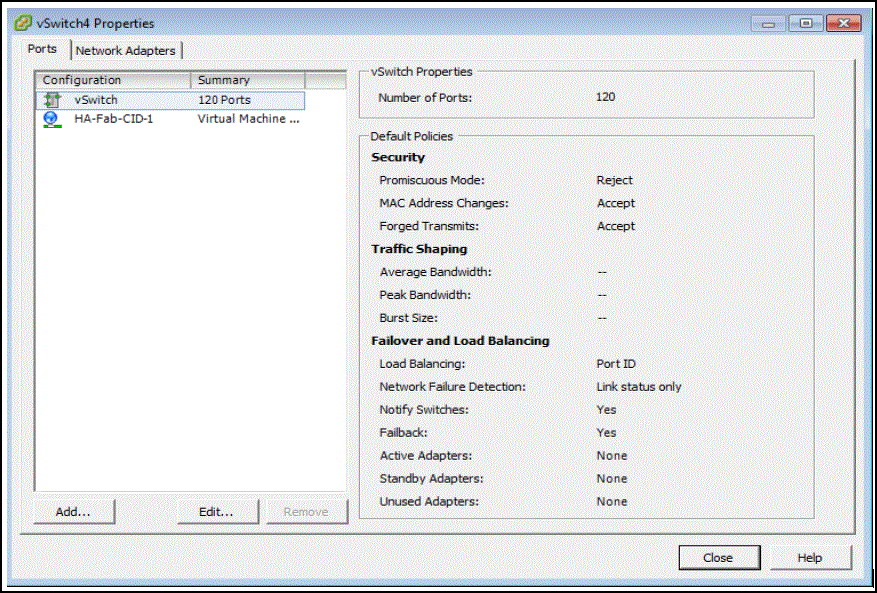

      [プロパティ ] を クリックして、以下の機能を有効にできます。

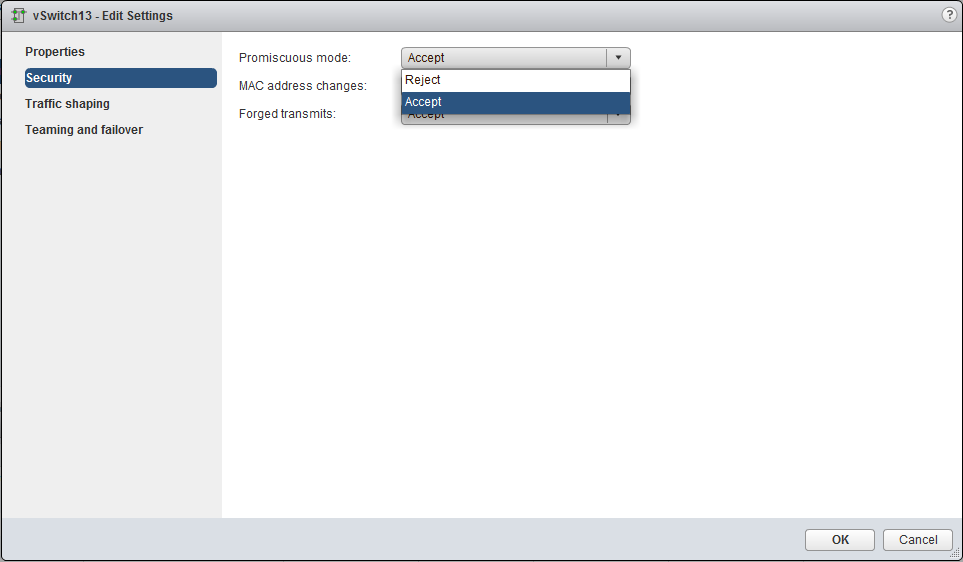

      • セキュリティ-> 効果的なポリシー:

        • MAC アドレスの変更: 受け入れる

        • 偽造された送信:受け入れる

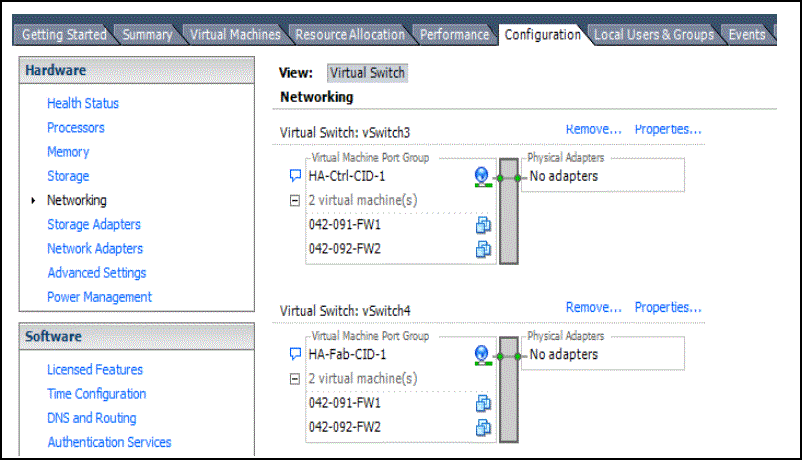

データ インターフェイスは、上記の手順を使用してデータ vSwitch を介して接続されます。

コンソールから設定を事前に設定する

次の手順では、シャーシ クラスタの設定に必要な設定コマンドvSRXについて説明します。この手順では、両方のノードを有効にし、設定をクラスタに追加して、SSH リモート アクセスを許可します。

  1. rootユーザーとしてログインします。パスワードはありません。
  2. 最初にCLI。
  3. 設定モードにします。
  4. 以下のコマンドをコピーして、そのコマンドを別のCLI。
  5. cleartext パスワード、暗号化パスワード、または SSH 公開鍵文字列(DSA または RSA)を入力して、root 認証パスワードを設定します。
  6. SSHリモート アクセスを有効にするには、次の方法に示します。
  7. IPv6 を有効にするには、次の方法に注意してください。

    このステップは必須ではありません。システムの再起動が必要です。

  8. 設定をコミットしてデバイスでアクティブ化します。
  9. デバイスの設定が完了したら、設定モードを終了します。

ステージング構成の接続とインストール

vSRX の初期設定が完了した後、「クラスタ ID とノード ID を設定する」の説明に従って、vSRX シャーシ クラスタを設定Junos OS。

再起動後、SSHを使用して2つのノードに到達できます。設定が動作している場合、コマンド show chassis cluster status は次のサンプル出力と同様の出力を表示します。

vsrx> show chassis cluster status

プライマリ ノードとセカンダリ ノードが存在し、どちらも優先度が 0 を超える場合、クラスタの状態は正常です。
