vJunosスイッチアーキテクチャ

vJunosスイッチは、ネストされた単一のVMソリューションで、仮想フォワーディングプレーン(VFP)とパケット転送エンジン(PFE)が外側のVMに存在します。vJunosスイッチを起動すると、VFPはJunos仮想コントロールプレーン(VCP)イメージを実行するネストされたVMを起動します。KVMハイパーバイザーは、VCPを展開するために使用されます。

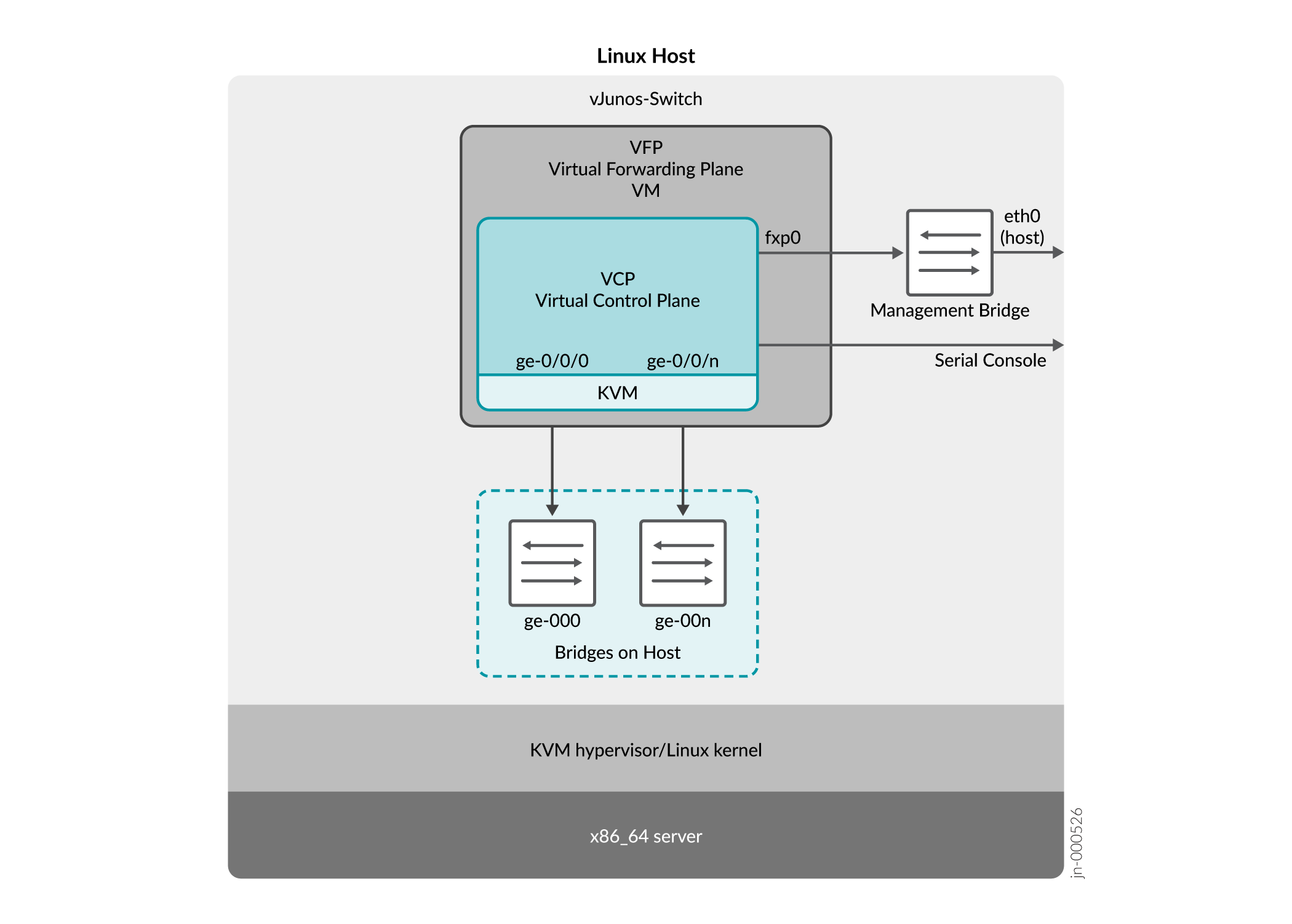

「ネストされた」という用語は、 図 1 に示すように、VFP VM 内にネストされている VCP VM を指します。

vJunosスイッチは、4つのコアと5GBのメモリを使用して、最大100Mbpsのスループットをサポートします。設定された追加のコアとメモリは VCP に割り当てられます。VFP は、サポートされている最小フットプリント以外に追加のメモリを必要としません。ラボのユースケースには、4コアと5GBのメモリで十分です。

vJunos スイッチのアーキテクチャは、以下のレイヤーで構成されています。

• vJunosスイッチは最上位層にあります。

• KVM ハイパーバイザーと、ソフトウェア要件のセクションで説明されている関連システム ソフトウェアは、中間レイヤーにあります。

• x86サーバーは、最下部の物理層にあります。

このアーキテクチャを理解しておくと、vJunos スイッチの構成を計画する際に役立ちます。

vJunosスイッチインスタンスを作成したら、Junos OS CLIを使用してVCPのvJunosスイッチインターフェイスを設定できます。vJunosスイッチは、ギガビットイーサネットインターフェイスのみをサポートします。
