NFX250-S2にジュニパー統合PONコントローラをインストールする

概要

このインストール例を使用して、NFX250-S2ネットワークサービスプラットフォームで仮想ネットワーク機能(VNF)として実行するために、微気候管理システム(MCMS)パッシブ光ネットワーク(PON)コントローラーソフトウェア用のUbuntu KVM qcow2イメージをインストールし、VNF用にNFX250-S2をプロビジョニングできます。

メモ:

MCMS PON コントローラ ソフトウェア用の Ubuntu KVM qcow2 イメージを作成する手順は、このドキュメントの範囲外です。

展開モデル

PONコントローラソフトウェアは、NFX250-S2デバイス上でVNF(Ubuntu VMとして)として実行され、NFX250の外部前面プレートギガビットイーサネットスイッチポートを利用します。NFX250-S2スイッチポートは、ACXルーターとMCMS PONマネージャーデータベースへのレイヤー2およびレイヤー3接続ポイントを提供します。

は、この設置例の現場導入モデルを示しています。

メモ:

この導入モデルでサポートされているACXシリーズのルーターは、ACX5448ユニバーサルメトロルーターです。

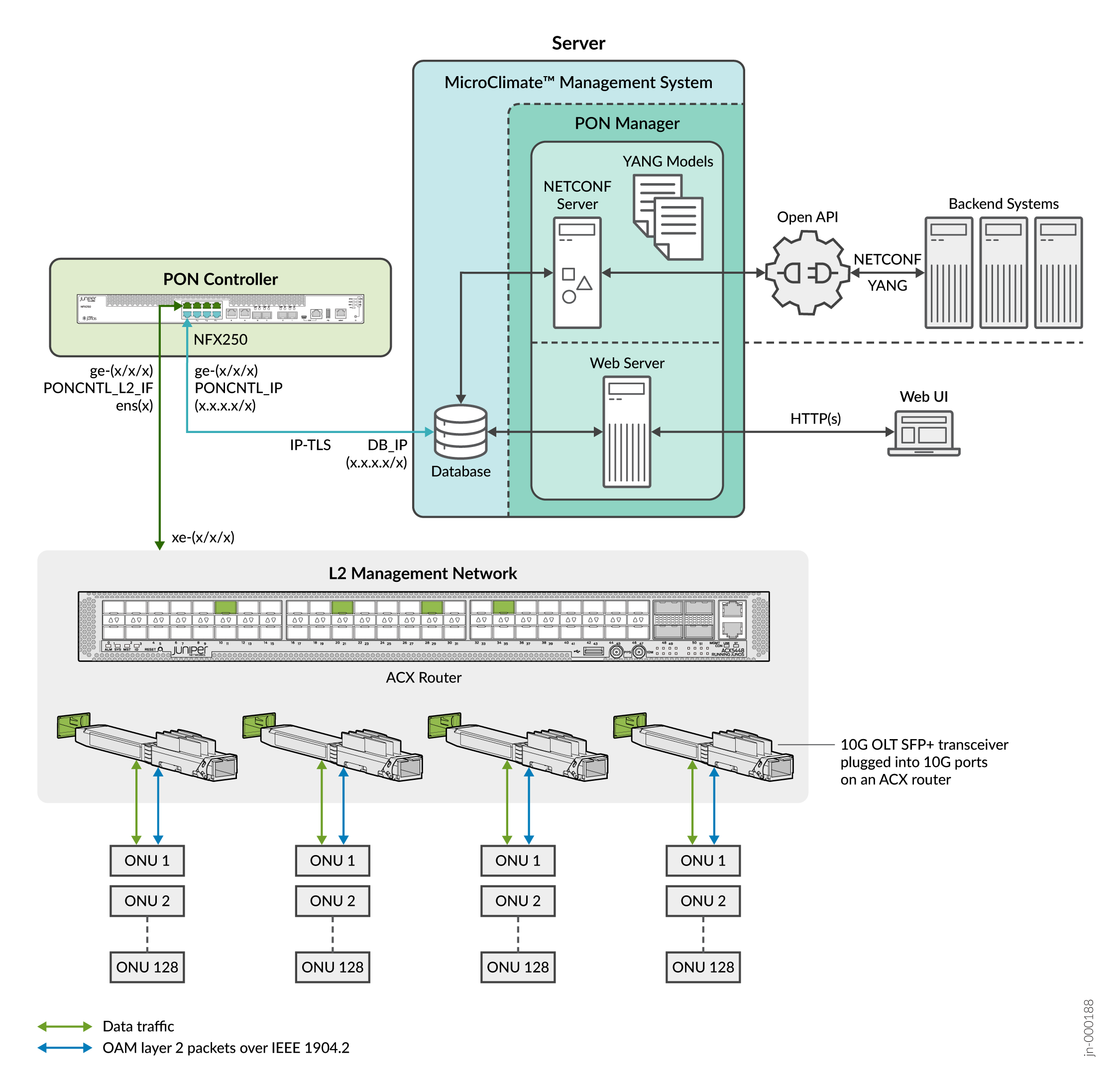

図1:PONコントローラ導入モデル PON Controller Deployment Model

ACXルーターへのレイヤー2コントロールプレーン接続では、NFX250-S2デバイスの上位4つのイーサネットスイッチポートのいずれかを使用できます。例えば、ge-0/0/0、ge-0/0/2、ge-0/0/4、ge-0/0/6 などです。

MCMS データベースへのレイヤー 3 コントロール プレーン接続では、NFX250-S2 デバイスの下部 4 つのイーサネット スイッチ ポートのいずれかを使用できます。例えば、ge-0/0/1、ge-0/0/3、ge-0/0/5、ge-0/0/7 などです。

メモ:

NFX250-S2 デバイスの他のポートおよびポート設定は有効な場合がありますが、このドキュメントの範囲外です。

は、このPONコントローラVNF用のNFX250-S2デバイス上の内部サービス接続マッピングの例を示しています。

PONコントローラVNFの2つのイーサネットコントロールプレーン接続は、PONコントローラVNFからNFX250のOVSブリッジ構造を経て、内部VLANを使用して外部のギガビットイーサネットフェースプレートスイッチポートにマッピングされます。Junos VLAN の設定については、 例: 仮想ネットワーク機能をサポートするコンピューティング サーバーとして NFX250-S2 を構成するを参照してください。

メモ:

その他の可能なVLAN設定は、このドキュメントの範囲外です。

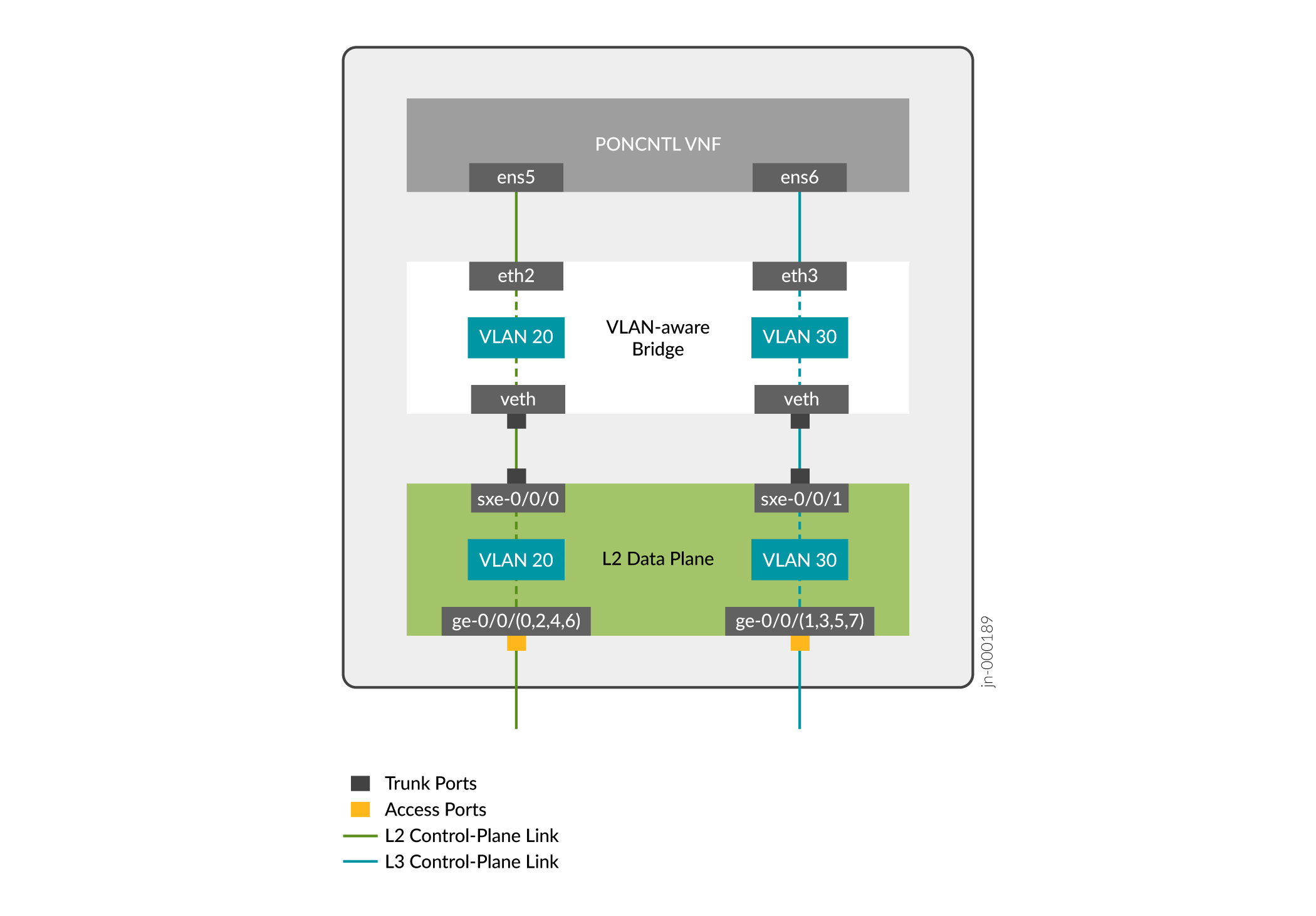

図2:NFX250-S2デバイスの内部サービス接続マッピング NFX250-S2 Device's Internal Service Connection Mapping

要件

  • ジュニパーNFX250-S2ネットワークサービスプラットフォーム

    • Junos OS リリース 20.2R2 NextGen ソフトウェアまたはそれ以降。

    • ルートユーザーアクセス。

    • PONコントローラ専用です。

  • MCMS PONコントローラソフトウェア用のUbuntu KVM qcow2イメージ

メモ:

Ubuntu KVM qcow2 イメージの作成は、このドキュメントの範囲外です。
