BGP ルート分析

BGPルーティングは、多数の属性を含むため、複雑なプロセスです。BGPルートを分析すると、ネットワークプランナーはネットワークをよりよく理解するのに役立ちます(ボトルネックがどこにあるかを見つけるなど)。BGPモジュールは、BGPルートを調査するためのテクニックをユーザーに提供します。一般に、BGPルートは、ポイントツーポイントルーティングを調査するか、デマンドを生成してからデマンドのルーティング方法を調べることで分析できます。

確認要求を使用してルートを監視するには、変更モードに変更し、複数の要求を追加し ([>要素>要求の変更]、[複数の要求>の追加] を使用)、設計モードに戻して要求をルーティングします。次に、「ネットワーク>要素>デマンド」を使用してデマンドを確認します。ルーティング方法や未配置の理由を確認します

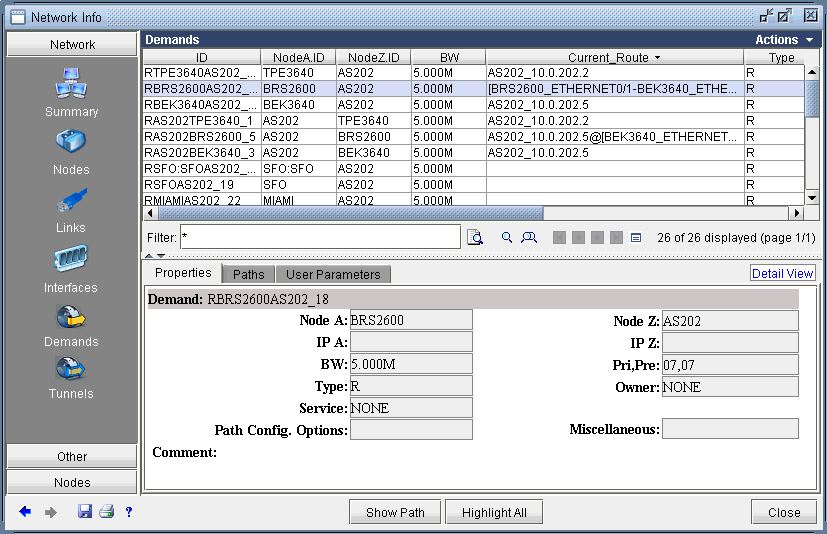

次の図は、ネットワークの需要を示しています。空の "現在のルート" 列で示されているように、一部の要求はルーティングされ、他の要求はルーティングされないことに注意してください。

需要を強調表示し、「需要」ウィンドウの「パスを表示」ボタンをクリックします。強調表示された需要のルートがマップ上に表示されます。

コンソール ウィンドウで、矢印 "->" の後に示すパスに沿って選択された BGP ネクスト ホップに関する詳細を確認します。以下の RTRA から 10.2.1.3(RTRC)へのパス分析のサンプル コンソール出力は、RTRA が直接接続されている RTRB1 で BGP ネクスト ホップ 10.2.1.2 を選択することを示しています。その後、RTRB1 は、再帰的ルックアップによって検出された 10.2.1.20(RTRB2)の IGP ネクストホップを経由して到達する、BGP ネクストホップ 10.2.1.3(RTRC)を選択します

配置されていない要求を調べると、ボトルネックがどこにあり、その理由を判断するのに役立ちます。[需要]ウィンドウで、未配置の需要を見つけ、[ボトルネック]ボタンをクリックします。メインのトポロジーマップとコンソールを調べることで、BGPルーティングテーブルエントリーが欠落している、ポリシーによってブロックされているなど、需要が未発生している理由を特定できます。

未配置の需要の発生元ノードを調査して、ボトルネックの理由を判断できます。たとえば、ピアリング関係のステータスがダウンしているか、コミュニティリストが拒否されているためである可能性があります。コンソール ウィンドウには、需要が失敗した理由の詳細が表示されます。例えば、アウトポリシーや、BGPネクストホップが見つからなかった理由をトラブルシューティングする際にポリシー内で、どのステップでルートがブロックされたかを示すことができます。
