インターネットへのアクティブ/スタンバイモードのLTEバックアップを使用したWANリンクの設定

この例では、SRXシリーズのデバイス上でアクティブ/スタンバイ設定でLTEバックアップを使用したWANリンクを設定する方法を示します。

要件

この例では、次のハードウェアとソフトウェアのコンポーネントを使用しています。

  • SRX300シリーズのデバイス(SRX320、SRX340、SRX345、SRX380、SRX550)から1台のデバイス

  • 1 つの LTE ミニPIM

  • データサービスのサブスクリプションがあるSIMカード1枚

この例では、アプリケーション識別ライセンスのインストールと、アプリケーション識別パッケージのダウンロードとインストールが必要です。詳細については、 SRXシリーズのライセンスを参照してください。 show system license および show services application-identification status コマンドを使用して、ライセンスステータスを確認します。

メモ:

Junos OSアプリケーションシグネチャパッケージの更新は、別途ライセンスされたサブスクリプションサービスによって承認されます。ジュニパーネットワークスが提供する署名データベースの更新をダウンロードしてインストールするには、アプリケーション識別アプリケーション署名更新ライセンスキーをデバイスにインストールする必要があります。ライセンスキーの有効期限が切れても、ローカルに保存されたアプリケーション署名パッケージの内容を引き続き使用できますが、パッケージを更新することはできません。

概要

この例では、SRXデバイスをセットアップして、オンサイトの従業員に有線および無線インターネットとイントラネットアクセスを提供し、ゲストデバイスに無線インターネットアクセスを提供します。主要なインターネットリンクはイーサネット経由ですが、バックアップ接続はLTEネットワーク経由です。2 つのリンクはアクティブ/スタンバイ モードで構成されています。プライマリ リンクがダウンしていない限り、トラフィックは LTE モデム(LTE-MPIM)を介してルーティングされません。

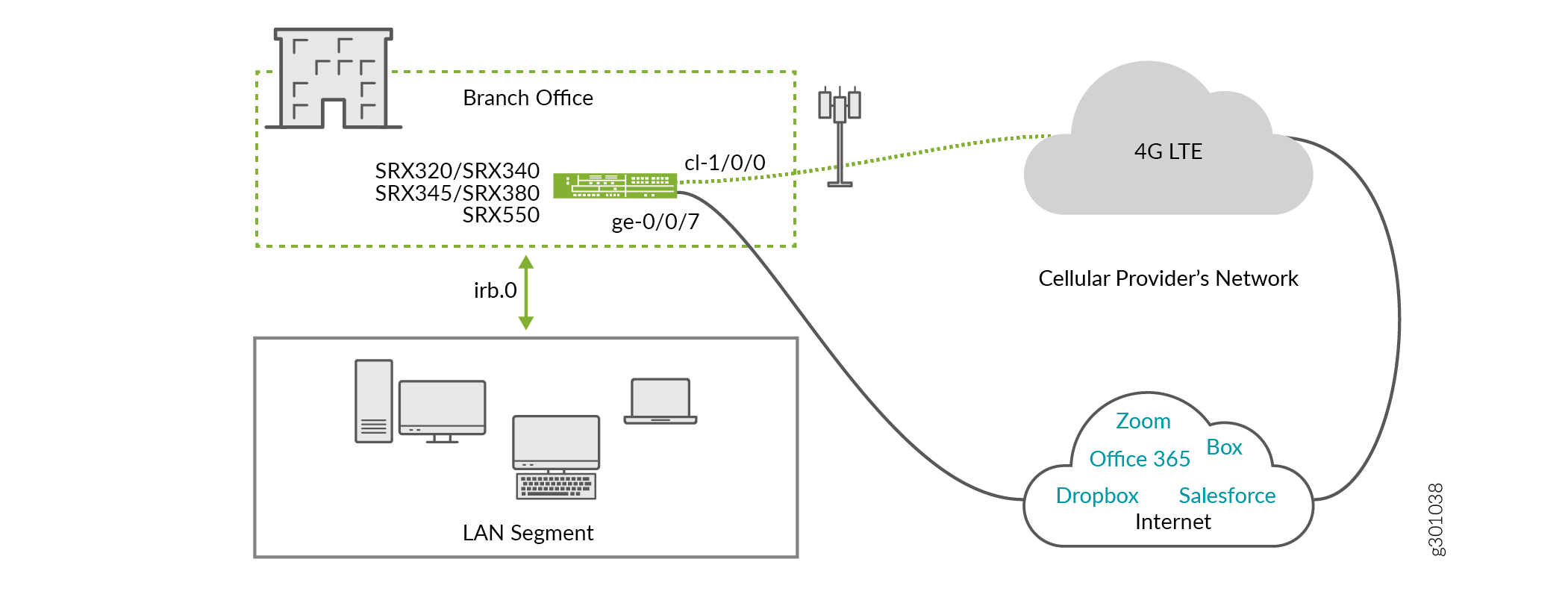

図 1 に、この例のトポロジを示します。

図 1: 冗長インターネット接続を備えた支社の例 Branch Office with Redundant Internet Connectivity Example

トポロジの詳細を次に示します。

  • LTE Mini-PIM は、SRX デバイスのスロット 1 にインストールされています。

  • SIMカードはLTEモジュールのスロット1に取り付けられています。

  • プライマリ リンクはインターフェイス ge-0/0/7 に接続されています。

  • プライマリリンクは、接続されているデバイスからIPアドレス、ネットワークマスク、デフォルトゲートウェイ、およびDNSサーバーを受信します。

  • インターフェイス cl-1/0/0 はモデム(LTE-MPIM)を識別します。

LTE ネットワークは、インターフェイス dl.0 でセルラー ネットワークを介したリンクを終端し、IP アドレス、ネットワーク マスク、およびデフォルト ゲートウェイを ge-0/0/7 に割り当てます。

SRXデバイスには、untrustとtrustという2つのセキュリティゾーンが設定されています。インターフェイスをセキュリティ ゾーンに分離することで、トラフィックを分離し、企業イントラネットがさらされるリスクを軽減できます。セキュリティ ゾーンは、セキュリティ ポリシーの明確で簡素化された実装を実現する手段として機能します。untrust ゾーンは、インターネットにアクセスできるインターフェイスをホストします。

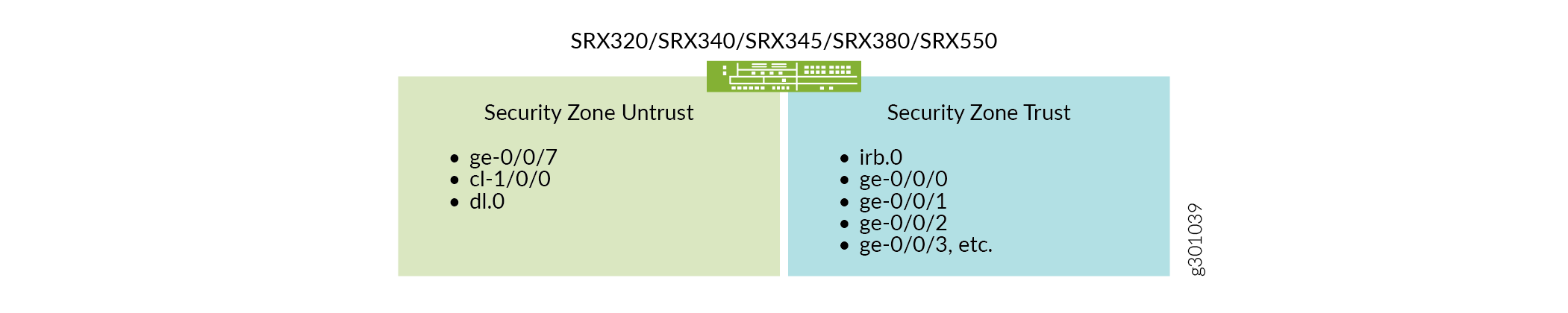

図 2 に、各セキュリティ ゾーンのインターフェイスを示します。

図 2: セキュリティ ゾーン Security Zones

企業イントラネットの内部インターフェイスは、trust ゾーンにあります。 表 1 は、ゾーン間のトラフィックに対するセキュリティ ポリシーの望ましい動作を示しています。

表 1: ゾーン別のセキュリティ ポリシー

ゾーンから

ゾーンへ

セキュリティ ポリシーの動作

信頼

信頼

はい

信頼できない

信頼できない

いいえ

信頼

信頼できない

はい

信頼できない

信頼

信頼開始のみ

表 2 は、インターフェイスの VLAN 情報と IP アドレス情報をまとめたものです。

表 2: インターフェイス設定の詳細

インターフェイス

Vlan

IPアドレス

ネットワーク マスク

DL.0

-

Dhcp

-

ge-0/0/7

-

Dhcp

-

IRB.0

3

192.0.2.1

255.255.255.0

ベースライン構成

手順

手順

この構成のステップは、下位レイヤーから上位レイヤーに論理的に構築されます。

  1. 既存の構成を保存した後、それを削除して、この例では最初からやり直します。

  2. 強力な root パスワードを割り当てます。以下に示すものは、ドキュメントのみを目的としています。

  3. 以下のベースライン構成コマンドをコピーしてテキスト・エディターに貼り付け、環境に合わせて必要に応じて変更します。load set terminal コンフィギュレーション モード コマンドを使用して、編集したコマンドを CLI にロードします。

  4. ベースライン設定をコミットします。

    ヒント:

    システム認証または管理アクセスを変更する場合は、 の使用を検討してください commit confirmed。構成は、変更によって予期せずデバイスから分離された場合、リモート アクセスの復元を自動的にロールバックします。

設定例

手順

手順

この構成のステップは、下位レイヤーから上位レイヤーに論理的に構築されます。

  1. ネットワークの LAN セグメントに共通の VLAN を作成します。また、irb インターフェイスを設定し、VLAN に関連付けます。

  2. trustゾーンとuntrustゾーン間のトラフィックを許可するセキュリティポリシーを作成します。目的のネットワーク セグメントとアプリケーションをポリシーに含めていることを確認します。また、信頼VLANサブネットをグローバルアドレス帳に追加します。次に、指定されたアドレスがセキュリティ ポリシーで参照されます。

  3. trustゾーン内のデバイス間のトラフィックを許可するセキュリティポリシーを作成します。目的のネットワーク セグメントとアプリケーションをポリシーに含めていることを確認します。

  4. LAN セグメントに接続されているデバイスに固有の DHCP サーバー グループを作成します。

  5. LAN セグメント内のデバイスに割り当てる IP アドレスのプールを作成します。このプールからデバイスに割り当てる最低および最高 IP アドレス、DNS サーバー、およびインターフェイスの irb.0 IP アドレスであるプールのデフォルト ゲートウェイの IP アドレスを設定します。

  6. 外部インターフェイスのtrustゾーン内のデバイスにNATを適用するためのソースNATを作成します。ソース NAT の詳細については、「 ソース NAT」を参照してください。

  7. プライマリインターフェイスを設定します。

  8. モデム(LTE-MPIM)インターフェイスを設定します。

  9. ダイヤラ インターフェイスを設定します。

  10. LANインターフェイスge-0/0/0、ge-0/0/1、およびその他のインターフェイスを、信頼するVLANのスイッチングインターフェイスとして設定します。トラストVLANは、事実上トラストゾーンの一部になります。示されている設定例は、1つのインターフェイス、具体的にはge-0/0/0の場合です。すべての LAN セグメント インターフェイスに対して同じ手順を繰り返します。

  11. 必要なプロトコルがtrustゾーンで許可されていることを確認します。これにより、ネットワークのLANセグメントの適切な動作が保証されます。

  12. untrust ゾーンでプロトコルが許可されていることを確認します。

  13. サービス クラスを設定し、キュー 0 にベストエフォート型トラフィックを割り当て、レート リミッタを定義します。

    SRX320デバイスは、統合されたサービスクラス(CoS)に対して、インターフェイスごとに8つのプライオリティキューをサポートします。ビジネスクリティカルなトラフィックは、 にルーティング queue 0されます。

  14. AppQosルールとアプリケーションの一致条件を定義します。

    AppQoS ルールセットは、トラフィックを異なるキューに誘導します。最初のルールである は、ビジネスクリティカルなアプリケーションをqueue 0、 に向けて誘導し、rule1輻輳が発生した場合にトラフィックをドロップする確率を低く設定します。このルールはrestrule、両方向(アップリンクとダウンリンク)の残りのトラフィックにシェーパーを適用します。この例では、Salesforce と Office365 が重要なアプリケーションとして識別されています。

  15. 設定をコミットします。

  16. モデム(LTE-MPIM)のSIMのアクセスポイント名を設定します。

    メモ:

    これは動作モード コマンドです。

結果

完全な構成は、参照用に設定された形式で提供されます。

検証

設定が正常に機能していることを確認するには、このタスクを実行します。

Junos OS によって検出されたミニ PIM モジュールを検証します。

目的

Junos OS によって検出されたミニ PIM モジュールを検証します。

アクション

動作モードから:

意味

出力には、検出されたミニPIMモジュールが一覧表示されます。ミニPIMスロット番号はFPC番号として報告され、ミニPIM番号(常に0)はPIC番号として報告されます。

ミニPIMのファームウェアバージョンの確認

目的

Mini-PIM のファームウェア バージョンを確認します。

アクション

動作モードから:

意味

出力には、Mini-PIM のファームウェア バージョンが 17.1.80 と表示されます。

WANインターフェイス上のトラフィックの検証

目的

トラフィックがWANインターフェイスで予期されるキューを通過していることを確認します。

アクション

動作モードから:

意味

この出力は、ベストエフォート、優先転送、保証転送、およびネットワーク制御トラフィックが、WAN インターフェイス上でそれぞれ予想されるキュー 0、1、2、および 3 を通過していることを示しています。
