EVPNネットワークにおけるOTT DCIの概要
このネットワーク構成例について
このネットワーク構成例(NCE)を使用して、2つ以上のデータセンターファブリックネットワーク間にレイヤー2またはレイヤー3サービスを導入します。オーバーザトップ(OTT)データセンター相互接続(DCI)モデルに焦点を当てています。この NCE では、相互接続を構成する方法について説明します。データセンターでのEVPN VXLANファブリックの設定と導入の手順を説明していません。データセンターへのEVPN-VXLAN導入の詳細な設定および詳細については、 データセンター向けEVPN-VXLANネットワークの詳細な設定およびデータセンターEVPN-VXLANファブリックアーキテクチャガイドを参照してください。
ユースケースの概要
DCIは、複数のデータセンターファブリックを接続します。ほとんどの場合、データセンターは地理的に離れています。場合によっては、データセンター内に複数のファブリックがあります。DCIを使用して、これらのファブリック間でオーバーレイレイヤー2およびレイヤー3サービスを提供できます。

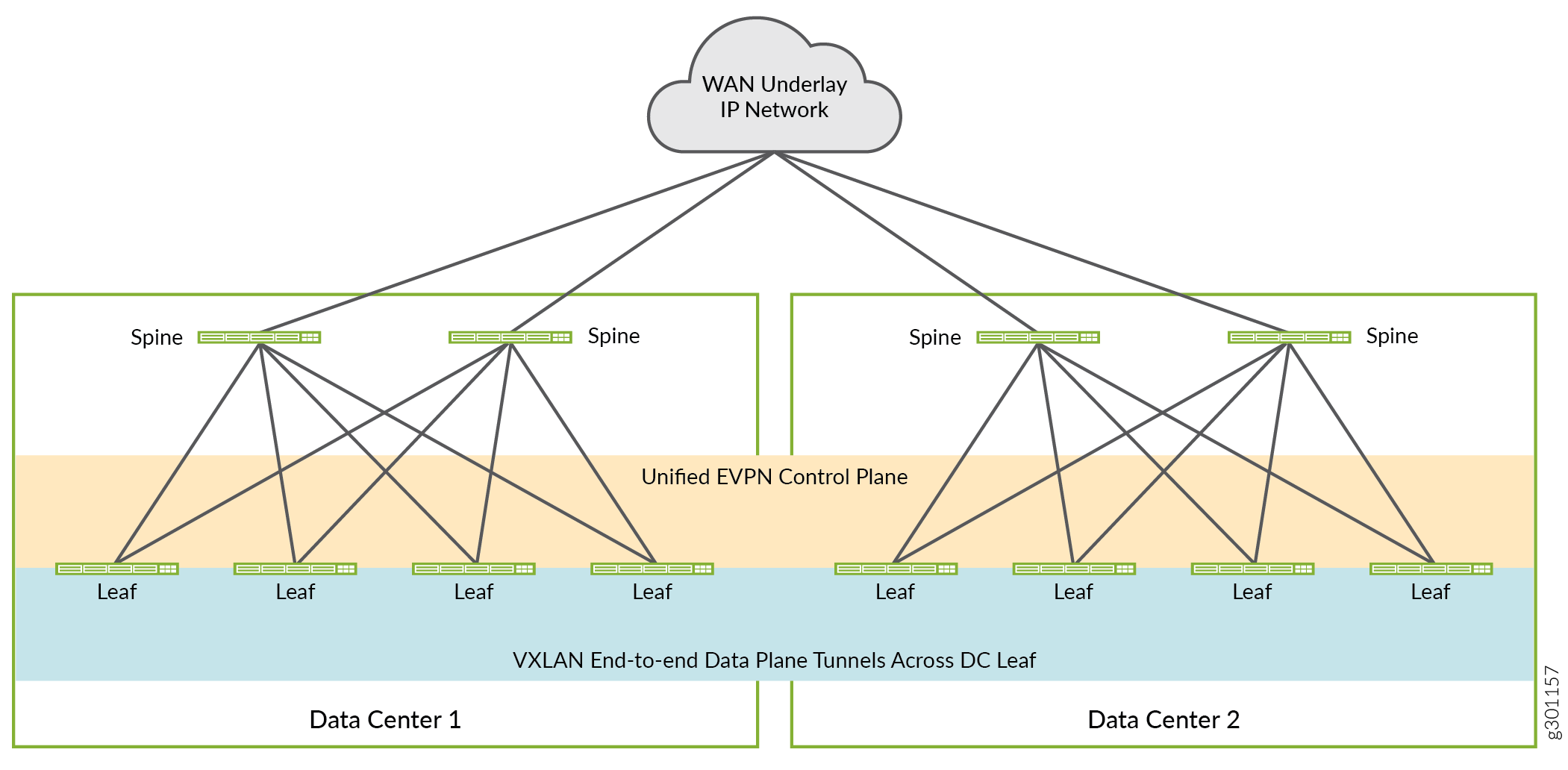

OTT DCIを使用すると、コントロールプレーンをデータセンターファブリック全体に拡張できます。相互接続されたデータセンターファブリックは、単一の論理ファブリックとして機能します。統合型コントロールプレーンにより、レイヤー2とレイヤー3の両方のサービスが容易になります。アンダーレイ内のデータセンターファブリック間でIP接続が確立されていることが想定されています。WANアンダーレイは、サードパーティー製のレイヤー3 VPN、ダークファイバー、インターネット経由のIPSecなどです。OTT DCIを使用する場合、リーフデバイスは、特定のVLANが設定されている場所にかかわらず、すべてのデータセンターの他のすべてのリーフデバイスとのVXLANトンネルのフルメッシュを必要とします。 図 1 は、一般的な OTT DCI アーキテクチャを示しています。
OTT DCIのメリット
この例は、当社のコンテンツテスト チームが検証し、更新したものです。
OTT DCIを使用すると、データセンターの相互接続がシンプルになり、既存のデータセンターインフラストラクチャを拡張する際にQFXスイッチで簡単に導入できます。ジュニパーでは、OTT DCIの導入に、以下のQFXシリーズのスイッチとロールを推奨します。
スパイン内のQFX 10000シリーズとQFX 5120-32Cスイッチ 役割
リーフ ロールの QFX5120-32C、QFX5120-48Y、QFX5110 スイッチ
展開に関する考慮事項
DCI 展開では、次の点を考慮してください。
VLANのレイヤー2サービスが複数のデータセンターにまたがって拡張されている場合、VLANが設定されているすべてのデータセンター内のすべてのリーフデバイス間でVXLANトンネルのフルメッシュが必要です。リーフ デバイスの数が増え、VLAN の数が増えると、スケーリングに関連する問題が発生し始めます。
OTT DCIの導入は、中小規模のデータセンターに制限する必要があります。大規模なデータセンターでは、VXLAN 間ステッチングの使用を推奨します。
