CRB を使用した EVPN VXLANの管理

EVPN-VXLAN ファブリックの設定では、3 つの仮想ネットワークと 1 つのアクセス レイヤー スイッチでアクセス クローゼットをシミュレートするトポロジを使用しました。このセクションを使用して、2 つ目のアクセス スイッチと新しい仮想ネットワークを追加します。

これらの設定例では、「CRB を使用してキャンパス ネットワークに EVPN-VXLAN ファブリックを設定する方法」で設定したのと同じデバイスを使用します。

アクセス レイヤー スイッチの追加

要件

概要

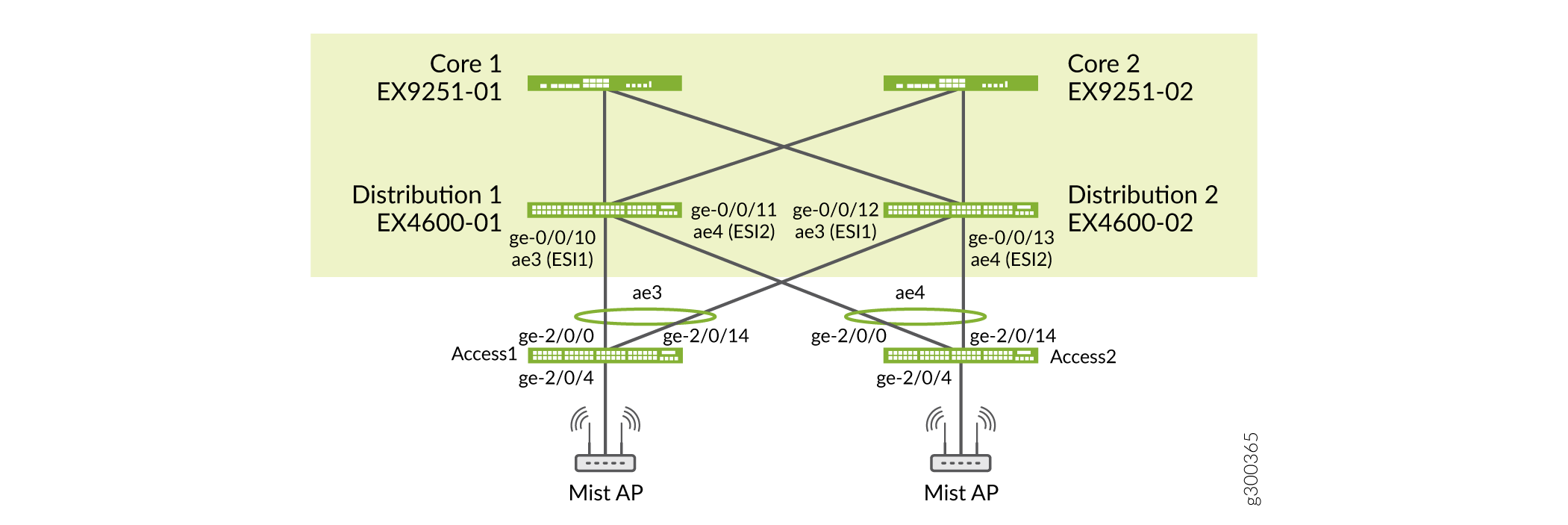

このセクションを使用して、同じディストリビューション レイヤー スイッチにマルチホーム化されたネットワークに新しいアクセス レイヤー スイッチを追加します。 図 1 は 、アクセス スイッチ 2 を追加した後のネットワークの物理トポロジーを示しています。

図 1:ネットワークへのデバイスの追加 Adding a Device to the Network

構成

このセクションでは、アクセス スイッチ 2 をネットワークに追加する構成手順について説明します。

ディストリビューション 1 の構成

手順

  1. アグリゲート イーサネット バンドルに含めるインターフェイスを指定します。

  2. アグリゲート イーサネット インターフェイスを新しいアクセス レイヤー スイッチに設定します。

ディストリビューション 2 の構成

手順

  1. アグリゲート イーサネット バンドルに含めるインターフェイスを指定します。

  2. アグリゲート イーサネット インターフェイスを新しいアクセス レイヤー スイッチに設定します。

アクセス スイッチ 2 の構成

手順

  1. 物理 LAG インターフェイスを設定します。

  2. 新しいアクセス レイヤー スイッチへの LAG インターフェイスを設定します。

    新しいアクセス レイヤー スイッチがネットワークの一部に加わります。

  3. VLAN を設定します。VLAN_1は、Mist APからインターネットへの管理トラフィックの送信に使用され、VLAN_2とVLAN_3を使用して有線および無線クライアントデバイスに接続します。

  4. アクセス ポイント接続用にアクセス Mistを設定します。たとえば、従業員の SSID を VLAN2 に、SSID を VLAN3 に、ゲストの SSID を設定およびマッピングできます。

仮想ネットワークの追加

要件

概要

これまで 3 つの仮想ネットワーク(1、2、3)で構成したトポロジーは、このセクションを使用して新しい仮想ネットワークをネットワークに追加します。

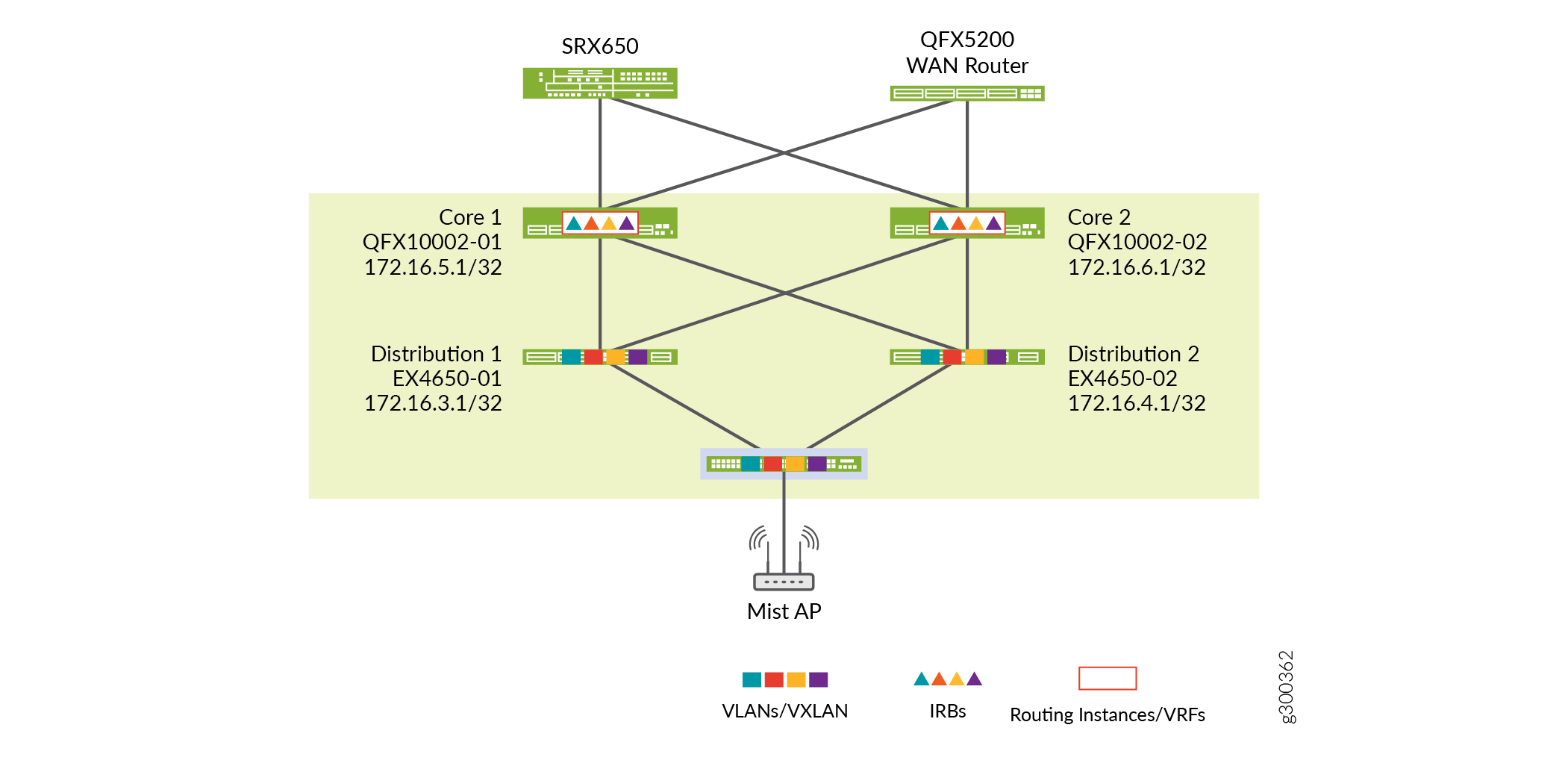

図 2 は 、4 つ目の仮想ネットワークを追加した後の仮想ネットワーク トポロジーを示しています。

図 2:第 4の仮想ネットワークを使用したオーバーレイ仮想ネットワーク トポロジー Overlay Virtual Network Topology With Fourth Virtual Network

構成

このセクションでは、仮想ネットワーク 4 をネットワークに追加する構成手順について、手順を示します。たとえば、第4の仮想ネットワークを使用して有線および無線デバイスをIoTできます。

コア 1 の構成

手順

  1. 仮想ネットワークのレイヤー 3 ゲートウェイとして機能する IRB インターフェイスを設定します。IP アドレス 172.20.4.251/24 は IRB 4 に属しています。

  2. IRB インターフェイスをルーティング インスタンスevpn_vrf__1追加します。

  3. VLAN 4 および仮想ネットワーク 4 と、仮想ネットワーク用のレイヤー 3 ゲートウェイを設定します。レイヤー 3 インターフェイスをルーティング インスタンスに割り当てる。

コア 2 の構成

手順

  1. 仮想ネットワークのレイヤー 3 ゲートウェイとして機能する IRB インターフェイスを設定します。IP アドレス 172.20.4.252/24 は IRB 4 に属しています。

  2. IRB インターフェイスをルーティング インスタンスevpn_vrf__1追加します。

  3. VLAN 4 および仮想ネットワーク 4 と、仮想ネットワーク用のレイヤー 3 ゲートウェイを設定し、レイヤー 3 インターフェイスをルーティング インスタンスに割り当てします。

ディストリビューション 1 の構成

手順

  1. VLAN 4 および仮想ネットワークを設定します 4。

  2. オーバーレイ EVPN プロトコルの一部として仮想ネットワークを設定コントロール プレーン。

  3. アクセス スイッチに接続された LAG インターフェイスの一部として VLAN 4 を設定します。

    メモ：

    トポロジに別のアクセス スイッチを追加した場合は、その LAG インターフェイスの一部として VLAN 4 も設定します。

ディストリビューション 2 の構成

手順

  1. VLAN 4 および仮想ネットワークを設定します 4。

  2. オーバーレイ EVPN プロトコルの一部として仮想ネットワークをコントロール プレーン。

  3. アクセス スイッチに接続された LAG インターフェイスの一部として VLAN 4 を設定します。

    メモ：

    トポロジに別のアクセス スイッチを追加した場合は、その LAG インターフェイスの一部として VLAN 4 も設定します。

アクセス スイッチの構成

手順

  1. VLAN 4 を設定します。この場合、VLANインターフェイス1はMist APからインターネットへの管理トラフィックの送信に使用され、VLANインターフェイス4は有線および無線IOTデバイスへの接続に使用されます。

  2. 新しい VLAN で LAG アップリンク インターフェイスを設定します。

    メモ：

    トポロジに別のアクセス スイッチを追加した場合は、そのアクセス スイッチでこの設定を繰り返します。

    これで第4の仮想ネットワークがネットワークに追加されました

  3. アクセス ポートをトランク インターフェイスとして設定して、Mist ポイントを接続し、デバイスの SSID IoT VLAN 4 にマッピングします。
