例:複数の LSP 設定を介したレイヤー 2 回線トラフィック制御
図

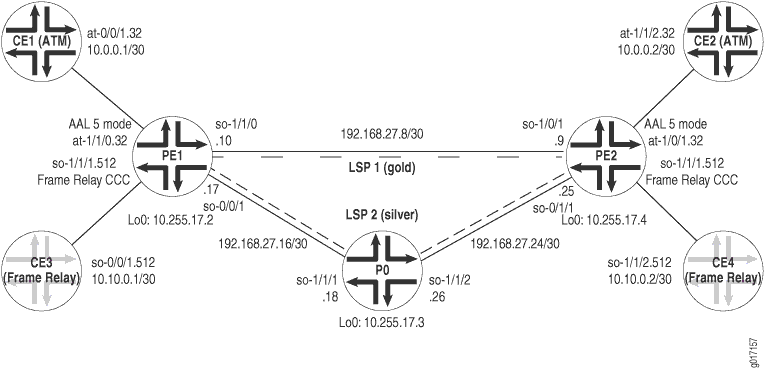

図 1 は、選択した LSP を介して異なるレイヤー 2 回線をトラフィック制御するために設計されたネットワーク トポロジーを示しています。プロバイダ エッジ ルーター PE1 および PE2 間で、ATM AAL5 モードのレイヤー 2 回線がカスタマー エッジ ルーター CE1 および CE2 を接続し、フレーム リレー レイヤー 2 回線がルーター CE3 および CE4 を接続します。トラフィックの分離を維持するために、ATMトラフィックは という名前のgoldコミュニティでLSP1にマッピングされ、フレームリレートラフィックは という名前のコミュニティsilverでLSP2にマップされます。LSP1はルーターPE1とPE2の間の直接ルートを取り、LSP2はルーターPE1からルーターP0を経由してPE2に移動します。
トラフィック制御に加えて、レイヤー2 回線の制御ワードでレイヤー2 制御情報を送信することができます。この場合、フレームリレー廃棄適格(DE)、前方明示的輻輳通知(FECN)、および後方明示的輻輳通知(BECN)情報が制御ワードにマッピングされます。同様に、ATM セル損失優先度(CLP)と明示的な前方輻輳インジケータ(EFCI)情報が制御ワードにマッピングされます。
複数の LSP を介してレイヤー 2 回線をトラフィック エンジニアリングするには、レイヤー 2 回線のセットをコミュニティに割り当ててから、ポリシーを適用して、目的の LSP を介してコミュニティ トラフィックを送信します。コミュニティを作成するには、 階層レベルで ステートメントを含めcommunitycommunity-nameます[edit policy-options]。レイヤー2 回線をコミュニティに割り当てるには、 階層レベルで ステートメントを含めcommunity community-name ます[edit protocols l2circuit neighbor neighbor-id interface interface-name]。特定の LSP を介してコミュニティ トラフィックを送信するには、 階層レベルに [edit policy-options policy-statement policy-name term term-name from] ステートメントを、 install-next-hop lsp lsp-name 階層レベルに ステートメントを含めcommunity community-nameます[edit policy-options policy-statement policy-name term term-name then]。
ルーターCE1 で、ATM AAL5トラフィックを処理できるようにATM2 IQインターフェイス at-0/0/1.32 を設定します。
ルーターCE1
[edit]
interfaces {
at-0/0/1 {
description "to PE1 at-1/1/0";
atm-options {
pic-type atm2; # Layer 2 circuits are compatible with
vpi 0; # ATM2 IQ interfaces.
}
unit 0 {
encapsulation atm-vc-mux; # Use ATM VC MUX encapsulation on the CE.
point-to-point;
vci 0.32;
family inet {
address 10.0.0.1/30;
}
}
}
}
ルーターCE3 で、でSONET/SDHインターフェイス so-0/0/1 を設定し、フレームリレートラフィックを処理します。
ルーターCE3
[edit]
interfaces
so-0/0/1 {
description “to PE1 so-1/1/1”
encapsulation frame-relay; # Use Frame Relay encapsulation on the CE router.
unit 0 {
encapsulation frame-relay;
point-to-point;
dlci 512;
family inet {
address 10.10.0.1/30;
}
}
}
ルーターPE1で、論理インターフェイスでATM VC多重化CCCカプセル化を使用して、ATM2 IQベースのCE1向けインターフェイスat-1/1/0を設定します。また、 階層レベルで対応するレイヤー 2 回線モード[edit chassis]を有効にします。この場合、FPC1.のPIC1 でAAL5モードを設定する必要があります。 ATM2 IQ ベースのレイヤー 2 回線を設定すると、CLP ビットと EFCI ビットがデフォルトで制御ワードにマップされます。
次に、物理インターフェイスと論理インターフェイスの両方で、フレームリレーCCCカプセル化を使用してフレームリレーインターフェイスso-1/1/1を設定します。階層レベルで ステートメントと translate-fecn-and-becn translate-discard-eligible [edit interfaces so-fpc/pic/port unit unit-number family ccc] ステートメントを使用して、DE、FECN、および BECN ビットを制御ワードにマップします。
階層レベルで ステートメント[edit protocols]を設定してl2circuit、レイヤー2 回線を確立します。レイヤー 2 回線設定には、リモート PE ネイバーの IP アドレス(通常はネイバーのループバック アドレス)、CE ルーターに接続されたインターフェイス、および各 VC の仮想サーキット識別子を含めることを忘れないでください。この場合、ATM AAL5 トラフィック用に 1 つの VC を確立し、フレームリレー トラフィック用に 2 つ目の VC を確立します。次に、MPLS、LDP、IGP(OSPF など)を設定して、レイヤー 2 回線のシグナリングを有効にします。ATMおよびフレームリレートラフィック用に、ルーターPE2 に直接送信されるATMトラフィック用のLSP1と、ルーターPE2 に進む前にルーターP0 を通過するフレームリレートラフィック用のLSP2の2つのLSPが確立されています。
最後に、ATMとフレームリレーレイヤー2 回線のトラフィックを分離するためのコミュニティを設定します。コミュニティ goldをATM VCに、 silver コミュニティをフレームリレーVCに割り当てます。コミュニティに数値を与え、コミュニティを特定のLSPに一致させるルーティングポリシーを設定することを忘れないでください。このポリシーは、 export 階層レベルで転送テーブルの [edit routing-options] ポリシーとして適用されます。
ルーターPE1
[edit]
chassis {
fpc 1 {
pic 1 {
atm-l2circuit-mode {
aal5; # This dedicates FPC 1 PIC 1 to AAL5 mode.
}
}
}
}
interfaces {
at-1/1/0 {
description "to CE1 at-0/0/2";
atm-options {
pic-type atm2; # Layer 2 circuits are compatible with
vpi 0; # ATM2 IQ interfaces.
}
unit 0 {
encapsulation atm-ccc-vc-mux; # CLP/EFCI bits are mapped to control word.
vci 0.32;
}
}
so-0/1/0 {
description "to P0 so-0/0/0";
unit 0 {
family inet {
address 192.168.27.17/30;
}
family mpls; # Include the MPLS family on core-facing interfaces.
}
}
so-1/1/0 {
description "to PE2 so-1/0/1";
unit 0 {
family inet {
address 192.168.27.10/30;
}
family mpls; # Include the MPLS family on core-facing interfaces.
}
}
so-1/1/1 {
description "to CE3 so-0/0/1";
dce;
encapsulation frame-relay-ccc;
unit 0 {
encapsulation frame-relay-ccc;
point-to-point;
dlci 512;
family ccc {
translate-fecn-and-becn; # Option to map FECN/BECN bits to control word.
translate-discard-eligible; # Option to map DE bit to control word.
}
}
}
lo0 {
unit 0 {
family inet {
address 10.255.17.2/32;
}
}
}
}
routing-options {
forwarding-table {
export layer2communities; # This applies communities to the Layer 2 circuits.
}
}
protocols {
mpls {
label-switched-path lsp1 { # ATM LSP 1 goes directly to PE2.
to 10.255.17.4;
primary direct;
}
label-switched-path lsp2 { # Frame Relay LSP 2 goes through P0.
to 10.255.17.4;
primary thruP0;
}
path direct {
192.168.27.9 strict;
}
path thruP0 {
192.168.27.18 strict;
192.168.27.25 strict;
}
interface so-0/0/1.0;
interface so-1/1/0.0;
}
ospf {
traffic-engineering;
area 0.0.0.0 {
interface so-0/0/1.0;
interface so-1/1/0.0;
interface lo0.0;
}
}
ldp { # LDP is required as the signaling protocol for Layer 2 circuits.
interface so-0/0/1.0;
interface so-1/1/0.0;
interface lo0.0;
}
l2circuit {
neighbor 10.255.17.4 {# This points to the loopback of the PE neighbor.
interface at-1/1/0.32 { # Here you include the local CE-facing interface.
virtual-circuit-id 1; # Be sure this ID matches the ID of your PE neighbor.
community gold;# Assigns the ATM Layer 2 circuit to the gold community.
}
}
neighbor 10.255.17.4 {# This points to the loopback of the PE neighbor.
interface so-1/1/1.512 { # Here you include the local CE-facing interface.
virtual-circuit-id 2; # Be sure this ID matches the ID of your PE neighbor.
community silver; # Assigns the Frame Relay Layer 2 circuit to silver.
}
}
}
}
policy-options {
policy-statement layer2communities { # Here you map the communities to LSPs.
term 10 {
from community gold; # Apply community gold to LSP 1.
then {
install-nexthop lsp lsp1;
accept;
}
}
term 20 {
from community silver; # Apply community silver to LSP 2.
then {
install-nexthop lsp lsp2;
accept;
}
}
}
community gold members 103:1; # Assign numerical value to community gold.
community silver members 103:2; # Assign numerical value to community silver.
}
ルーターP0では、PEルーターに接続されたインターフェイスでLDP、MPLS、およびOSPFを設定します。コアルーターは、イングレスPRルーターからエグレスPEルーターへのレイヤー2 トラフィックをトンネリングするために必要なMPLSバックボーンを提供します。フレームリレー用の LSP 2 のみがルーター P0 を通過します。
ルーターP0
[edit]
interfaces {
so-1/1/1 {
description "to PE1 so-0/0/1";
unit 0 {
family inet {
address 192.168.27.18/30;
}
family mpls; # Include the MPLS family on core interfaces.
}
}
so-1/1/2 {
description "to PE2 so-0/1/1";
unit 0 {
family inet {
address 192.168.27.26/30;
}
family mpls; # Include the MPLS family on core interfaces.
}
}
lo0 {
unit 0 {
family inet {
address 10.255.17.3/32;
}
}
}
}
protocols {
mpls {
interface so-1/1/1.0;
interface so-1/1/2.0;
}
ospf {
traffic-engineering;
area 0.0.0.0 {
interface so-1/1/1.0;
interface so-1/1/2.0;
}
}
ldp {# LDP is required as the signaling protocol for Layer 2 circuits.
interface so-1/1/1.0;
interface so-1/1/2.0;
}
}
ルーターPE2で、以前にルーターPE1で設定されたステートメントと一致するステートメントを設定して、レイヤー2 回線を完成させます。
階層レベルで ステートメント[edit protocols]を設定してl2circuit、レイヤー2 回線を確立します。レイヤー 2 回線設定には、リモート PE ネイバーの IP アドレス(通常はネイバーのループバック アドレス)、CE ルーターに接続されたインターフェイス、および各 VC の仮想サーキット識別子を含めることを忘れないでください。この場合、ATM AAL5 トラフィック用に 1 つの VC を確立し、フレームリレー トラフィック用に 2 つ目の VC を確立します。次に、MPLS、LDP、IGP(OSPF など)を設定して、レイヤー 2 回線のシグナリングを有効にします。ATMおよびフレームリレートラフィック用に、ルーターPE2 に直接送信されるATMトラフィック用のLSP1と、ルーターPE2に進む前にルーターP0 を通過するフレームリレートラフィック用のLSP2の2つのLSPが確立されています。
最後に、ATMとフレームリレーレイヤー2 回線のトラフィックを分離するためのコミュニティを設定します。ATM VC にはコミュニティ gold があり、フレームリレー VC にはコミュニティ silverがあります。コミュニティに数値を与え、コミュニティを特定のLSPに一致させるルーティングポリシーを設定することを忘れないでください。このポリシーは、 export 階層レベルで転送テーブルの [edit routing-options] ポリシーとして適用されます。
ルーターPE2
[edit]
chassis {
fpc 1 {
pic 0 {
atm-l2circuit-mode {
aal5; # This dedicates FPC 1 PIC 0 to AAL5 mode.
}
}
}
}
interfaces {
at-1/0/1 {
description "to CE2 at-1/1/2";
atm-options {
pic-type atm2; # Layer 2 circuits are compatible with
vpi 0; # ATM2 IQ interfaces.
}
unit 0 {
encapsulation atm-ccc-vc-mux; # CLP and EFCI appear in the control word.
vci 0.32;
}
}
so-0/1/1 {
description "to P0 so-1/1/2";
unit 0 {
family inet {
address 192.168.27.25/30;
}
family mpls; # Include the MPLS family on core-facing interfaces.
}
}
so-1/0/1 {
description "to PE1 so-1/1/0";
unit 0 {
family inet {
address 192.168.27.9/30;
}
family mpls; # Include the MPLS family on core-facing interfaces.
}
}
so-1/1/1 {
description "to CE4 so-1/1/2";
dce;
encapsulation frame-relay-ccc;
unit 0 {
encapsulation frame-relay-ccc;
point-to-point;
dlci 512;
family ccc {
translate-fecn-and-becn; # Option to map FECN/BECN bits to control word.
translate-discard-eligible; # Option to map DE bit to control word.
}
}
}
lo0 {
unit 0 {
family inet {
address 10.255.17.4/32;
}
}
}
}
routing-options {
forwarding-table {
export layer2communities; # This maps communities to the Layer 2 circuits.
}
}
protocols {
mpls {
label-switched-path lsp1 { # ATM LSP 1 goes directly to Router PE2.
to 10.255.17.2;
primary direct;
}
label-switched-path lsp2 { # Frame Relay LSP 2 goes through Router P0.
to 10.255.17.2;
primary thruP0;
}
path direct {
192.168.27.10 strict;
}
path thruP0 {
192.168.27.26 strict;
192.168.27.17 strict;
}
interface so-0/1/1.0;
interface so-1/0/1.0;
}
ospf {
traffic-engineering;
area 0.0.0.0 {
interface so-0/1/1.0;
interface so-1/0/1.0;
interface lo0.0;
}
}
ldp { # LDP is required as the signaling protocol for Layer 2 circuits.
interface so-0/1/1.0;
interface so-1/0/1.0;
interface lo0.0;
}
l2circuit {
neighbor 10.255.17.2 {# This points to the loopback of the PE neighbor.
interface at-1/0/1.32 { # Here you include the local CE-facing interface.
virtual-circuit-id 1; # Be sure this ID matches the ID of your PE neighbor.
community gold;# Assigns the ATM Layer 2 circuit to the gold community.
}
}
neighbor 10.255.17.2 {# This points to the loopback of the PE neighbor.
interface so-1/1/1.512 { # Here you include the local CE-facing interface.
virtual-circuit-id 2; # Be sure this ID matches the ID of your PE neighbor.
community silver; # Assigns the Frame Relay Layer 2 circuit to silver.
}
}
}
}
policy-options {
policy-statement layer2communities { # Here you map communities to LSPs.
term 10 {
from community gold; # Apply community gold to LSP 1.
then {
install-nexthop lsp lsp1;
accept;
}
}
term 20 {
from community silver; # Apply community silver to LSP 2.
then {
install-nexthop lsp lsp2;
accept;
}
}
}
community gold members 103:1; # Assign numerical value to community gold.
community silver members 103:2; # Assign numerical value to community silver.
}
ルーターCE2 で、ATMトラフィックを処理できるようにATM2 IQインターフェイスを設定します。インターフェイス at-1/0/1 は AAL5 トラフィックを処理します。
ルーターCE2
[edit]
interfaces {
at-1/1/2 {
description "to PE2 at-1/0/1";
atm-options {
pic-type atm2; # Layer 2 circuits are compatible with
vpi 0; # ATM2 IQ interfaces.
}
unit 0 {
encapsulation atm-vc-mux; # Use ATM VC MUX encapsulation on the CE.
point-to-point;
vci 0.32;
family inet {
address 10.0.0.2/30;
}
}
}
}
ルーターCE4 で、でSONET/SDHインターフェイス so-1/1/2 を設定し、フレームリレートラフィックを処理します。
ルーターCE3
[edit]
interfaces {
so-1/1/2 {
description “ to PE2 so-1/1/1”;
encapsulation frame-relay-ccc; # Use Frame Relay encapsulation on the CE.
unit 0 {
encapsulation frame-relay-ccc;
point-to-point;
dlci 512;
family inet {
address 10.10.0.2/30;
}
}
}
}
機能の検証
トラフィック制御されたレイヤー 2 回線の適切な動作を確認するには、次のコマンドを使用します。
show route table mpls.0 detail
ルーターPE1では、ATMトラフィックが、LSP 1 の値103:1を持ち、LSP 1 に関連付けられているコミュニティに属しているgoldことがわかります。同様に、フレームリレートラフィックは、LSP 2 の値103:2を持ち、LSP 2 に関連付けられているコミュニティの一部ですsilver。
user@PE1> show route table mpls.0 detail
mpls.0: 2 destinations, 2 routes (2 active, 0 holddown, 0 hidden)
at-1/1/0.32 (1 entry, 1 announced)
*L2CKT Preference: 7
Next hop: 192.168.27.9 via so-1/1/0.0 weight 1, selected
Label-switched-path lsp1
Label operation: Push 100032 Offset: -4
Next hop: via so-0/0/1.0 weight 1
Label-switched-path lsp2
Label operation: Push 100032 Offset: -4
Protocol next hop: 10.255.17.4
Push 100032 Offset: -4
Indirect next hop: 8576bd0 300
State: <Active Int>
Age: 7:18
Task: Common L2 VC
Announcement bits (2): 0-KRT 1-Common L2 VC
AS path: I
Communities: 103:1 # This is the gold community.
so-1/1/1.512 (1 entry, 1 announced)
*L2CKT Preference: 7
Next hop: 192.168.27.9 via so-1/1/0.0 weight 1
Label-switched-path lsp1
Label operation: Push 100048 Offset: -4
Next hop: via so-0/0/1.0 weight 1, selected
Label-switched-path lsp2
Label operation: Push 100048 Offset: -4
Protocol next hop: 10.255.17.4
Push 100048 Offset: -4
Indirect next hop: 860f1f8 293
State: <Active Int>
Age: 5:15
Task: Common L2 VC
Announcement bits (2): 0-KRT 1-Common L2 VC
AS path: I
Communities: 103:2 # This is the silver community.
