レイヤー2冗長性設計上の考慮事項

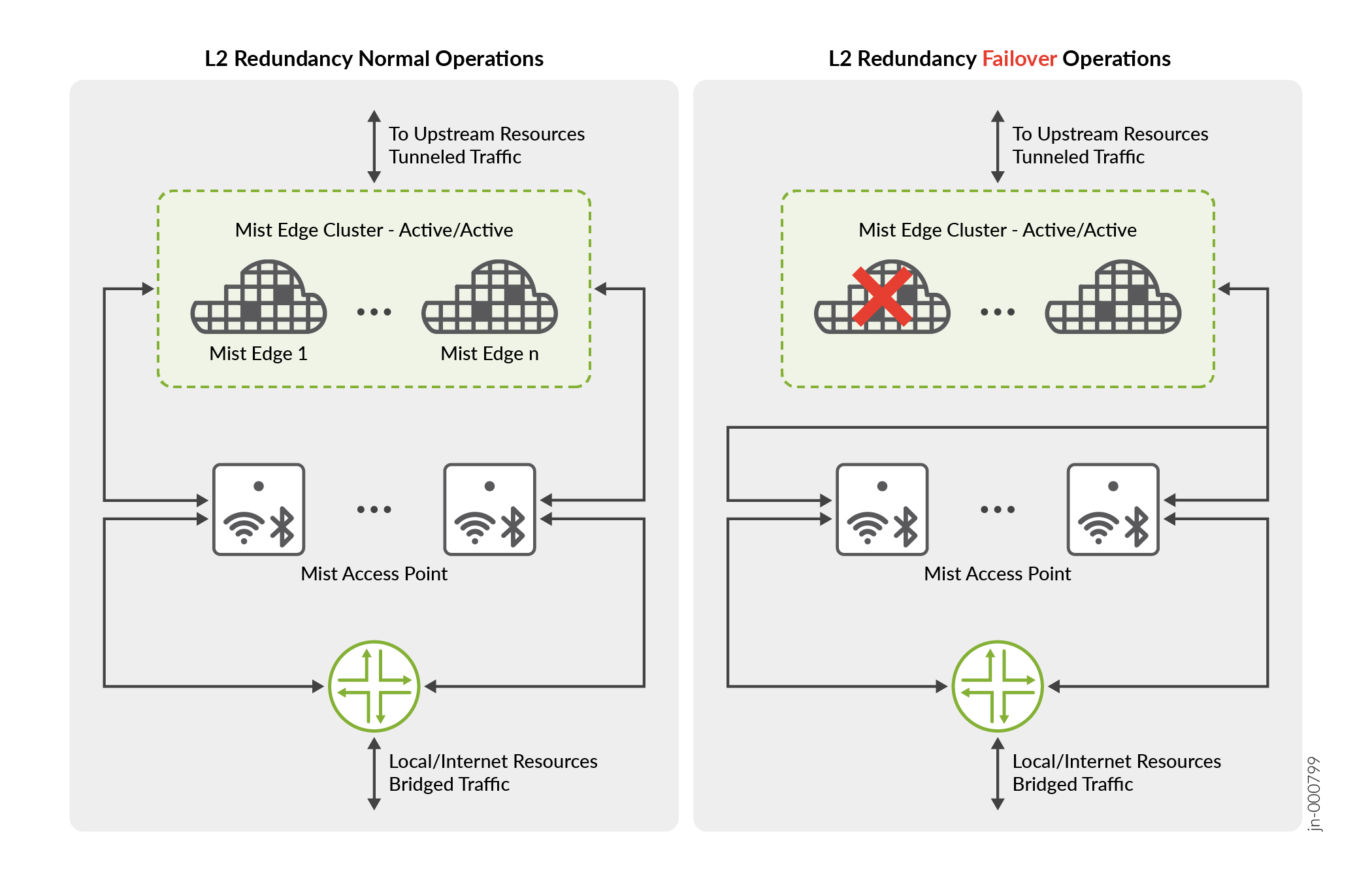

複数のサイトに配置されたAPは、同じクラスタに属するJuniper Mistエッジデバイスへのトンネルを終端できます。Juniper Mist トンネル構成によって、AP がトンネル終端を実行するプライマリ クラスタが決まります。レイヤー 2 の冗長性を確保するには、クラスタが最低 2 台の Juniper Mist Edge デバイスで構成されている必要があります。この配置により、堅牢なネットワークカバレッジが提供され、システム全体の信頼性が向上します。さらに、クラスタ内のJuniper Mistエッジの数に関係なく、すべてのエッジがアクティブになり、エッジ間の AP トンネルのロード バランシングが保証されます。Juniper Mistクラウドは、トンネル終端のためにJuniper MistエッジデバイスのリストをAPに送信します。各APは、Juniper Mistエッジデバイスの順序が異なるリストを受信します。この順序によって、各 AP の優先Juniper Mist Edge デバイスが決まります。次の図は、レイヤー 2 冗長展開におけるレイヤー 2 冗長性の通常の操作とフェールオーバー操作を示しています。

複数の Juniper Mist Edge デバイスがネットワーク内の同じレイヤー 2 セグメントに存在する場合、以下を実行することをお勧めします。

• アクティブ/アクティブ モードで、Juniper Mist Edge デバイスを同じクラスタに追加します。

• Edge のトンネル総数の 80% の容量を設計しJuniper Mistフェイルオーバーのための追加の容量を維持します。

  たとえば、最大5,000のAPトンネルをサポートするME-X5-M SKUの場合、4,000のAPトンネル(トンネルの最大数の80%)を計画します。

• 複数の Juniper Mist Edge デバイスがネットワークから切断された場合にのみ、トンネル サービスを一時的にオーバーサブスクライブします。

複数のサイトが、複数の Juniper Mist Edge デバイスを持つクラスタにトラフィックをトンネリングする場合、サイト内からの AP は、異なるエッジ デバイスでトンネルを終端することがあります。この動作は最適なロードバランシングを実現するため、デフォルトで推奨される動作です。ただし、Juniper Mist ポータルの [Juniper Mist クラスタ ( Clusters)] で [トンネル ホストの選択 (Tunnel Host Selection )] を構成することで、特定のサイトからのトラフィックをトンネリングして同じ Mist Edge で終端させることができます。以下を選択できます。

• [シャッフル(Shuffle)]:デフォルトのオプション。

• サイトごとのシャッフル—単一サイト上のAPを設定し、クラスタ内の同じエッジデバイスで終端します。このオプションを選択する場合は、最大の AP サイトに基づいてエッジ デバイスの容量を計画することを忘れないでください。

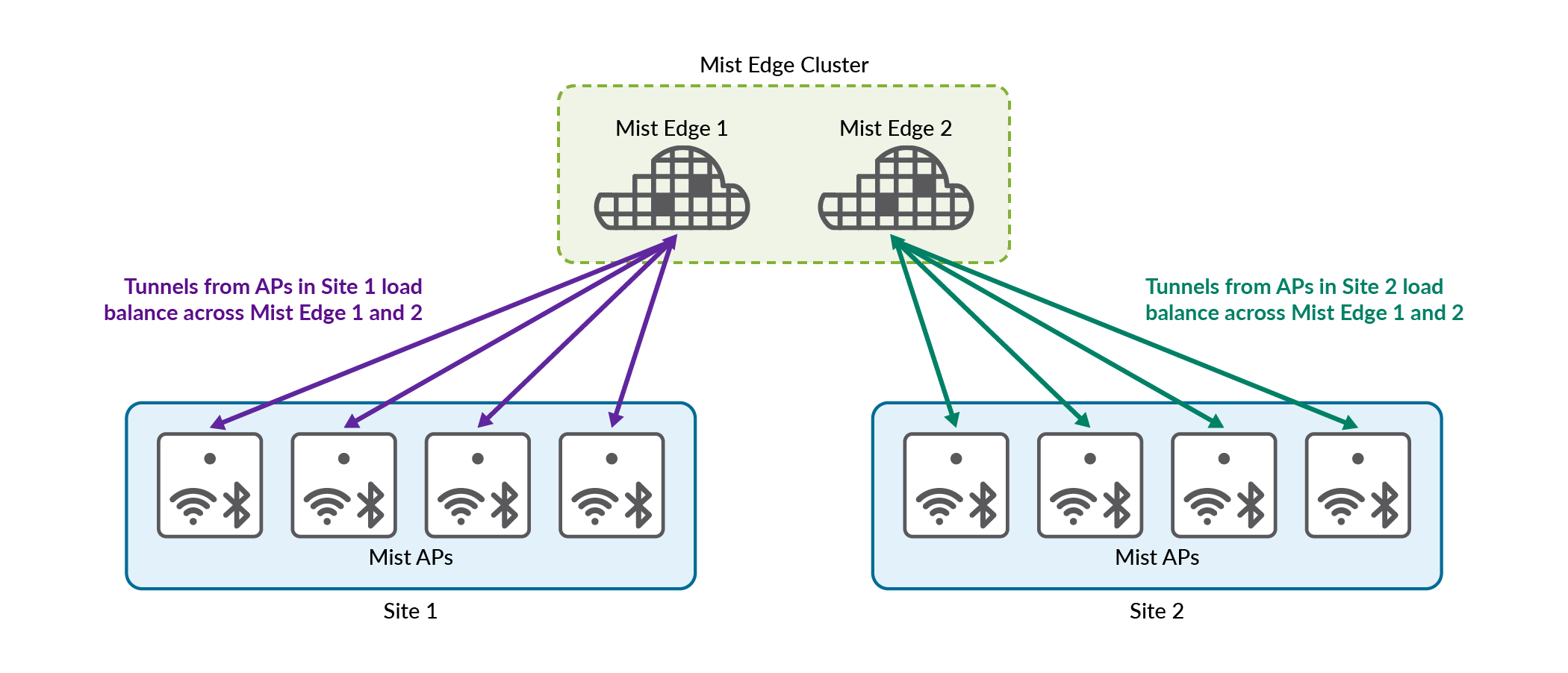

図 1 は、[ シャッフル ] オプションを選択した場合のキャンパス展開でのトンネル選択を示しています。

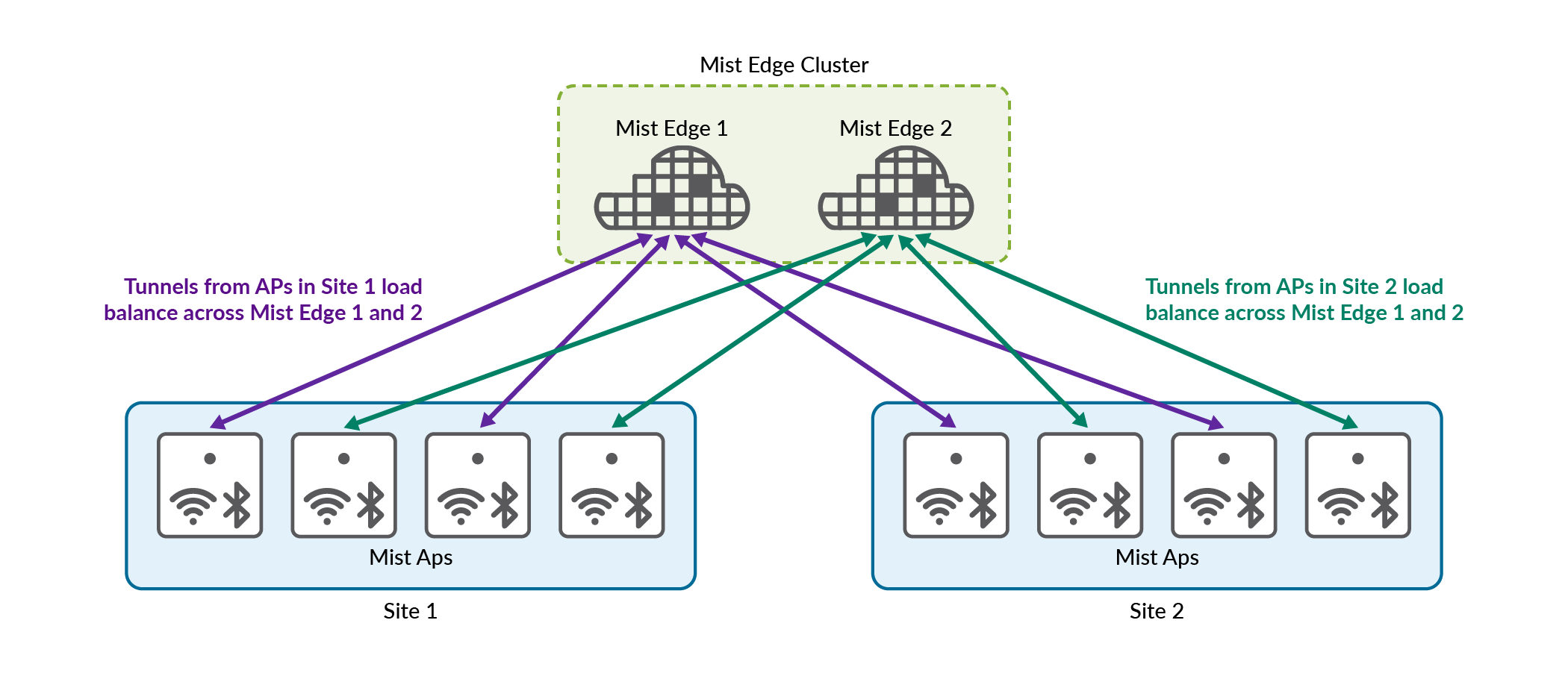

図 2 は、[ サイトごとにシャッフル] を選択した場合のキャンパス展開でのトンネル選択を示しています。
