ソリューションアーキテクチャ
このソリューションでは、従来のメトロリングアーキテクチャとマルチインスタンスISIS、フレックスアルゴプレフィックスメトリック(FAPM)を、ドメイン間トランスポートクラスを活用したメトロファブリックを備えたセグメントルーティングMPLSと、エンドツーエンドのマルチドメインサービスマッピングを備えたAS間BGPクラスフルトランスポートに統合することができます。

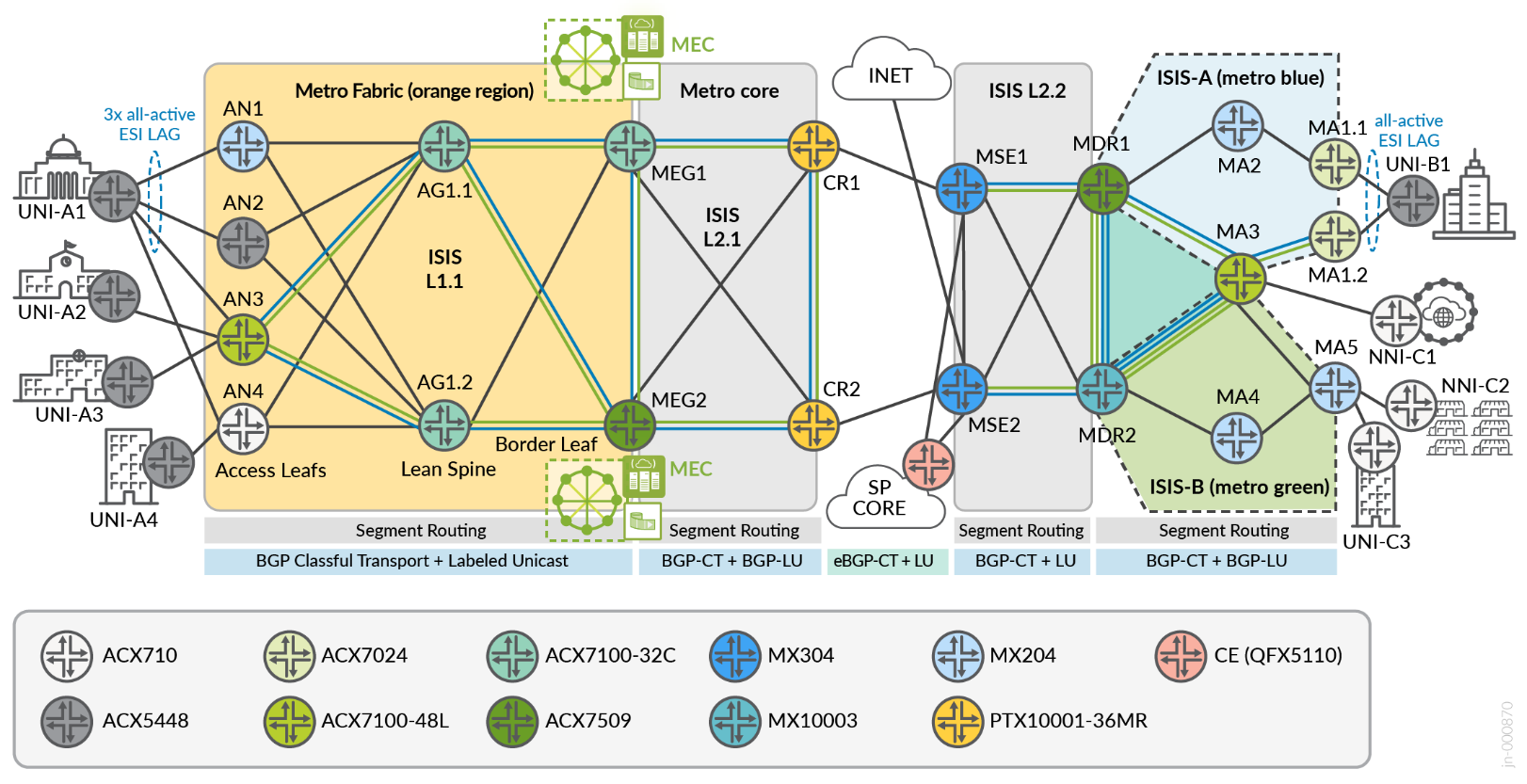

ソリューション インフラストラクチャは、メトロ ファブリックとメトロ マルチリング トポロジーの 2 つの主要なセグメントに分けることができます。エンドツーエンドのトポロジーでは、SR-MPLS とフレックスアルゴを使用します。次のセクションでは、両方のアーキテクチャに共通するコンポーネントについて説明します。
フレックスアルゴ128には、任意の グリーン 遅延メトリックが含まれます
フレックスアルゴ129には、任意の BLUE TEメトリックが含まれます
トランスポートクラス4000はGOLDにマッピングされます
トランスポートクラス6000はブロンズにマッピングされます
| トポロジーの定義 | 役割 | デバイス |
|---|---|---|
| アクセスリーフ | ひとつの | ACX7100-48L(DUT)、ACX710、ACX5448、MX204 |
| リーンスパイン | AG1 | ACX7100-32C |
| リーンエッジボーダーリーフ | メグ | メトロエッジゲートウェイ:ACX7509(DUT)、ACX7100-32C(DUT) |
| コア | ティッカー | PTX10001-36MR |
| マルチサービスエッジ | ティッカー | MX304(DUT) |
| メトロ分散ルーター | ティッカー | MX10003、ACX7509(DUT) |
| メトロアクセスノード | マー | ACX7024(DUT)、ACX7100-48L(DUT)、MX204 |
アクセスノードとしてACX7024、ACX7100-48L、およびMX204を組み込んだ、次世代のシームレスセグメントルーティングトランスポートインフラストラクチャに基づくE-Line/E-LAN/E-ACCESSメトロサービスのソリューション。クラウドコンピューティングコンプレックスへの接続オプションを提供するリーンエッジソリューションとしてのACX7100-32CおよびACX7509プラットフォーム。MX304マルチサービスエッジ(MSE)は、複雑なサービス、終端、および他のネットワークセグメントやインターネットピアリングとの相互接続をサポートします。
ポートベース(EPL)およびVLANベース(EVPL)IEEE 802.1q/QinQベースのEVCの接続オプションにより、EVPN-VPWS/FXC/EVPN-ELANなどのエンドツーエンドのアクティブ/アクティブ高可用性サービスをサポートし、マルチサイトVPLS、ホットスタンバイL2Circuit、L2VPN、インターネットアクセス付きL3VPNなどの従来のVPNサービスと共存します。従来の静的PWは、L2 Q-in-Q接続にAnycast-SIDを利用するエニーキャストフローティングPWソリューションに移行されます。ほとんどのレイヤー2サービスには、E-OAMパフォーマンス監視が含まれています。
アンダーレイ属性
含まれている共通のアンダーレイは、ラベル付き ISIS を持つセグメント ルーティング MPLS です。TI-LFA は、ノード保護が利用できなくなった場合にリンク保護への移行を可能にする、ルーズ モードによる保護メカニズムです。
SR-MPLS デザインには次のような特徴があります。
- すべてのデバイスでISIS(L1またはL2)が有効。
- L-ISISリンクを介したBFD。
- 追加のISISチューニングには次の属性が含まれますが、安定性を確保するためにネットワーク展開に合わせて適切に設定する必要があります。
- ISISリンク状態のPDU間隔を10ms(デフォルトは100ms)に改善し、
- ISISの最大helloサイズは、インターフェイスISO MTU設定に基づいて9106に増加し、MTUの問題を特定するのに役立ちます。
- SPFオプションは、ネットワークの不安定性を防ぐために範囲内で調整されます。
- 一貫したSRGBラベル範囲は16000〜24000です。以前のJunos OS実装では、SRGBはIGP階層の下に設定されています。これはまだサポートされています。SRGBはMPLS設定階層の下で便利に設定され、他のラベル範囲設定と一貫性があります。
- TI-LFA は、リンクとノードの両方の保護を提供し、バックアップ パスの最大ラベルは 3 に設定されています。
- マイクロループ回避は、すべてのデバイスで有効になっています。
ISISは、ソリューションアーキテクチャに使用されるIGPです。JVDには、計算されたパスに対してアプリケーション固有のリンク属性(ASLA)リンクアフィニティ制約を使用した3つのIGPメトリックの組み合わせが含まれています。
- ベストエフォートとして参照される、色なしパス(BGP-LU)のIGPメトリック。
- トランスポート クラス ブロンズ(BGP-CT)の TE メトリック
- トランスポートクラスゴールド(BGP-CT)の静的遅延メトリック。
柔軟なアルゴリズム
フレキシブル アルゴリズムは RFC9350 によって承認されており、TI-LFA などの高度な保護メカニズムをサポートしながら、コントローラレスの軽量トラフィック エンジニアリング ソリューションを実現します。TLVアドバタイズメントは、IGPで計算された最適パスに使用される計算タイプ、メトリックタイプ、優先度、およびリンク制約のセットの主要な属性を記述します。これらの値の合体によって、柔軟なアルゴリズム定義 (FAD) が定義されます。
セグメントルーティングのプレフィックスSIDは、Flex-Algo識別子に関連付けられ、参加ノード間の計算されたパスを表します。さまざまな制約やメトリックタイプを活用することで、ネットワークを介して色付きのパスを形成し、複数の抽象化レイヤーを作成できます。
JVD では、すべてのノードがフレックスアルゴに参加するため、SR アルゴリズムのサブ TLV ノード機能をアドバタイズする必要があります。FAD サブ TLV アナウンスは、すべてのルーターで必要なわけではありません。競合解決を回避するためのベスト プラクティスとして、JVD での FAD アナウンスはボーダー ノード (ABR/ASBR) のみに制限されます。両方の ABR は、FAD をアドバタイズするように設定する必要があります。どちらのサブTLVもレベル範囲を持つため、後述のリージョン間属性を共有するための追加のメカニズムがなければ、IGP境界を越えてアドバタイズされることはありません。
いくつかの改訂草案の後、フレックスアルゴRFCは2023年に完成しました。しかし、このリードアップは、特にリンクアフィニティ属性を中心に、レガシー(RFC5305セクション3.1)、Common ASLA(RFC8919セクション6.3.1)、そして最後にFlex-Algo ASLA(RFC9350)で3つの順列が出現した、標準の変化の状況を作り出しました。
Metro EBS JVD では、フレックスアルゴの実装には、アプリケーション固有のリンク属性を使用するために RFC9350 で指定された最新のリンク属性定義が含まれています。ISISの場合は RFC8919 (OSPFの場合はRFC8920)で定義されているリンク属性には、TEメトリック、管理グループ、およびリンク遅延が含まれます。Junos OS/Junos OS EvolvedはL-Flagをサポートしており、レガシー属性との下位互換性を確保できます。またデフォルトの動作により、Flex-Algo ASLAからCommon ASLA、そして最終的にはレガシーTE属性へのフォールバックが可能になります。JVDでは、レガシー広告は ストリクトSLAベースのフレックスアルゴリズム ノブで無効になりますが、ソリューションの要件ではありません。
最後の考慮事項は、各 Flex-Algo が独自のパスを計算する際の IGP のスケールです。JVDでは、遅延メトリックを使用したゴールド(128)、TEメトリックを使用したブロンズ(129)、IGPメトリックを使用したベストエフォート(inet.3)の3つのパスを2つのアルゴで定義しています。
トランスポートクラス
トランスポートクラスは、トランスポートトンネルの作成に使用される共通の制約属性のセットを定義します。トランスポートクラスは、RSVP や SR-TE などのさまざまなアンダーレイプロトコルに関連付けることができます。JVDでは、トランスポートクラスはISIS Flex-Algoを使用して、同じ物理インフラストラクチャ上にネットワーク抽象化の複数のレイヤーを作成します。その後、サービスはカラートランスポートにマッピングされ、インテリジェントなトラフィックステアリングのためのシンプルな方法が可能になります。
クラスフルトランスポートの最新の実装では、トランスポートクラストンネルにマッピングされたサービスを、必要に応じてトンネル階層間を移行またはフォールバックするように設定できます。解決スキーム属性は、検討するネクストホップ解決テーブルを制御します。
JVDには、2つのスタイルの解決スキームフォールバック方法論が含まれています。
- フォールバックなし:この方法では、トラフィックが適切なカラーにマッピングされます。そうでない場合、トラフィックは破棄されます。
- カスケード - これは、ブロンズへのゴールド パスと Inet.3 へのブロンズ パスのフォールバックを可能にするため、検証済みの推奨ソリューションです(ベスト エフォート)。
BGP ルーティング ポリシー
BGPルーティングポリシーは、発信元のネットワークセグメントに基づいてすべてのルートにタグを付け、ターゲットを絞った再配布を可能にし、ループを防止し、トラブルシューティングを簡素化します。ループを防止するために、各リージョンのボーダーノードは、ローカルリージョンコミュニティに一致するルートのみをエクスポートし、ピアリージョンコミュニティに一致するルートを拒否します。障害検出機能を向上させるため、すべての BGP セッションで 300 ミリ秒の検出タイマーを使用して BFD が設定されています。BFDタイマーは、ネットワークパフォーマンス、安定性、デバイスの機能に基づいて調整する必要があります。
BGPベストプラクティスは、必要に応じて適用され、次のようなものが含まれます。
- BGP パス選択外部ルータ ID は、EBGP パス間のアクティブ パスの決定に常にルーター ID を使用するようにパス選択アルゴリズムを変更し、BGP の動作の一貫性を高めます。
- BGPホールドタイム(デフォルトは90秒)が10秒に短縮されます。
- BGP ホールドタイムが 20 秒未満の場合、ルーティング エンジン CPU のワークロードが増加するため、高精度タイマーを設定する必要があります。高精度タイマーは、BGP 計算専用のカーネルスレッドを有効にして、スケジューラのスリップがあってもキープアライブが存続できるようにします。これにより、ホールドタイムの期限切れによるBGPセッションフラップを防ぐことができます。
- bgp-error-tolerance を使用すると、メモリに格納される不正な形式の非表示ルートを 1000 に制限し、不正な形式の BGP アップデート メッセージのロギングを 300 秒間抑制するなど、追加のデフォルトのエラー処理メカニズムが有効になります。
- BGPの最大セグメントサイズtcp-mssは、コンバージェンスを加速するために、デフォルトの500バイトから最大4096バイトに増加しました。
コンバージェンスを向上させるために、プレフィックスラベル単位に加え、EBGP-LUおよびBGP-CTパスに対してPEリンク保護が有効になっています。これはスケーリングの問題になる可能性がありますが、トランスポートのみのセグメントの場合、通常、ルートスケールは管理可能です。BGP-CTトランスポートファミリーはデフォルトでこの動作を有効にするため、ラベル付きユニキャストのみがプレフィックスラベル単位で設定されます。
BGP ルート リフレクタ
ファブリックおよびマルチリングリージョンでは、アクセスノードクライアントに冗長BGPルートリフレクタを使用する必要があります。同一リージョン内のアクセス ノード間のファブリック内およびリング間通信を最適化するため、VPN ファミリーのマルチプロトコル BGP にはネクストホップ セルフ オプションは含まれません。コンバージェンスを最大化するために、一意のクラスタ ID が使用されます。ファブリック内でのローカル到達可能性の一般的な方法として、アクセスセグメントループバックアドレスはISISによってのみ到達可能であり、BGPにリークされることはありません。BGP が学習するのはリモート ループバックだけです。
BGPルートリフレクタは、マルチプロトコルファミリーを有効にします。
- ラベル付きユニキャスト(BGP-LU)
- トランスポート(BGP-CT)
- inet-VPN(L3VPN)
- inet6-VPN(6vPE)
- L2VPN シグナリング(L2VPN、VPLS)
- EVPN(EVPN)
- ルートターゲット(RTF)
ルート ターゲット制約(RTC)が設定されているすべての場所に、RIB インストールのネクストホップ解決をバイパスするための追加のネクストホップ解決解決なし設定オプションが含まれています。この設定は、非転送RRのように、転送に使用されないルートに有効です。JVD ルート リフレクタは転送パスにありますが、RTF は厳密にはコントロール プレーン要素です。トポロジーをさらに最適化するために、advertise-default オプションを使用して、デフォルトのルートターゲットのみを PE クライアントに送信できます。論理的な用途は、注目のアクセスセグメントをサポートすることです。
メトロ ファブリック セグメントとメトロ マルチリング セグメントは、異なるルート リフレクタ戦略を展開します。ファブリックでは、メトロ エッジ ゲートウェイ(MEG)が、トランスポート ルートとサービス ルート(BGP-LU、BGP-CT、MP-BGP)の両方のアクセス ノード(AN)リフレクタとして機能します。マルチリングセグメントでは、メトロアクセスノード(MA)は、トランスポートリフレクタ(BGP-LU、BGP-CT)のみであるメトロディストリビューションルーター(MDR)とルートリフレクタクライアントとしてピアリングします。すべてのサービス(MP-BGP)は、マルチサービスエッジ(MSE)ルートリフレクタを活用します。
メトロリングアーキテクチャ

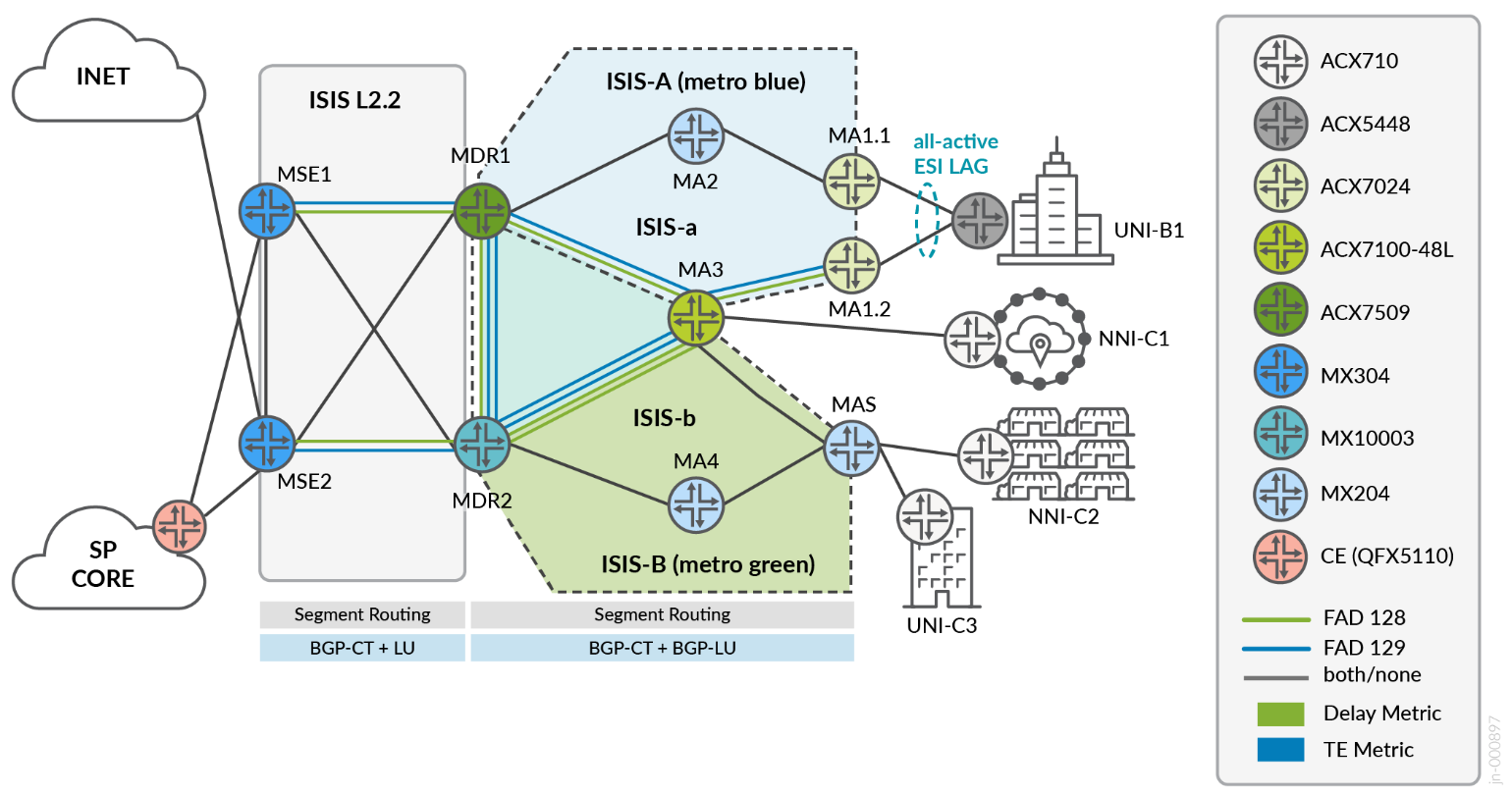

次のセクションでは、提案されたメトロリングアーキテクチャについて説明します。この設計は、マルチインスタンスISISを使用したマルチリングトポロジで構成され、前述の共通要素を継承しています。
メトロリングの主な機能
- マルチインスタンスISIS(青と緑のリング)。
- 複数のISISインスタンスにまたがるフレックスアルゴプレフィックスメトリック(FAPM)リークにより、リング間転送を最適化します。
- ドメイン内トランスポート クラス サービス マッピング。
- エニーキャスト-SIDを使用したEVPNフローティングPW(レガシーL2CKTからの移行)
- EVPN-ETREE、EVPN-FXC、EVPN-VPWS、EVPN-ELAN
- L2回線、L2VPN、BGP-VPLS。
- ローカルスイッチング(LSW)、EVPN-VPWS、L2Circuit
- L3VPNインターネットサービス
メトロリング地域から発信される主な共通BGPコミュニティには、以下のものがあります。
- CMループバック(63536:10000)
- CM-サービスエッジ(63536:10)
- CM-メトロリング(63536:20)
- CM-リージョンエッジ(63536:30)
- CM-TC-4000-GOLD(トランスポートターゲット:0:4000)
- CM-TC-6000-ブロンズ(トランスポートターゲット:0:6000)
- CM-inet-default (ターゲット:63536:11111)
- CM-L3VPN-PUB(ターゲット:63536:22222)
マルチインスタンスISIS

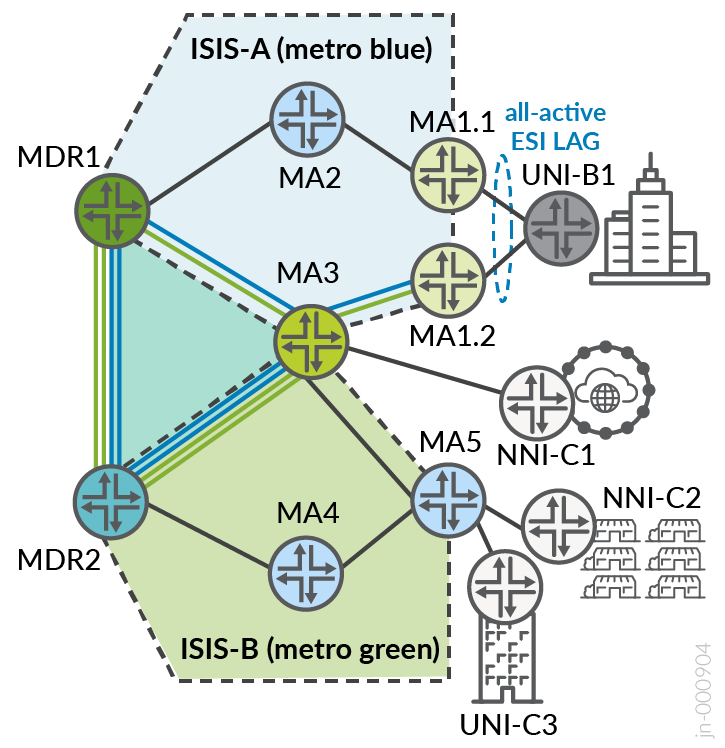

青と緑のリングはどちらも、レベル2のISISインスタンスと機能的に同一です。ほとんどのデバイスは、通常のグローバル階層で設定された単一のISISインスタンスを使用して動作します。複数のIGP領域に接続するデバイスは、複数のISISインスタンスで設定されます。これには、MDR1、MDR2、およびMA3が含まれます。MDR1とMDR2の間のリンクは共通のLAGを共有し、グローバル、メトロa、メトロb ISISインスタンス間でVLANごとに論理的に分割されます。MA3に向けたMDR1およびMDR2の間のインターフェイスも、共通の物理インターフェイスを介してVLANによって論理的に分割されます。他のすべてのリンクはドメイン固有であり、単一のIGPインスタンスにのみ存在します。
このアーキテクチャでは、共通のインターフェイスを共有する必要はありません。JVDは、これらの困難な接続シナリオをどのように達成できるかを示し、境界境界ポイントでのルートリークの決定的な姿勢を作成します。
リング間のインスタンス間ルート リークはすべて、MDR1 ノードと MDR2 ノードで行われます。MA3ではなくMDRでのみリークするロジックは、追加のリングによるネットワーク拡張を予測し、MA3があまり好ましくないリークポイントになることに起因する可能性があります。MDRは、地域のすべてのリングを可視化する理想的な境界点を提示します。ISISインスタンス間でリークされたルートには、ループを防ぐためにタグが付けられています。MDRは、すべてのリングアクセスノードのBGPトランスポートルートリフレクタ(BGP-LUおよびBGP-CT)として機能します(マルチプロトコルBGPはありません)。VPN サービスの場合、アクセス ノードは MSE ルート リフレクタで MP-BGP を使用してピアリングします。
グローバルISISエリアID 005間のISISインスタンスメトロa(001)とメトロb(002)へのリークは、BGPのみに制限されています。この時点で、BGP-LUとBGP-CTを使用したシームレスなSR-MPLSが活用されます。このソリューションは、共通の自律システムの一部であるIGPドメイン間でリークする可能性がありますが、ここでは、IGPをより小さなドメインに分割して、影響範囲を小さくする機能を提供します。
すべての ISIS インスタンスに同じシステム ID が使用され、一意の AREA ID は次のように含まれます。
- 0005 - グローバル インスタンス
- 0001 - メトロA インスタンス
- 0002 - メトロ B インスタンス
IPスキームでは、ルートの再配布とループの防止を容易にするために、次のように集約タグを提案します。
- 10.10.0.0/24–TAG2 5: グローバル
- 10.10.1.0/24–TAG2 1: メトロA
- 10.10.2.0/24–TAG2 2: メトロB
リング間フレックスアルゴプレフィックスリーク
Flex-Algo ドメイン間の手順は 、セクション 13.1 RFC9350で説明されています。フレックスアルゴプレフィックスメトリック(FAPM)は、プレフィックスの関連付けを行うサブTLVアドバタイズメントです。アプリケーション固有のリンク属性(ASLA)メトリックを持つフレックスアルゴはすべてのノードで定義され、フレックスアルゴ定義(FAT)はMDRボーダーノードによってのみアドバタイズされます。アプリケーション固有のリンク属性は、Flex-Algo Metric アドバタイズメント用の最新かつ標準化されたバージョンです。フレックスアルゴプレフィックスメトリック(FAPM)リークは、MDRを介してリング間で実行され、リング間のトラフィックフローを可能にし、リージョン内で最適化されます。
MSE1とMSE2は、すべてのリングノードの冗長ルートリフレクタとして機能し、BGP-LUとBGP-CTで強化されたAS間機能もサポートします。リング内およびリング間のトラフィック フローを最適化するため、VPN サービス(MP-BGP)は MSE でネクストホップ セルフを活用しません。LU/CTトランスポートルートでは、AS間の到達を容易にするためにネクストホップセルフが必須です。
SR-MPLSは、ネットワークを通過するグリーンパスとブルーパスを定義するASLAメトリックとトランスポートクラスを備えたFlex-Algoを使用して、アンダーレイとして選択されます。緑のパスはISIS遅延メトリックを使用し、青のパスはTEメトリックを使用します。IGPメトリックは、カラーに依存しないパスに使用されます。拡張して、カラー付きパスまたはカラーなしパスを検討することができます。ドメイン間でリークされたすべてのルートには共通のISISタグが与えられ、すでにこのタグを含むエクスポートされたルートはループを防ぐために拒否されます。
AS内BGPクラスフルトランスポートとラベル付きユニキャスト
同じ自律システム内のIGPドメイン間の通信には、いくつかの実行可能な戦略があります。JVDでは、各インスタンスがメトロリングエンティティを示すISISインスタンス間でプレフィックスをリークするために、FASTMを使用していくつかのバリエーションを提供します。集合的なマルチインスタンスISISドメインからグローバルISISドメイン(MDRセグメントとMSEセグメント間に存在する)に向けて、IGPリークを禁止し、ドメイン間ステッチングメカニズムとしてBGP-LUとBGP-CTのみを使用することを決定します。これにより、IGPの爆発半径が特定のエリア内に確実に収まります。
メトロファブリックアーキテクチャ
IPファブリックは、ハイパースケール事業者によってよく理解され、頻繁に導入されており、広帯域、耐障害性、事実上無制限のスケールアウト機能を約束します。メトロファブリックは議論の共通点ですが、一般的に明確な定義がありません。インフラストラクチャの配置は重要な考慮事項になります。IPファブリックは通常、データセンター環境内に構築され、関連するファイバートランスポートコストを実質的に無効にしますが、メトロは通常、物理的なコロケーション間の距離が長くなるため、光インターフェイスのコストが高くなる可能性があります。そのため、メトロファブリックの実装はサービスプロバイダーによって異なり、関連するトランスポートコストによって決まります。
Metro EBS JVDによって提案されたモデルは、単一の物理的な場所に含まれる、および/またはスパインアンドリーフメトロアクセスノードの場所をサポートする、費用効果の高いスケールアウトソリューションをサポートする柔軟性を備えたインフラストラクチャを検討します。一般的な意味では、私たちは選択したアンダーレイトランスポートとしてMPLSを使用して2ステージファブリックを展開します。

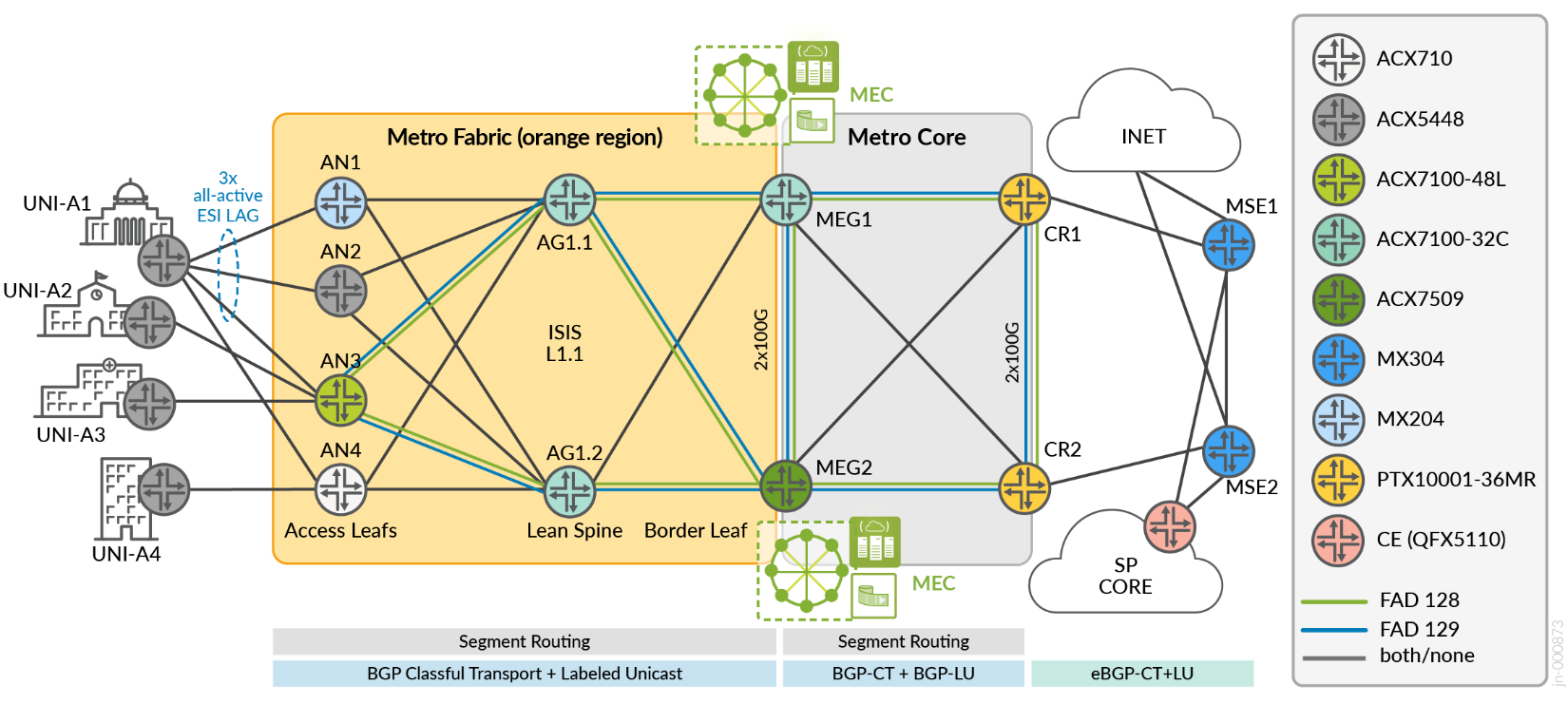

トポロジーでは、メトロファブリックはオレンジ色の領域を指します。メトロコアは灰色の領域です。
メトロファブリックの主な機能
- リーンエッジサービスアグリゲーション
- マルチアクセスエッジコンピューティング相互接続性を備えたメトロエッジゲートウェイ
- 2 ステージ MPLS ファブリック上で最適化された転送パス
- EVPN-FXC(認識 + 非認識)、EVPN-VPWS、EVPN-ELAN
- L2回線、L2VPN、BGP-VPLS
- 専用インターネットアクセス(DIA):L3VPN、EVPNタイプ5、EVPN IRB VGA
- 3つのPE間で全アクティブESI LAG負荷共有
- アクティブ/アクティブおよびホットスタンバイ サービス
- 論理インターフェイス ポリサー
メトロファブリック内のVPNフローを最適化するために、ルートリフレクタのペア(境界リーフノードMEG1/MEG2によってホストされる)が使用されます。スパイン内トラフィックがスパイン内に留まるようにするには、マルチプロトコルBGPファブリックサービスに対してネクストホップをセルフに設定することは避けなければなりません。リーンスパインノード(AG1.1、AG1.2)は、SR-MPLS設定のみでBGPフリーです。IGPドメインは、メトロファブリックアクセスネットワークのISISレベル1とメトロコアのレベル2で構成されています。すべてのメトロファブリックインフラストラクチャは、同じエリアIDを実装しています。
- 0000 - グローバル インスタンス
L1とL2 ISIS間のトラフィックリークは、IGP機械を使用して対応することができ、フレックスアルゴプレフィックスメトリック(FAPM)を使用したフレックスアルゴプレフィックスリーク、または明示的に制限され、選択したドメイン間プロトコルとしてBGPのみに依存するIGPリーク。
柔軟なアルゴリズム定義(FAT)は、MEG1 と MEG2 の位置にあるボーダーノードからのみアドバタイズされます。メトロリングのデザインと同様に、ゴールドとブロンズの2つのトランスポートクラスのみが作成されます。解決スキームにより、ゴールドパスが利用できず、ブロンズが「ベストエフォート」の色なしパスへのフェイルオーバーを有効にしている場合、ゴールドサービスはブロンズパスにフェイルオーバーをカスケードできます(inet.3)。カスタム解決スキームが設定されていない場合のデフォルトの動作は、すべてのトランスポートクラスが色なしパスにフェイルオーバーできるようにし、inet.3テーブルから解決することです。
メトロリングの設計と同様に、BGPコミュニティベースのルーティングを使用して、さまざまなドメイン間でルートをインポートおよびエクスポートする方法を制御します。メトロファブリック地域から発信される主な共通BGPコミュニティには、以下のものがあります。
- CMループバック(63535:10000)
- CM-メトロファブリック(63535:1)
- CMアクセスファブリック(63535:2)
- CM-地域-国境(63535:3)
- CM-TC-4000-GOLD(トランスポートターゲット:0:4000)
- CM-TC-6000-ブロンズ(トランスポートターゲット:0:6000)
- CM-inet-default (ターゲット:63536:11111)
- CM-L3VPN-PUB(ターゲット:63536:22222)
コアに面するインターフェイスのIPスキームは、集約タグで委任されます。
- 10.10.0.0/24 – タグ2 10: グローバル
オーバーレイ属性
以下のセクションでは、メトロ・イーサネット・ビジネス・サービス JVD に含まれるサービスの実装とユースケースについて説明します。これには、終了ポイントと、これらのサービスと MEF 定義との関係が含まれます。ただし、MEF の配置は、説明されているサービスを使用するための要件ではないことに注意してください。さまざまな顧客のユースケースをカバーするために複数の順列が含まれていますが、さらに多くのオプションが可能であり、サポートされています。
メトロEBSサービス提供モデル

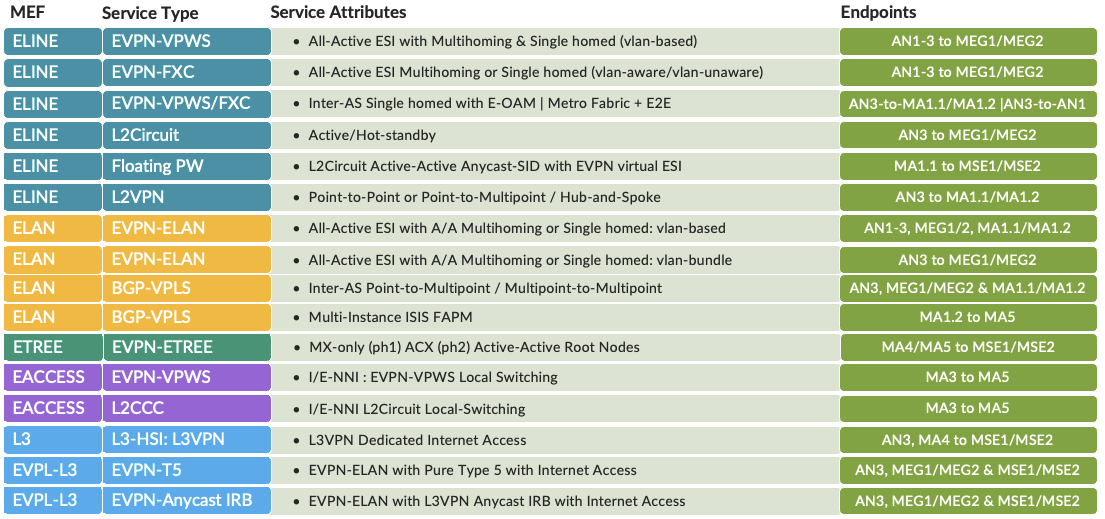

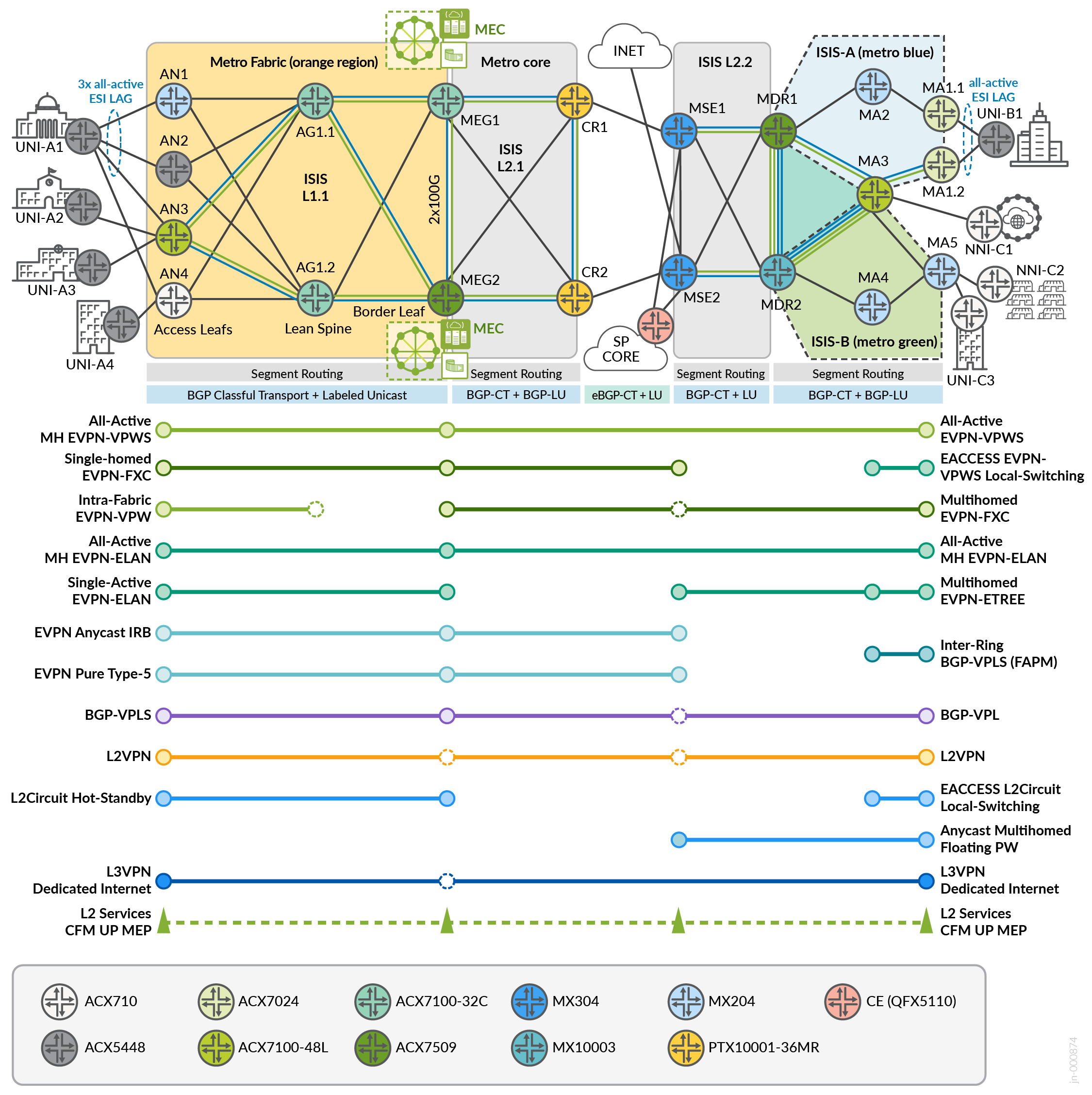

メトロイーサネットサービスを提供するための20を超えるユースケースがカバーされています。従来のレイヤー2 VPNサービスは、ホットスタンバイ対応のL2回線、L2VPN、VPLSとともに含まれています。これは、一般的な最新のメトロリングおよびファブリックインフラストラクチャ上で、新しいEVPN-VPWS、EVPN-FXC、EVPN-ELAN、EVPN-ETREEサービスと共存できることを示しています。さらに、フローティングPWソリューションは、アクティブ-アクティブマルチホーミングにAnycast-SIDとオールアクティブ仮想ESI(vESI)を活用することで、レガシースタティックL2Circuitへの大規模なアップグレードを実現します。レイヤー3サービスは、従来のL3VPN、EVPN-ELAN TYPE 5、EVPN IRB仮想ゲートウェイアドレス(VGA)モデルを使用してサポートされます。アクティブ-アクティブEVPNやホットスタンバイL2CKTなどの高可用性サービスも含まれています。
サービス相互接続モデルは、EVPN-VXLANやIPファブリックインターワーキングのSRv6など複数のオプションが存在するメトロエッジコンピューティングハンドオフのリーンエッジ周辺の特定のセグメントで検討されますが、この初期段階では、内部タグや外部タグの一致に基づいてサービスをエッジの複雑なリソースに接続できるようにするQ-in-Qハンドオフを選択しました。オペレーターは、この目標を達成するためにVLAN操作を自由に実行できます。マルチサービスエッジ接続についても同様の検討を行い、インターネットサービスやレイヤー2接続用のSPコアを追加のネットワークセグメントに容易にします。以前の 5GメトロJVDは 、VLAN操作操作の80を超える組み合わせをカバーしていましたが、ここでも適用できます。
サービス プロバイダは、L2Circuit、VPLS、L2VPN のさまざまな種類を含む従来の VPN サービスと比較して、単一のテクノロジー傘下でより高性能なソリューションとして EVPN に移行する傾向が強まっています。しかしながら、通信事業者は、スタンドアロンの共存ソリューションとしてのレガシーサービスを必要とし続けています。メトロEBSの検証済み設計では、最新および従来のさまざまなキャリアイーサネットサービスを考慮し、比較パフォーマンス分析を作成し、最近のソリューション開発を活用してレガシープロトコルを大幅に最新化するいくつかの方法論を提供します。
