証明書を使用したポリシーベースの IPsec VPN を構成する

ステップバイステップでの手順

次の例では、設定階層のいくつかのレベルに移動する必要があります。その方法の詳細については、Junos OS CLI ユーザー ガイドの設定モードにおけるCLIエディターの使用を参照してください。

PKI を構成するには、次の手順を実行します。

1. ギガビットイーサネットインターフェイスにIPアドレスとプロトコルファミリーを設定します。

2. インターネットネクストホップへのデフォルトルートを設定します。

3. システムの時刻と日付を設定します。

   コンフィギュレーションがコミットされたら、 show system uptime コマンドを使用してクロック設定を確認します。

4. NTP サーバ アドレスを設定します。

5. DNS 構成を設定します。

ステップバイステップでの手順

1. 信頼できる CA プロファイルを作成します。

2. 失効チェックを作成して、証明書の失効を確認する方法を指定します。

   更新間隔を時間単位で設定し、CRL を更新する頻度を指定します。既定値は、CRL での次の更新時刻、または次の更新時刻が指定されていない場合は 1 週間です。

   revocation-check 設定ステートメントでは、disableオプションを使用して失効チェックを無効にするか、 crl オプションを選択してCRL属性を設定できます。CA プロファイルの CRL ダウンロードが失敗した場合に、CA プロファイルに一致するセッションを許可する disable on-download-failure オプションを選択できます。セッションは、同じ CA プロファイルに古い CRL が存在しない場合にのみ許可されます。

3. CRL (HTTP または LDAP) を取得する場所 (URL) を指定します。デフォルトでは、URL は空で、CA 証明書に埋め込まれた CDP 情報を使用します。

   現在、構成できる URL は 1 つだけです。バックアップ URL 構成のサポートは利用できません。

4. 証明書の要求を CA 管理者に直接送信する電子メール アドレスを指定します。

5. 設定をコミットします。

ステップバイステップでの手順

CA プロファイルが設定されたら、次のステップは、Juniper Networks デバイス上でキーペアを生成することです。秘密キーと公開キーのペアを生成するには:

1. 証明書キーペアを作成します。

結果

公開鍵と秘密鍵のペアが生成されると、ジュニパーネットワークスのデバイスには次のように表示されます。

ステップバイステップでの手順

1. ローカル・デジタル証明書要求を PKCS-10 形式で生成します。セキュリティ要求 pki 生成証明書要求を参照してください。

   PKCS10 証明書のサンプルでは、要求は BEGIN CERTIFICATE REQUEST 行で始まり、START CERTIFICATE REQUEST 行で終わり、END CERTIFICATE REQUEST 行を含みます。この部分は、登録のために CA にコピーして貼り付けることができます。必要に応じて、ms-cert-req ファイルをオフロードして CA に送信することもできます。

2. 証明書要求を CA に送信し、証明書を取得します。

ステップバイステップでの手順

1. ローカル証明書、CA 証明書、および CRL を読み込みます。

   すべてのファイルがアップロードされたことを確認するには、コマンド file list を使用します。

2. 指定した外部ファイルからローカル ストレージに証明書を読み込みます。

   また、秘密キーまたは公開キーのペアとの適切なリンケージを維持するために、証明書 ID を指定する必要があります。この手順では、証明書を PKI モジュールの RAM キャッシュ ストレージに読み込み、関連付けられた秘密キーを確認し、署名操作を検証します。

3. 指定された外部ファイルから CA 証明書を読み込みます。

   CA 証明書を設定されたプロファイルに関連付けるには、CA プロファイルを指定する必要があります。

4. CRL をローカル ストレージに読み込みます。

   CRL の最大サイズは 5 MB です。コマンドで、関連する CA プロファイルを指定する必要があります。

結果

すべてのローカル証明書が読み込まれていることを確認します。

コマンド ラインで certificate-ID を指定すると、個々の証明書の詳細を表示できます。

すべての CA 証明書、または個々の CA プロファイル(指定された)の CA 証明書を確認します。

読み込まれたすべての CRL または、指定した個々の CA プロファイルの CRL を確認します。

ローカル証明書と CA 証明書の証明書パスを確認します。

ステップバイステップでの手順

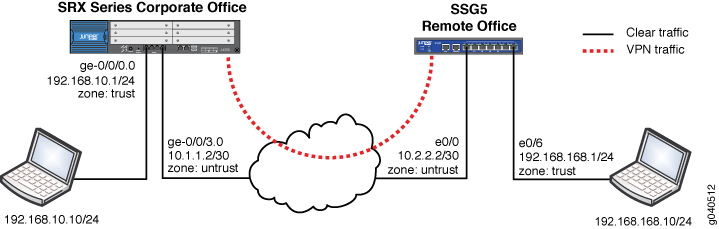

証明書を使用してIPsec VPNを構成するには、に示すネットワーク図を参照してください。 図 1

1. セキュリティ ゾーンを設定し、インターフェイスをゾーンに割り当てます。

   この例では、パケットは ge-0/0/0 で受信され、イングレス ゾーンは trust ゾーンです。

2. ゾーンごとにホストインバウンドサービスを設定します。

   ホストインバウンドサービスは、ジュニパーネットワークスのデバイスを宛先とするトラフィック用です。これらの設定には、FTP、HTTP、HTTPS、IKE、PING、RLOGIN、RSH、SNMP、SSH、Telnet、TFTP、traceroute が含まれますが、これらに限定されません。

3. 各ゾーンのアドレス帳エントリを構成します。

4. RSA 暗号化を使用するように IKE(フェーズ 1)プロポーザルを設定します。

5. IKEポリシーを設定します。

   フェーズ1の交換は、メインモードまたはアグレッシブモードのいずれかで実行できます。

6. IKEゲートウェイを構成します。

   この例では、ピアは FQDN(ホスト名)によって識別されます。したがって、ゲートウェイIKE IDはリモートピアドメイン名である必要があります。フェーズ 1 のセットアップ中に IKE ゲートウェイを正しく識別するには、正しい外部インターフェイスまたはピア ID を指定する必要があります。

7. IPsecポリシーを設定します。

   この例では、 esp-group2-3des-sha1 プロポーザルと esp-group2- aes128-sha1 プロポーザルを含む標準プロポーザルセットを使用します。ただし、固有のプロポーザルを作成し、必要に応じてIPsecポリシーで指定することができます。

8. IKEゲートウェイとIPsecポリシーを使用してIPsec VPNを構成します。

   この例では、セキュリティアソシエーションを作成するために、トンネルポリシーでike-vpn VPN名を参照する必要があります。さらに、アイドル時間とプロキシ ID がトンネル ポリシーのアドレスと異なる場合は、必要に応じて指定できます。

9. VPNトラフィックの双方向トンネルポリシーを設定します。

   この例では、ホスト LAN からリモート オフィス LAN へのトラフィックに、from-zone trust to-zone untrust トンネル ポリシーが必要です。ただし、リモート LAN からホスト LAN へのセッションを開始する必要がある場合は、from-zone untrust からゾーン信頼への反対方向のトンネル ポリシーも必要です。ペアポリシーと反対の方向にポリシーを指定すると、VPNは双方向になります。許可アクションに加えて、使用するIPsecプロファイルも指定する必要があることに注意してください。トンネル ポリシーの場合、アクションは常に許可されることに注意してください。実際、拒否アクションでポリシーを設定している場合、トンネルを指定するオプションは表示されません。

10. インターネットトラフィックの送信元NATルールとセキュリティポリシーを設定します。

    デバイスは、指定された送信元NATインターフェイスを使用し、送信元IPアドレスとしてエグレスインターフェイスのIPアドレスを使用し、送信元ポートにランダムな上位ポートを使用して、送信トラフィックの送信元IPアドレスとポートを変換します。必要に応じて、特定のトラフィックを許可または拒否するためのより詳細なポリシーを作成できます。

11. トンネル ポリシーを any-permit ポリシーの上に移動します。

    ポリシー リストは上から下に読み取られるため、セキュリティ ポリシーは階層内のトンネル ポリシーの下にある必要があります。このポリシーがトンネル ポリシーより上にある場合、トラフィックは常にこのポリシーに一致し、次のポリシーに進みません。したがって、ユーザートラフィックは暗号化されません。

12. トンネルを経由するTCPトラフィックのtcp-mss設定を構成します。

    TCP-MSSは、TCP 3ウェイ ハンドシェイクの一部としてネゴシエートされます。ネットワーク上の MTU 制限に対応するために、TCP セグメントの最大サイズを制限します。IPsecカプセル化のオーバーヘッドとIPおよびフレームのオーバーヘッドにより、物理インターフェイスのMTUを超えるESPパケットが発生し、フラグメント化が発生する可能性があるため、これはVPNトラフィックにとって非常に重要です。フラグメント化は帯域幅とデバイス リソースの使用量を増加させるため、一般的には避ける必要があります。

    MTUが1500以上のイーサネットベースのネットワークでは、tcp-mssに使用する推奨値は1350です。パス内にMTUの値が小さいデバイスがある場合や、PPP、フレームリレーなどのオーバーヘッドが追加されている場合は、この値の変更が必要になることがあります。一般的なルールとして、最適なパフォーマンスを得るためには、さまざまなtcp-mss値を試す必要がある場合があります。

目的

IKE フェーズ 1 セキュリティ アソシエーションのステータスを確認して、VPN ステータスを確認します。

IPsec トンネルに関連する PKI は、フェーズ 1 の設定中に形成されます。フェーズ 1 の完了は、PKI が成功したことを示します。

アクション

動作モードからshow security ike security-associationsコマンドを入力します。

意味

出力は、次のことを示しています。

• リモートピアは 10.2.2.2で、ステータスは UP で、これはフェーズ 1 確立の正常な関連付けを意味します。

• リモートピアIKE ID、IKEポリシー、外部インターフェイスはすべて正しい。

• インデックス 20 は、各 IKE セキュリティ アソシエーションの一意の値です。この出力の詳細を使用して、各セキュリティ アソシエーションの詳細を取得できます。「個々のセキュリティ アソシエーションの詳細の取得」を参照してください。

出力が正しくない場合は、次のことを示します。

• リモート ピアのステータスは Down です。

• IKE セキュリティ アソシエーションはありません。

• 間違ったモード タイプ(Aggr または Main)、PKI の問題、フェーズ 1 プロポーザル(両方のピアですべて一致する必要がある)などの IKE ポリシー パラメータがあります。詳細については、IKE、PKI、および IPsec の問題のトラブルシューティングを参照してください。

• IKE パケットを受信するための外部インターフェイスが無効です。構成で PKI 関連の問題を確認するか、キー管理デーモン (kmd) ログでその他のエラーがないか確認するか、トレース・オプションを実行して不一致を見つけます。詳細については、IKE、PKI、および IPsec の問題のトラブルシューティングを参照してください。

目的

個々のIKEの詳細をご覧ください。

アクション

動作モードからshow security ike security-associations index 20 detailコマンドを入力します。

意味

出力には、ロール(イニシエーターまたはレスポンダー)、ステータス、交換タイプ、認証方法、暗号化アルゴリズム、トラフィック統計、フェーズ2ネゴシエーションステータスなど、個々のIKE SAの詳細が表示されます。

出力データを使用すると、次のことができます。

• IKE SA の役割を理解します。ピアにレスポンダの役割があると、トラブルシューティングが容易になります。

• トラフィック統計情報を取得して、両方向のトラフィック フローを確認します。

• 作成済みまたは進行中のIPsecセキュリティアソシエーションの数を取得します。

• 完了したフェーズ 2 ネゴシエーションのステータスを取得します。

目的

IPsec(フェーズ2)セキュリティアソシエーションを表示します。

IKE フェーズ 1 が確認されたら、IPsec(フェーズ 2)セキュリティ アソシエーションを表示します。

アクション

動作モードからshow security ipsec security-associationsコマンドを入力します。

意味

出力は、次のことを示しています。

• 使用可能な設定済みIPsec SAペアがあります。ポート番号 500 は、標準の IKE ポートが使用されていることを示します。それ以外の場合は、ネットワーク アドレス変換トラバーサル(NAT-T)、4500、またはランダム ハイ ポートです。

• SPI(セキュリティ パラメータ インデックス)は、両方向に使用されます。SA の有効期間または使用制限は、秒またはキロバイトで表されます。出力での 1676/ unlim は、フェーズ 2 の有効期間が 1676 秒で終了するように設定されており、有効期間サイズが指定されていないことを示します。

• ID番号は、各IPsec SAの一意のインデックス値を示しています。

• 月曜列のハイフン(-)は、このSAに対してVPN監視が有効になっていないことを示します。

• 仮想システム(vsys)はデフォルト値のゼロです。

フェーズ2のライフタイムは、VPNが起動した後はフェーズ1に依存しないため、フェーズ1のライフタイムと異なる場合があります。

目的

インデックス番号で識別される個々の IPsec SA の詳細を表示します。

アクション

動作モードからshow security ipsec security-associations index 2 detailコマンドを入力します。

意味

出力には、ローカル ID とリモート ID が表示されます。

プロキシIDが一致しないと、フェーズ2の完了に失敗する可能性があることに注意してください。プロキシー ID は、トンネル ポリシーから取得されます(ポリシーベース VPN の場合)。ローカルアドレスとリモートアドレスはアドレス帳エントリーから派生し、サービスはポリシー用に設定されたアプリケーションから派生します。

プロキシIDの不一致が原因でフェーズ2が失敗した場合は、ポリシーに設定されているアドレス帳エントリを確認し、正しいアドレスが送信されていることを確認します。また、ポートが一致していることも確認します。サービスを再確認して、リモート サーバーとローカル サーバーでポートが一致していることを確認します。

送信元アドレス、宛先アドレス、またはアプリケーションのトンネル ポリシーで複数のオブジェクトが設定されている場合、そのパラメータの結果プロキシ ID はゼロに変更されます。

たとえば、トンネル ポリシーで次のシナリオを想定します。

• 192.168.10.0/24 および 10.10.20.0/24 のローカル アドレス

• 192.168.168.0/24のリモートアドレス

• アプリケーション as junos-http

結果のプロキシ ID は、ローカル 0.0.0.0/0、リモート 192.168.168.0/24、サービス 80 です。

結果として得られるプロキシIDは、リモートピアが2番目のサブネット用に設定されていない場合、相互運用性に影響を与える可能性があります。また、サードパーティ ベンダーのアプリケーションを使用している場合は、照合するプロキシ ID を手動で入力する必要があります。

IPsecを完了できない場合は、kmdログを確認するか、 set traceoptions コマンドを使用します。詳細については、IKE、PKI、および IPsec の問題のトラブルシューティングを参照してください。

目的

IPsec SAの統計情報とエラーを確認します。

トラブルシューティングのために、カプセル化セキュリティ ペイロード/認証ヘッダー(ESP/AH)カウンターに特定の IPsec SA のエラーがないか確認します。

アクション

動作モードからshow security ipsec statistics index 2コマンドを入力します。

意味

出力のエラー値ゼロは、正常な状態を示します。

このコマンドを複数回実行して、VPN全体でパケット損失の問題を確認することをお勧めします。このコマンドからの出力には、暗号化および復号化されたパケット カウンター、エラー カウンターなどの統計情報も表示されます。

エラーが発生している ESP パケットとその理由を調査するには、セキュリティ フロー トレース オプションを有効にする必要があります。詳細については、IKE、PKI、および IPsec の問題のトラブルシューティングを参照してください。

目的

フェーズ 1 とフェーズ 2 が正常に完了したら、VPN 全体でトラフィック フローをテストします。ping コマンドを使用して、トラフィック フローをテストできます。ローカルホストからリモートホストにpingを実行できます。また、ジュニパーネットワークスのデバイス自体からpingを開始することもできます。

この例では、Juniper Networks デバイスからリモート ホストへの ping 要求を開始する方法を示します。なお、ジュニパーネットワークスのデバイスからpingを開始する場合は、送信元インターフェイスを指定して、正しいルート検索が行われ、ポリシー検索で適切なゾーンが参照されるようにする必要があります。

この例では、ge-0/0/0.0インターフェイスはローカルホストと同じセキュリティゾーンに存在し、ポリシー検索をゾーン信頼からゾーン不信頼にできるように、pingリクエストで指定する必要があります。

アクション

動作モードからping 192.168.168.10 interface ge-0/0/0 count 5コマンドを入力します。

目的

リモート・ホストとローカル・ホスト間の接続を確認します。

アクション

動作モードからping 192.168.10.10 from ethernet0/6コマンドを入力します。

意味

リモート・ホストからローカル・ホストへの ping コマンドを使用して、エンドツーエンドの接続を確認できます。この例では、コマンドはSSG5デバイスから開始されます。

エンドツーエンド接続の失敗は、ルーティング、ポリシー、エンド ホスト、ESP パケットの暗号化/復号化に問題があることを示している可能性があります。失敗の正確な原因を確認するには:

• IPsec SA 統計情報の確認で説明されているように、エラーの詳細についてはIPsec統計を確認してください。

• エンド ホストと同じサブネット上のホストから ping コマンドを使用して、エンド ホストの接続を確認します。エンド ホストに他のホストから到達可能な場合は、エンド ホストに問題はないと想定できます。

• ルーティング関連およびポリシー関連の問題のトラブルシューティングのためのセキュリティ フロー トレース オプションを有効にします。

問題点

基本的なトラブルシューティング手順は次のとおりです。

1. 問題を特定して切り分ける。

2. 問題をデバッグしています。

トラブルシューティングを開始する一般的なアプローチは、OSI層の最下層を使用し、OSIスタックを上って障害が発生した層を確認することです。

ソリューション

IKE、PKI、および IPsec のトラブルシューティングの基本的な手順は次のとおりです。

• 物理リンクおよびデータリンクレベルでインターネットリンクの物理接続を確認します。

• Juniper Networks デバイスにインターネット ネクスト ホップへの接続とリモート IKE ピアへの接続があることを確認します。

• IKEフェーズ1の完了を確認します。

• IKE フェーズ 1 が正常に完了した場合は、IKE フェーズ 2 の完了を確認します。

• VPN全体のトラフィックフローを確認します(VPNが稼働している場合)。

Junos OS には、トレース オプション機能が含まれています。この機能を使用すると、trace オプション フラグを有効にして、trace オプションからログ ファイルにデータを書き込むことができます。ログ ファイルは事前に準備することも、手動で設定してフラッシュ メモリに保存することもできます。これらのトレース ログは、システムの再起動後も保持できます。トレース・オプションを実装する前に、使用可能なフラッシュ・ストレージを確認してください。

コンフィギュレーション・モードでトレース・オプション機能を有効にし、トレース・オプション機能を使用するようにコンフィギュレーションをコミットすることができます。同様に、トレース オプションを無効にするには、設定モードでトレース オプションを無効にし、設定をコミットする必要があります。

問題点

デバイスファイルシステムの空きディスク容量に関する統計を確認します。

ソリューション

動作モードからshow system storageコマンドを入力します。

/dev/ad0s1aはオンボード フラッシュ メモリを表し、現在の容量は 35% です。

問題点

ログ ファイルを表示して、セキュリティ IKE デバッグ メッセージ、セキュリティ フロー デバッグ、および syslog へのログ記録の状態を確認します。

ソリューション

動作モードから、 show log kmd、 show log pkid、 show log security-trace、および show log messages コマンドを入力します。

show log コマンドを使用して、/var/log ディレクトリー内のすべてのログのリストを表示できます。

ログ ファイルは、 file copy コマンドを使用して FTP サーバーにアップロードすることもできます。

問題点

IKEまたはIPsecの成功または失敗のメッセージを表示するには、 show log kmd コマンドを使用してkmdログを表示します。kmdログには一般的なメッセージがいくつか表示されるため、IKEおよびPKIトレースオプションを有効にして詳細を確認すると便利です。

一般的には、レスポンダ ロールを持つピアをトラブルシューティングするのがベスト プラクティスです。失敗の原因を理解するには、イニシエーターとレスポンダーからトレース出力を取得する必要があります。

IKE トレース オプションを設定します。

ソリューション

<ファイル名>フィールドにファイル名を指定しない場合、すべてのIKEトレースオプションがkmdログに書き込まれます。

トレース・データをログに書き込むには、少なくとも 1 つのフラグ・オプションを指定する必要があります。たとえば、以下のように表示されます。

• file size — 各トレース ファイルの最大サイズ(バイト単位)。たとえば、100 万 (1,000,000) の場合、最大ファイル サイズは 1 MB です。

• files — 生成してフラッシュ メモリ デバイスに保存するトレース ファイルの最大数。

トレースを開始するには、設定をコミットする必要があります。

問題点

PKI トレース オプションを有効にして、IKE エラーが証明書に関連しているか、PKI 以外の問題に関連しているかを特定します。

ソリューション

問題点

IKE および PKI トレース オプションの推奨設定を構成します。

IKE トレース オプションと PKI トレース オプションでは同じパラメータが使用されますが、PKI 関連のトレースのデフォルト ファイル名は pkid ログにあります。

ソリューション

問題点

IKEフェーズ1およびフェーズ2の条件が成功した場合の show log kmd コマンドの出力を理解します。

ソリューション

サンプル出力は、次のことを示しています。

• 10.1.1.2- ローカル アドレス。

• ssg5.example.net - リモート ピア(FQDN 付きホスト名)。

• udp: 500- NAT-T はネゴシエートされませんでした。

• Phase 1 [responder] done- フェーズ 1 のステータスとロール(開始側または応答側)。

• Phase 2 [responder] done- フェーズ 1 のステータスとプロキシ ID 情報。

  また、 IKEフェーズ1ステータスの確認に記載されている検証コマンドを使用して、IPsec SAステータスを確認することもできます。

問題点

IKEフェーズ1の状態が失敗である show log kmd コマンドの出力を理解することは、VPNがフェーズ1を確立しない理由を特定するのに役立ちます。

ソリューション

サンプル出力は、次のことを示しています。

• 10.1.1.2- ローカル アドレス。

• ssg5.example.net - リモート ピア(FQDN 付きホスト名)。

• udp: 500- NAT-T はネゴシエートされませんでした。

• Phase-1 [responder] failed with error (No proposal chosen)- プロポーザルの不一致によるフェーズ1の失敗。

この問題を解決するには、レスポンダとイニシエーターの両方でIKEゲートウェイフェーズ1プロポーザルのパラメーターが一致していることを確認します。また、VPN のトンネル ポリシーが存在することも確認します。

問題点

IKEフェーズ1の条件が不合格の場合の show log kmd コマンドの出力を理解します。これは、VPNがフェーズ1を確立しない理由を特定するのに役立ちます。

ソリューション

サンプル出力は、次のことを示しています。

• 10.1.1.2- ローカル アドレス。

• 10.2.2.2- リモートピア

• Phase 1 [responder] failed with error (Authentication failed)- 有効なゲートウェイ ピアからの着信要求をレスポンダが認識できないため、フェーズ 1 の失敗。PKI 証明書を使用する IKE の場合、このエラーは通常、誤った IKE ID タイプが指定または入力されたことを示します。

この問題を解決するには、以下に基づいて、ローカル ピアで正しいピア IKE ID タイプが指定されていることを確認します。

• リモートピア証明書の生成方法

• 受信したリモートピア証明書のサブジェクト代替名または DN 情報

問題点

IKEフェーズ1の条件が不合格の場合の show log kmd コマンドの出力を理解します。

ソリューション

サンプル出力は、次のことを示しています。

• 10.1.1.2- ローカルアドレス。

• 10.2.2.2- リモート ピア。

• Phase 1 [responder] failed with error(Timeout)- フェーズ 1 の失敗。

  このエラーは、IKE パケットがリモート ピアへの途中で失われたか、リモート ピアからの応答が遅れているかないことを示します。

このタイムアウト・エラーは PKI デーモンからの応答を待機した結果であるため、PKI トレース・オプションの出力を検討して、PKI に問題があるかどうかを確認する必要があります。

問題点

IKEフェーズ2の条件が不合格の場合の show log kmd コマンドの出力を理解します。

ソリューション

サンプル出力は、次のことを示しています。

• 10.1.1.2- ローカル アドレス。

• ssg5.example.net - リモートピア(IKE IDタイプ、FQDN付きホスト名)。

• Phase 1 [responder] done- フェーズ 1 の成功。

• Failed to match the peer proxy ids- 不正なプロキシ ID を受信しました。前のサンプルでは、受信した 2 つのプロキシ ID は 192.168.168.0/24 (リモート) と 10.10.20.0/24 (ローカル) (service=any の場合) です。この例の設定に基づくと、予期されるローカル アドレスは 192.168.10.0/24 です。これは、ローカル ピアの設定の不一致があり、プロキシ ID の一致に失敗していることを示しています。

  この問題を解決するには、アドレス帳のエントリを修正するか、一方のピアで他方のピアと一致するようにプロキシ ID を設定します。

  また、出力には、失敗の理由が No proposal chosen であることも示されます。ただし、この場合、メッセージも Failed to match the peer proxy ids表示されます。

問題点

IKEフェーズ2の条件が不合格の場合の show log kmd コマンドの出力を理解します。

ソリューション

サンプル出力は、次のことを示しています。

• 10.1.1.2 - ローカル アドレス。

• fqdn(udp:500,[0..15]=ssg5.example.net- リモート ピア。

• Phase 1 [responder] done- フェーズ 1 の成功。

• Error = No proposal chosen—フェーズ2ではプロポーザルは選ばれませんでした。この問題は、2 つのピア間のプロポーザルの不一致が原因です。

  この問題を解決するには、フェーズ 2 のプロポーザルが両方のピアで一致することを確認します。

問題点

IKE および PKI に関連する一般的な問題のトラブルシューティングを行います。

トレース・オプション機能を有効にすると、デバッグの問題に関して、通常のログ・エントリーから得られるよりも多くの情報を収集するのに役立ちます。トレース オプション ログを使用すると、IKE または PKI の失敗の原因を把握できます。

ソリューション

IKE および PKI 関連の問題のトラブルシューティング方法:

• 時計、日付、タイム ゾーン、および夏時間の設定が正しいことを確認します。NTP を使用して、クロックを正確に保つ。

• DN の "C=" (国) フィールドに 2 文字の国コードを使用していることを確認します。

  たとえば、以下のように表示されます。「USA」や「米国」ではなく「US」を使用してください。一部の CA では、DN の国フィールドにデータを入力する必要があり、国コードの値は 2 文字の値でのみ入力できます。

• ピア証明書が複数の OU=またはCN=フィールドを使用している場合は、コンテナ方式で識別名を使用していることを確認します(シーケンスを維持する必要があり、大文字と小文字が区別されます)。

• 証明書がまだ有効でない場合は、システム クロックを確認し、必要に応じてシステムのタイム ゾーンを調整するか、簡単なテストのために時計に日を追加します。

• 一致するIKE IDタイプと値が設定されていることを確認します。

• PKI は、失効チェックの失敗が原因で失敗する可能性があります。これを確認するには、失効チェックを一時的に無効にし、IKE フェーズ 1 が完了できるかどうかを確認します。

  失効チェックを無効にするには、コンフィギュレーションモードで以下のコマンドを使用します。

  set security pki ca-profile <ca-profile> revocation-check disable
