EX8200 バーチャル シャーシのバーチャル シャーシ ポートについて
EX8200 バーチャル シャーシのバーチャル シャーシ ポート(VCP)は、バーチャル シャーシ制御プロトコル(VCCP)トラフィックを送受信してバーチャル シャーシを作成、監視、維持する機能を備えた任意のポートです。VCP は、バーチャル シャーシの作成、監視、保守に加え、バーチャル シャーシを介したデータ トラフィックの伝送も担当します。
XRE200 外部ルーティン エンジン上の 10/100/100BASE-T RJ-45 バーチャル シャーシ コントロール インターフェイス(VCCI)モジュール上のすべてのギガビット イーサネット ポート、および XRE200 外部ルーティング エンジン上の 1000BASE-X SFP VCCI モジュール上のすべてのスモール フォームファクター プラガブル(SFP)ポートも VCP です。VCP を使用して、ジュニパーネットワークス EX8200 イーサネット スイッチを外部ルーティング エンジンに接続してバーチャル シャーシを形成し、XRE200 外部ルーティング エンジンを接続してバーチャル シャーシ内で外部ルーティング エンジンの冗長性を実現できます。XRE200 外部ルーティング エンジンを EX8200 スイッチまたは別の XRE200 外部ルーティング エンジンに接続するリンクは、自動的に VCP リンクになります。これらの VCP リンクを設定するためのユーザー設定は不要です。
XRE200 外部ルーティング エンジン上の 1000BASE-X SFP インターフェイスを EX8200 スイッチに接続するには、中間スイッチを使用する必要があります。中間スイッチは、RE(ルーティング エンジン)モジュールの管理インターフェイス( MGMT)または EX8200 スイッチのスイッチ ファブリックおよびルーティング エンジン(SRE)モジュールが SFP 接続をサポートしていないために必要です。 EX8200 バーチャル シャーシの長距離バーチャル シャーシ ポート構成についてを参照してください。
また、2 つの EX8200 メンバー スイッチ間で VCCP トラフィックを送受信するには、EX8200 バーチャル シャーシでも VCP リンクが必要です。2 台の EX8200 スイッチ間で VCP リンクを明示的に設定する必要があります。それ以外の場合、スイッチはリンクをネットワーク リンクとして検出します。EX8200スイッチのどのポートをVCPとして設定できるかについては、 EX8200スイッチのラインカードモデルとバージョン互換性を参照してください。
2 台の EX8200 メンバー スイッチ間で複数の VCP リンクを設定できます。これらのリンクは自動的に LAG(リンク アグリゲーション グループ)を形成します。 EX8200 バーチャル シャーシのバーチャル シャーシ ポート リンク アグリゲーションについてを参照してください。

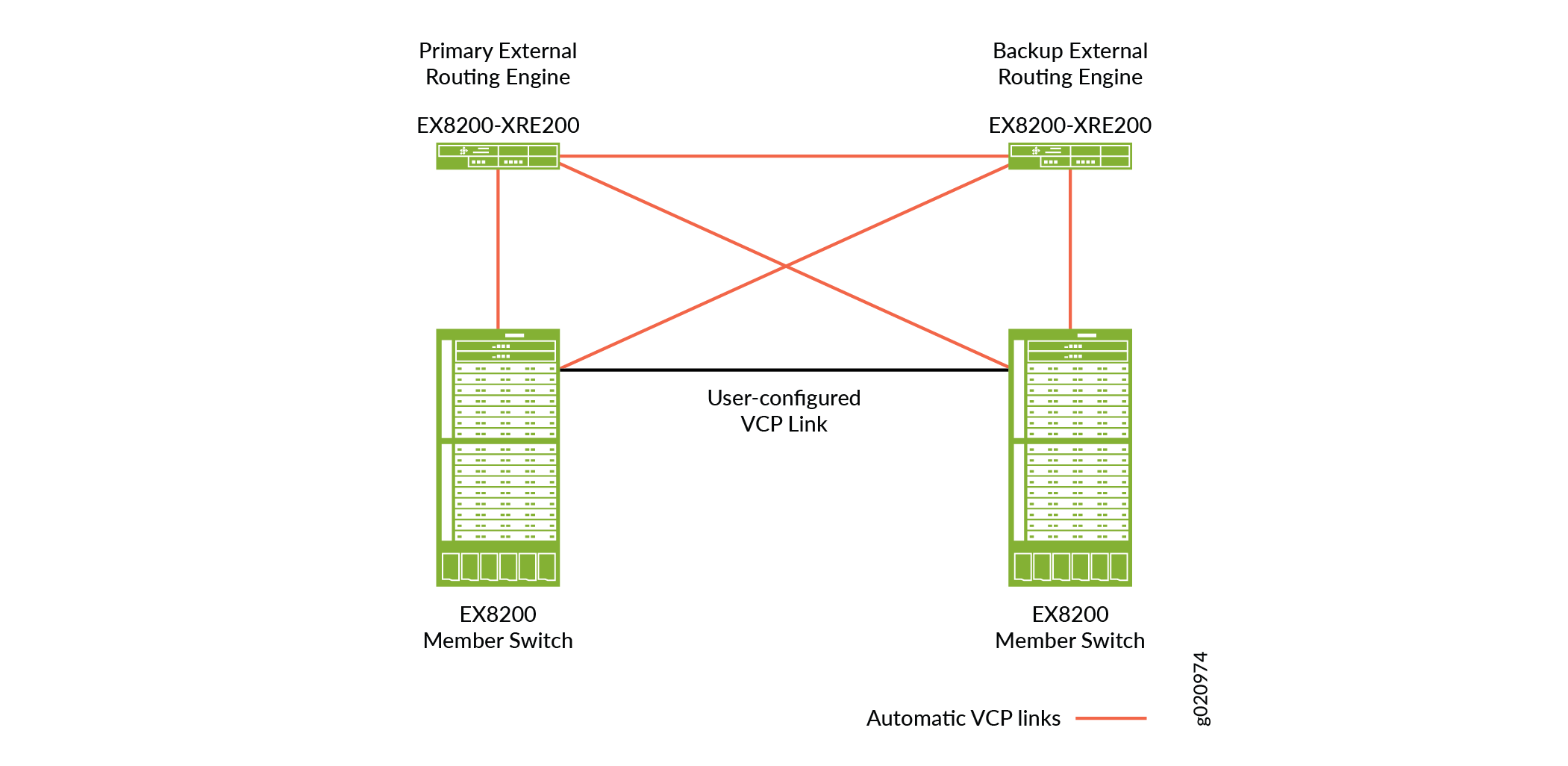

図 1 は、フル メッシュ トポロジーで構成された 2 メンバーのバーチャル シャーシを示し、どの VCP リンクをユーザーが設定する必要があるのかを示しています。
