例:送信元プレフィックスと宛先プレフィックスの転送クラスへのグループ化

この例では、送信元プレフィックスと宛先プレフィックスを転送クラスにグループ化する方法を示しています。

要件

この例を設定する前に、デバイス初期化以外の特別な設定を行う必要はありません。

概要

この例では、3つのルーティングデバイスを使用しています。カスタマーエッジ(CE)デバイス、プロバイダエッジ(PE)デバイス、プロバイダコア(P)デバイス。

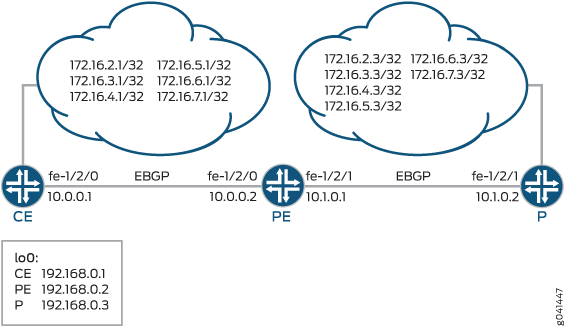

図 1は、サンプルのネットワークを示しています。

図 1: SCUおよびDCUサンプルネットワークSCUおよびDCUサンプルネットワーク

ソースクラス使用率(SCU)は、IPソースアドレスとIP宛先アドレスで検索を実行することにより、カスタマーエッジに送信されたパケットをカウントします。SCUを使用すると、プロバイダーコアの特定のプレフィックスから発信され、カスタマーエッジの特定のプレフィックス宛てのトラフィックを追跡できます。

DCUは、IP宛先アドレスの検索を実行することにより、顧客からのパケットをカウントします。DCUを使用すると、カスタマーエッジから発信され、プロバイダーコアルーター上の特定のプレフィックス宛てのトラフィックを追跡できます。

プロバイダコアに面したデバイスPEのfe-1/2/1インターフェイス(デバイスPで表す)では、SCU入力がステートメントで 設定され、デバイスPから発信され、デバイスCEを宛先とするトラフィックを追跡します。source-class-usage input この同じインターフェイスで、 ステートメントは、プロバイダー コア宛てのデバイス CE で発信されたトラフィックを追跡するように設定されています。destination-class-usage input

単一のインターフェイスへの実装のみを必要とする宛先クラス使用(DCU)とは異なり、SCUのアカウンティングは2つのインターフェイスで有効にする必要があります。送信元クラスが通過するインバウンドおよびアウトバウンドインターフェイス。SCU監視トラフィックが到着および出発すると予想される2つのインターフェイスを明示的に定義する必要があります。これは、SCUがルーティングテーブルで2つのルックアップを実行するためです。送信元アドレス(SA)と宛先アドレス(DA)ルックアップ。一方、DCU の宛先アドレス ルックアップは 1 つだけです。

デバイスCEに面したデバイスPEのfe-1/2/0インターフェイスでは、SCU出力がステートメント で設定されます。source-class-usage output

顧客宛てのトラフィックを考慮するために、scu_class と呼ばれるポリシーはルート フィルターを使用してトラフィックを gold1、gold2、gold3 クラスに配置します。

プロバイダ宛のトラフィックを考慮するために、dcu_class と呼ばれるポリシーはルート フィルタを使用してトラフィックをsilver1、silver2、silver3 クラスに配置します。

その後、ポリシーが転送テーブルに適用されます。

この例では、スタティックルートを使用して、動作をテストするための接続とループバックインターフェイスアドレスを提供しています。

CLIクイック構成は、図 1でのすべてのデバイスの設定を示しています。

このセクションでは 、デバイス PE の手順について説明します。#configuration715__scu-dcu-sample-st

設定

手順

CLIクイック構成

この例をすばやく設定するには、次のコマンドをコピーしてテキストファイルに貼り付け、改行を削除して、ネットワーク構成に合わせて必要な詳細を変更し、[edit]階層レベルのCLIにコマンドをコピー&ペーストしてください。

デバイスCE

デバイスPE

デバイスP

ステップバイステップでの手順

次の例では、設定階層のいくつかのレベルに移動する必要があります。手順については、 Junos OS CLIユーザーガイドのを参照してください。設定モードでのCLIエディターの使用https://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html

転送クラスで送信元プレフィックスと宛先プレフィックスをグループ化するには:

  1. ルーター インターフェイスを作成します。

  2. BGP を設定します。

  3. DCU ポリシーを設定します。

  4. SCUポリシーを設定します。

  5. ポリシーを転送テーブルに適用します。

    注:

    同じまたは異なるexport ステートメントで、同じルーティング・ポリシーを1回以上参照することができます。

  6. (オプション)直接ルートを広告するルーティングポリシーを設定します。

  7. 自律システム(AS)番号を設定します。

結果

設定モードから、show interfacesshow protocolsshow policy-options、およびshow routing-optionsのコマンドを発行して設定を確認します。出力結果に意図した設定内容が表示されない場合は、この例の手順を繰り返して設定を修正します。

デバイスの設定が完了したら、設定モードから commit を入力します。

検証

設定が正常に機能していることを確認します。

DCU ポリシーが機能していることの確認

目的

プロバイダ コアからカスタマー ネットワークに送信されたトラフィックによって、DCU ポリシー カウンターが増加していることを確認します。

アクション

  1. デバイス P から、顧客ネットワーク内のアドレスに ping を実行します。

  2. デバイス PE で、プロバイダ コアに面するインターフェイスのインターフェイス統計情報を確認します。

意味

パケット レートとビット レートは、パケット カウンターとバイト カウンターで表示されます。

または、コマンドを使用して同じ情報を表示することもできます 。show interfaces destination-class all

SCUポリシーが機能していることを確認する

目的

お客様のネットワークからプロバイダーコアに送信されたトラフィックによって、SCUポリシーカウンターが増加していることを確認します。

アクション

  1. デバイスCEから、顧客ネットワーク内のアドレスにpingを実行します。

  2. デバイス PE で、カスタマー ネットワークに接続しているインターフェイスのインターフェイス統計情報を確認します。

意味

パケット レートとビット レートは、パケット カウンターとバイト カウンターで表示されます。

または、コマンドを使用して同じ情報を表示することもできます 。show interfaces source-class all
