イーサネットアラーム表示

以下を使用して、ETH-AIS(イーサネット アラーム表示信号)とデバイス上で ETH-AIS を設定する方法の詳細を理解します。

イーサネット アラーム表示信号(ETH-AIS)機能の概要

ETH-AIS(イーサネット アラーム表示信号)機能により、イーサネット サービスを導入するサービス プロバイダは、プロバイダのドメイン レベルまたは以下のレベルに接続障害が存在するかどうかを判断できます。プロバイダのドメイン レベルで障害が発生した場合、サービス プロバイダは障害に対処し、障害が以下のレベルで発生した場合、障害を無視するか、関連する当局に連絡して障害に対処できます。

以下のセクションでは、ETH-AIS、ETH-AIS パケットを生成および伝達するタイミングを決定するユース ケースはほとんどありません。関連用語の詳細については、以下のとおりです。

保守ドメインの ETH-AIS について

ITU-Tは、運用の推奨事項としてY.1731を開発しました。 ETH-AIS、イーサネット ロック信号(ETH-LCK)、イーサネット テスト信号(ETH-APS)、イーサネット自動保護スイッチング(ETH-MCC)、イーサネット保守通信チャネル(ETH-MCC)、イーサネット実験 OAM(ETH-EXP)、イーサネット ベンダー固有の OAM(ETH-VSP)、パフォーマンス監視などの、イーサネットベース ネットワークの管理および保守(OAM)機能とメカニズム。保守ドメインおよび関連用語については、を参照してください 定義された用語

Y.1731規格に従って、サーバMEPは、サーバ層終端機能とサーバイーサネットサービス層適応機能の組み合わせ機能である。サーバー MEP は、障害が検出されると、イーサネット サービス(ETH)レイヤー MEP に通知します。次に、サーバー層終端機能は、サーバー層に固有のOAMメカニズムを実行し、ETH-AISによってサーバー層でアラームが抑制されます。

ETH-AIS は、STP(スパニング ツリー プロトコル)ネットワークには適用されません。

ETH-AIS を使用すると、障害状態が検出されたときにアラームを抑制できます。サービス プロバイダは ETH-AIS を使用して、異なるレベルで障害を区別できます。

ETH-AIS には、次の多くのメリットがあります。

  • サービス プロバイダは、低レベルの障害が発生した場合にアラームを発す必要はありません。

  • サービス プロバイダは、加入者に払い戻しを提供することも、サービスの利用不能に基づいてインターネット プロバイダから払い戻しを受けることもできます。

MX シリーズ ルーターは ITU-T Y.1731 ETH-AIS をサポートし、IEEE 802.1ag 標準を使用してキャリア イーサネット サービスを提供するサービス プロバイダに障害管理を提供します。

注:

MXシリーズバーチャルシャーシは、イーサネットアラーム表示信号(ETH-AIS)をサポートしていません。

保守ドメインでの障害検知

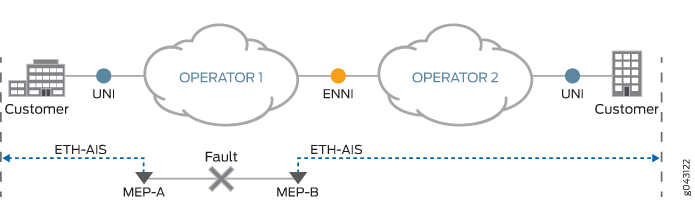

ページxyzの図1に示すシナリオでは、サービスプロバイダレベルと顧客レベルがあります。通信事業者 1オペレーター 2 の 2 つのサービス プロバイダは、説明の目的で検討されています。メンテナンス ドメイン レベルの境界に MEP-A と MEP-B があるオペレータ 1 保守ドメイン レベルで障害が発生すると想定します。MEP-A と MEP-B は、ネットワーク管理システムに障害を通知し、同じ障害に対して顧客レベルからのアラームの通知を回避するために、AIS(アラーム表示信号)を逆方向に送信し、障害に関する上位レベルとオペレータ 2 ネットワークにアラームを通知してアラームを抑制します。

シグナリングは、AIS プロトコル データ ユニット(PDU)の伝送と伝搬によって実現されます。サービス プロバイダ レベルのすべての MEP で AIS を明示的に有効にする必要があります。ETH-AIS 情報を使用してフレームを発行するように設定された MEP は通常、サーバー レイヤーにあり、障害条件がクリアされるまで、ETH-AIS 情報を使用して定期的なフレームを送信し続けます。クライアントMEPは、ETH-AISフレームを受信すると、そのピアMEPに関連付けられた連続性損失アラームを抑制します。

AIS がない場合、クライアント MEP は、サーバー レイヤーから連続性損失障害状態を検出すると、連続性損失アラームの生成を再開することに注意してください。

ポイントツーポイント イーサネット サービス レイヤー接続の場合、MEP のピア MEP は 1 つだけです。したがって、MEP が ETH-AIS 情報を受信したときにアラームを抑制する必要があるピア MEP に関する曖昧さはありません。

マルチポイント イーサネット サービス レイヤー接続の場合、ETH-AIS 情報を受信する MEP は、障害が検出された正確な MEP を判断できないため、正確なピア MEP を分離してアラームを抑制することはできません。このシナリオを回避するために、Y.1731 では、マルチポイント イーサネット サービス レイヤー接続設定の接続ステータスに関係なく、同じドメイン レベルのすべてのピア MEP のアラームの抑制を推奨します。

表 1 は、メンテナンス ドメインで MEP に関連するさまざまなパラメーターを確認するために使用できる動作モード コマンドを示しています。

表 1: 動作モード コマンド

確認するには

動作モード コマンド

AIS 設定が CFM MEP で正しく設定されているかどうか。

show protocols oam ethernet connectivity-fault-management action-profile

AIS フレームの統計情報。

show oam ethernet connectivity-fault-management interfaces detail

show oam ethernet connectivity-fault-management mep-statistics maintenance-domain md-name maintenance-association ma-name remote-mep mep-id local-mep mep-id

AISをトリガーしたイベントが発生したかどうか。

show oam ethernet connectivity-fault-management mep-database maintenance-domain md-name maintenance-association ma-name remote-mep mep-id local-mep mep-id

MEP上でAISをトリガーする障害のCFMセッションのステータス。

show oam ethernet connectivity-fault-management interfaces detail

定義された用語

  • AIS 伝送:障害状態を検出した MEP は、AIS フレームをピア MEP とは逆の方向に送信します。AIS フレーム伝送の周期性は、AIS 伝送周期に基づきます。AIS 送信期間は 1 秒を推奨します。最初の AIS フレームは、障害状態の検出直後に常に送信する必要があります。

  • AIS 受信 — AIS フレームを受信すると、MEP がそれを検査して、フレームの保守ドメイン レベルが独自の保守ドメイン レベルと同じであることを確認します。フレームの 期間 フィールドは、AIS フレームが期待できる期間を示します。MEP が AIS フレームを受信すると、障害状態が検出されます。検出後、AIS フレームが 3.5 回(受信した AIS フレームに示される AIS 送信周期)内で受信されていない場合、MEP は AIS 障害条件をクリアします。AIS 条件がクリアされ、障害がまだ残っている場合、MEP は引き続きアラームを報告します。

  • AIS PDU 形式 — AIS PDU 形式のフィールドは次のとおりです。

    1. MEG レベル — メンテナンス ドメイン レベルとも呼ばれ、クライアント MEG の保守ドメイン レベルの伝送に使用される 3 ビット フィールドです。

    2. バージョン — 値は常に 0 です。

    3. OpCode — この PDU タイプの値は AIS(33)です。

    4. フラグ — 最初の 5 ビットは予約されており、0 に設定されています。3 つの最小有意ビットで伝送される 3 ビット情報要素は、次に示 表 2すように AIS 送信周期の値を含む周期と呼ばれます。

      表 2: AIS伝送周期性

      フラグ [3:1]

      期間値

      コメント

      000-011

      無効な値

      AIS の無効な値

      100

      1s

      1 フレーム/秒

      101

      無効な値

      AIS の無効な値

      110

      1 分

      1 フレーム/分

      111

      無効な値

      AIS の無効な値

    5. TLV オフセット — 0 に設定します。

    6. TLV 終了 — 全ゼロオクテット値。

  • サーバー レイヤーとクライアント レイヤー — これらのレイヤーは、ITU-T Recommendation G.805 トランスポート ネットワーク機能モデルの一部です。このモデルは、トランスポート ネットワーク内で階層化するという概念に基づいています。トランスポート ネットワークは、複数の独立したトランスポート レイヤー ネットワークに分割され、隣接するレイヤー ネットワーク間でクライアントとサーバーが関連付けられます。

  • 保守ドメイン:イーサネット インターフェイス上で CFM(接続障害管理)を有効にするには、保守ドメイン、保守アソシエーション、およびメンテナンス エンド ポイント(MEP)をネットワークに作成して設定します。1 つのネットワークで最大 8 つの保守ドメイン レベルを設定できます。各保守ドメイン レベルは、接続の問題を監視および修正できるネットワークの一部です。プロバイダ ドメインと顧客ドメインは、メンテナンス ドメインの例です。各保守ドメインには、保守アソシエーションがあります。各メンテナンスアソシエーションには、そのドメインのMEPとメンテナンス中間ポイント(MIC)が含まれます。MEP はドメインの境界にあり、MIC はドメイン内に配置されます。MEP は、設定した間隔で CCM(継続性チェック メッセージ)を生成して送信し、保守アソシエーション全体に送信して、ネットワーク内の接続を確認します。

  • イーサネット サービス(ETH)レイヤー— メトロ イーサネット ネットワーク モデルのレイヤー。このレイヤーは、ネットワーク内のイーサネット サービスのサポートに必要な OAM サービスを担当します。

イーサネット アラーム表示信号の概要

ACXシリーズルーターは、ITU-T Y.1731イーサネットアラーム表示信号機能(ETH-AIS)をサポートし、サービスプロバイダに障害管理を提供します。ETH-AIS を使用すると、障害状態が検出されたときにアラームを抑制できます。ETH-AISを使用すると、管理者は顧客レベルの障害とプロバイダレベルでの障害を区別できます。

ETH-AIS の利点は次のとおりです。

  • 低レベルの障害により、お客様はアラームを発す必要はありません。

  • お客様は、サービスの利用不能に基づいて払い戻しを受けることができます。

障害状態が検出されると、メンテナンス エンドポイント(MEP)は、障害状態がクリアされるまで、指定された期間、設定されたクライアント レベルに ETH-AIS パケットを生成します。ETH-AIS パケット信号を生成するように設定された MEP は、それ自体よりも高いレベルに信号を送信します。ETH-AIS を受信する MEP は、障害が低レベルであることを認識し、現在のレベルでアラームを抑制します。

ACX シリーズ ルーターは、次の障害条件に基づいてサーバー MEP の ETH-AIS PDU 生成をサポートします。

  • 接続の損失(物理リンク損失検知)

  • レイヤー 2 回線またはレイヤー 2 VPN ダウン

アラーム表示シグナリングは、ETH-AIS PDU の伝送と伝搬を介して行われます。ETH-AIS は MEP で有効にする必要があります。ETH-AIS 情報を持つパケットを発行するように設定された MEP は通常、サーバー レイヤーで、障害状態がクリアされるまで ETH-AIS 情報を使用して定期的なパケットを送信し続けます。CFM MEP は、ETH-AIS PDU を受信すると、そのピア MEP に関連付けられた連続性アラームの損失を抑制します。MEP は、ETH-AIS 状態がない場合に、連続性障害状態の損失を検出すると、連続性アラーム生成の損失を再開します。

ポイントツーポイント イーサネット接続の場合、MEP のピア MEP は 1 つだけです。そのため、MEP は ETH-AIS 情報を受信すると、ピア MEP のアラームを抑制します。

マルチポイント イーサネット接続の場合、ETH-AIS 情報を受信する MEP は、障害状態が検出された正確な MEP を判断できないため、アラーム抑制のためにピア MEP を切り離すことはできません。ITU-T Y.1731 では、接続ステータスに関係なく、すべてのピア MEP に対してアラームの抑制を推奨します。

AIS 伝送:障害状態を検出した MEP は、ETH-AIS PDU をピア MEP とは逆の方向に送信します。ETH-AIS PDU の送信は、設定された ETH-AIS 送信期間に基づいています。ETH-AIS 送信期間は 1 秒が推奨されます。最初の ETH-AIS PDU は、障害状態が検出された直後に送信する必要があります。

AIS 受信 — ETH-AIS PDU を受信すると MEP がそれを検査し、その保守ドメイン(MD)レベルが同じ MD レベルに対応していることを確認します。ETH-AIS PDU を受信すると、MEP は障害状態を検出します。障害状態が検出された後、先に受信した ETH-AIS PDUs に示された ETH-AIS 送信期間の 3.5 倍の間隔で ETH-AIS PDU が受信されていない場合、MEP は障害条件をクリアします。障害状態がクリアされると、MEP は引き続きアラームを報告します。

注:

ACX シリーズ ルーターは、レイヤー 2 サービス(ブリッジング)向けの ITU-T Y.1731 ETH-AIS をサポートしていません。

サーバー MEP の制限事項を以下に示します。

  • リンクロス サーバー MEP によるサービス(レイヤー 2 回線およびレイヤー 2 VPN)を介した ETH-AIS メッセージのトリガーは、ベストエフォート型で実行されます。これは、ETH-AIS メッセージの送信はサービス ステータスに依存せず、サービスがダウンする前に ETH-AIS メッセージを配信する保証がないためです。

  • CFM-MEP セッションによる Pseudowire 保護は、サービス(レイヤー 2 回線およびレイヤー 2 VPN)に対して PseudoWire 保護を監視するエンティティがすでに存在するため、サーバーと MEP によって監視されません。

CFM MEP での ETH-AIS の設定

MXシリーズルーターは、ITU-T Y.1731イーサネットアラーム表示信号(ETH-AIS)機能をサポートし、サービスプロバイダに障害管理を提供します。ETH-AIS により、サービス プロバイダは障害状態が検出されたときにアラームを抑制できます。

ETH-AIS が保守ドメインで設定されている場合は、次の点に注意してください。

  • MEP での AIS の送受信は、階層レベルで設定されたステートメントを[edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name mep mep-id]上書きlowest-priority-defectしません。そのため、設定された障害優先度に従ってアラームが報告されます。

  • 上位のドメイン レベルが低いドメイン レベルよりも速い速度で CCM を交換した場合でも、アラームが報告されます。

  • 保守アソシエーション中間ポイント(MIP)は ETH-AIS フレームに対して透過的です。つまり、MIC は ETH-AIS フレームに応答してアクションを実行しません。

  • サービス プロバイダが MEP に、下位レベルまたは同じレベルの AIS を生成するよう要求すると、その要求は拒否されます。

  • MEP がメンテナンス アソシエーション内でリモート MEP をクリアすると、AIS 生成が停止します。

  • ステートメントが auto-discovery MEP に対して有効になっている場合、リモート MEP 情報は、設定された保留間隔の有効期限が切れた後に消去されます。

次のタスクでは、保守ドメインで ETH-AIS を有効にし、障害が検出されたときにアクションを実行するよう設定し、アクション プロファイルを CFM MEP にアタッチする方法を説明します。

アクション プロファイルの設定

ETH-AIS のアクション プロファイルを設定するには、以下の手順に基います。

  1. 階層レベルに [edit protocols oam ethernet connectivity-fault-management] 移動します。
  2. 1 つ以上のリモート MEP がダウンした場合に使用するアクション プロファイルを設定します。
  3. 監視する必要があるイベントを設定します。
  4. アラーム表示信号を生成する障害条件を設定します。
  5. ピア MEP 間で adjacency-loss 物理接続が失われたときにオペレーターに通知するようにステートメントを設定します。
  6. アラーム表示信号を all-defects 発生させるために考えられるすべての障害を考慮する必要があることをオペレーターに通知するように、ステートメントを設定します。
  7. cross-connect-ccm MEP がクロスコネクト連続性チェック メッセージ(CCM)を受信したときにオペレーターに通知し、応答としてアラーム表示信号を発するように、ステートメントを設定します。
  8. erroneous-ccm予期しない MEP ID または保守ドメイン レベルを持つ CCM が MEP によって受信され、応答として AIS アラームが発行されたときに、オペレーターに通知するステートメントを設定します。
  9. ステートメントを receive-ais 設定して、AIS メッセージがピア MEP から独自の保守レベルで受信されたことをオペレーターに通知します。

AIS アラームが検出されたときに実行するアクションの設定

AIS アラームが検出されたときに実行するアクションを設定します。

  1. 階層レベルに [edit protocols oam ethernet connectivity-fault-management action-profile action-profile-name action] 移動します。
  2. AIS メッセージを log-and-generate-ais 生成したイベントをログに記録するようにステートメントを設定します。
  3. MEP が受信する AIS メッセージ間の間隔を 1 分または 1 秒として設定します。
  4. MEP のサーバー保守ドメイン・レベル範囲を 1 から 7 まで構成します。
  5. AIS パケットの 802.1p 優先度を 1~7 に設定します。

CFM MEP へのアクション プロファイルのアタッチ

アクション プロファイルで監視するイベントとアクションを設定した後、CFM MEP にアクション プロファイルをアタッチする必要があります。

  1. 階層レベルに [edit protocols oam ethernet connectivity-fault-management] 移動します。
  2. 保守ドメインを名前で構成します。
  3. クライアント保守エンティティー・グループ(MEG)レベルまたは保守アソシエーション・レベル(クライアント層保守アソシエーション中間ポイント(MIC)と MEP が存在するレベル)を 0 から 7 まで使用して保守ドメインを構成します。
    注:

    関連付けられた保守アソシエーション・レベル以下の保守ドメイン・レベルを構成することはできません。

  4. メンテナンスアソシエーションを設定します。
  5. 2 つの CCM(100 ミリ秒、10 ミリ秒、1 秒、10 秒、1 分、10 分、または 10 分)の間隔で CCM を送信し、MEP をダウンとしてマークする前に失われる CCM の数を、ドメイン レベルのすべての MEP で実行する継続性チェックを設定します。
  6. 1~8192 の識別子を使用して MEP を設定します。
  7. 設定済みのアクション プロファイルを MEP にアタッチします。
  8. CCM が送信される MEP のインターフェイスを設定します。
  9. CCM が次の MEP に移動する方向を上下に設定します。
  10. 0~7 の CCM およびリンクトレース パケットの 802.1p 優先度を設定します。

ACXシリーズ ルーターでのアラーム表示信号の設定

ACXシリーズルーターは、ITU-T Y.1731イーサネットアラーム表示信号機能(ETH-AIS)をサポートし、サービスプロバイダに障害管理を提供します。ETH-AIS を使用すると、障害状態が検出されたときにアラームを抑制できます。

ETH-AIS 伝送をサポートするには、CFM MEP が以下の設定情報を必要とします。

  • クライアント保守エンティティー・グループ・レベル — 即時クライアント・レイヤーの保守ドメイン中間ポイント(MIC)および保守アソシエーション・エンド・ポイント(MEP)が存在する保守エンティティー・グループ(MEG)レベル。

  • ETH-AIS 送信期間 — ETH-AIS PDU 送信間隔を決定します。

  • 優先度 — ETH-AIS 情報を持つパケットの優先度を決定します。これはオプションです。

CFM MEP で ETH-AIS を設定するには、次の必要があります。

  • ETH-AIS アクションを使用したアクション プロファイルの設定

  • CFM MEP にアクション プロファイルをアタッチします。

ETH-AIS アクションを使用してアクション プロファイルを設定するには、[edit protocols oam ethernet connectivity-fault-management] 階層レベルに次のステートメントを含めます。

CFM MEP にアクション プロファイルをアタッチするには、[edit protocols oam ethernet connectivity-fault-management] 階層レベルに次のステートメントを含めます。

注:

保守ドメイン・レベルは、関連するレベル以下のレベルを構成することはできません。

ETH-AIS 伝送をサポートするために、サーバー MEP に必要な以下の構成情報。

  • サーバー MEP 定義 — サーバー MEP 識別子とサーバー レイヤーの関連付けを定義します。

    • レイヤー 2 回線とレイヤー 2 VPN の場合、顧客ネットワーク(UNI)に接続された論理インターフェイスは、サーバー MEP によって監視する必要があるサーバー レイヤーの識別子になります。

    • 物理リンク損失検知の場合、イーサネット プロトコルの下の物理インターフェイスは、サーバー MEP によって監視する必要があるサーバー レイヤーの識別子になります。

  • サーバー MEP 障害の関連付け — サーバー MEP 障害と ETH-AIS アクションの関連付けを定義します。

  • 関連付けアクション プロファイルとサーバー MEP — サーバー MEP とアクション プロファイルのバインディングを定義します。

サーバーMEPで ETH-AIS を設定するには、次の必要があります。

  • サーバー MEP 障害に対する ETH-AIS アクションを使用してアクション プロファイルを作成します。

  • アクション プロファイルをサーバー MEP にアタッチする

アクション プロファイルを作成するには、[edit protocols oam ethernet connectivity-fault-management] 階層レベルに次のステートメントを含めます。

アクション プロファイルをサーバー MEP にアタッチするには、[edit protocols oam ethernet connectivity-fault-management] 階層レベルに次のステートメントを含めます。
