例：EVPN-VXLAN ネットワークの sFlow の設定

トポロジー

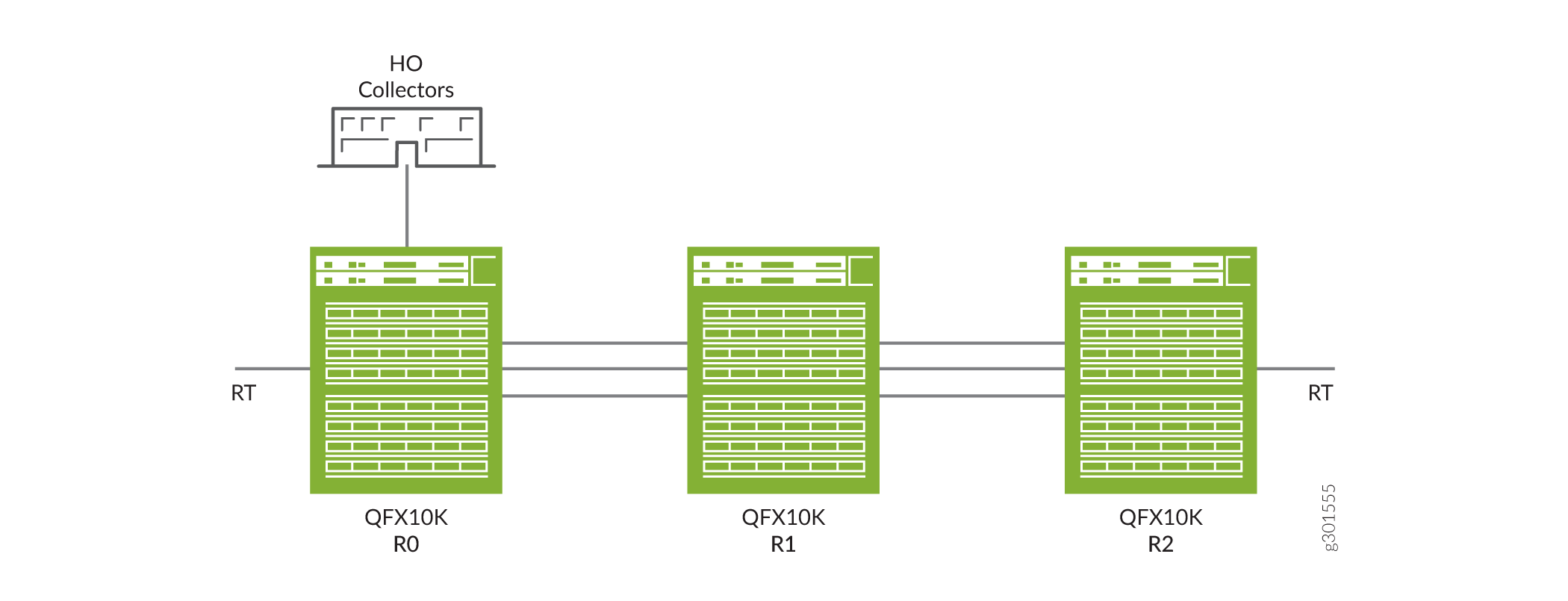

図 1 は、IPv4アンダーレイを使用したEVPN-VXLANネットワーク環境でのsFlowサポートを示しています。このトポロジーでは、sFlow エージェントはパケットサンプリングを実行してインターフェイス統計を収集し、その情報を UDP データグラムに結合して sFlow コレクターに送信します。sFlow コレクターは、管理ネットワークまたはデータ ネットワークを介してスイッチに接続できます。スイッチ上の sFlow プログラムは、指定されたコレクター IP アドレスのネクストホップアドレスを検索して、コレクターが管理ネットワークまたはデータネットワーク経由で到達可能かどうかを判断します。

sFlow は、VTEP 自体ではなく、VTEP(仮想ポート)が設定されているハードウェア スイッチおよび論理インターフェイスの物理ポートで設定する必要があります。ファブリック向けのインターフェイスに sFlow を設定すると、VXLAN トラフィックとともにアンダーレイ トラフィックがサンプリングされます。sFlow は、トポロジーに記載されている R0、R1、または R2 デバイスのいずれかで設定できます。

EVPN-VXLANの基本的なアンダー設定については、以下を参照してください 例: EVPN-VXLANの中央ルーテッドブリッジングオーバーレイで、QFX10000スイッチをレイヤー3 VXLANゲートウェイとして設定する。

CLIクイック構成

この例をQFX10000スイッチで素早く設定するには、以下のコマンドをコピーしてテキストファイルに貼り付け、改行を削除し、ネットワーク構成に合わせて必要な詳細を変更した後、[edit]階層レベルのCLIにコマンドをコピー&ペーストしてください。

ステップバイステップでの手順

sFlow テクノロジを設定するには、次の手順に従います。

1. sFlow エージェントがインターフェイスをポーリングする頻度を秒単位で指定します。

2. イングレス パケットをサンプリングする必要があるレートを指定します。

3. 送信元 IP アドレスを構成します。

4. コレクターの IP アドレスを設定します。

5. 特定のインターフェイスでsFlowテクノロジーを有効にします。

6. 設定をコミットします。

結果

構成の結果を確認します。
