Express Segment LSP の設定

Express Segments を使用したエンドツーエンドのセグメント ルーティング パスの確立

マルチドメイン ネットワークでエンドツーエンドのセグメント ルーティング パスを確立する場合のメリット、ユース ケース、概要について説明します。

Express セグメントのメリット

  • Express Segments は、アンダーレイ パスのセグメント ルーティング(SR)抽象化です。Express Segments は、アンダーレイ技術を使用してエンドツーエンドの SR パスの確立を容易にします。 現在サポートされているアンダーレイ技術は、RSVP-TE と SR-TE です。RSVP-TE アンダーレイを使用した Express Segment について、以下に説明します。

    では、ドメイン 2 は 図 1、トラフィック エンジニアリング管理に RSVP-TE アンダーレイ LSP を活用し、これらのアンダーレイ RSVP-TE LSP を隣接ドメイン(ドメイン 1 およびドメイン 3)への高速セグメントとして提示するため、エンドツーエンドの SR-TE パスの確立が可能になります。

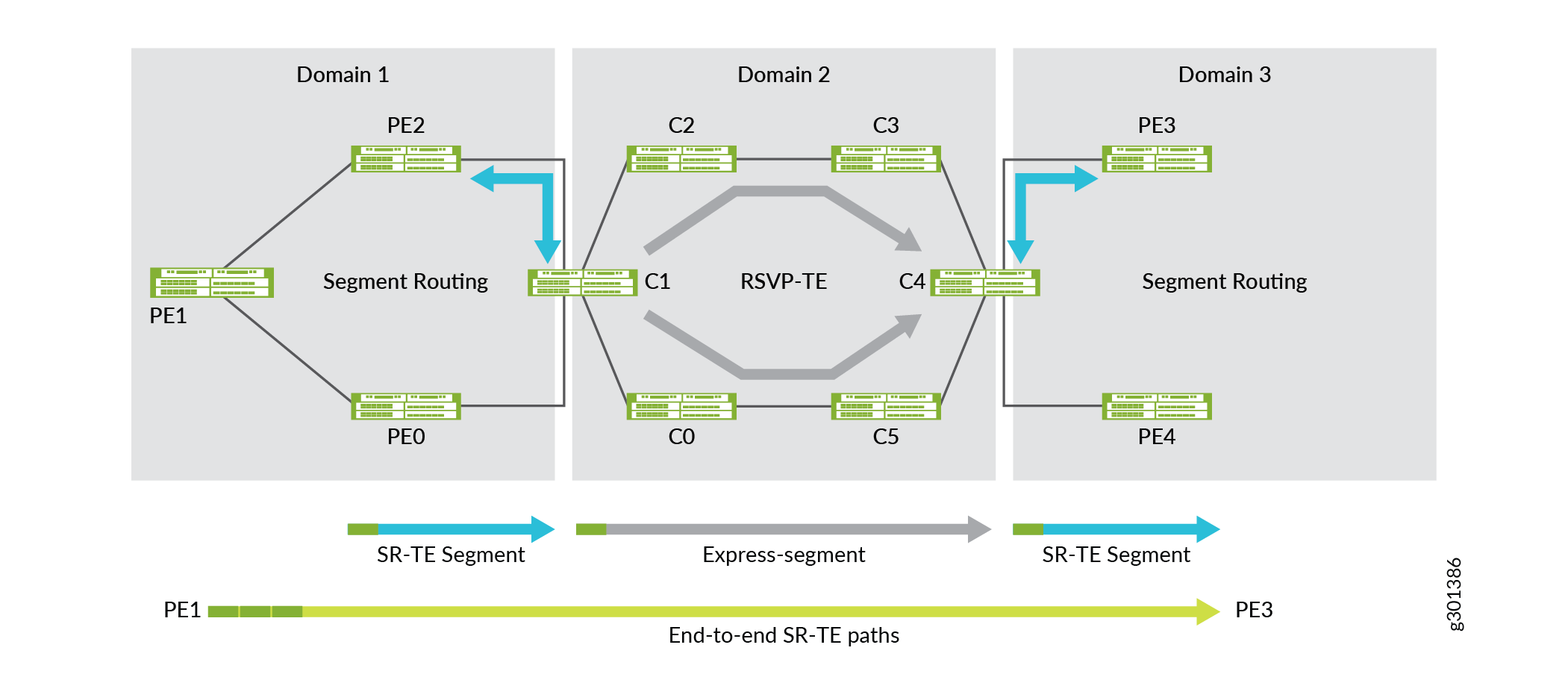

    図 1: RSVP アンダーレイによるマルチドメイン エンドツーエンド SR-TE RSVP アンダーレイによるマルチドメイン エンドツーエンド SR-TE
  • 明示的なセグメントは、SR セグメント リストのサイズを暗黙的に縮小します(セグメント リスト)を、少なくともドメインごとに 1 つのセグメント ID(SID)/ラベルに圧縮します。これは、エンドツーエンドのトラフィックエンジニアリング制約によって、イングレスルーターのラベル面付け機能を超えるセグメントリストが作成される場合に役立ちます。これは、1 つ以上のドメインがすでにトラフィックエンジニアリングパス管理に SR-TE を実装している場合にも有益です。

    では 図 2、ドメイン 2 が SR-TE を使用していて、高速セグメントを使用して PE1 デバイスが 5 つではなくマルチドメイン ネットワークを通過するために 3 つのラベルを使用する方法を確認できます。

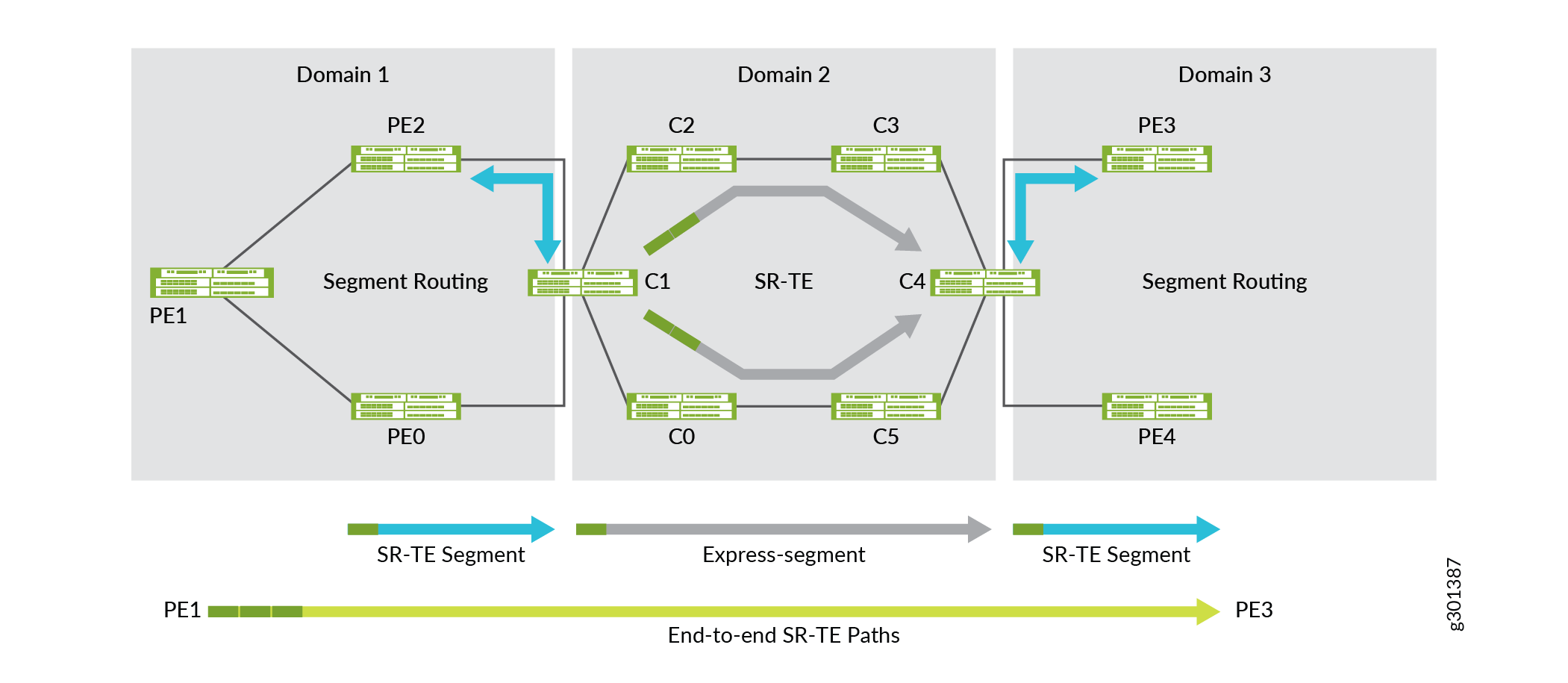

    図 2: ラベル スタックを削減したマルチドメインのエンドツーエンド SR-TE ラベル スタックを削減したマルチドメインのエンドツーエンド SR-TE
  • Express Segments を使用すると、通信事業者は、隣接するドメインや上位のレイヤー システムにネットワークの抽象化を提示できます。

    相互接続された一連のドメインまたはマルチドメイン ネットワークを通過するトラフィック エンジニアリング パスを確立するには、各ネットワーク ドメインに関する一定量のトラフィック エンジニアリング情報が必要です。トポロジーの抽象化により、ポリシーを使用してドメイン間で接続できます。トポロジーの抽象化は、必ずしもすべての可能な接続オプションを提供するとは限りませんが、ドメイン リソースの使用方法を決定するポリシーに従って、潜在的な接続性のビューを提供します。境界ノードの高速セグメントへの境界ノードのメッシュとしてドメインを構築できます。

    を使用すると 図 2、PE2 のエンドツーエンド トラフィック エンジニアリング システムのビューが、ローカル トラフィック エンジニアリング データベースに表示 図 3されます。

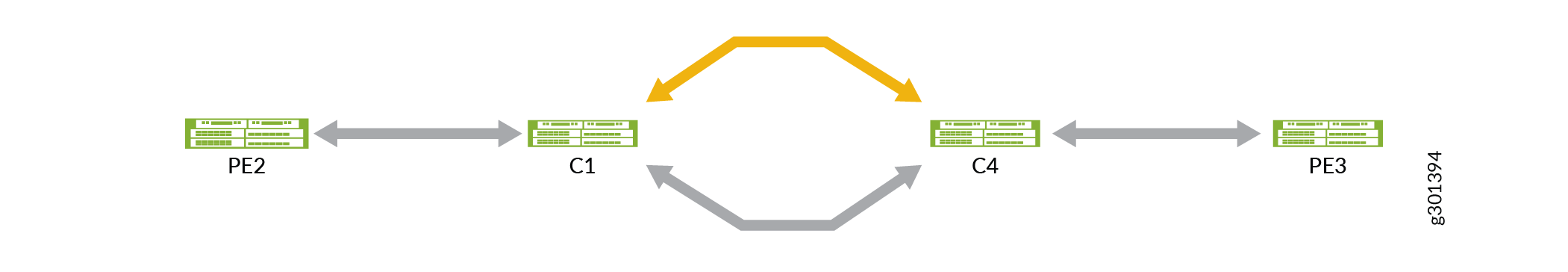

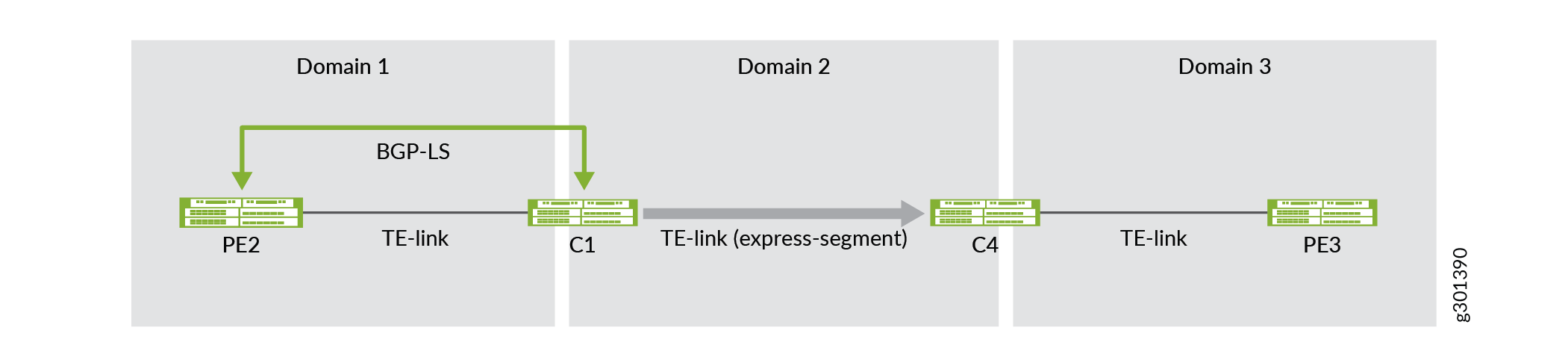

    図 3: 抽象化されたトラフィックエンジニアリングドメイン 抽象化されたトラフィックエンジニアリングドメイン

使用事例

このセクションでは、エンドツーエンドの SR-TE 接続を確立するためのいくつかのユース ケースについて説明します。RFC7926 では、包括的な用語セットとユース ケースに加え、トラフィック エンジニアリング リンクとドメイン間のノード情報交換を容易にするアーキテクチャが導入されています。サービス プロバイダのネットワークが拡大し続ける中、マルチドメイン ネットワークの普及が進んでいます。このようなマルチドメイン ネットワークでは、送信元から宛先までの 1 つ以上のドメイン間でエンドツーエンドのトラフィックエンジニアリング パスを確立する必要があります。

Express Segments を使用したドメイン間 SR-TE 接続

Express セグメントには、ドメイン間でルーティング情報交換が行われるときにトラフィック エンジニアリング情報を抽象化する機能があります。パス選択の基準として使用されるトラフィック エンジニアリング情報は、トラフィックエンジニアリングされたノードとリンクに関連するデータです。トラフィック エンジニアリング情報には、IGP、トラフィック エンジニアリング、遅延、アフィニティなどの管理リンク属性などのリンク メトリックが含まれます。Express セグメントは、アンダーレイ LSP の抽象化を容易にする、仮想トラフィックエンジニアリングされたリンクとして最もよく説明されています。

拡張オンデマンドネクストホップ

拡張オンデマンドネクストホップ(EODN)(BGPトリガーSRポリシーとも呼ばれます)は、サービスルートの到着時に、制約を伴うエンドツーエンドのSR-TEポリシーの動的なプロビジョニングを促進します。数百台の PE デバイスを持つ大規模なネットワークでは、すべてのエグレス PE のイングレス PE でトラフィック エンジニアリング ポリシーを作成および維持するのは困難です。特定のサービス(VPN 単位またはプレフィックス のグループ単位)を色付けすると、管理やトラブルシューティングがさらに複雑になり、困難になります。BGP トリガー SR-TE は、事前に設定されたテンプレートに基づいて動的 SR トンネルを自動的に作成することで、タスクに対処します。すべてのエグレス PE に対して設定されたイングレス PE をプロビジョニングする必要はありません。

Express Segment の仕組み

Express セグメントを使用して、相互接続されたトラフィックエンジニアリングネットワーク間でエンドツーエンドのトラフィックエンジニアリングパスを確立できます。Express セグメント(仮想トラフィック エンジニアリング リンクとも呼ばれます)は、アンダーレイ LSP に一致するポリシーを通じて動的に生成されます。ポリシーを使用して、Express Segments とそれに対応する抽象化トポロジー( RFC7926 で必要)が生成されます。

ポリシーを適用するには、設定ステートメントを policy policy-name [edit protocols express-segment traffic-engineering] 階層レベルに含めます。

注:

policy-name オプションです。ポリシー名が定義されていない場合、ポリシーはすべての Express セグメントをローカル トラフィック エンジニアリング データベースに暗黙的にインポートします。Express セグメント テンプレートは、Express リンクの 1 対 1 のマッピングを自動的に作成します。

高速セグメントを設定するには、[] 階層レベルの express-segment 下に設定ステートメントをedit protocols含めます。

C1 と C4 の境界ノード間に 図 1 表示される RSVP-TE LSP のペアと、アンダーレイ LSP を表す高速セグメントの生成方法を参照して使用してみましょう。では 図 4、2 つの RSVP-TE(ゴールドおよび液体ゴールド)LSP を単一の Express セグメントとして表すポリシーが作成されます。

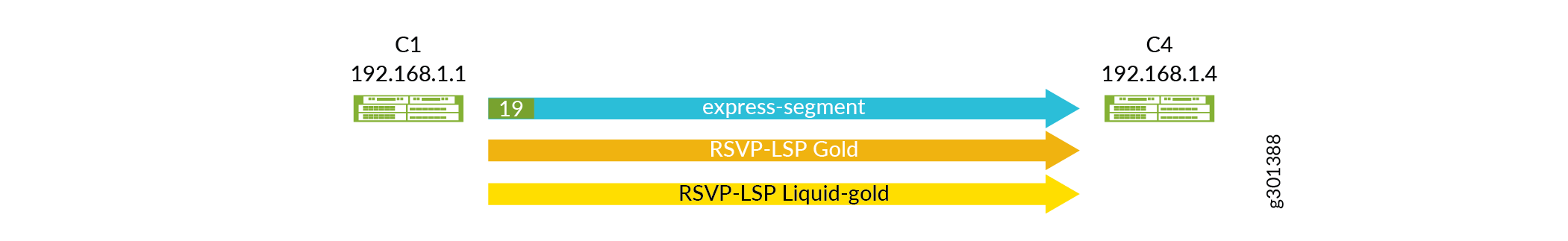

図 4: Express セグメントとして表される RSVP-TE LSP のペア Express セグメントとして表される RSVP-TE LSP のペア

次に示すサンプル ポリシーでは、RSVP-TE LSP の正規表現とエンドポイントを使用してポリシー名を照合します。

次の出力例では、新しく作成された Express セグメント(Gold-Exp-Set-192.168.1.4) とトラフィック エンジニアリング属性がアンダーレイ RSVP-TE トンネルから継承されていることを確認できます。

出力では、次の点に注意してください。

  • Express セグメント(Gold-Exp-Set-192.168.1.4)の自動命名規則。

  • アンダーレイ RSVP-LSP のトラフィック エンジニアリング属性(帯域幅、メトリック、管理グループ、SRLG)は、Express セグメントによって継承されます。

  • Express セグメントは、番号なしのトラフィック エンジニアリング リンクであり、トラフィック エンジニアリング データベースに追加されています。

  • ラベル 19 は、SR 仮想トラフィック エンジニアリング リンクの mpls.0 隣接 SID として、転送テーブルに割り当てられ、インストールされています。

SR-TE LSP 宛先が一致する例を次に示します。

次の出力例では、色なし SR-TE アンダーレイ トンネルから新しく作成された Express セグメント(set1sr-3.3.3.3)を確認できます。

Express Segments の宣伝方法

EXPRESS セグメントは、BGP リンクの状態を使用して、ドメインの境界を越えて、または上位レベルのコントローラや PCE(Path Computing Elements)にアドバタイズされます。BGP リンクの状態を介して情報を交換する場合、BGP リンク状態の拡張機能は、トラフィックエンジニアリングされたリンクとして高速セグメントをアドバタイズするために使用されます。高速セグメント トラフィック エンジニアリング リンクおよびその他の通常のトラフィック エンジニアリング リンクは、ネットワーク内の任意の LSR のトラフィック エンジニアリング リンク状態データベースに表示され、エンドツーエンドのトラフィック エンジニアリング パスのコンピューティングに使用されます。Express セグメント トラフィック エンジニアリング データベース エントリーは、次のトラフィック エンジニアリング データベースのインポートおよびエクスポート設定を使用して、BGP リンク状態を介してテーブル fまたはアドバタイズメントからlsdist.0インポートおよびエクスポートされます。

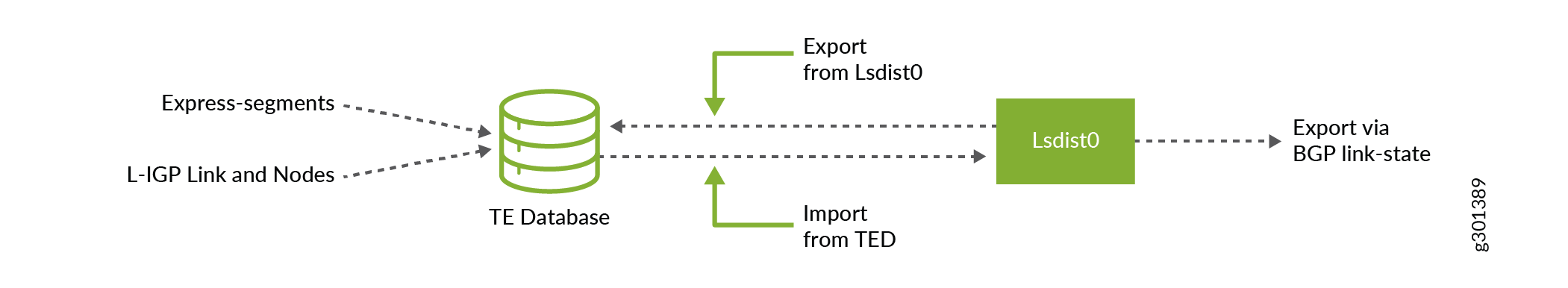

図 5 は、ローカル トラフィック エンジニアリング データベースと BGP-LS がアドバタイズメントに使用する RIB の間で、トラフィック エンジニアリング のリンクと lsdist.0 ノードがどのようにミラーリングされるかを視覚的に表します。図に示すように、いくつかのポリシー添付ポイントがあります。

図 5: 広告 Express セグメント 広告 Express セグメント

パス コンピューティング要素による Express セグメントの使用方法

BGPリンク状態エクスポートポリシーは、トラフィックエンジニアリングピアにアドバタイズされる抽象的またはカスタマイズされたトポロジーを作成するのに効果的な場所です。たとえば、EXPRESS セグメントとドメイン 3 の TE リンクと PE2 ノードのみをアドバタイズして、トラフィックエンジニアリングトポロジが抽象化されるように 図 6することができます。抽象化されたビューは、エンドツーエンドのパス計算に PE2 によって使用されます。

図 6: Express Segment を使用したトラフィック エンジニアリング ドメイン 2 の抽象化 Express Segment を使用したトラフィック エンジニアリング ドメイン 2 の抽象化

次に、C1 の BGP リンク状態エクスポート ポリシーの設定例を示します。

PE2 から PE3 へのエンドツーエンド マルチドメイン パスを確立するための PE2 ルーターの SR ポリシー設定例を次に示します。

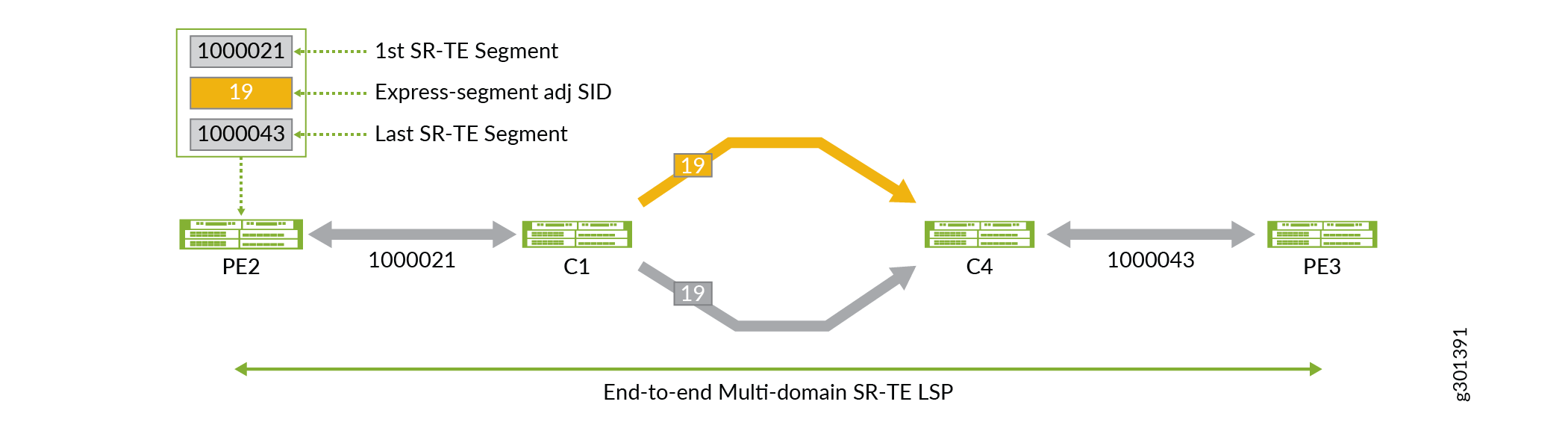

結果として生じるエンドツーエンドのパスは、 で 図 7表されます。EXPRESS セグメントの隣接関係 SID(ラベル 19)が SR セグメント リストで使用され、ドメイン 2 内のゴールドおよびリキッドゴールド RSVP-TE LSP の両方でトラフィックが負荷分散されていることがわかります。

図 7: マルチドメインのエンドツーエンド SR-TE LSP マルチドメインのエンドツーエンド SR-TE LSP

例:RSVP-TE アンダーレイを介した Express Segments を使用したドメイン間 SR-TE 接続

この例を使用して、高速セグメントを使用してエンドツーエンドのドメイン間 SR-TE 接続を確立する方法を学習します。

要件

この例では、次のハードウェアおよびソフトウェア コンポーネントを使用します。

  • プロバイダエッジ、境界ノード、中間ルーターとしてのMXシリーズルーター。

  • すべてのデバイスで実行されているJunos OSリリース20.4R1以降。

概要

次のトポロジー(図 8)は、RSVP-TE(AS200)ドメインを介して相互に接続されたEBGP-LSを実行する2つのSR-TEドメイン(AS100およびAS300)を示しています。

トポロジ

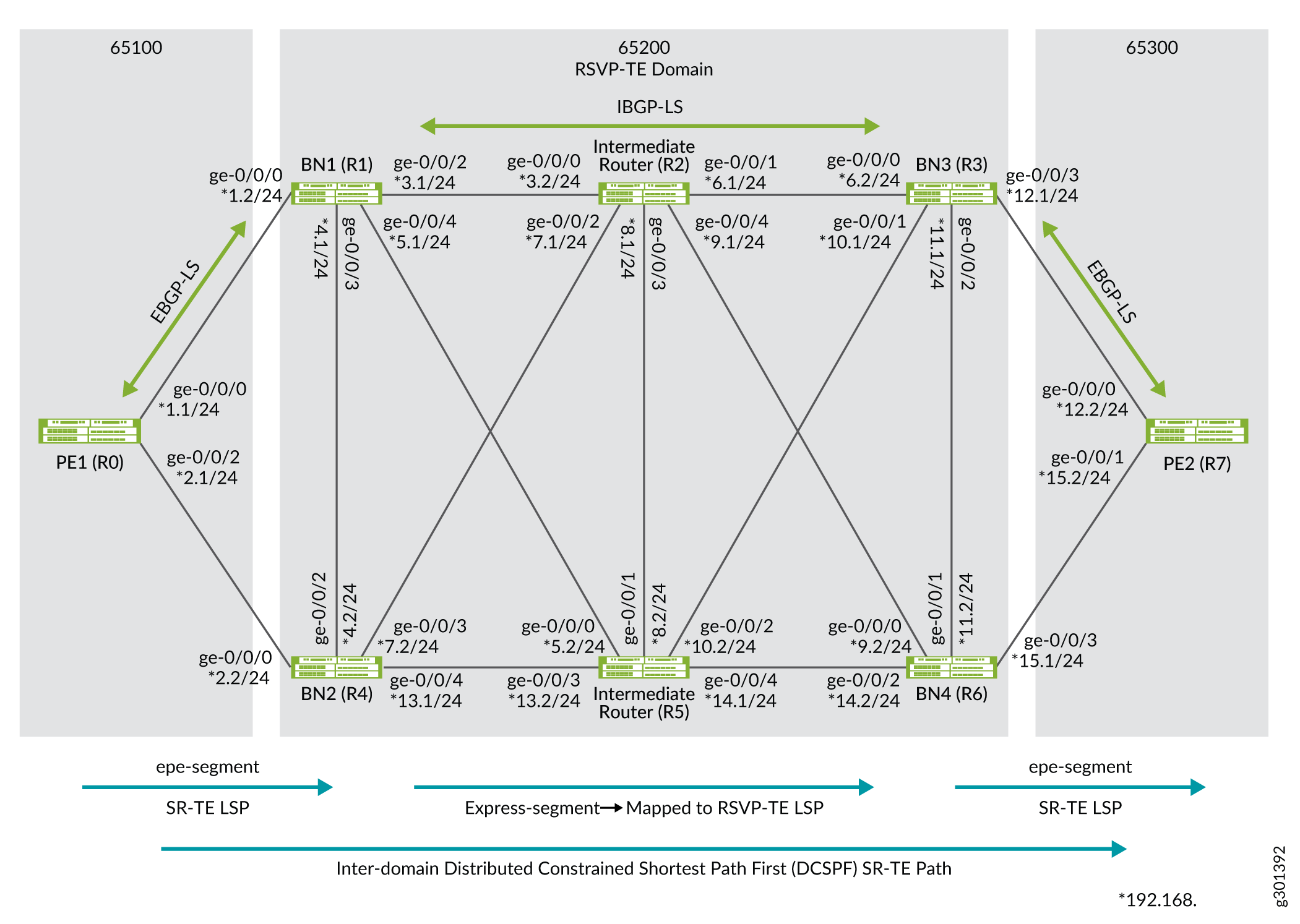

図 8: Express Segments を使用したドメイン間 SR-TE 接続 Express Segments を使用したドメイン間 SR-TE 接続

このトポロジーでは、PE1 ルーターから PE2 ルーターへのエンドツーエンド SR-TE パスが確立されます。エグレス ピア エンジニアリング(EPE)セグメントは、PE1 および PE2 ルーターで定義され、直接接続された境界ノード BN1/BN2 および BN3/BN4 にトラフィックを誘導します。境界ノードで定義された EPE セグメントは、BGP リンク状態を介して内部でアドバタイズされます。これらの 2 つの SR-TE ドメインは、内部パスの確立に RSVP-TE LSP を活用しているドメイン(AS200)を介して相互接続されています。

AS200ドメインの境界ノードは、ドメイン間のSR-TE情報の抽象化を容易にします。境界ノード(BN1、BN2、BN3、BN4)上に Express セグメントが作成されます。Express セグメントは、基盤となる RSVP-TE LSP と 1 対 1 の関係で作成され、その後の BGP リンク状態アドバタイズメントのために、すべての Express セグメントが境界ノードのローカル TE データベースに挿入されます。AS200ドメインは、TE管理にRSVP-TE LSPアンダーレイを活用し、アンダーレイのRSVP-TE LSPをAS100およびAS300ドメインに明示的なセグメントとして提示し、ドメインにエンドツーエンドのSR-TE LSP接続を可能にします。

次の表に、トポロジのドメイン、ルーター、接続を示します。

表 1: トポロジのドメイン、ルーター、接続について説明します。

ドメイン

デバイス

ルーターID/Lo)アドレス

接続の詳細

AS65100 (EBGP-LS/SR-TE LSP)

R0(PE1 ルーター)

10.100.100.100

10.100.100.101

インターフェイス ge-0/0/0 を介して R1(BN1 ルーター)に接続され、割り当てられた IP アドレス 192.168.1.1/24。

インターフェイス ge-0/0/2 を介して R4(BN2 ルーター)に接続され、割り当てられた IP アドレス 192.168.2.1/24。

AS65200 (RSVP-TE LSP)

R1(BN1 ルーター)

10.1.1.1

インターフェイス ge-0/0/0 を介して R0(PE1 ルーター)に接続され、割り当てられた IP アドレス 192.168.1.2/24。

インターフェイス ge-0/0/3 を介して R4(BN2 ルーター)に接続され、割り当てられた IP アドレス 192.168.4.1/24。

インターフェイス ge-0/0/2 を介して R2(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.3.1/24。

インターフェイス ge-0/0/4 を介して R5(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.5.1/24。

R4(BN2 ルーター)

10.4.4.4

インターフェイス ge-0/0/0 を介して R0(PE1 ルーター)に接続され、割り当てられた IP アドレス 192.168.2.2/24。

インターフェイス ge-0/0/2 を介して R1(BN1 ルーター)に接続され、割り当てられた IP アドレス 192.168.4.2/24。

インターフェイス ge-0/0/3 を介して R2(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.7.1/24。

インターフェイス ge-0/0/4 を介して R5(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.13.1/24。

R2(中間ルーター)

10.2.2.2

インターフェイス ge-0/0/0 を介して R1(BN1 ルーター)に接続され、割り当てられた IP アドレス 192.168.3.2/24。

インターフェイス ge-0/0/2 を介して R4(BN2 ルーター)に接続され、割り当てられた IP アドレス 192.168.7.1/24。

インターフェイス ge-0/0/3 を介して R5(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.8.1/24。

インターフェイス ge-0/0/1 を介して R3(BN3 ルーター)に接続され、割り当てられた IP アドレス 192.168.6.1/24。

インターフェイス ge-0/0/4 を介して R6(BN4 ルーター)に接続され、割り当てられた IP アドレス 192.168.9.1/24。

R5(中間ルーター)

10.5.5.5

インターフェイス ge-0/0/0 を介して R1(BN1 ルーター)に接続され、割り当てられた IP アドレス 192.168.5.2/24。

インターフェイス ge-0/0/3 を介して R4(BN2 ルーター)に接続され、割り当てられた IP アドレス 192.168.13.2/24。

インターフェイス ge-0/0/1 を介して R2(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.8.2/24。

インターフェイス ge-0/0/2 を介して R3(BN3 ルーター)に接続され、割り当てられた IP アドレス 192.168.10.2/24。

インターフェイス ge-0/0/4 を介して R6(BN4 ルーター)に接続され、割り当てられた IP アドレス 192.168.14.1/24。

R3(BN3 ルーター)

10.3.3.3

インターフェイス ge-0/0/3 を介して R7(PE2 ルーター)に接続され、割り当てられた IP アドレス 192.168.12.1/24。

インターフェイス ge-0/0/2 を介して R6(BN4 ルーター)に接続され、割り当てられた IP アドレス 192.168.11.1/24。

インターフェイス ge-0/0/0 を介して R2(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.6.2/24。

インターフェイス ge-0/0/1 を介して R5(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.10.1/24。

R6(BN4 ルーター)

10.6.6.6

インターフェイス ge-0/0/3 を介して R7(PE2 ルーター)に接続され、割り当てられた IP アドレス 192.168.15.1/24。

インターフェイス ge-0/0/1 を介して R3(BN3 ルーター)に接続され、割り当てられた IP アドレス 192.168.11.2/24。

インターフェイス ge-0/0/0 を介して R2(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.9.2/24。

インターフェイス ge-0/0/2 を介して R5(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.14.2/24。

AS65300(EBGP-LS/SR-TE LSP)

R7(PE2 ルーター)

10.7.7.7

インターフェイス ge-0/0/0 を介して R3(BN3 ルーター)に接続され、割り当てられた IP アドレス 192.168.12.2/24。

インターフェイス ge-0/0/1 を介して R6(BN4 ルーター)に接続され、割り当てられた IP アドレス 192.168.15.2/24。

設定

マルチドメイン ネットワークを相互に接続し、高速セグメントを使用してエンドツーエンドの SR パスを確立するには、次のタスクを実行します。

CLI クイック設定

この例を迅速に設定するには、次のコマンドをコピーして、テキスト ファイルに貼り付け、改行を削除し、ネットワーク設定に一致するために必要な詳細情報を変更し、コマンドを階層レベルで [edit] CLI にコピー アンド ペーストしてから、設定モードから入力 commit します。

デバイス R0(PE1 ルーター)

デバイス R1(BN1 ルーター)

デバイス R4(BN2 ルーター)

デバイスR2(中間ルーター)

デバイスR5(中間ルーター)

デバイス R3(BN3 ルーター)

デバイスR6(BN4ルーター)

デバイスR7(PE2ルーター)

R0 の設定(PE1 ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイス R0 を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  5. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  6. BGP を設定して、接続されたピアに対して BGP-LS ルート アドバタイズメントを有効にし、EPE リンクを定義します。express セグメントは内部 TE リンクであるため、この設定では外部 TE リンクが作成されます。

  7. ポリシーを使用して、トラフィック エンジニアリング データベース パラメータのインポートとエクスポートを可能にします。

  8. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  9. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  10. インターフェイスで MPLS を設定します。

  11. イングレス ルーターで SR-TE ポリシーを設定して、エンドツーエンドの SR-TE ポリシーを有効にします。

結果

設定モードから、 、 show interfacesshow policy-optionsshow routing-optionsおよび コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

R1(BN1 ルーター)の設定

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR1を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  5. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースから lsdist.0 にエクスポートするポリシーと、lsdist.0 からローカル TE データベースにインポートするポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  6. BGP を設定して、接続されたピアに対して BGP-LS ルート アドバタイズメントを有効にし、EPE リンクを定義します。express セグメントは内部 TE リンクであるため、この設定では外部 TE リンクが作成されます。

  7. Express セグメント セットと Express セグメント テンプレートを設定します。Express セグメント テンプレートは、アンダーレイ属性が何であるかに関係なく、継承された属性を Express セグメントに手動で割り当てたりオーバーライドしたりすることです。express セグメント名 r1-exp-set1 の先頭にアンダーレイエンドポイントが付き、自動命名規則が付けられます。

  8. インターフェイスで IS-IS プロトコルを設定し、MPLS 管理グループをこれらのインターフェイスに適用します。

  9. すべての RSVP インターフェイスでリンク保護を有効にします。リンク保護を使用すると、壊れたリンクを中心にトラフィックを迅速に再ルーティングするようにネットワークを設定できます。

  10. ポリシーを使用して、トラフィック エンジニアリング データベース パラメータのインポートとエクスポートを有効にします。

  11. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  12. LSP(ラベルスイッチ パス)を使用して MPLS を設定し、管理グループを含めます。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

R4 の設定(BN2 ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR4を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  5. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  6. Express セグメント セットと Express セグメント テンプレートを設定します。Express セグメント テンプレートは、アンダーレイ属性が何であるかに関係なく、継承された属性を Express セグメントに手動で割り当てたりオーバーライドしたりすることです。express セグメント名 r4-exp-set1 の先頭にアンダーレイエンドポイントが付き、自動命名規則が付けられます。

  7. インターフェイスで IS-IS および MPLS プロトコルを設定します。

  8. ポリシーを使用して、トラフィック エンジニアリング データベース パラメータのインポートとエクスポートを可能にします。

  9. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  10. LSP(ラベルスイッチ パス)を使用して MPLS を設定し、管理グループを含めます。

  11. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  12. すべての RSVP インターフェイスでリンク保護を有効にします。リンク保護を使用すると、壊れたリンクを中心にトラフィックを迅速に再ルーティングするようにネットワークを設定できます。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

R2 の設定(中間ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR2を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  5. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  6. BGP を設定して、接続されたピアに対して BGP-LS ルート アドバタイズメントを有効にします。

  7. インターフェイスで IS-IS および MPLS プロトコルを設定します。

  8. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  9. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  10. すべての RSVP インターフェイスでリンク保護を有効にします。リンク保護を使用すると、壊れたリンクを中心にトラフィックを迅速に再ルーティングするようにネットワークを設定できます。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

R5 の設定(中間ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR5を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  5. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  6. インターフェイスで IS-IS および MPLS プロトコルを設定します。

  7. BGP を設定して、接続されたピアに対して BGP-LS ルート アドバタイズメントを有効にします。

  8. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  9. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  10. すべての RSVP インターフェイスでリンク保護を有効にします。リンク保護を使用すると、壊れたリンクを中心にトラフィックを迅速に再ルーティングするようにネットワークを設定できます。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

R3 の設定(BN3 ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR3を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  5. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  6. ピアの BGP-LS ルート アドバタイズメントを有効にし、EPE リンクを定義するように BGP を設定します。express セグメントは内部 TE リンクであるため、この設定では外部 TE リンクが作成されます。

  7. BGP-LS を介してアドバタイズできるように、自動(動的)で高速セグメントを作成し、TE データベースに挿入するメカニズムを定義します。この例では、すべてのアンダーレイ RSVP トンネルに対して、高速セグメントが自動的に作成されます。これは、ポリシーを使用してテンプレートを設定することで行われ、ポリシーに基づいて明示的なセグメントが自動的に作成されます。

  8. インターフェイスで IS-IS および MPLS プロトコルを設定します。

  9. ポリシーを使用して、トラフィック エンジニアリング データベース パラメータのインポートとエクスポートを可能にします。

  10. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  11. LSP(ラベルスイッチ パス)を使用して MPLS を設定し、管理グループを含めます。

  12. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  13. すべての RSVP インターフェイスでリンク保護を有効にします。リンク保護を使用すると、壊れたリンクを中心にトラフィックを迅速に再ルーティングするようにネットワークを設定できます。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

R6 の設定(BN4 ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR6を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  5. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  6. ピアの BGP-LS ルート アドバタイズメントを有効にし、EPE リンクを定義するように BGP を設定します。express セグメントは内部 TE リンクであるため、この設定では外部 TE リンクが作成されます。

  7. BGP-LS を介してアドバタイズできるように、自動(動的)で高速セグメントを作成し、TE データベースに挿入するメカニズムを定義します。この例では、すべてのアンダーレイ RSVP トンネルに対して、高速セグメントが自動的に作成されます。これは、ポリシーを使用してテンプレートを設定することで行われ、ポリシーに基づいて明示的なセグメントが自動的に作成されます。

  8. インターフェイスで IS-IS および MPLS プロトコルを設定します。

  9. ポリシーを使用して、トラフィック エンジニアリング データベース パラメータのインポートとエクスポートを可能にします。

  10. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  11. LSP(ラベルスイッチ パス)を使用して MPLS を設定し、管理グループを含めます。

  12. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  13. すべての RSVP インターフェイスでリンク保護を有効にします。リンク保護を使用すると、壊れたリンクを中心にトラフィックを迅速に再ルーティングするようにネットワークを設定できます。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

R7 の設定(PE2 ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR7を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  5. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  6. ピアの BGP-LS ルート アドバタイズメントを有効にし、EPE リンクを定義するように BGP を設定します。express セグメントは内部 TE リンクであるため、この設定では外部 TE リンクが作成されます。

  7. インターフェイスで MPLS プロトコルを設定します。

  8. ポリシーを使用して、トラフィック エンジニアリング データベース パラメータのインポートとエクスポートを可能にします。

  9. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  10. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  11. イングレス ルーターで SR-TE ポリシーを設定して、エンドツーエンドの SR-TE ポリシーを有効にします。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

検証

設定が正しく機能していることを確認するには、次のタスクを実行します。

Express セグメントの検証

目的

Express セグメントが正しく作成されていることを確認します。

対処

動作モードから、次のコマンドを実行します。

  • show express-segments detail— Express セグメントが作成されるかどうかを検証します。

  • show ted database topology-type express-segments detail—新しく作成された Express セグメントが TE データベースに挿入されていることを確認します。

  • show route table mpls.0 protocol express-segments— 転送エントリが作成されたかどうかを検証します。

R1 で

R1 で

意味
  • 出力にはshow express-segments detail、Express セグメント()、Express Segment ラベル(r1-exp-set1-10.6.6.6, r1-exp-set2-10.3.3.3)、アンダーレイ LSP(25, 24lsp1to6_a, lsp1to3_a)の名前が表示されます。

  • 出力では show ted database topology-type express-segments detail 、EXPRESS セグメント エントリが TE データベースに挿入されているのを確認できます。express セグメント(仮想 TE リンク)が動的に作成されます。使用されるプロトコルは.EXPRESS-SEG(0)

  • 出力には show route table mpls.0 protocol express-segments 、高速セグメント ラベル(24,25)が表示されます。Express セグメントはアンダーレイ LSP に依存する構成要素であるため、Express セグメント ラベルはアンダーレイ LSP ラベル()(33,34RSVP-LSP)にスワップされます。

Express Segment Advertisements の検証

目的

送信元ノードが eBGP/iBGP LS ネイバーに Express セグメントをアドバタイズしていることを確認します。

対処

動作モードから、次のコマンドを実行します。

  • show route table lsdist.0—RIB BGP-LS の Express セグメントがアドバタイズされていることを確認します。

  • show route advertising-protocol bgp neighbor—express セグメントが eBGP/iBGP LS ネイバーに送信されていることを確認します。

R1 で

意味
  • show route table lsdist.0出力では、BGP はルーティング テーブル内のルートをアドバタイズします。ルーティング テーブルは TE データベースから作成されます。高速セグメント()リンクと EPE リンク(EXPRESS-SEG/6BGP-LS-EPE:0 }/1216)を確認できます。

  • 出力では show route advertising-protocol bgp 10.2.2.2 、R1がアドバタイズしているものを確認できます。Express セグメントは TE データベースに挿入され、RIB にコピーされます。BGP-LS は、RIB をピア ルーターにアドバタイズします。ピアでは、受信した RIB 情報がローカル データベースにコピーされます。この例のポリシーは、EXPRESS セグメントと EPE セグメントのみをアドバタイズします。

TE トポロジ情報の検証

目的

イングレス ノードが eBGP/iBGP LS を介して TE トポロジ情報を受信することを確認します。

対処

動作モードから、次のコマンドを実行します。

  • show route receive-protocol bgp neighbor—express セグメントが eBGP/iBGP LS ネイバーから受信されていることを確認します。

  • show route table lsdist.0—Express セグメントが BGP-LS RIB にあることを確認します。

  • show ted database topology-type l3-unicast detail—Express セグメントがイングレス ルーターの TE データベースにインポートされていることを確認します。

  • show spring-traffic-engineering lsp—エンドツーエンドの SR ポリシーが正常に計算され、インストールされていることを確認します。

R0 で

R0 で

R0 で

R0 で

R0 で

意味
  • show route receive-protocol bgp 10.1.1.1出力には、BGP ネイバーからイングレス ルーター(R0)によって受信されたルートが表示されます。これは、Express セグメント(仮想 TE リンク)について説明しています。

  • show route table lsdist.0出力には、イングレス ルーター(R0)によって受信されたルートと、それらが RIB にlsdist.0挿入されたかどうかを示しています。また、RIB がローカル TE データベースにコピーされるかどうか lsdist.0 も示します。

  • show ted database topology-type l3-unicast detail出力では、ルートはローカル TE データベースにコピーされます。は r1-exp-set1-10.6.6.6 、エンド ポイント が 10.6.6.6 の Express セグメントであり、R1 で実に作成されます。R1 は Express セグメントをアドバタイズし、R0 は Express セグメントをローカル TE データベースに挿入しました。また、EPE セグメント(epe_adj1_toR7)も確認できます。

  • 出力では show spring-traffic-engineering lsp 、SR ポリシーが稼働していることを確認できます。これは、マルチドメインのエンドツーエンド(R0~R7)SR ポリシーを計算できることを示しています。

  • 出力には show spring-traffic-engineering lsp detail 、選択されたラベルが表示されます。computelsp1 LSP では、ラベル7104は EPE セグメント、 21 Express セグメント、および 7167 EPE セグメントでもあります。これは、マルチドメインのエンドツーエンド(R0~R7)SR ポリシーを計算できることを示しています。

例:SR-TE アンダーレイを介した Express Segments を使用したドメイン間 SR-TE 接続

この例を使用して、SR-TE アンダーレイを介した高速セグメントを使用して、エンドツーエンドのドメイン間 SR-TE 接続を確立する 方法を学習します。

要件

この例では、次のハードウェアおよびソフトウェア コンポーネントを使用します。

  • プロバイダエッジ、境界ノード、中間ルーターとしてのMXシリーズルーター。

  • Junos OS リリース 21.2R1 以降のリリース。

概要

次のトポロジー(図 9)は、別 のSR-TE(AS200)ドメインを介して相互に接続されたEBGP-LSを実行する2つのSR-TEドメイン(AS100およびAS300)を示しています。

トポロジ

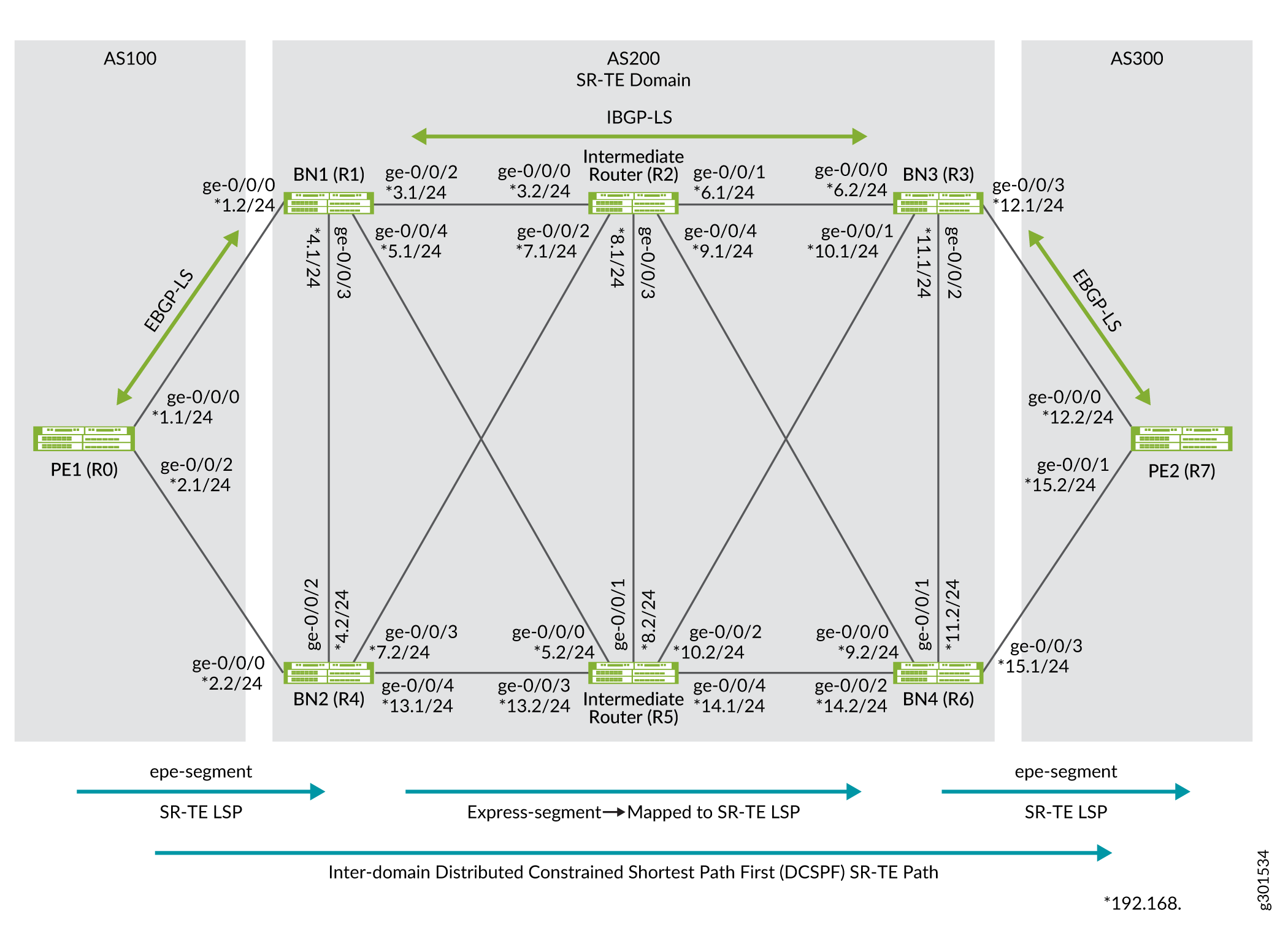

図 9: SR-TE アンダーレイを介した Express Segments を使用したドメイン間 SR-TE 接続 SR-TE アンダーレイを介した Express Segments を使用したドメイン間 SR-TE 接続

このトポロジーでは、PE1 ルーターから PE2 ルーターへのエンドツーエンド SR-TE パスが確立されます。エグレス ピア エンジニアリング(EPE)セグメントは、PE1 および PE2 ルーターで定義され、直接接続された境界ノード BN1/BN2 および BN3/BN4 にトラフィックを誘導します。境界ノードで定義された EPE セグメントは、BGP リンク状態を介して内部でアドバタイズされます。これらの 2 つの SR-TE ドメインは、内部パスの確立に SR-TE LSP を活用している ドメイン(AS200)を 介して相互接続されています。

AS200ドメインの境界ノードは、ドメイン間のSR-TE情報の抽象化を容易にします。境界ノード(BN1、BN2、BN3、BN4)上に Express セグメントが作成されます。Express セグメントは、基盤となる SR-TE LSP と 1 対 1 の関係で作成され、その後の BGP リンク状態アドバタイズメントのために、すべての Express セグメントが境界ノードのローカル TE データベースに挿入されます。AS200ドメインは、TE管理にSR-TE LSPアンダーレイを活用し、アンダーレイのSR-TE LSPをAS100およびAS300ドメインに明示的なセグメントとして提示し、ドメインにエンドツーエンドのSR-TE LSP接続を可能にします。

次の表に、トポロジのドメイン、ルーター、接続を示します。

表 2: トポロジのドメイン、ルーター、接続について説明します。

ドメイン

デバイス

ルーターID/Lo)アドレス

接続の詳細

AS65100 (EBGP-LS/SR-TE LSP)

R0(PE1 ルーター)

10.100.100.100

10.100.100.101

インターフェイス ge-0/0/0 を介して R1(BN1 ルーター)に接続され、割り当てられた IP アドレス 192.168.1.1/24。

インターフェイス ge-0/0/2 を介して R4(BN2 ルーター)に接続され、割り当てられた IP アドレス 192.168.2.1/24。

AS65200 (SR-TE LSP)

R1(BN1 ルーター)

10.1.1.1

インターフェイス ge-0/0/0 を介して R0(PE1 ルーター)に接続され、割り当てられた IP アドレス 192.168.1.2/24。

インターフェイス ge-0/0/3 を介して R4(BN2 ルーター)に接続され、割り当てられた IP アドレス 192.168.4.1/24。

インターフェイス ge-0/0/2 を介して R2(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.3.1/24。

インターフェイス ge-0/0/4 を介して R5(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.5.1/24。

R4(BN2 ルーター)

10.4.4.4

インターフェイス ge-0/0/0 を介して R0(PE1 ルーター)に接続され、割り当てられた IP アドレス 192.168.2.2/24。

インターフェイス ge-0/0/2 を介して R1(BN1 ルーター)に接続され、割り当てられた IP アドレス 192.168.4.2/24。

インターフェイス ge-0/0/3 を介して R2(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.7.1/24。

インターフェイス ge-0/0/4 を介して R5(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.13.1/24。

R2(中間ルーター)

10.2.2.2

インターフェイス ge-0/0/0 を介して R1(BN1 ルーター)に接続され、割り当てられた IP アドレス 192.168.3.2/24。

インターフェイス ge-0/0/2 を介して R4(BN2 ルーター)に接続され、割り当てられた IP アドレス 192.168.7.1/24。

インターフェイス ge-0/0/3 を介して R5(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.8.1/24。

インターフェイス ge-0/0/1 を介して R3(BN3 ルーター)に接続され、割り当てられた IP アドレス 192.168.6.1/24。

インターフェイス ge-0/0/4 を介して R6(BN4 ルーター)に接続され、割り当てられた IP アドレス 192.168.9.1/24。

R5(中間ルーター)

10.5.5.5

インターフェイス ge-0/0/0 を介して R1(BN1 ルーター)に接続され、割り当てられた IP アドレス 192.168.5.2/24。

インターフェイス ge-0/0/3 を介して R4(BN2 ルーター)に接続され、割り当てられた IP アドレス 192.168.13.2/24。

インターフェイス ge-0/0/1 を介して R2(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.8.2/24。

インターフェイス ge-0/0/2 を介して R3(BN3 ルーター)に接続され、割り当てられた IP アドレス 192.168.10.2/24。

インターフェイス ge-0/0/4 を介して R6(BN4 ルーター)に接続され、割り当てられた IP アドレス 192.168.14.1/24。

R3(BN3 ルーター)

10.3.3.3

インターフェイス ge-0/0/3 を介して R7(PE2 ルーター)に接続され、割り当てられた IP アドレス 192.168.12.1/24。

インターフェイス ge-0/0/2 を介して R6(BN4 ルーター)に接続され、割り当てられた IP アドレス 192.168.11.1/24。

インターフェイス ge-0/0/0 を介して R2(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.6.2/24。

インターフェイス ge-0/0/1 を介して R5(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.10.1/24。

R6(BN4 ルーター)

10.6.6.6

インターフェイス ge-0/0/3 を介して R7(PE2 ルーター)に接続され、割り当てられた IP アドレス 192.168.15.1/24。

インターフェイス ge-0/0/1 を介して R3(BN3 ルーター)に接続され、割り当てられた IP アドレス 192.168.11.2/24。

インターフェイス ge-0/0/0 を介して R2(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.9.2/24。

インターフェイス ge-0/0/2 を介して R5(中間ルーター)に接続され、割り当てられた IP アドレス 192.168.14.2/24。

AS65300(EBGP-LS/SR-TE LSP)

R7(PE2 ルーター)

10.7.7.7

インターフェイス ge-0/0/0 を介して R3(BN3 ルーター)に接続され、割り当てられた IP アドレス 192.168.12.2/24。

インターフェイス ge-0/0/1 を介して R6(BN4 ルーター)に接続され、割り当てられた IP アドレス 192.168.15.2/24。

設定

マルチドメイン ネットワークを相互に接続し、高速セグメントを使用してエンドツーエンドの SR パスを確立するには、次のタスクを実行します。

CLI クイック設定

この例を迅速に設定するには、次のコマンドをコピーして、テキスト ファイルに貼り付け、改行を削除し、ネットワーク設定に一致するために必要な詳細情報を変更し、コマンドを階層レベルで [edit] CLI にコピー アンド ペーストしてから、設定モードから入力 commit します。

以下に示すクイック設定コマンドを使用して、色なし SR-TE アンダーレイ パスを使用して高速セグメントを設定できます。

有色 SR-TE アンダーレイ パスを設定するには、BN1(R1)、BN2(R4)、BN3(R3)、BN4(R6)ルーターで追加の設定を行う必要があります。N1(R1)、BN2(R4)、BN3(R3)、BN4(R6)ルーターの色なし構成を以下に示します。追加の色付き構成を見つけることができます。

R0 の設定(PE1 ルーター)

デバイス R0(PE1 ルーター)

デバイス R1(BN1 ルーター)

カラー付き SR-TE アンダーレイ パス用 に、デバイス R1(BN1 ルーター) で次の追加コマンドを設定します。

デバイス R4(BN2 ルーター)

カラー付き SR-TE アンダーレイ パス用に 、デバイス R4(BN2 ルーター) で次の追加コマンドを設定します。

デバイスR2(中間ルーター)

デバイスR5(中間ルーター)

デバイス R3(BN3 ルーター)

カラー付き SR-TE アンダーレイ パス用 に、デバイス R3(BN3 ルーター) で次の追加コマンドを設定します。

デバイスR6(BN4ルーター)

カラー付き SR-TE アンダーレイ パス用 に、デバイス R6(BN4 ルーター) で次の追加コマンドを設定します。

デバイスR7(PE2ルーター)

R0 の設定(PE1 ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイス R0 を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

    ルートフィルタのラウトは、外部ASからアドバタイズされます。

  5. 色属性を追加し、解決マップを設定するコミュニティのポリシー オプションを設定します。

  6. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  7. BGP を設定して、接続されたピアに対して BGP-LS ルート アドバタイズメントを有効にし、EPE リンクを定義します。express セグメントは内部 TE リンクであるため、この設定では外部 TE リンクが作成されます。

  8. IS-IS プロトコルを設定します。

  9. ポリシーを使用して、トラフィック エンジニアリング データベース パラメータのインポートとエクスポートを可能にします。

  10. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  11. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  12. インターフェイスで MPLS を設定します。

  13. イングレス ルーターで SR-TE ポリシーを設定して、エンドツーエンドの SR-TE ポリシーを有効にします。

結果

設定モードから、 、 show interfacesshow policy-optionsshow routing-optionsおよび コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

R1(BN1 ルーター)の設定

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR1を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースから lsdist.0 にエクスポートするポリシーと、lsdist.0 からローカル TE データベースにインポートするポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  5. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  6. inetcolor.0 から inet.3 ルーティング テーブルにコピーする RIB グループを定義します。

  7. BGP を設定して、接続されたピアに対して BGP-LS ルート アドバタイズメントを有効にし、EPE リンクを定義します。express セグメントは内部 TE リンクであるため、この設定では外部 TE リンクが作成されます。

  8. Express セグメント セットとトラフィック エンジニアリングを 設定します。

  9. インターフェイスで IS-IS プロトコルを設定します。

  10. ポリシーを使用して、トラフィック エンジニアリング データベース パラメータのインポートとエクスポートを有効にします。

  11. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  12. インターフェイスを使用して MPLS を設定し、管理グループを含めます。

  13. R1 デバイスから R3 デバイスに ST-TE LSP を設定します。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

次の結果には、着色された SR-TE アンダーレイ パス構成も含まれています。

R4 の設定(BN2 ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR4を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  5. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  6. inetcolor.0 から inet.3 ルーティング テーブルにコピーする RIB グループを定義します。

  7. BGP を設定して、接続されたピアに対して BGP-LS ルート アドバタイズメントを有効にし、EPE リンクを定義します。express セグメントは内部 TE リンクであるため、この設定では外部 TE リンクが作成されます。

  8. Express セグメント セットとトラフィック エンジニアリングを 設定します。..

  9. IS-IS プロトコルを設定します。

  10. ポリシーを使用して、トラフィック エンジニアリング データベース パラメータのインポートとエクスポートを可能にします。

  11. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  12. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  13. インターフェイスを使用して MPLS を 設定し、管理グループを含めます。

  14. R4 デバイスから R6 デバイスに ST-TE LSP を設定します。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

次の結果には、着色された SR-TE アンダーレイ パス構成も含まれています。

R2 の設定(中間ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR2を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  5. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  6. BGP を設定して、接続されたピアに対して BGP-LS ルート アドバタイズメントを有効にします。

  7. IS-IS プロトコルを設定します。

  8. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  9. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  10. インターフェイスの MPLS 管理グループ ポリシーを設定します。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

R5 の設定(中間ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR5を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  5. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  6. 転送テーブルのエクスポート ポリシーを定義します。

  7. BGP を設定して、接続されたピアに対して BGP-LS ルート アドバタイズメントを有効にします。

  8. インターフェイスで IS-IS プロトコルを設定します。

  9. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  10. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  11. インターフェイスを使用して MPLS を設定し、管理グループを含める

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

R3 の設定(BN3 ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR3を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  5. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  6. inetcolor.0 から inet.3 ルーティング テーブルにコピーする RIB グループを定義します。

  7. ピアの BGP-LS ルート アドバタイズメントを有効にし、EPE リンクを定義するように BGP を設定します。express セグメントは内部 TE リンクであるため、この設定では外部 TE リンクが作成されます。

  8. BGP-LS を介してアドバタイズできるように、自動(動的)で高速セグメントを作成し、TE データベースに挿入するメカニズムを定義します。この例では、すべてのアンダーレイ SR トンネルに対して高速セグメントが自動的に作成されます。これは、ポリシーを使用してテンプレートを設定することで行われ、ポリシーに基づいて明示的なセグメントが自動的に作成されます。

  9. インターフェイスで IS-IS プロトコルを設定します。

  10. ポリシーを使用して、トラフィック エンジニアリング データベース パラメータのインポートとエクスポートを可能にします。

  11. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  12. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  13. インターフェイスを使用して MPLS を設定し、管理グループを含めます。

  14. R3 デバイスから R1 デバイスに ST-TE LSP を設定します。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

次の結果には、着色された SR-TE アンダーレイ パス構成も含まれています。

R6 の設定(BN4 ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR6を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

  5. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  6. inetcolor.0 から inet.3 ルーティング テーブルにコピーする RIB グループを定義します。

  7. ピアの BGP-LS ルート アドバタイズメントを有効にし、EPE リンクを定義するように BGP を設定します。express セグメントは内部 TE リンクであるため、この設定では外部 TE リンクが作成されます。

  8. BGP-LS を介してアドバタイズできるように、自動(動的)で高速セグメントを作成し、TE データベースに挿入するメカニズムを定義します。この例では、すべてのアンダーレイ SR トンネルに対して高速セグメントが自動的に作成されます。これは、ポリシーを使用してテンプレートを設定することで行われ、ポリシーに基づいて明示的なセグメントが自動的に作成されます。

  9. インターフェイスで IS-IS プロトコルを設定します。

  10. ポリシーを使用して、トラフィック エンジニアリング データベース パラメータのインポートとエクスポートを可能にします。

  11. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  12. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  13. インターフェイスを使用して MPLS を設定し、管理グループを含めます。

  14. R6 デバイスから R4 デバイスに ST-TE LSP を設定します。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

次の結果には、着色された SR-TE アンダーレイ パス構成も含まれています。

R7 の設定(PE2 ルーター)

手順

次の例では、設定階層のさまざまなレベルに移動する必要があります。CLI のナビゲーションの詳細については、『CLI ユーザー ガイドの「設定モードでの CLI エディターの使用」を参照してください。

デバイスR7を設定するには、次の手順に従います。

  1. ネットワーク サービス モードを拡張 IP として設定します。拡張 IP は、ルーターのネットワーク サービスを拡張インターネット プロトコルに設定し、拡張モード機能を使用します。

    ステートメントを設定して設定を enhanced-ip コミットすると、次の警告メッセージが表示され、ルーターを再起動するよう求めるメッセージが表示されます。

    再起動により、ルーターの FPC が起動します。

  2. IP、MPLS、ISO トランスポートを有効にするようにインターフェイスを設定します。

  3. トンネル エンドポイントとサービス エンドポイントを有効にするようにループバック インターフェイスを設定します。

  4. インポートポリシーとエクスポートポリシーを定義します。たとえば、EPE TE リンクをローカル TE データベースからエクスポートするポリシーと、ローカル TE データベース lsdist.0 にインポート lsdist.0 するポリシーを設定します。BGP ルートをピアにアドバタイズするようにポリシーを設定できます。

    ルートフィルタのラウトは、外部ASからアドバタイズされます。

  5. ドメイン内のルーターを識別するためのルーティング オプションを設定します。

  6. ピアの BGP-LS ルート アドバタイズメントを有効にし、EPE リンクを定義するように BGP を設定します。express セグメントは内部 TE リンクであるため、この設定では外部 TE リンクが作成されます。

  7. IS-IS プロトコルを設定します。

  8. ポリシーを使用して、トラフィック エンジニアリング データベース パラメータのインポートとエクスポートを可能にします。

  9. LSP パス計算用に MPLS 管理グループ ポリシーを設定します。

  10. MPLS ラベル範囲を設定して、EPE リンクに静的ラベルを割り当てます。

  11. インターフェイスを使用して MPLS を設定し、管理グループを含めます。

  12. イングレス ルーターで SR-TE ポリシーを設定して、エンドツーエンドの SR-TE ポリシーを有効にします。

結果

設定モードから、 、 、 show interfacesshow routing-optionsshow policy-options、 および コマンドをshow chassis入力して設定をshow protocols確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

検証

設定が正しく機能していることを確認するには、次のタスクを実行します。

Express セグメントの検証

目的

Express セグメントが正しく作成されていることを確認します。

対処

動作モードから、次のコマンドを実行します。

  • show express-segments detail— Express セグメントが作成されるかどうかを検証します。

  • show ted database topology-type express-segments detail—新しく作成された Express セグメントが TE データベースに挿入されていることを確認します。

  • show route table mpls.0 protocol express-segments— 転送エントリが作成されたかどうかを検証します。

R1 で

R1 で

意味
  • 出力にはshow express-segments detail、Express セグメント()、Express Segment Label(set1sr-10.3.3.3)、アンダーレイ LSP(16lsp1to3_sr)の名前が表示されます。

  • 出力では show ted database topology-type express-segments detail 、EXPRESS セグメント エントリが TE データベースに挿入されているのを確認できます。express セグメント(仮想 TE リンク)が動的に作成されます。使用されるプロトコルは.EXPRESS-SEG(0)

  • 出力には show route table mpls.0 protocol express-segments 、高速セグメント ラベル (16)が表示されます。Express セグメントはアンダーレイ LSP に依存する構成要素であるため、Express セグメント ラベルはアンダーレイ SR-TE ラベル(801003)にスワップされます。

Express Segment Advertisements の検証

目的

送信元ノードが eBGP/iBGP LS ネイバーに Express セグメントをアドバタイズしていることを確認します。

対処

動作モードから、次のコマンドを実行します。

  • show route table lsdist.0—RIB BGP-LS の Express セグメントがアドバタイズされていることを確認します。

  • show route advertising-protocol bgp neighbor—express セグメントが eBGP/iBGP LS ネイバーに送信されていることを確認します。

R1 で

意味
  • show route table lsdist.0出力では、BGP はルーティング テーブル内のルートをアドバタイズします。ルーティング テーブルは TE データベースから作成されます。高速セグメント()リンクと EPE リンク(EXPRESS-SEG/6BGP-LS-EPE:0 }/1216)を確認できます。

  • 出力では show route advertising-protocol bgp 10.2.2.2 、R1がアドバタイズしているものを確認できます。Express セグメントは TE データベースに挿入され、RIB にコピーされます。BGP-LS は、RIB をピア ルーターにアドバタイズします。ピアでは、受信した RIB 情報がローカル データベースにコピーされます。この例のポリシーは、EXPRESS セグメントと EPE セグメントのみをアドバタイズします。

TE トポロジ情報の検証

目的

イングレス ノードが eBGP/iBGP LS を介して TE トポロジ情報を受信することを確認します。

対処

動作モードから、次のコマンドを実行します。

  • show route receive-protocol bgp neighbor—express セグメントが eBGP/iBGP LS ネイバーから受信されていることを確認します。

  • show route table lsdist.0—Express セグメントが BGP-LS RIB にあることを確認します。

  • show ted database topology-type l3-unicast detail—Express セグメントがイングレス ルーターの TE データベースにインポートされていることを確認します。

  • show spring-traffic-engineering lsp—エンドツーエンドの SR ポリシーが正常に計算され、インストールされていることを確認します。

R0 で

R0 で

R0 で

R0 で

R0 で

意味
  • show route receive-protocol bgp 192.168.1.2出力には、BGP ネイバーからイングレス ルーター(R0)によって受信されたルートが表示されます。これは、Express セグメント(仮想 TE リンク)について説明しています。

  • show route table lsdist.0出力には、イングレス ルーター(R0)によって受信されたルートと、それらが RIB にlsdist.0挿入されたかどうかを示しています。また、RIB がローカル TE データベースにコピーされるかどうか lsdist.0 も示します。

  • show ted database topology-type l3-unicast detail出力では、ルートはローカル TE データベースにコピーされます。set1sr-10.3.3.3は、エンドポイントが 3.3.3.3 である Express セグメントであり、R1 で正常に作成されます。R1 は Express セグメントをアドバタイズし、R0 は Express セグメントをローカル TE データベースに挿入しました。また、EPE セグメント(epe_adj1_toR7)も確認できます。

  • 出力では show spring-traffic-engineering lsp 、SR ポリシーが稼働していることを確認できます。これは、マルチドメインのエンドツーエンド(R0~R7)SR ポリシーを計算できることを示しています。

  • 出力には show spring-traffic-engineering lsp detail 、選択されたラベルが表示されます。computelsp1 LSP では、ラベル7101は EPE セグメント、 16 Express セグメント、および 7137 EPE セグメントでもあります。これは、マルチドメインのエンドツーエンド(R0~R7)SR ポリシーを計算できることを示しています。
