壊れたネットワーク接続の分離
図 1 に示す標準的な 4 段階のプロセスを適用することで、ネットワークで障害が発生したノードを分離できます。このセクションで説明されている機能は、バージョン 15.1X49、15.1X49-D30、または 15.1X49-D40 ではサポートされていません。
図 1:ネットワーク
内の問題を診断するプロセス
内の問題を診断するプロセス
ただし、4 段階のプロセスに着手する前に、すべてのネットワークで発生する避けられない問題に備える必要があります。さまざまなアクションを試すだけで問題の解決策を見つけることができますが、ネットワークの保守と監視のアプローチを体系化すれば、適切なソリューションに迅速に到達できます。ネットワークの問題に備えて、正常な状態でネットワークがどのように機能するかを理解し、ベースラインのネットワークアクティビティの記録を持ち、問題が発生した場合のネットワークの動作を慎重に観察します。

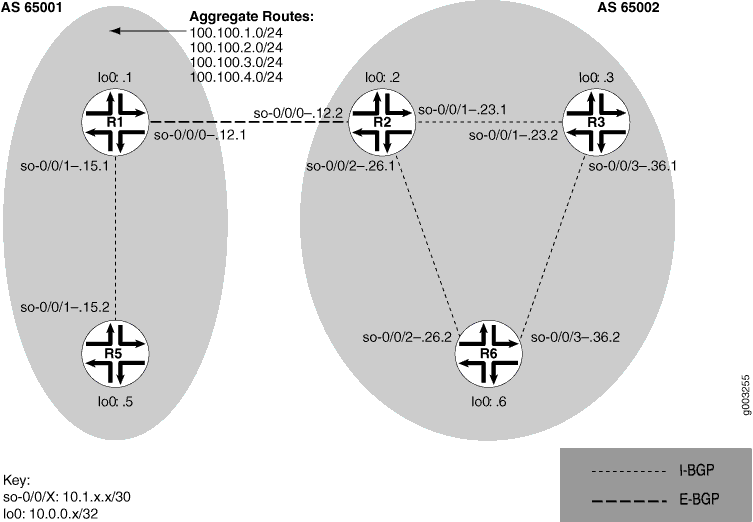

図 2 は、ネットワーク内の問題を診断するプロセスを示すためにこのトピックで使用するネットワーク トポロジーを示しています。
図 2:問題
のあるネットワーク
のあるネットワーク
図 2 のネットワークは、2 つの自律システム(AS)で構成されています。AS 65001には2つのルーターが含まれており、AS 65002には3つのルーターが含まれています。AS 65001の境界ルーター(R1)は、集約されたプレフィックス100.100/24をAS 65002ネットワークにアナウンスします。このネットワークの問題は、 R6 と の間R2のループのためにアクセスR5できないR6ということです。
ネットワークで障害が発生した接続を分離するには、以下のトピックの手順に従います。
