EVPN-VXLAN コアの分離を無効にするタイミングの理解

ユース ケース 1: コア分離機能を使用する場合の例

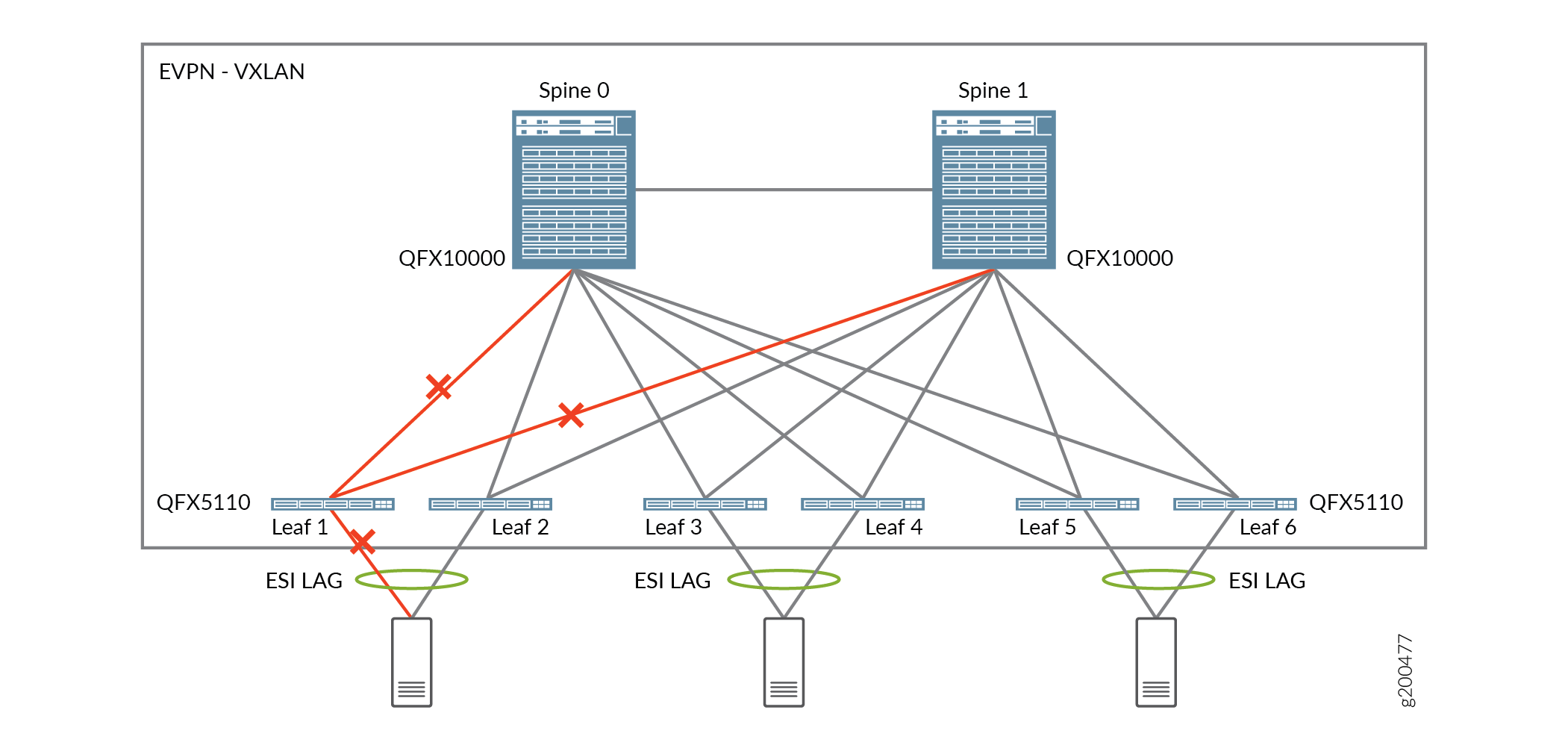

図1 は、2台のQFX10000スイッチがEVPN-VXLANコアを形成するスパインデバイスとして機能するトポロジーを示しています。このトポロジーでは、リーフデバイスとして動作する6台のQFX5110スイッチがスパインデバイスに対してアクティブ/アクティブモードでマルチホームされ、さらに各サーバーがESI-LAGインターフェイスを介して2台のリーフデバイスに対してマルチホームされます。

図1:EVPN-VXLANのコア分離ユースケース

リーフ1と2台のスパインデバイス間のリンクがダウンすると、リンク上で確立されたBGPピアリングセッションもダウンします。コア分離機能がデフォルトで有効になっている場合、LACPはリーフ1のサーバーに接続するインターフェイスをスタンバイモードに設定し、サーバーからのすべてのトラフィックをブロックします。この状況では、コア分離機能のデフォルト実装には、次の利点があります。

• リーフ1から両方のスパインデバイスへのリンクがダウンしている状態で、サーバーがリーフ1にトラフィックを転送し続けるのは意味がありません。

• サーバーからのトラフィックは、リーフ1と2台のスパインデバイス間のリンクが再びアップするまで、リーフ2に迂回されます。

ユースケース2:コア分離機能を無効にする場合の例

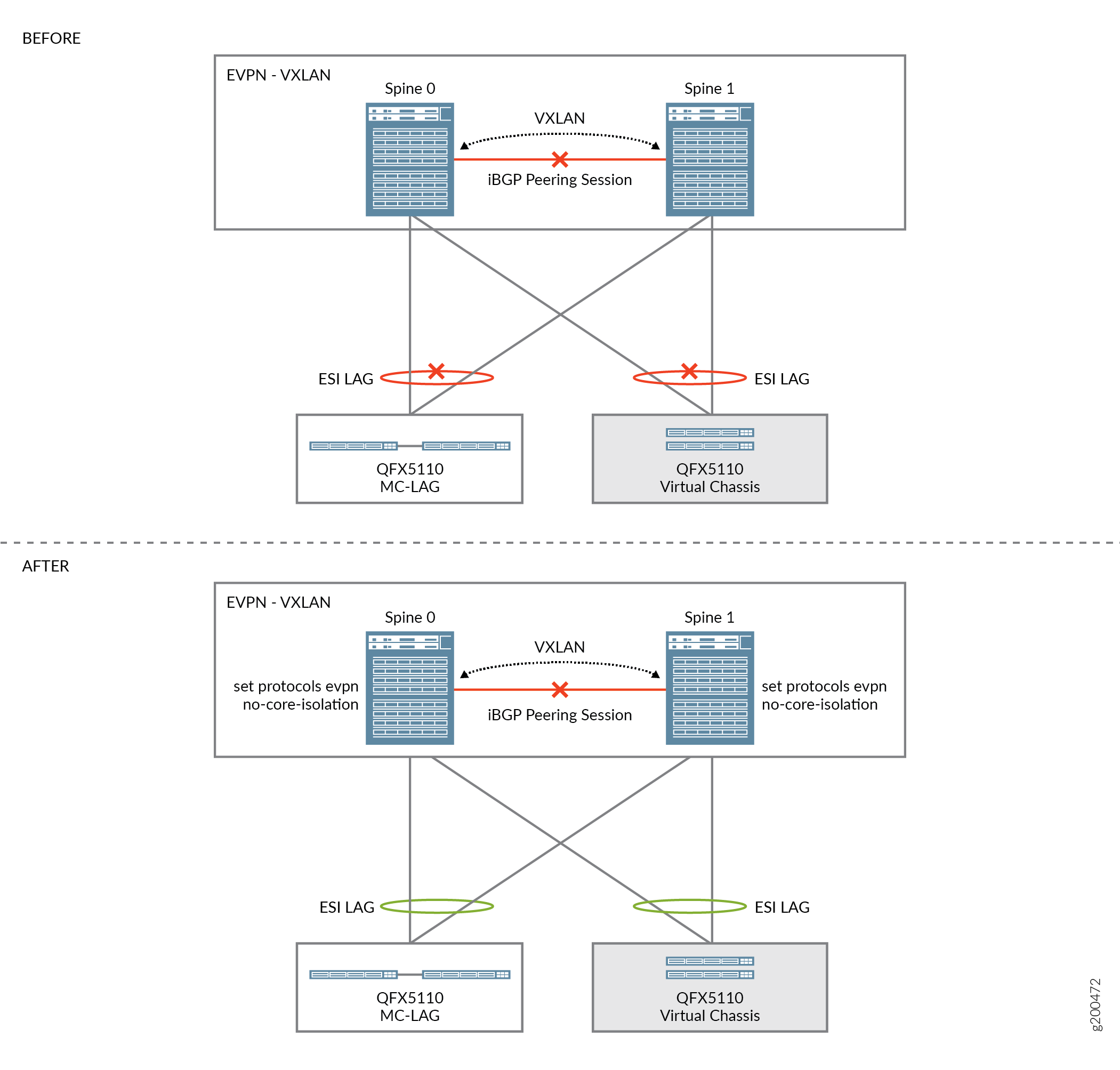

図2に示すトポロジーは、マルチシャーシリンクアグリゲーション(MC-LAG)およびバーチャルシャーシ環境からEVPN-VXLAN環境に移行しています。このトポロジーでは、EVPN-VXLANコンポーネントは、スパインデバイスとして機能する2台のQFX10000スイッチのみです。リーフ(MC-LAGおよびバーチャルシャーシ)デバイスとして機能するQFX5110スイッチは、スパインデバイスへのESI-LAGインターフェイスを介してアクティブ/アクティブモードでマルチホームされます。

図 2:EVPN No Core Isolationのユースケース

スパイン0とスパイン1の間のリンクがダウンすると、最後に確立されたBGPピアリングセッションもダウンします。コア分離機能がデフォルトで有効になっている場合、LACPはスパイン0および1のリーフ側インターフェイスをスタンバイモードに設定し、両方のリーフデバイスとの間のデータトラフィックをドロップします。コア分離機能をリーフデバイスレベルで実装すると、データセンター内のトラフィックが実質的に停止することになり、これは望ましくない結果です。

このような場合、各スパインデバイスの[edit protocols evpn]設定階層レベルでno-core-isolationを設定して、コア分離機能を無効にできます。図 2 の AFTER の図を参照してください。このステートメントはグローバル レベルでのみ使用できるため、すべてのEVPNルーティング インスタンス、または複数のルーティング インスタンスを持たないデバイスのデフォルト スイッチ インスタンスに適用されます。
